VLAN 2 switchport trunk allowed vlan 10 20

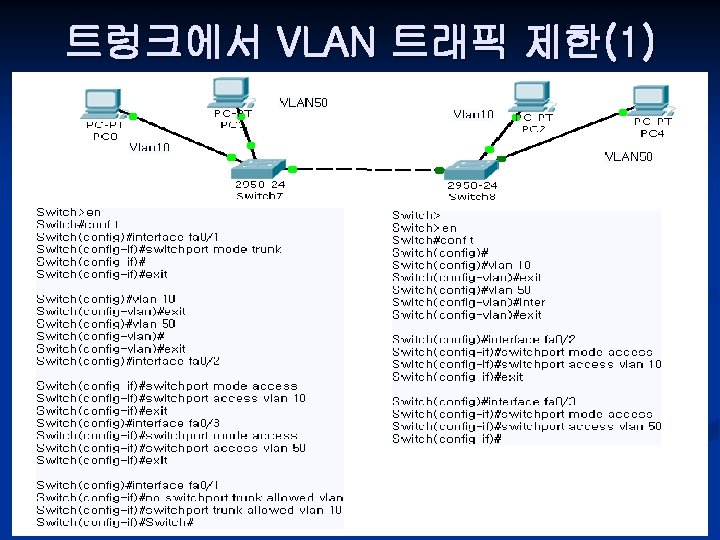

트렁크에서 VLAN 트래픽 제한(2) switchport trunk allowed vlan 10 -20 : 10~20번 VLAN 트래픽만 트렁크에서 허용한다. switchport trunk allowed vlan all : 모든 Vlan (1~4094 vlan) 을 트렁크에서 허용한다. switchport trunk allowed vlan 10 -20 add 23 : 10~20번 Vlan 트래픽 외에 23번 vlan 도 트렁크에서 허용한다. switchport trunk allowed vlan except 21 : 21번 vlan 을 제외한 모든 Vlan 트래픽을 트렁크에서 허용한다.

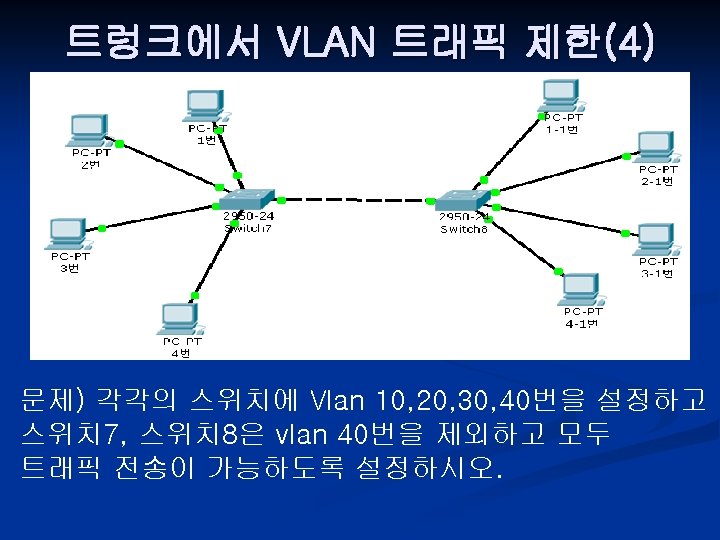

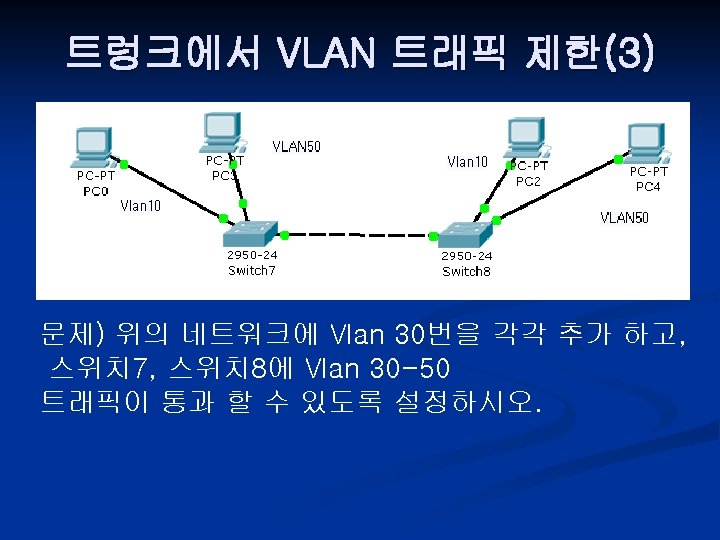

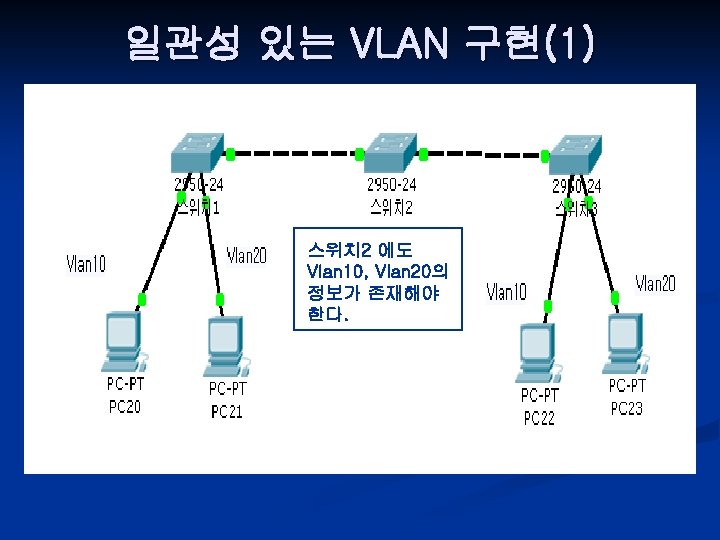

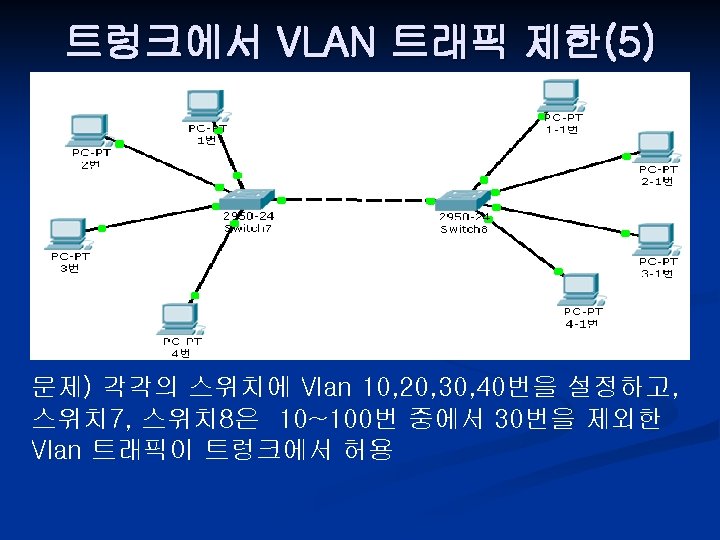

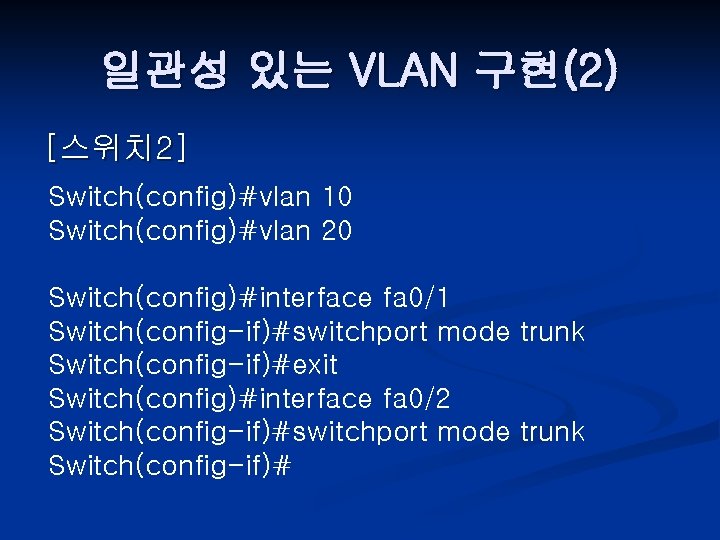

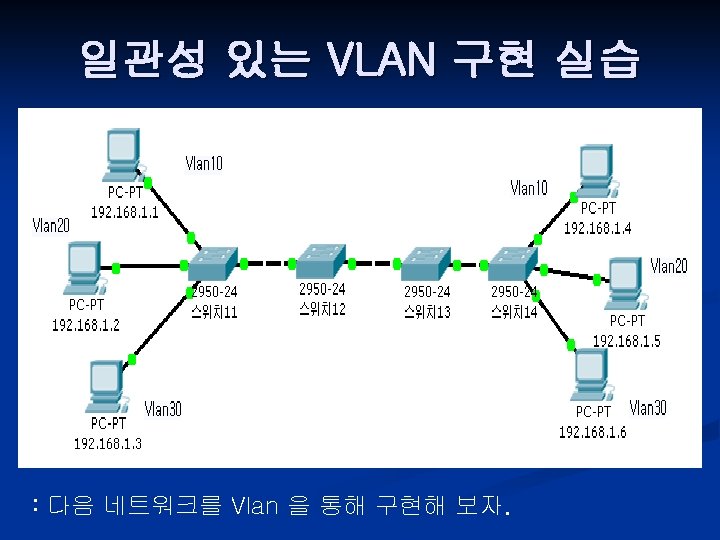

일관성 있는 VLAN 구현(2) [스위치 2] Switch(config)#vlan 10 Switch(config)#vlan 20 Switch(config)#interface fa 0/1 Switch(config-if)#switchport mode trunk Switch(config-if)#exit Switch(config)#interface fa 0/2 Switch(config-if)#switchport mode trunk Switch(config-if)#

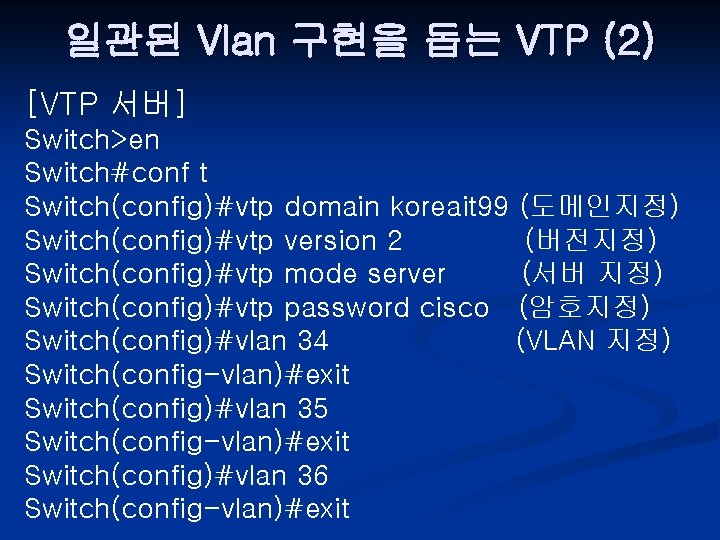

일관된 Vlan 구현을 돕는 VTP (2) [VTP 서버] Switch>en Switch#conf t Switch(config)#vtp domain koreait 99 (도메인지정) Switch(config)#vtp version 2 (버전지정) Switch(config)#vtp mode server (서버 지정) Switch(config)#vtp password cisco (암호지정) Switch(config)#vlan 34 (VLAN 지정) Switch(config-vlan)#exit Switch(config)#vlan 35 Switch(config-vlan)#exit Switch(config)#vlan 36 Switch(config-vlan)#exit

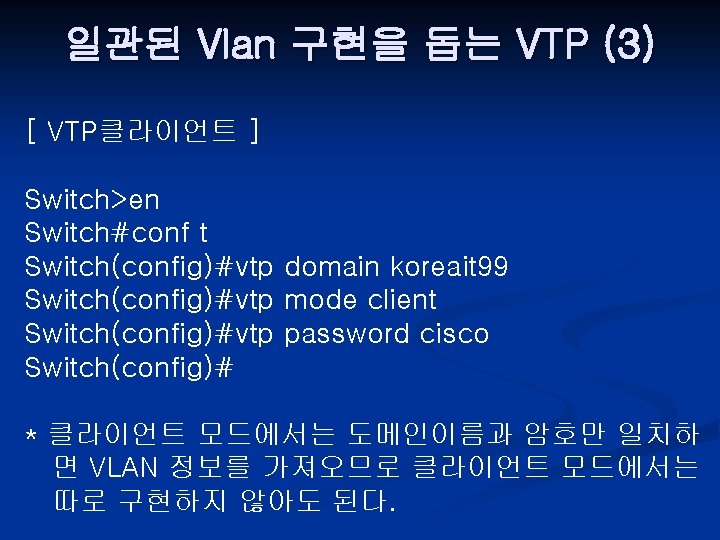

일관된 Vlan 구현을 돕는 VTP (3) [ VTP클라이언트 ] Switch>en Switch#conf t Switch(config)#vtp domain koreait 99 Switch(config)#vtp mode client Switch(config)#vtp password cisco Switch(config)# * 클라이언트 모드에서는 도메인이름과 암호만 일치하 면 VLAN 정보를 가져오므로 클라이언트 모드에서는 따로 구현하지 않아도 된다.

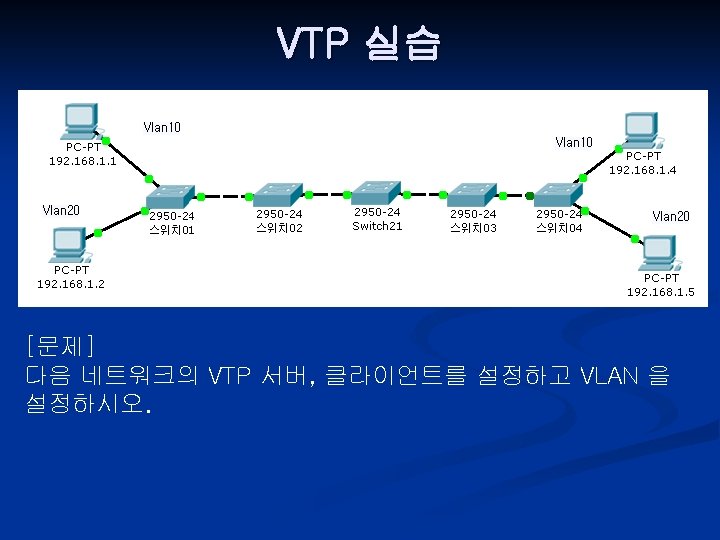

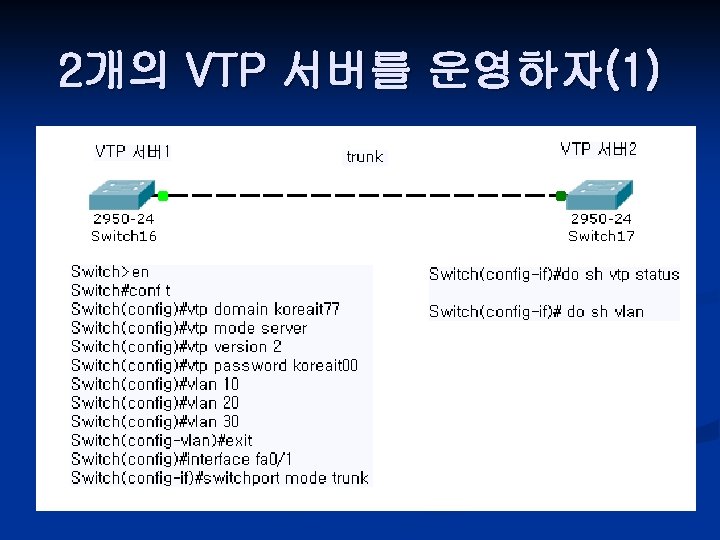

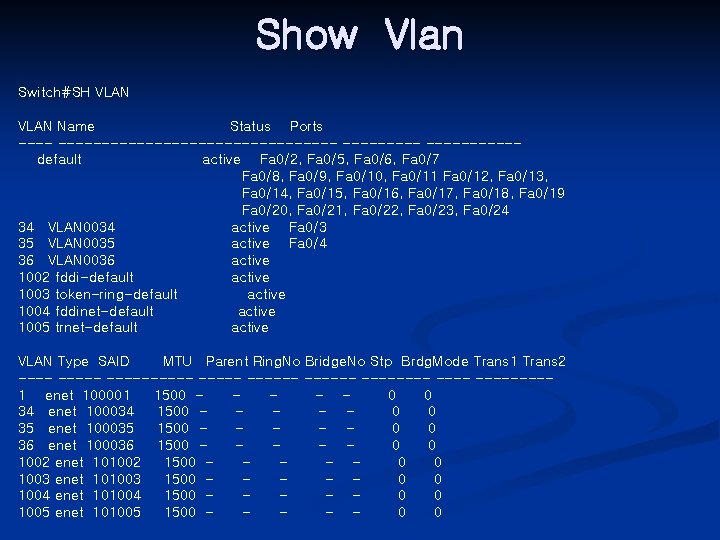

Show Vlan Switch#SH VLAN Name Status Ports ------------------default active Fa 0/2, Fa 0/5, Fa 0/6, Fa 0/7 Fa 0/8, Fa 0/9, Fa 0/10, Fa 0/11 Fa 0/12, Fa 0/13, Fa 0/14, Fa 0/15, Fa 0/16, Fa 0/17, Fa 0/18, Fa 0/19 Fa 0/20, Fa 0/21, Fa 0/22, Fa 0/23, Fa 0/24 34 VLAN 0034 active Fa 0/3 35 VLAN 0035 active Fa 0/4 36 VLAN 0036 active 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active VLAN Type SAID MTU Parent Ring. No Bridge. No Stp Brdg. Mode Trans 1 Trans 2 ----- -------- --------1 enet 100001 1500 - 0 0 34 enet 100034 1500 - 0 0 35 enet 100035 1500 - 0 0 36 enet 100036 1500 - 0 0 1002 enet 101002 1500 - 0 0 1003 enet 101003 1500 - 0 0 1004 enet 101004 1500 - 0 0 1005 enet 101005 1500 - 0 0

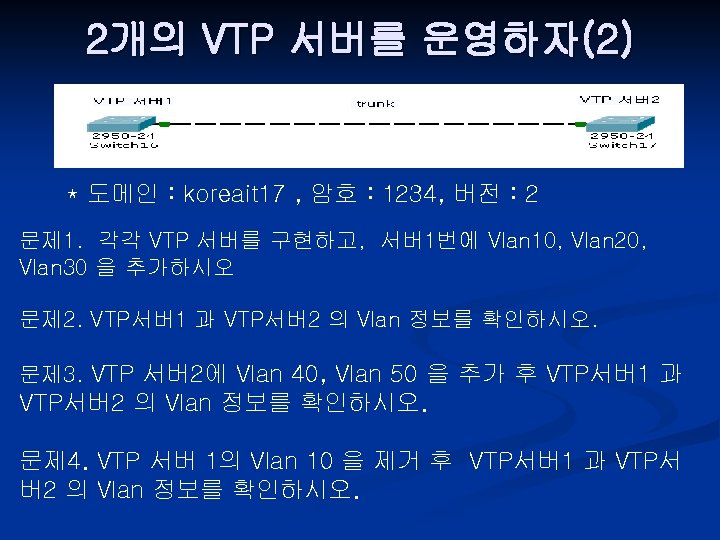

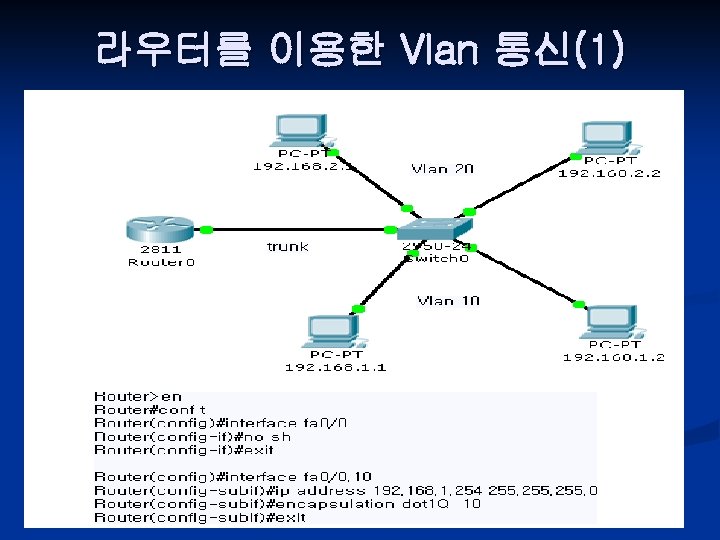

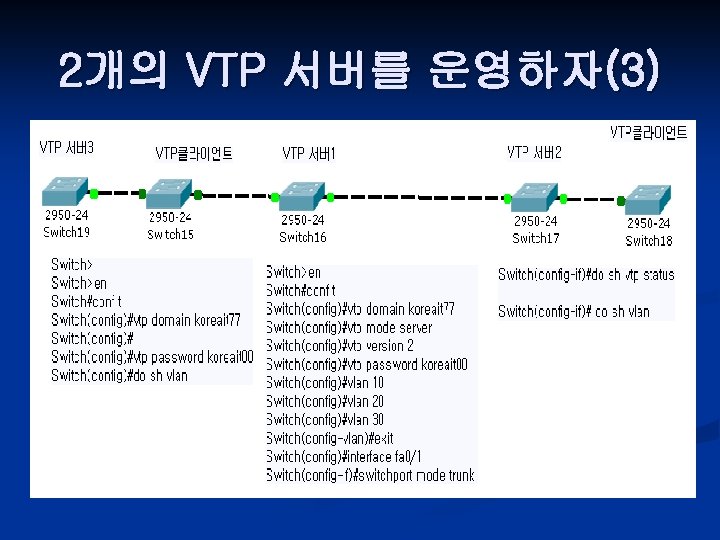

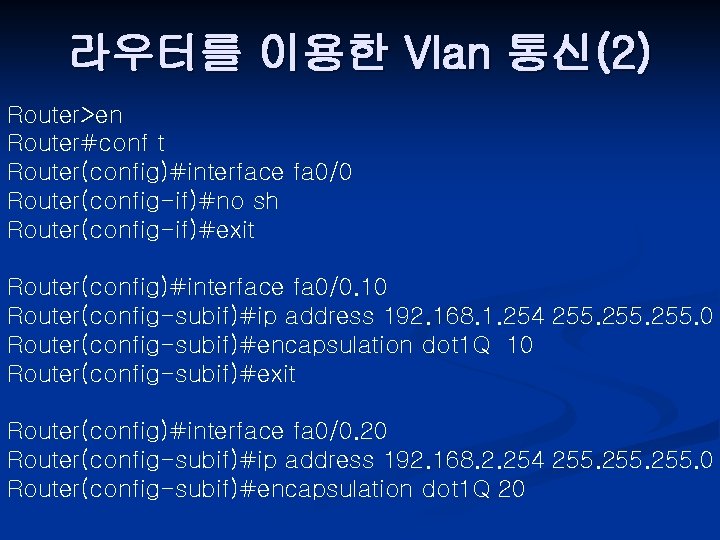

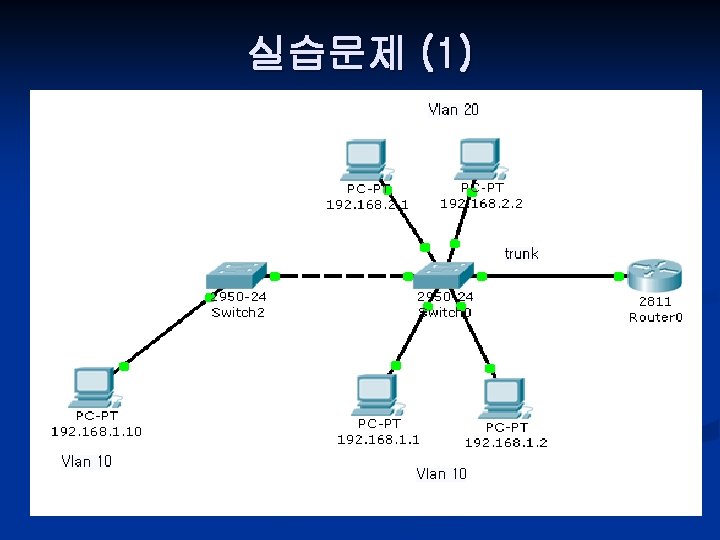

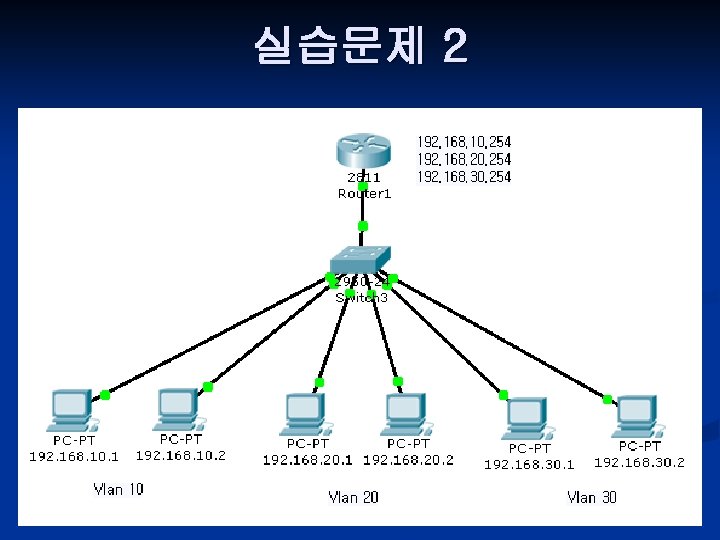

라우터를 이용한 Vlan 통신(2) Router>en Router#conf t Router(config)#interface fa 0/0 Router(config-if)#no sh Router(config-if)#exit Router(config)#interface fa 0/0. 10 Router(config-subif)#ip address 192. 168. 1. 254 255. 0 Router(config-subif)#encapsulation dot 1 Q 10 Router(config-subif)#exit Router(config)#interface fa 0/0. 20 Router(config-subif)#ip address 192. 168. 2. 254 255. 0 Router(config-subif)#encapsulation dot 1 Q 20

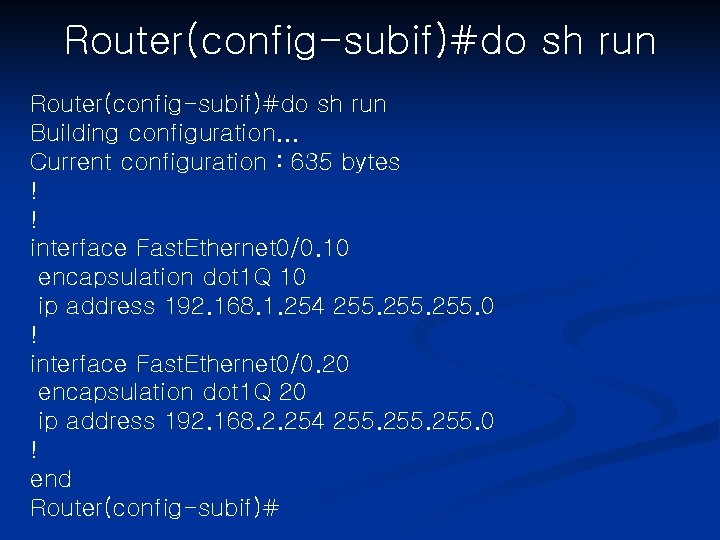

Router(config-subif)#do sh run Building configuration. . . Current configuration : 635 bytes ! ! interface Fast. Ethernet 0/0. 10 encapsulation dot 1 Q 10 ip address 192. 168. 1. 254 255. 0 ! interface Fast. Ethernet 0/0. 20 encapsulation dot 1 Q 20 ip address 192. 168. 2. 254 255. 0 ! end Router(config-subif)#

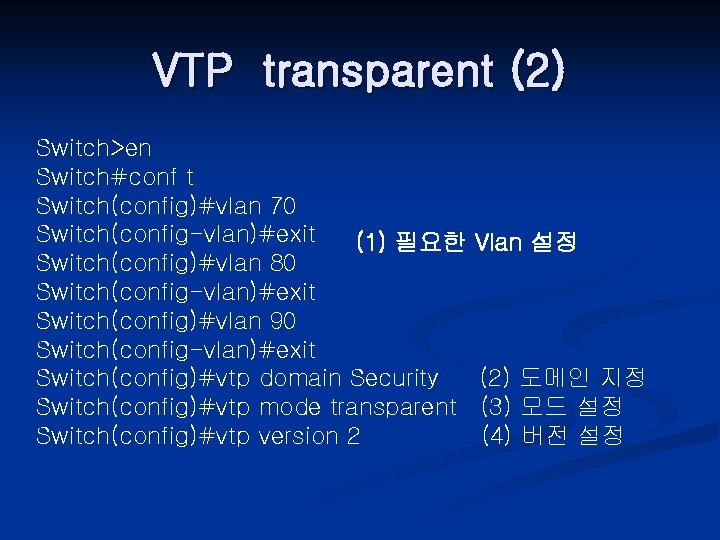

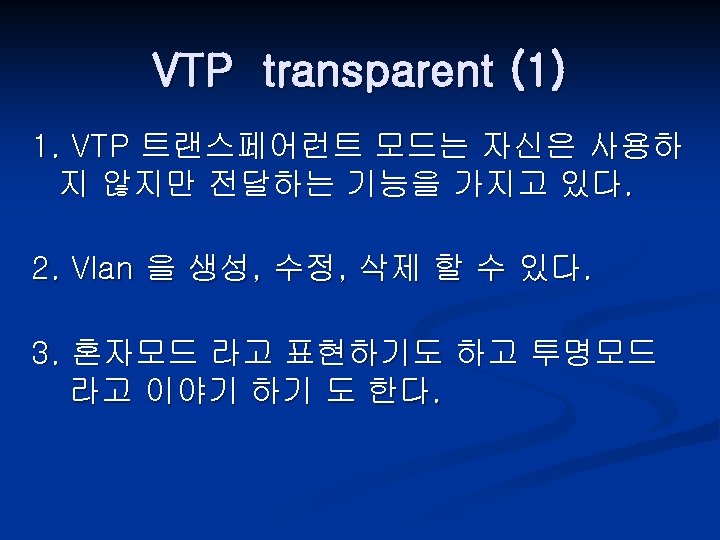

VTP transparent (2) Switch>en Switch#conf t Switch(config)#vlan 70 Switch(config-vlan)#exit (1) 필요한 Switch(config)#vlan 80 Switch(config-vlan)#exit Switch(config)#vlan 90 Switch(config-vlan)#exit Switch(config)#vtp domain Security Switch(config)#vtp mode transparent Switch(config)#vtp version 2 Vlan 설정 (2) 도메인 지정 (3) 모드 설정 (4) 버전 설정

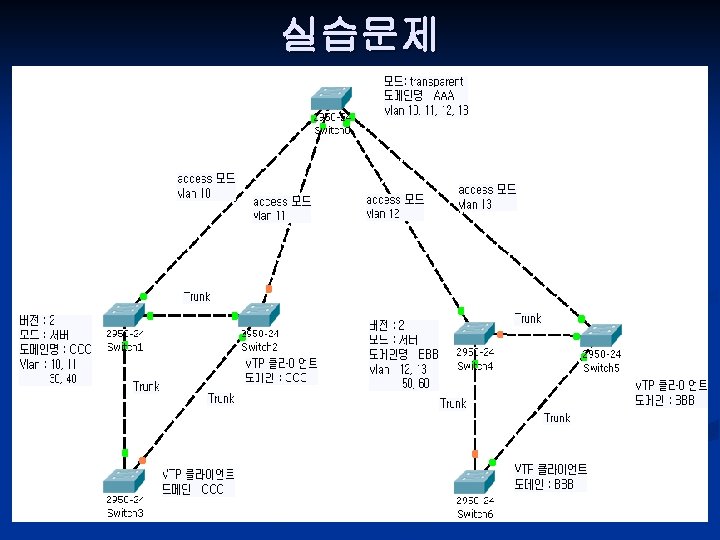

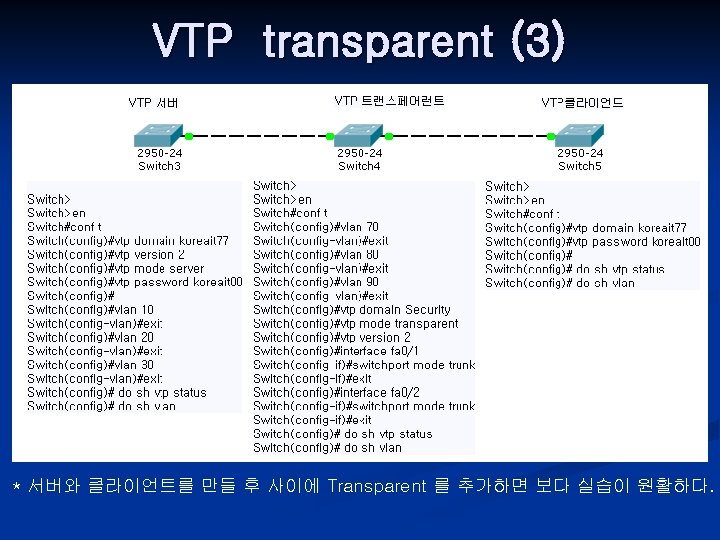

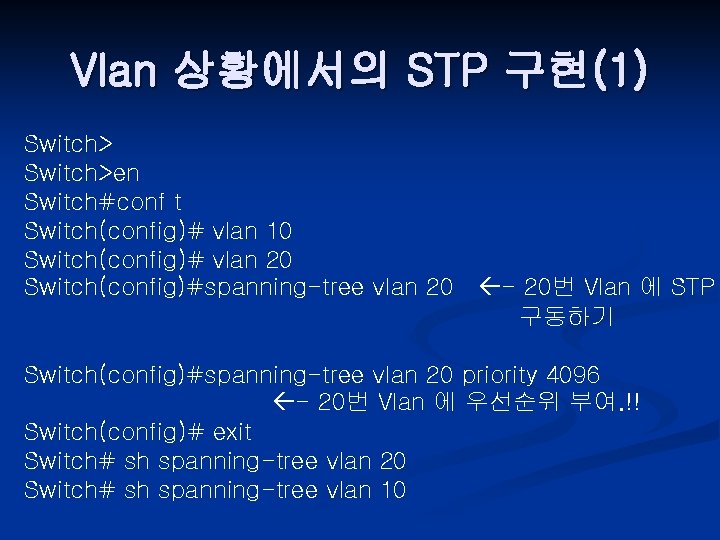

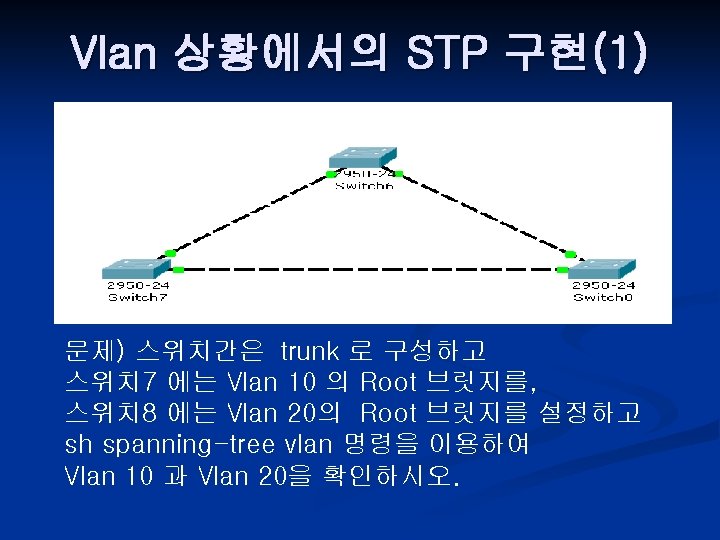

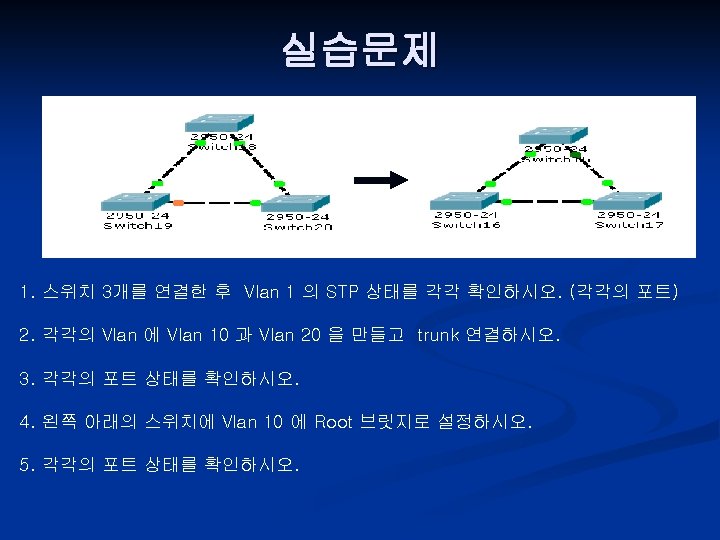

Vlan 상황에서의 STP 구현(1) Switch>en Switch#conf t Switch(config)# vlan 10 Switch(config)# vlan 20 Switch(config)#spanning-tree vlan 20 - 20번 Vlan 에 STP 구동하기 Switch(config)#spanning-tree vlan 20 priority 4096 - 20번 Vlan 에 우선순위 부여. !! Switch(config)# exit Switch# sh spanning-tree vlan 20 Switch# sh spanning-tree vlan 10
