VÝKRESOVÁ DOKUMENTÁCIA ELEKTROMECHANICKÝCH PRVKOV A SPOJOV • Závity – terminológia • Normalizované závity – metrický závit, Whithwortov závit, trubkový závit, Edisonov závit, pancierový závit, lichobežníkový závit • Kreslenie a kótovanie normalizovaných a nenormalizovaných závitov • Kreslenie šesťhranných matíc a hláv skrutiek • Kreslenie závitových spojov na výkresoch zostáv • Nitované spoje • Spájkované spoje • Zvárané spoje

vnútorný závit ZÁVITY – TERMINOLÓGIA vonkajší závit VRCHOLOVÝ UHOL ROZSTUP Stredný priemer závitu je dôležitý pre výpočet závitových spojov HĹBKA ZÁVITU MALÝ PRIEMER STREDNÝ PRIEMER VEĽKÝ PRIEMER UHOL SKRUTKOVICE CHRBÁT DNO

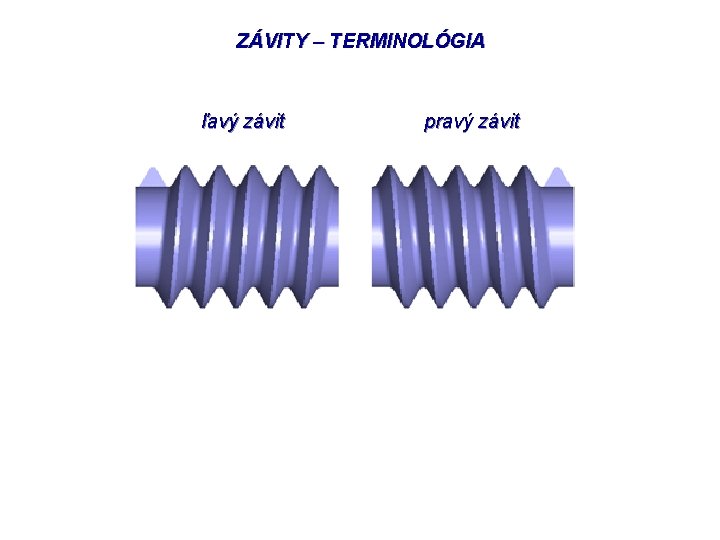

ZÁVITY – TERMINOLÓGIA ľavý závit pravý závit

ZÁVITY – TERMINOLÓGIA STÚPANIE ROZSTUP jednochodový závit STÚPANIE dvojchodový závit ROZSTUP

ZÁVITY – TERMINOLÓGIA STÚPANIE trojchodový závit ROZSTUP

NORMALIZOVANÉ ZÁVITY – METRICKÝ ZÁVIT MATICA SKRUTKA ZNAČENIE závit so základným rozstupom: M d , d … veľký priemer závitu skrutky v mm závit s jemným rozstupom: M d x P , P … rozstup v mm Príklady: M 3, M 4, M 5, M 6, M 8, M 10, M 12, … M 10 x 0. 75, M 12 x 1, … SKRUTKA Najbežnejší a najrozšírenejší spojovací závit

METRICKÝ ZÁVIT – UKÁŽKY ZÁVITU M 10 S JEMNÝM ROZSTUPOM S NORMÁLNYM ROZSTUPOM (1, 25) M 10 x 0, 75 M 10

METRICKÝ ZÁVIT – UKÁŽKY ZÁVITU M 12 S JEMNÝM ROZSTUPOM S NORMÁLNYM ROZSTUPOM(1, 75) M 12 x 1 M 12

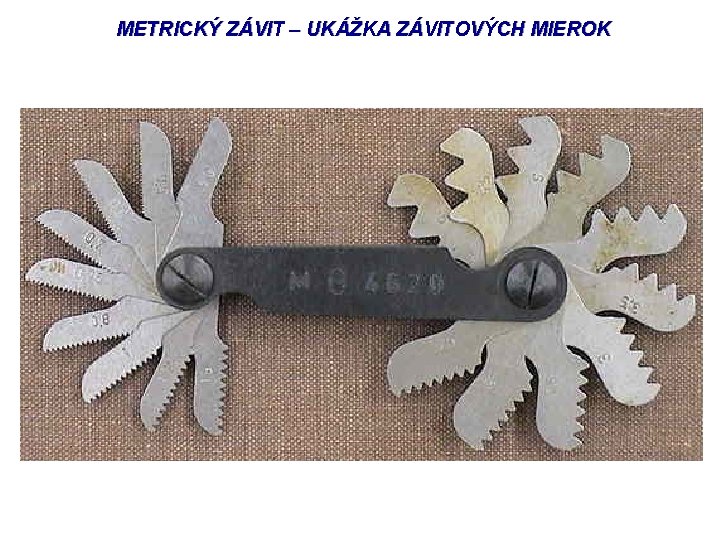

METRICKÝ ZÁVIT – UKÁŽKA ZÁVITOVÝCH MIEROK

NORMALIZOVANÉ ZÁVITY – WHITWORTHOV ZÁVIT MATICA SKRUTKA ZNAČENIE: W d, d … veľký priemer závitu skrutky v palcoch Príklady: W¼″, W⅜″, W½″, W¾″, W 1¼″, W 1½″, W 2″, … V európskych krajinách sa používa výnimočne, napr. pre závity statívov u meracích prístrojov, fotoaparátov, kamier

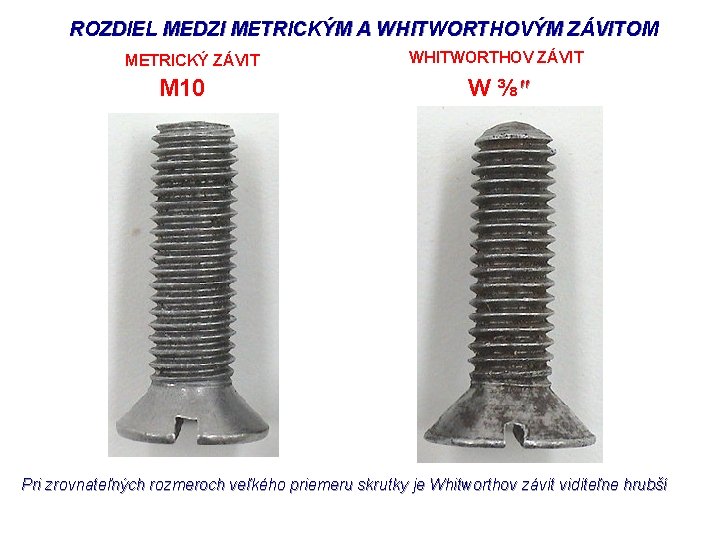

ROZDIEL MEDZI METRICKÝM A WHITWORTHOVÝM ZÁVITOM METRICKÝ ZÁVIT M 10 WHITWORTHOV ZÁVIT W ⅜″ Pri zrovnateľných rozmeroch veľkého priemeru skrutky je Whitworthov závit viditeľne hrubší

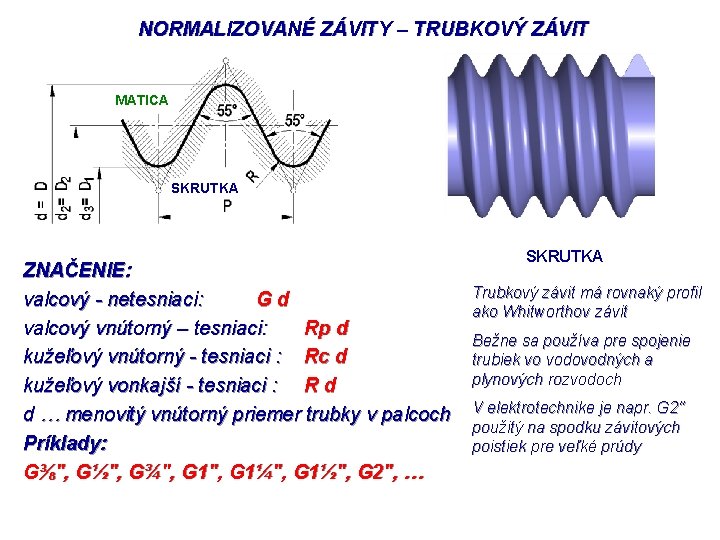

NORMALIZOVANÉ ZÁVITY – TRUBKOVÝ ZÁVIT MATICA SKRUTKA ZNAČENIE: valcový - netesniaci: Gd valcový vnútorný – tesniaci: Rp d kužeľový vnútorný - tesniaci : Rc d kužeľový vonkajší - tesniaci : R d d … menovitý vnútorný priemer trubky v palcoch Príklady: G⅜″, G½″, G¾″, G 1¼″, G 1½″, G 2″, … SKRUTKA Trubkový závit má rovnaký profil ako Whitworthov závit Bežne sa používa pre spojenie trubiek vo vodovodných a plynových rozvodoch V elektrotechnike je napr. G 2″ použitý na spodku závitových poistiek pre veľké prúdy

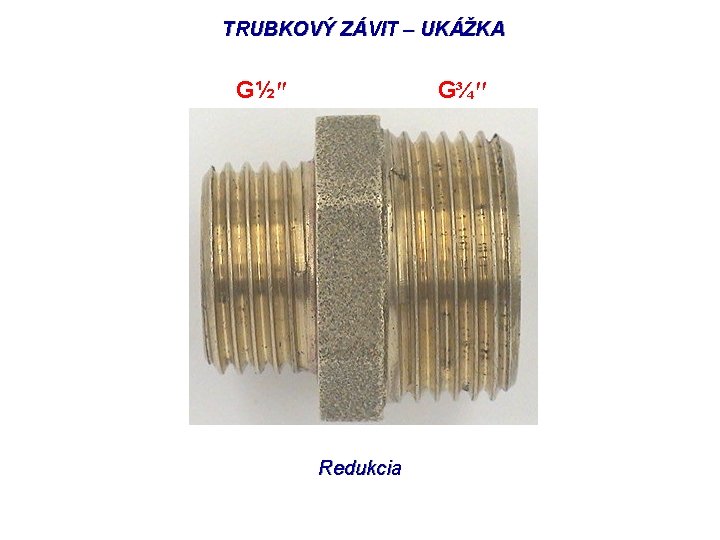

TRUBKOVÝ ZÁVIT – UKÁŽKA G½″ G¾″ Redukcia

NORMALIZOVANÉ ZÁVITY – EDISONOV ZÁVIT MATICA SKRUTKA ZNAČENIE: E d , d … veľký priemer závitu v mm Príklady: E 10 „trpasličí“ (v ručných svietidlách) E 14 „miňon“ (pre malé svietidlá) E 27 štandardná veľkosť (klasické žiarovky, výbojky) E 33 „goliáš“ (veľké žiarovky a výbojky napr. v pouličnom osvetlení)

EDISONOV ZÁVIT – UKÁŽKY E 14 E 10 E 27

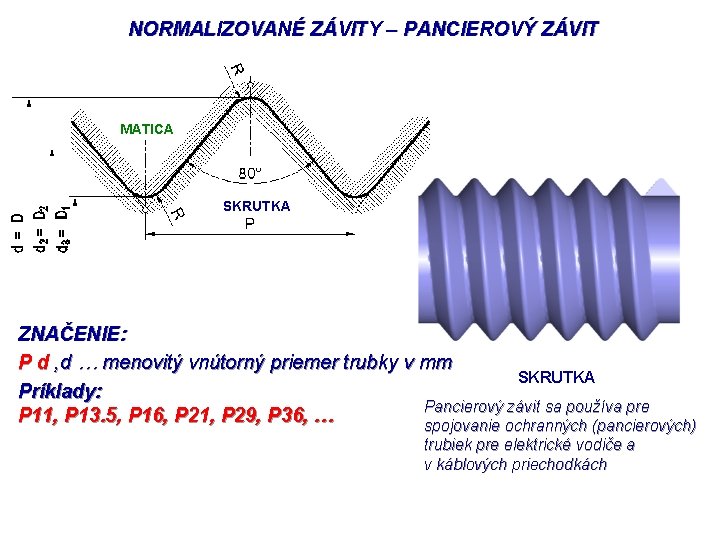

NORMALIZOVANÉ ZÁVITY – PANCIEROVÝ ZÁVIT MATICA SKRUTKA ZNAČENIE: P d , d … menovitý vnútorný priemer trubky v mm SKRUTKA Príklady: Pancierový závit sa používa pre P 11, P 13. 5, P 16, P 21, P 29, P 36, … spojovanie ochranných (pancierových) trubiek pre elektrické vodiče a v káblových priechodkách

PANCIEROVÝ ZÁVIT- UKÁŽKA P 16 Káblová priechodka

NORMALIZOVANÉ ZÁVITY – LICHOBEŽNÍKOVÝ ROVNORAMENNÝ ZÁVIT STÚPANIE ROZSTUP MATICA SKRUTKA ZNAČENIE: jednochodový: Tr d x S d … veľký priemer závitu skrutky v mm SKRUTKA – dvojchodová S … stúpanie v mm Príklady: jednochodový závit: Tr 10 x 3, Tr 16 x 4, Tr 20 x 4, Tr 30 x 6, … viacchodový závit: Tr d x S (P) P … rozstup v mm Príklady: Tr 50 x 16 (P 8) … dvojchodový

LICHOBEŽNÍKOVÝ ZÁVIT - UKÁŽKA Tr 10 x 16 (P 4) štvorchodový Pohybový závit velké diskové jednotky

LICHOBEŽNÍKOVÝ ZÁVIT - UKÁŽKA Tr 48 x 13, 5 (P 1, 5) LH ľavý deväťchodový Pohybový závit objektívu fotoaparátu

ZÁVITY – KRESLENIE vonkajší závit vnútorný závit

ZÁVITY – KRESLENIE VÝBEHU • Výbeh je časť závitu, v ktorej závit ešte nemá plný profil, ale povrch drieku je už narušený • Výbeh vzniká postupným odoberaním materiálu z profilu drážky závitu vonkajší závit VÝBEH Závitové očko pre výrobu vonkajšieho závitu

ZÁVITY – KRESLENIE VÝBEHU vnútorný závit VÝBEH Súprava závitníkov pre výrobu vnútorného závitu Závitník - detail ostria

ZÁVITY – KÓTOVANIE vonkajší závit vnútorný závit

NENORMALIZOVANÝ ZÁVIT – KRESLENIE A KÓTOVANIE

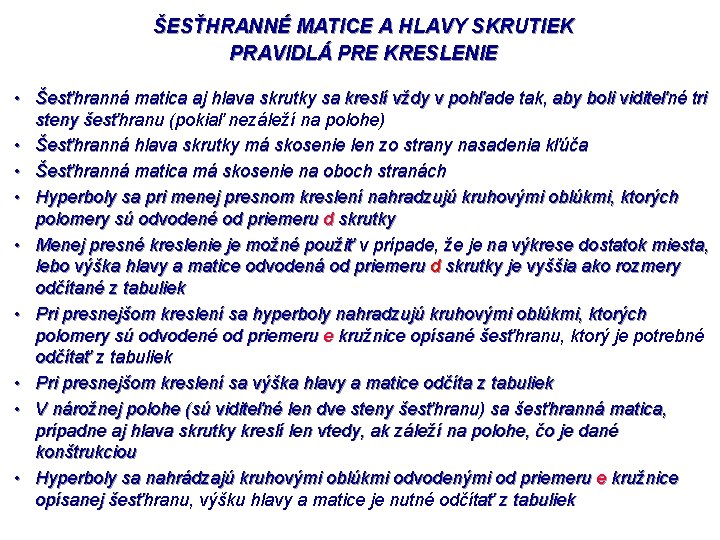

ŠESŤHRANNÉ MATICE A HLAVY SKRUTIEK PRAVIDLÁ PRE KRESLENIE • Šesťhranná matica aj hlava skrutky sa kreslí vždy v pohľade tak, aby boli viditeľné tri steny šesťhranu (pokiaľ nezáleží na polohe) • Šesťhranná hlava skrutky má skosenie len zo strany nasadenia kľúča • Šesťhranná matica má skosenie na oboch stranách • Hyperboly sa pri menej presnom kreslení nahradzujú kruhovými oblúkmi, ktorých polomery sú odvodené od priemeru d skrutky • Menej presné kreslenie je možné použiť v prípade, že je na výkrese dostatok miesta, lebo výška hlavy a matice odvodená od priemeru d skrutky je vyššia ako rozmery odčítané z tabuliek • Pri presnejšom kreslení sa hyperboly nahradzujú kruhovými oblúkmi, ktorých polomery sú odvodené od priemeru e kružnice opísané šesťhranu, ktorý je potrebné odčítať z tabuliek • Pri presnejšom kreslení sa výška hlavy a matice odčíta z tabuliek • V nárožnej polohe (sú viditeľné len dve steny šesťhranu) sa šesťhranná matica, prípadne aj hlava skrutky kreslí len vtedy, ak záleží na polohe, čo je dané konštrukciou • Hyperboly sa nahrádzajú kruhovými oblúkmi odvodenými od priemeru e kružnice opísanej šesťhranu, výšku hlavy a matice je nutné odčítať z tabuliek

ŠESŤHRANNÉ MATICE A HLAVY SKRUTIEK MENEJ PRESNÉ KRESLENIE

ŠESŤHRANNÉ MATICE A HLAVY SKRUTIEK PRESNEJŠIE KRESLENIE

ŠESŤHRANNÉ MATICE A HLAVY SKRUTIEK NÁROŽNÁ POLOHA poistenie hlavy skrutky proti otáčaniu

KRESLENIE ZÁVITOVÝCH SPOJOV NA VÝKRESOCH ZOSTÁV • vonkajší závit (závit skrutky) má vždy prednosť pred vnútorným (závitom v závitovej diere) zobrazenie v technickom 3 D model výkrese

SPOJ DVOCH DOSIEK POMOCOU SKRUTKY SO ŠESŤHRANNOU HLAVOU A ŠESŤHRANNOU MATICOU SKRUTKA VOĽNE PRECHÁDZA DIEROU

SPOJ DVOCH DOSIEK POMOCOU LÍCOVANEJ SKRUTKY SO ŠESŤHRANNOU HLAVOU A KORUNOVEJ MATICE

SPOJ DOSKY S HRUBÝM MATERIÁLOM (SLEPÁ ZÁVITOVÁ DIERA) POMOCOU SKRUTKY S VALCOVOU HLAVOU A DRÁŽKOU PRE SKRUTKOVAČ

SPOJ DOSKY S HRUBÝM MATERIÁLOM (SLEPÁ ZÁVITOVÁ DIERA) POMOCOU SKRUTKY SO ŠESŤHRANNOU HLAVOU

SPOJ DOSKY S HRUBÝM MATERIÁLOM (SLEPÁ ZÁVITOVÁ DIERA) POMOCOU SKRUTKY S VALCOVOU HLAVOU S VNÚTORNÝM ŠESŤHRANOM

SPOJ DOSKY S HRUBÝM MATERIÁLOM (SLEPÁ ZÁVITOVÁ DIERA) POMOCOU SKRUTKY SO ZAPUSTENOU KUŽEĽOVOU HLAVOU A DRÁŽKOU PRE SKRUTKOVAČ

SPOJ DOSKY S HRUBÝM MATERIÁLOM (SLEPÁ ZÁVITOVÁ DIERA) POMOCOU ZÁVRTNEJ SKRUTKY SO ŠESŤHRANNOU MATICOU A PRUŽNOU PODLOŽKOU

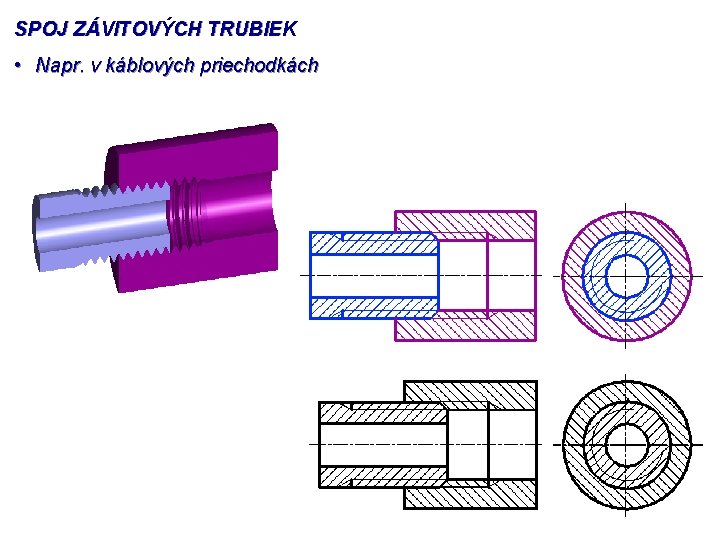

SPOJ ZÁVITOVÝCH TRUBIEK • Napr. v káblových priechodkách

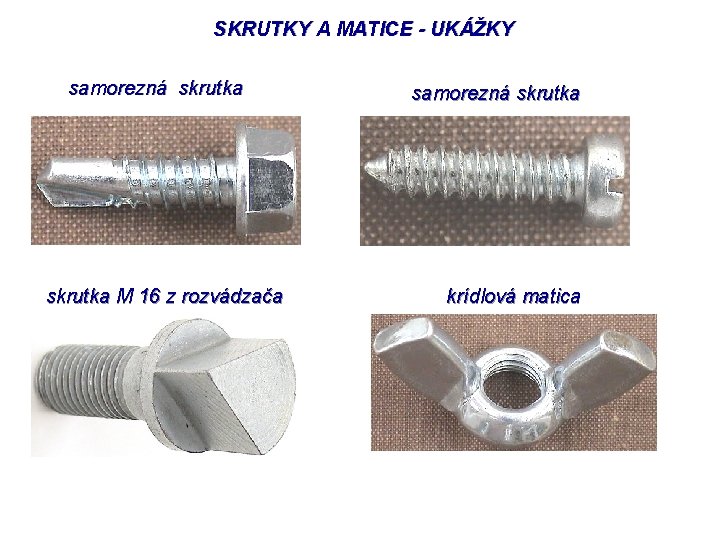

SKRUTKY A MATICE - UKÁŽKY samorezná skrutka M 16 z rozvádzača samorezná skrutka krídlová matica

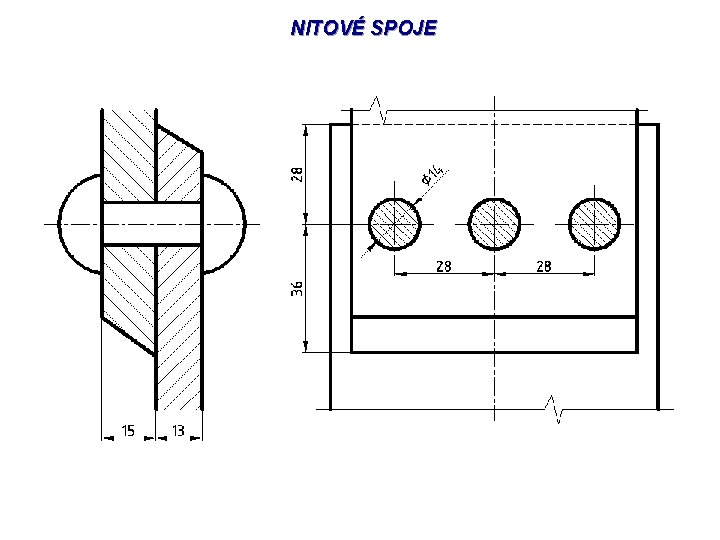

NITOVÉ SPOJE

SPÁJKOVANÉ SPOJE STREDIACU SKRUTKU M 3 x 12 PO PRISPÁJKOVANÍ DIELU 2 ODSTRÁNIŤ Úchytka (diel 2) hlavného prívodu napájania na dosku s plošným spojom (diel 1). Skrutka (diel 3) slúži len pre vystredenie úchytky.

ZVÁRANÉ SPOJE – TUPÝ V ZVAR • Skutočná realizácia zvaru (zvarené sú „modré“ strany súčastí) • Kótovanie zvaru – smer premietania je kolmý na tupý zvar Zvar je na tej istej strane odkiaľ vychádza odkazová čiara Zvar je na opačnej strane ako vychádza odkazová čiara • Kótovanie zvaru – smer premietania je rovnobežný s tupým zvarom Zvar je na tej istej strane odkiaľ vychádza odkazová čiara Zvar je na opačnej strane ako vychádza odkazová čiara

ZVÁRANÉ SPOJE – KÚTOVÝ ZVAR • Skutočná realizácia zvaru (zvarené sú „modré“ strany súčastí) • Kótovanie zvaru – smer premietania je kolmý na kútový zvar Zvar je na tej istej strane odkiaľ vychádza odkazová čiara Zvar je na opačnej strane ako vychádza odkazová čiara • Kótovanie zvaru – smer premietania je rovnobežný s kútovým zvarom Zvar je na tej istej strane odkiaľ vychádza odkazová čiara Zvar je na opačnej strane ako vychádza odkazová čiara

ZVÁRANÉ SPOJE Zváranie elektrickým oblúkom v ochrannej atmosfére Svorník sa priloží k doske Svorník je pri Elektrický oblúk prietoku prúdu natavuje svorník naddvihnutý, vzniká a dosku elektrický oblúk Svorník sa ponorí do taveniny Výsledkom je zvarený spoj
