VÝKONOVÝ ENERGETICKÝ BALANCÉR FVE PETR VACULÍK ENET ENERGETICKÉ JEDNOTKY PRO VYUŽITÍ NETRADIČNÍCH ZDROJŮ ENERGIE VŠB – TECHNICKÁ UNIVERZITA OSTRAVA petr. vaculik@vsb. cz
CENTRUM ENET www. enet. vsb. cz Energetické jednotky pro využití netradičních zdrojů energie
CENTRUM ENET www. enet. vsb. cz Energetické jednotky pro využití netradičních zdrojů energie
CENTRUM ENET www. enet. vsb. cz Energetické jednotky pro využití netradičních zdrojů energie
VÝZKUMNÝ PROGRAM – VP 03 www. enet. vsb. cz • Kvalita elektrické energie z obnovitelných zdrojů • Spolehlivost dodávek elektrické energie z • • obnovitelných zdrojů Výkonové polovodičové měniče pro obnovitelné zdroje Vodíkové technologie Smart Grids Výzkum v oblasti akumulace tepelné a elektrické energie Ostrovní systémy a jejich řízení Vývoj systému sledování, ukládání a vyhodnocování dat pro výpočet prvkové spolehlivosti a obecných standardů dodávky elektrické energie Problematika připojitelnosti na distribuční síť
www. enet. vsb. cz ENERGETICKÝ MIX V TECHNOLOGICKÉM CENTRU OSTRAVA
www. enet. vsb. cz VÝKONOVÝ BALANCÉR řízení toku energií mezi provozovatelem lokální distribuční soustavy a malými decentralizovanými jednotkami, Nástroj pro přičemž decentralizovanou jednotkou je chápán bytový komplex, rodinný dům či mikroregion, který jako zdroje využívá zdroje obnovitelné s možností akumulace tepelné i elektrické energie.
www. enet. vsb. cz VÝKONOVÝ BALANCÉR Smyslem řízení toku energií je využít přebytečnou energii z lokálních decentralizovaných zdrojů pro krytí deficitu energie na úrovni distribuční soustavy, přičemž tok výkonu je uvažován obousměrně, tedy v okamžiku přebytku energie v distribuční soustavě je tato využita pro nabíjení akumulačních zařízení decentralizovaných jednotek.
www. enet. vsb. cz FOTOVOLTAICKÉ VÝKONOVÉ BALANCÉRY CENTRA ENET • experimentální Off grid systém pouličního osvětlení a rodinného domu • ostrovní systém pro napájení automatického dopravního centra • fotovoltaický systém v TCO
www. enet. vsb. cz FOTOVOLTAICKÉ VÝKONOVÉ BALANCÉRY CENTRA ENET První funkční ostrovní systém sloužil k napájení veřejného osvětlení…. cca rok 2005 -výkony cca stovky wattů -způsob regulace spínání -energetická soběstačnost cca 3 dny -měření účinnosti jednotlivých komponentů -testování jednotlivých zdrojů -měření meteorologických poměrů v dané lokalitě
COMPONENTS OF SMART OFF -GRID SYSTEM – PUBLIC LIGHTING SGs. PM 300 W, 12 V SGs. PM 200 W, 12 V Poly-Cryst 130 Wp, 17, 6 V Type of luminare : Philips Mini Iridium CPO -45 W 110 Wp, 17, 6 V, Multi-Crystal Type of luminare: Philips Mini Iridium LED IED light: 24 x Luxeon Rebel TFFCWW-31 W Centre ENET, VŠB-TU Ostrava 11
CHART OF SMART OFF-GRID SYSTEM FOR PUBLIC LIGHTING WPP 1 PVP 2 PVP 1 WPP 2 AC/DC REG DC/DC DC 12 V AKU DC/AC LOAD AC 230 V, 50 Hz Centre ENET, VŠB-TU Ostrava 12

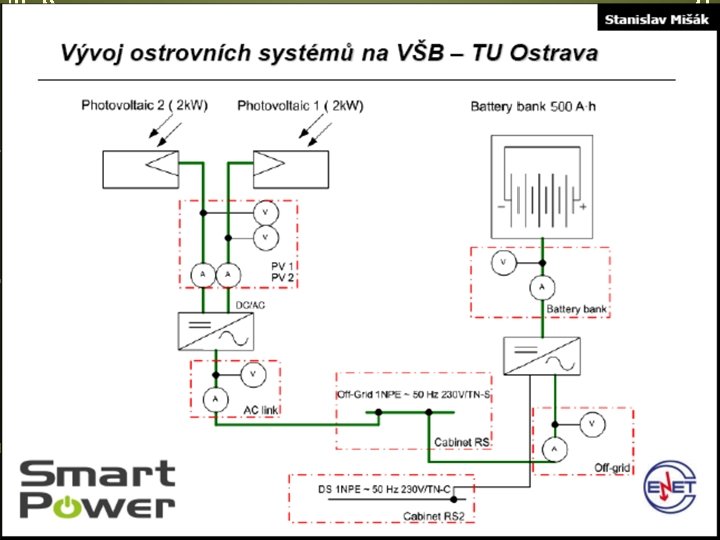

Polovodičové měniče Management řízení Akumulátorová banka 48 V/1000 Ah
www. enet. vsb. cz OSTROVNÍ SYSTÉM PRO NAPÁJENÍ AUTOMATICKÉHO DOPRAVNÍHO CENTRA Na základě zkušeností z provozem ostrovního systému pro napájení modelu rodinného domu je v současné době budován ostrovní systém pro napájení automatického dopravního centra. -Výkon do cca 100 k. W -Fotovoltaická elektrárna -Akumulace elektrické energie -Možnost dobíjení elektromobilů
www. enet. vsb. cz OSTROVNÍ SYSTÉM PRO NAPÁJENÍ AUTOMATICKÉHO DOPRAVNÍHO CENTRA
www. enet. vsb. c z SCHÉMA ELEKTRICKÉHO AKUMULAČNÍHO SYSTÉMU TCO
FOTOVOLTAICKÝ SYSTÉM TCO Static panels Trackers Amorphous panels 60 pcs 12. 6 k. Wp 6 string 18 pcs 4. 1 k. Wp 2 string 10 pcs 5. 8 k. Wp 5 string
FOTOVOLTAICKÝ SYSTÉM TCO – MĚNIČOVÁ ČÁST
FOTOVOLTAICKÝ SYSTÉM TCO – MĚNIČOVÁ ČÁST
www. enet. vsb. cz VÝKONOVÉ MĚNIČE PRO ENERGETIKU S MODERNÍMI S i. C POLOVODIČI
Centrum ENET nabízí: Komplexní měření a diagnostika v elektroenergetice • Optimalizace větrných turbín • Vývoj systému řízení toku energie v Off-GRID systémech • Vývoj koncepce chránění ve SMART GRIDS • Výzkum nových metodik pro detekci poruch v sítích VN • Smart Energy Harvesting • Aktivní systémy řízení toku energie ve SMART GRIDS • Optimalizace a modelování chodu elektrických sítí Výzkum a vývoj v oblasti akumulace elektrické energie • Návrhy sítí a systému s využitím akumulace elektrické a tepelné energie, • vývoj a optimalizace algoritmů řízení akumulačních soustav v on-grid i off-grid systémech, • vývoj nových topologií a metod řízení polovodičových měničů.
Centrum ENET – Energetické jednotky pro využití netradičních zdrojů energie doc. Ing. Mišák Stanislav, Ph. D. Ředitel Centra ENET VŠB – TU Ostrava 17. listopadu 15/2172 708 33 Ostrava Poruba IČ: 61989100 DIČ: CZ 61989100 Sekretariát Centra ENET: +420 597 329 449, +420 597 329 450 e-mail: enet@vsb. cz
DĚKUJI ZA POZORNOST
