Vizualizace interakčních dat Diplomová práce Jiří Hermann / jiri. hermann@post. cz Všb-Tu. O, obor GIS Vedoucí: Dr. Ing. Jiří Horák

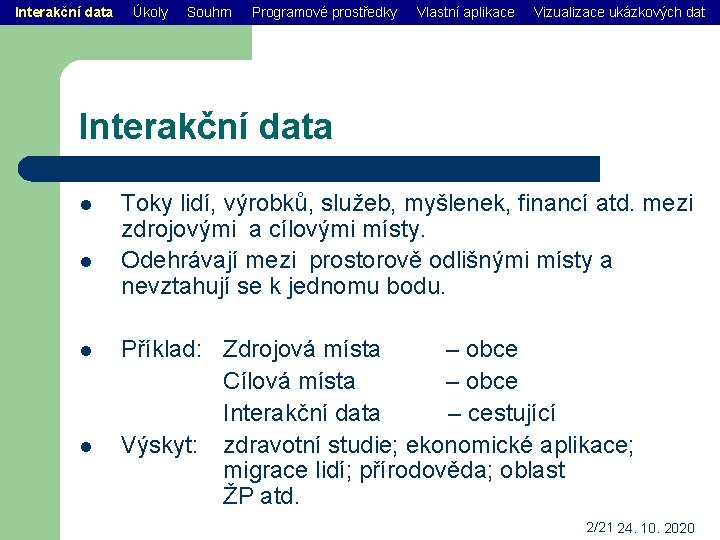

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Interakční data l l Toky lidí, výrobků, služeb, myšlenek, financí atd. mezi zdrojovými a cílovými místy. Odehrávají mezi prostorově odlišnými místy a nevztahují se k jednomu bodu. l l Příklad: Zdrojová místa – obce Cílová místa – obce Interakční data – cestující Výskyt: zdravotní studie; ekonomické aplikace; migrace lidí; přírodověda; oblast ŽP atd. 2/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Způsob zápisu interakčních dat Interakční matice: 3/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Způsob zápisu interakčních dat na počítači Relační forma uložení interakčních dat: Interakční data uložená v časové řadě: 4/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Úkoly l l Souhrn a porovnání existujících metod. Nalezení vhodných dostupných nástrojů pro vizualizaci interakčních dat v prostředí GIS, jejich posouzení. Příprava vlastního řešení, programování nové aplikace. Vizualizace ukázkových dat a vyhodnocení v prostředí GIS. 5/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Souhrn existujících metod Kartodiagram – diagramy znázorněná statistická data (Kaňok 1999). l l l Plošné Liniové Bodové 6/21 24. 10. 2020

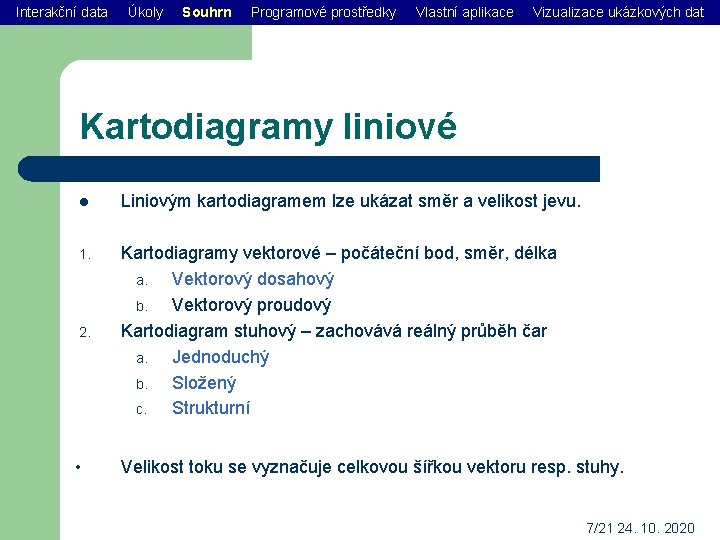

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Kartodiagramy liniové l Liniovým kartodiagramem lze ukázat směr a velikost jevu. 1. Kartodiagramy vektorové – počáteční bod, směr, délka a. Vektorový dosahový b. Vektorový proudový Kartodiagram stuhový – zachovává reálný průběh čar a. Jednoduchý b. Složený c. Strukturní 2. • Velikost toku se vyznačuje celkovou šířkou vektoru resp. stuhy. 7/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Alternativní dělení l Radiální(vektorové) Síťové (stuhové) Distributivní l Další alternativní řešení l l 8/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Programové prostředky l l Flowmap 6. 0 http: //flowmap. geog. uu. nl Diagram. Wizard http: //www. alta 4. com 9/21 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Flowmap 6. 0 Samostatná aplikace Způsoby vizualizace: ü l l l Prosté linie Proporcionální klíny Výhody: l Možnost definovat podmnožiny dat pro vykreslení (toky a místa). Nevýhody: l l l Návaznost na jiné GIS produkty. Neumožňuje vykreslit protilehlé toky. Malá interaktivita programu. Maximální šířka symbolu je vždy dána maximem v tabulce. Chybí legenda pro určení velikosti toků. 10/2124. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Diagram. Wizard Extenze Arc. View GIS Způsoby vizualizace: ü l l l Prosté linie Proporcionální linie Pomocí Šipek (polygonová vrstva) Výhody: l l Součást Arc. View, snadná práce s vrstvami. Možnost logaritmické škály Nevýhody: l l l Neumožňuje vykreslit protilehlé toky. Chybí možnost definovat výběry (jakýmkoliv způsobem). Malá nabídka symbolů a možností. 11/2124. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat VID - vstupní formulář 12/2124. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat VID - zhodnocení Výhody: ü Výběry, různé způsoby. ü Větší škála možností a symbolů pro vykreslení ü Přehledná legenda. ü Přehledné vykreslení protisměrných i vícenásobných toků. ü Agregace toků na jednotlivé oblasti. ü Jednoduchá transformace časové řady. ü Přenos atributů toků, následné vyhodnocení. 13/2124. 10. 2020

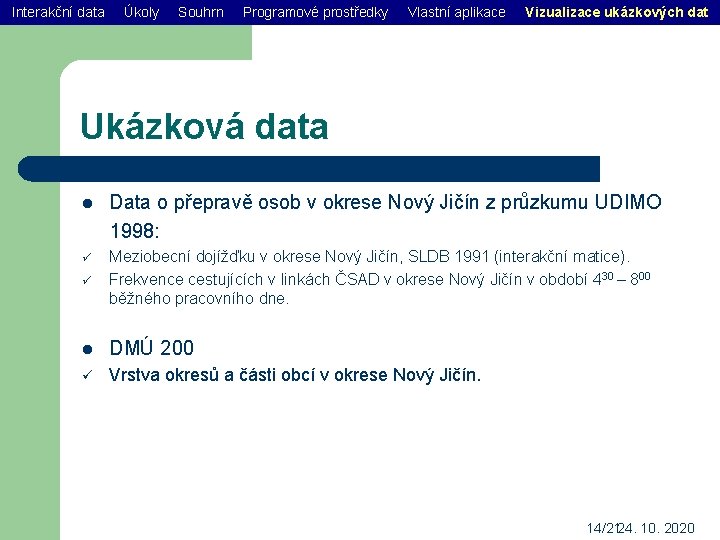

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat Ukázková data Data o přepravě osob v okrese Nový Jičín z průzkumu UDIMO 1998: l ü Meziobecní dojížďku v okrese Nový Jičín, SLDB 1991 (interakční matice). Frekvence cestujících v linkách ČSAD v okrese Nový Jičín v období 430 – 800 běžného pracovního dne. l DMÚ 200 ü Vrstva okresů a části obcí v okrese Nový Jičín. ü 14/2124. 10. 2020

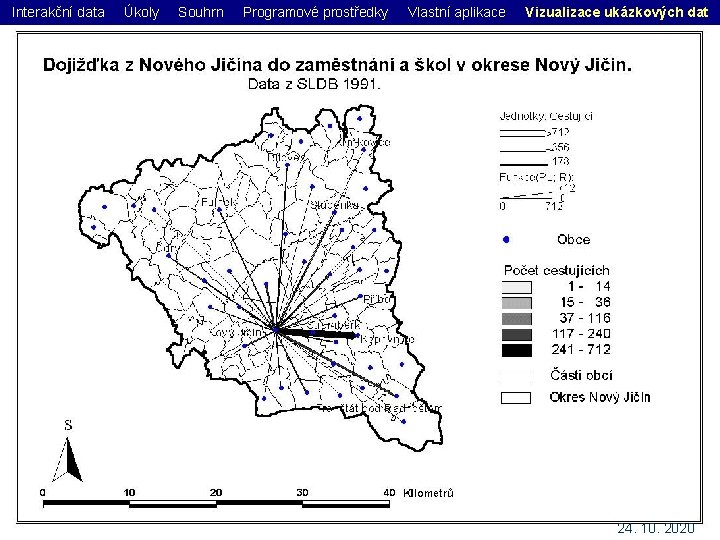

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat 24. 10. 2020

Interakční data Úkoly Souhrn Programové prostředky Vlastní aplikace Vizualizace ukázkových dat 24. 10. 2020

Literatura l l l l DENT, B. , D. 1999. Cartography, Thematic Map Design. Fifth edition. WCB/Mc. Graw-Hill, 1999. 410 s. ISBN 0 -679 -38495 -0. BAILEY, T. , C. a GATRELL, A. , C. Interactive Spatial Data Analysis. HILARY M. HERANSHAW AND DAVID J. UNWIN. 1994. Vizulisation in Geographical Information Systems. John Wiley and Sons Ltd. , 1994. 350 s. ISBN 0 -471 -94435 -1. CAMPBELL, J. 1993. Map Use and Analysis. Second edition. Wm. C. Brown Publishers, 419 s. ISBN 0 -697 -13579 -9. KAŇOK, J. 1999. Tématická Kartografie. 1. vyd. Ostrava: Ostravská univerzita. 318 s. ISBN 80 -7042 -781 -7. ČEPEK, R. A KOLEKTIV. 1992. Geografická kartografie. Státní pedagogické nakladatelství Praha, 1992. 300 s. ISBN 80 -04 -25153 -6. http: //flowmap. geog. uu. nl 20/2124. 10. 2020
