VISUALIZATION DES ROUTES DANS ATLAS INTERVENTIONS POMPIERS Atlas
- Slides: 22
VISUALIZATION DES ROUTES DANS ATLAS INTERVENTIONS POMPIERS Atlas GLIMOS - Equipe de Sécurité Juin. 2008 06 -Oct-20 1
Vue Générale du point 1 SD 1 SH 1 SX 1 SDX 1 Vers Pt 2 SUX 1 Salle de contrôle ATLAS SCX 1 SGX 1 PM 15 PX 16 PX 14 US 15 PX 15 USA 15 06 -Oct-20 ULX 14 UPX 15 Vers Pt 8 2

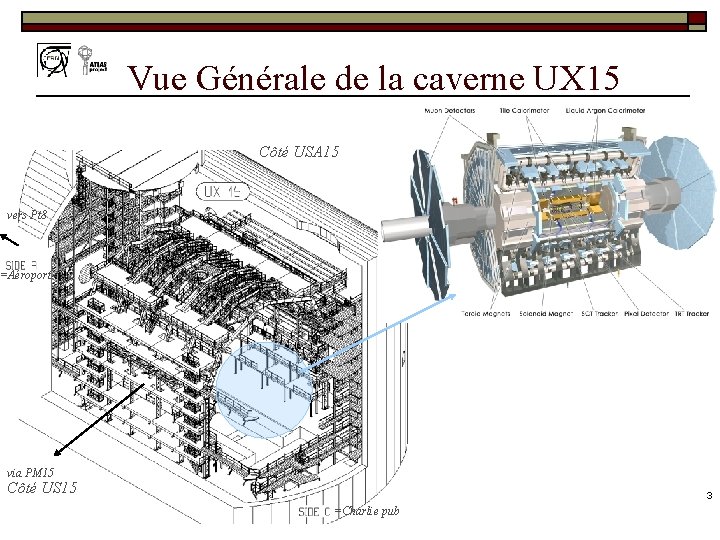

Vue Générale de la caverne UX 15 Côté USA 15 vers Pt 8 =Aéroport via PM 15 Côté US 15 3 =Charlie pub
Cartographie ATLAS o La Caverne ATLAS est divisée en 2 zones et d’un système d’identification spécifique n Les structures autour du détecteur : identification du nom de la structure, niveau et côté n Le Détecteur ATLAS (forme cylindrique) – utilisation d’angle, de rayon et Z: identification par secteur, niveau et côté 06 -Oct-20 4
Vue éclatée des structures HS côté USA via PX 15 niveau 6 HO côté A = aéroport niveau 4 niveau 2 niveau 4 HO côté C = charlie niveau 2 niveau 6 passerelles HS côté US via PM 15
Les structures HO (O=outer) HO-A Structure HO-C Structure niveau 12 06 -Oct-20 niveau 11 niveau 10 niveau 9 niveau 8 niveau 7 niveau 6 niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 niveau 0 6

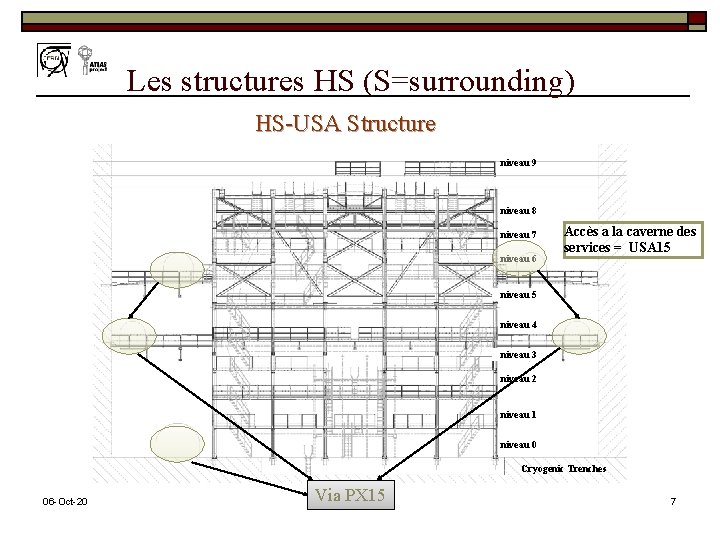

Les structures HS (S=surrounding) HS-USA Structure niveau 9 niveau 8 niveau 7 niveau 6 Accès a la caverne des services = USA 15 niveau 4 niveau 3 niveau 2 niveau 1 niveau 0 Cryogenic Trenches 06 -Oct-20 Via PX 15 7
Les structures HS (S=surrounding) HS-US Structure Accès a la caverne des services = US 15 niveau 7 niveau 6 niveau 5 niveau 4 Via PM 15 niveau 3 niveau 2 niveau 1 niveau 0 06 -Oct-20 8
Le détecteur ATLAS Muon Detectors TGC : n-pentane – CO 2 (45: 55) 4. 2 m 3 pour chaque End. Cap avec 512 chambres MDT : Ar-CO 2 (93: 7) total 800 m 3 > 1 m 3/ chambre – 1200 chambres CSC : Ar-CO 2 (80: 20) total 4. 4 m 3 pour 32 chambres RPC : tetra-fluoro-ethane-isobutane-sulphur-hexafluoride (94, 7: 5: 0. 3) total 14 m 3 – 1116 chambres Larg : 100 m 3 d’argon présent dans les cryostats, dans les lignes et les vases d’expansion HS-USA niveau 6 Tile : calibration du détecteur avec 3 sources Cesium, sytème laser Le détecteur présente des risques de : Radiations Cryogénie Champ Magnétique Conditions d’accès difficile Présence possible de Co 2 Gas flammables Magnets : présence 1500 litre d’hélium principalement HS niveau 8. Courant nominal 20 KA Tube central: en Bérilium TRT : Active gas : Xe-CO 2 -O 2 (70: 27: 3) total 2. 5 m 3 Enveloppe CO 2 total 5 m 3
Les Accès au détecteur Vue depuis US. La location des portes est identique depuis le côté USA. L’accès à l’intérieur du détecteur n’est possible qu’à partir des portes de sous sectoristation : HS niveau 7 Côté C • 11 portes limitent l’accès. • Cette zone présente des risques plus importants. • Seul le personnel autorisé (clés spéciales lors d’accès restreint) pourra pénetrer dans le détecteur. HS niveau 4 Côté US 10
Le système de coordonnées du détecteur 7 3 Se cte ur Z=0 2 ur e t Sec Exit PX 15 Sec teur 16 0 r 1 u e ct Se Secte ur 12 15 r teu c Se r 14 teu Sec Gr ou nd Exit PM 15 Secteur 1 S ec t eur 8 1 ur 1 cte Se Le système FPIAA (Finding People Inside Atlas Areas) utilise les mêmes coordonnées. Côté C Côté A Secteur 9 Ce système de coordonnés est utilisé par nos membres de la collaboration. Secteur 5 ur cte Se Le Détecteur ATLAS (forme cylindrique) utilisation d’angle, de rayon et Z: identification par secteur, niveau et côté Secteur : 1 à 16 Niveau : V, S, Arches, G, CT Côté : A, Z 0, C, F (Forward) Example : 1 VA (secteur 1, plateforme voussoir, côté A) Secte ur 13 Cent ral T r enc h 11 06 -Oct-20 Mnemonique: Voussoir = ventre à terre
Exit PX 15 r 2 teu c e S Secteur 9 Exit PX 15 Secteur 9 Secteur 1 Sec teu r 8 S ect eur 8 0 r 1 u e ct Se 12 Sec t eu r r 14 teu Sec 1 r 1 eu ct Se Secteur 13 1 ur 1 cte Se Sec teu r 16 10 ur e t Sec G 15 rou nd r u e cte n C e t ra l S Exit PM 15 Secte ur 12 Z=0 Se cte ur Sec teur 4 Côté C Côté A r 3 eu ct Se r 6 teu Sec 7 r u e ct e S Secteur 5 7 Le système de coordonnées du détecteur l Tre n ch 12 06 -Oct-20

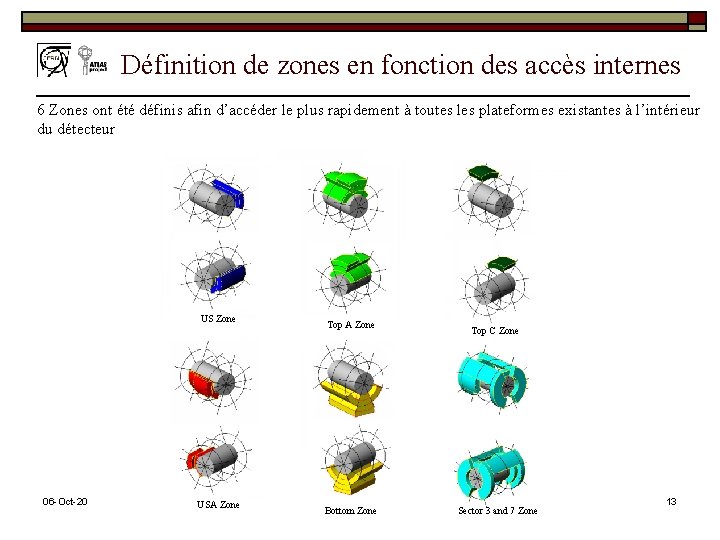

Définition de zones en fonction des accès internes 6 Zones ont été définis afin d’accéder le plus rapidement à toutes les plateformes existantes à l’intérieur du détecteur US Zone 06 -Oct-20 USA Zone Top A Zone Bottom Zone Top C Zone Sector 3 and 7 Zone 13

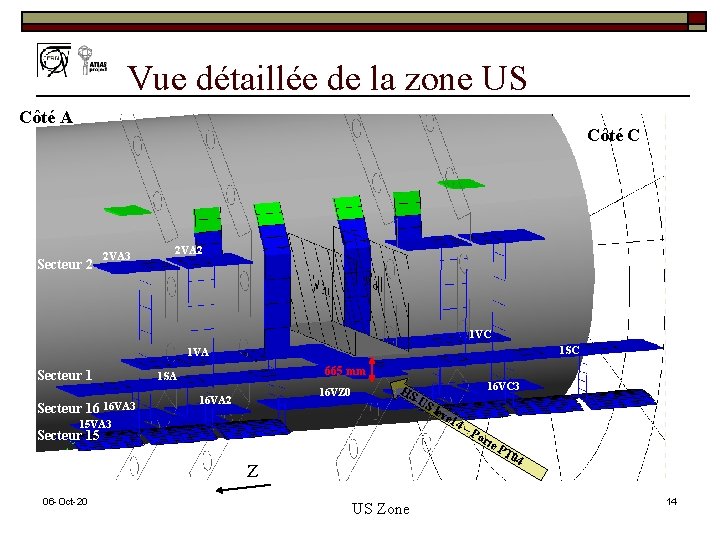

Vue détaillée de la zone US Côté A Côté C Secteur 2 2 VA 3 2 VA 2 1 VC 1 SC 1 VA Secteur 16 16 VA 3 665 mm 1 SA 16 VZ 0 16 VA 2 HS 15 VA 3 Secteur 15 Z 06 -Oct-20 16 VC 3 -U US Zone Sl eve l 4 –P ort e. P T 0 4 14
Vue détaillée de la zone TOP-A HS-Arches level 9 – Porte PT 07 Secteur 5 5 Arches. A 5 SC Côté C 5 SA 5 VC 3 5 VC 2 5 VC 1 600 mm Secteur 7 7 VC 3 Côté A 7 VC 2 7 VC 1 7 VA 3 06 -Oct-20 Top A Zone Z 15
Vue détaillée de la zone TOP C 5 Arches. C HS niveau 9 Secteur 5 Côté C Z Côté A 06 -Oct-20 Top C Zone 16
Vue détaillée de la zone USA Côté C 7 VC 3 Côté A 8 VC 3 8 VZ 0 8 VC 2 Secteur 8 Z 8 VA 2 Secteur 9 9 VC 9 VA Secteur 10 Secteur 11 10 VC 2 te Secteur 9 - Strut e A US HS 06 -Oct-20 l 4 lev or P – 13 PT 9 SA Secteur 9 - strut 10 VA 3 11 VA 3 USA Zone 17
Vue détaillée de la zone bottom Côté C Secteur 11 Secteur 13 Secteur 15 strut Niveau 0 accès tranchée – Porte PT 05 G = Ground Niveau 0 accès tranchée – Porte PT 09 CT = Central Trench Côté A 06 -Oct-20 Bottom Zone 18
Vue détaillée de la zone bottom Secteur 15 Côté C 15 SC Secteur 13 13 VC 4 15 SA Secteur 11 11 SC 13 VA 1 13 VA 2 11 SA 13 SC Plateforme d’accès aux cables 13 VA 3 13 VA 4 13 SA 13 GC Côté A Niveau 0 accès tranchée – Porte PT 05 13 GA 13 CTC 13 CTA 06 -Oct-20 Bottom Zone Niveau 0 accès tranchée – Porte PT 09 19
PT 01 Vue détaillée de la zone Sectors 3 -7 Secteur 3 Secteur 5 Côté C Secteur 6 Secteur 7 5 VC 4 6 FC 7 SC 9 FC 3 HS 9 FC 2 Secteur 9 9 FC 1 HS-US ive An au 5 VA 4 T 10 7 -P 7 SA PT 02 A nive au 4 –P T 12 9 SC HS-US A nive au 4 –P T 11 11 FC 2 Côté A 11 FC 1 06 -Oct-20 Sectors 3 and 7 Zone 20
HS Vue détaillée de la zone Sectors 3 -7 -US An ive au 7 -PT 10 Secteur 7 US au ve i n 1 T 0 P 7 Côté C HS 3 SC 3 FA Via PM 15 1 FA 2 Côté A 4 au 4 ve US HS e niv ni au 1 FA 3 PT 02 PT US 11 T P 03 Secteur 3 3 SA 4 FA HS - 5 VA 4 1 FA 1 16 VA 4 15 FA 2 15 FA 1 06 -Oct-20 Sectors 3 and 7 Zone 21
La salle de côntrole ATLAS Le slimos 24 h/24 h assistera votre chef d’intervention. Dès que vous entrez dans UX 15 nous détecterons votre présence avec le système FPIAA et pourront vous guider à travers le détecteur. Un système de documentation permettra de visualiser les différents risques ainsi que les chemins possibles pour chaque zone. FPIAA, Infrastructure, site de documentation 06 -Oct-20 Slimos 22
