Visoka poslovnotehnika kola Uice OPERATIVNI SISTEMI FAJL SISTEMI

Visoka poslovno-tehnička škola Užice OPERATIVNI SISTEMI FAJL SISTEMI DATOTEKA

GLAVNI DELOVI RAČUNARA CPU MEMORIJA Centalna procesorska jedinica za obradu U/I ulazno-izlazni uređaji 2/47

Hijerarhija memorije 1 instrukcija i nekoliko podataka 3/47 1% 100 %

Pojam datoteke - fajla l l l 4/47 Datoteka ili fajl (file) je logička jedinica smeštanja podataka i informacija. Za OS, to je objekat koji se čuva u sekundarnoj memoriji – na HDD (hard disk drive) Apstrahuje fizička svojstva uređaja za smeštanje podataka. OS preslikava fajl na fizički uređaj. Za korisnika, fajl je najmanja jedinica alokacije logičkog prostora na sekundarnoj memoriji: podaci se ne mogu smeštati izvan fajla OS ne ulazi u tumačenje sadržaja i strukture fajla, osim za neke posebne vrste fajlova (npr. fajl - program). Strukturu fajla tumači onaj program koji ga je kreirao ili koji je u stanju da ga prepozna Neki OS zahtevaju određenu strukturu svakog fajla koju u celini ili delimično tumače.

Pojam fajla - atributi l l 5/47 Fajl, osim imena i sadržaja, opisuju i dodatni atributi, koji se čuvaju u kontrolnom bloku fajla (eng. file control block, FCB). Atributi fajla (tipično): – simboličko ime (naziv) fajla: jedini atribut u ljudski čitljivoj formi – identifikator: jedinstveni interni identifikator fajla u sistemu – tip datoteke, pomoću koga OS određuje vrstu datoteke i po potrebi je povezuje sa nekom aplikacijom – lokacija: informacija o uređaju i mestu gde se fajl nalazi na njemu – veličina: trenutna veličina (u bajtovima, rečima ili blokovima)

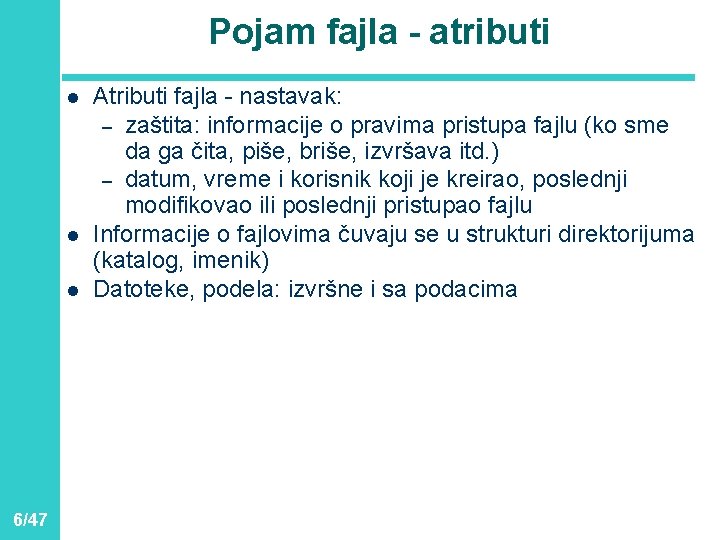

Pojam fajla - atributi l l l 6/47 Atributi fajla - nastavak: – zaštita: informacije o pravima pristupa fajlu (ko sme da ga čita, piše, briše, izvršava itd. ) – datum, vreme i korisnik koji je kreirao, poslednji modifikovao ili poslednji pristupao fajlu Informacije o fajlovima čuvaju se u strukturi direktorijuma (katalog, imenik) Datoteke, podela: izvršne i sa podacima

Pojam fajla - operacije l 7/47 Osnovne operacije sa fajlom – usluge OS (sistemski pozivi): – Kreiranje (create) fajla: alociranje prostora za smeštanje fajla i formiranje ulaza u direktorijumu – Upis (write) u fajl - parametri: ime fajla i podaci za upis. Traži se fajl sa datim imenom, na poziciju pokazivača za upis datog fajla upisuju se dati podaci i na kraju, pokazivač se pomera na novo mesto

Pojam fajla - operacije – – – 8/47 Čitanje (read) iz fajla; parametri: ime fajla i mesto u OM za smeštanje pročitanih podataka; sa pozicije pokazivača za čitanje datog fajla čitaju se podaci i pokazivač pomera na novo mesto; obično su pokazivači za čitanje i upis isti, tj. postoji samo jedan pokazivač trenutne pozicije za fajl (current-fileposition pointer) Pozicioniranje pokazivača na novo mesto (seek) Brisanje fajla (delete): prostor koji je zauzimao fajl se proglašava slobodnim i briše se ulaz u direktorijumu

Pojam fajla - operacije l l 9/47 Ostale operacije sa fajlom – usluge OS (sistemski pozivi): – Odsecanje (truncate): brisanje sadržaja fajla, ali zadržavanje atributa (osim veličine koja se postavlja na 0) – Preimenovanje (rename) fajla – Dodavanje informacija na kraj fajla (append): upis podataka na kraj fajla – Kopiranje (copy) fajla – Promena atributa fajla Većina ovih operacija zahteva pretragu direktorijuma za ulazom za fajl sa datim imenom i dobijanje lokacije i ostalih atributa fajla – pristupa se disku, neefikasno!

Pojam fajla - otvaranje l 10/47 Rešenje: kada program želi da pristupa fajlu, prvo mora da pozove sistemsku uslugu otvaranja fajla (file open): – OS vodi tabelu otvorenih fajlova; za svaki otvoreni fajl, ulaz u ovoj tabeli čuva sve potrebne informacije o fajlu (atribute, posebno lokaciju i pokazivač trenutne pozicije) – sistemska usluga otvaranja fajla radi sledeće: l pronalazi fajl u strukturi direktorijuma l otvara novi zapis (red) u tabeli otvorenih fajlova l učitava atribute fajla u ulaz (zapis, red) u tabeli otvorenih fajlova l opciono proverava pristupa do fajla u odnosu na pristup zahtevan pri otvaranju fajla l vraća indeks ili pokazivač na ulaz u tabeli otvorenih fajlova

Pojam fajla - otvaranje – – 11/47 svako sledeće obraćanje fajlu iz programa, tj. sve ostale operacije nad otvorenim fajlom koriste ID ulaza u tabeli otvorenih fajlova, a ne ime fajla – nema pretrage direktorijuma, efikasan pristup do atributa fajla nakon upotrebe, fajl se mora zatvoriti, da bi se zapis (red, ulaz) uklonio iz tabele otvorenih fajlova

Pojam fajla - zaključavanje l 12/47 Koncept zaključavanja fajla (file locking): – jedan proces traži da zaključa fajl; ako nijedan drugi proces nije zaključao fajl, proces će dobiti ključ i nijedan drugi proces neće moći da dobije ključ nad fajlom – modaliteti zaključavanja - dve vrste ključa: l deljeni (shared) i ekskluzivni (exclusive): više procesa može imati deljeni ključ ili samo jedan može imati ekskluzivni ključ l obavezni ključ (fajl se zaključava pri otvaranju) ili neobavezni ključ (fajl se zaključava na eksplicitan zahtev)

Pojam fajla – tip fajla l l 13/47 Pojam tipa fajla: OS može, ali ne mora da poznaje koncept tipa fajla; ako ga poznaje, može da kontroliše upotrebu fajla Način smeštanja informacije o tipu: – u ekstenziji imena fajla (Windows – ime. tip) – kao poseban atribut fajla (postavlja se prilikom kreiranja - Mac OS) – u samom sadržaju fajla (UNIX/Linux: magični broj (magic number) koji se nalazi na početku fajla)

Pojam fajla - struktura l Interno strukturiranje fajla: – smeštanje informacija na disku je uvek u jedinicama fiksne veličine – blokovi, klaster (ceo broj X veličina sektora, npr. 8 x 512 B = 4 KB) => interna fragmentacija – 14/47 logički, fajl se može posmatrati kao: l nestrukturiran: sekvenca (niz) bajtova sa mogućnošću direktnog pristupa svakom bajtu l strukturiran u logičke zapise fiksne ili promenljive veličine, npr. red u tekstualnom fajlu

Direktorijum l l l 15/47 Na jedan disk se može smestiti veliki broj fajlova koji se grupišu u posebne strukture koje se nazivaju direktorijum (directory) ili folderi. Direktorijumi se u okviru sitema datoteka moraju implementirati tako da obezbeđuju efikasno pronalaženje fajlova i prostora za nove, što se postiže tehnikama Heš i B+ stabla. Tipične operacije nad direktorijumom: – prikazivanje sadržaja direktorijuma – pronalaženje fajl sa datim imenom ili sa imenima koja zadovoljavaju dati kriterijum (search) – kreiraj fajl i dodaj u direktorijum – obriši fajl i izbaci iz direktorijuma – promena imena fajla itd.

Direktorijum l l l 16/47 Disk se može podeliti na delove - particije (partitions) Svaka particija može da sadrži poseban fajl sistem ili da bude rezervisana za zamenu (swap space) Particija može da zauzima i više fizičkih diskova Više particija može da se kombinuje u veću celinu – volumen (volume); fajl sistem se može kreirati na jednom volumenu Svaki volumen ili particija mora da sadrži informacije o fajlovima na sebi Direktorijum je imenik fajlova – sadrži kontrolne blokove svih fajlova koji su u njemu logički smešteni.

Direktorijum - struktura l 17/47 Najjednostavnija struktura direktorijuma – u jednom nivou: – svi fajlovi su u istom (jedinom) direktorijumu – fajl mora imati jedinstveno ime u direktorijumu, pa i u celom sistemu – mnogo fajlova smanjuje preglednost – fajlovi se ne mogu organizovati u logičke celine – krajnje nepraktično, posebno za više korisnika

Direktorijum - struktura l l 18/47 Direktorijum u dva nivoa: 1. nivo – glavni direktorijumi 2. nivo - direktorijumi za svakog korisnika Veoma problematično: – fajlovi jednog korisnika su nestruktuirani i nepregledni – kako deliti fajlove? kako pristupati fajlovima drugog korisnika? - imenovanje punom stazom (npr. volume/user/file) – kako pristupati sistemskim fajlovima? – složenijom pretragom: ako se fajl ne nađe u direktorijumu tekućeg korisnika, traži se u sistemskom ili u spisku staza za pretragu (search path)

Direktorijum - struktura l 19/47 Uopštenje: dozvoliti hijerarhijsku strukturu direktorijuma oblika stabla proizvoljne dubine: – korisnik može manipulisati strukturom proizvoljno – svaki fajl je jedinstveno određen punom stazom od korena – direktorijum je takođe fajl, samo što se posebno tretira – ima strogo određenu internu strukturu koju tumači fajl sistem OS-a

Direktorijum - struktura l l l 20/47 Svaki fajl ima svoje ime i putanje. Putanja može biti: – apsolutna, ako je izražena u odnosu na početni (koreni – root) direktorijm (npr: cd windowssystem 32 – Windows način) – relativna, ako je izražena u odnosu na tekući direktorijum (npr: cd etc/apache 2 – Linux način) Staze, putanje do fajla: – otvaranje fajla samo po imenu traži fajl u tekućem direktorijumu – fajl se može naći zadavanjem apsolutne ili relativne putanje

Deljenje fajlova l l l 21/47 Mogućnost deljenja fajlova i direktorijuma. Deljenje fajlova se obavlja po strogo definisanim pravilima koji obuhvataju i zaštitu fajlova. Sihronizacija višeprocesnog istovremenog pristupa fajlu – u jednom trenutku više procesa može da čita datoteku, ali samo jedan proces može da upisuje ili menja sadržaj fajla.

Deljenje fajlova l l 22/47 Udaljeni (remote) fajl sistemi – pristup fajlovima preko mreže: – File Transfer Protocol (FTP): protokol koji obezbeđuje operacije za prenos fajlova između udaljenih fajl sistema; anonimni (anonymous) ili autorizovani pristup fajlovima – distribuirani fajl sistemi (DFS): udaljeni direktorijumi se vide kao i lokalni – WWW - World Wide Web Klijent/server (client/server) arhitektura Tolerancija otkaza kod udaljenog pristupa fajlu Očuvanje konzistentnosti kod konkurentnog pristupa fajlu algoritmi sinhronizacije procesa

Zaštita - Linux l l 23/47 U Linux-u se definišu tri vlasničke kategorije i to: – vlasnik (owner): korisnik koji je kreirao fajl; podrazumevano ima pravo da vrši sve operacije sa fajlom i da daje prava drugima – grupa (group): skup korisnika koji su imenovani kao grupa korisnika, dele fajl izvršavajući slične operacije i imaju pravo na podskup operacija nad fajlom – ostali (others): svi ostali, nisu ni vlasnik ni grupa, imaju pravo na podskup operacija sa fajlom UNIX/Linux: po tri bita (rwx – read, write, execute) za vlasnika, grupu i ostale određuju prava izvršavanja ove tri operacije

Zaštita - Linux l l 24/47 Značenje za fajlove: rwx rwx = 111 111 – read (r) – samo za čitanje r - - = 100 100 sadržaja fajla rw - r - - = 110 100 – write (w) – samo za pisanje, izmene fajla – execute (x) – fajl se može izvršavati Značenje za direktorijume: – read (r) – čitanje sadržaja direktorijuma – write (w) – mogu se dodavati i brisati fajlovi i poddirektorijumi – execute (x) – korisnik se može pozicionirati u direktorijum, prikazati sadržaj direktorijuma i pretraživati direktorijum.

Zaštita - Windows l l 25/47 Administrator Windows XP/Vista/7 formira korisničke grupe (user group) i u njih učlanjuje korisnike (user account) i druge grupe. Samo ako je fajl sistem NTFS, tipovi pristupa fajlovima (dozvole za rad sa fajlovima, folderima): – čitanje (read) – upis (write) – izvršavanje (execute): učitavanje fajla u memoriju i izvršavanje kao programa – izmene (modify): read + write + execute i pojedinačne dozvole za brisanje – puna kontrola (full control): sva prava, uključujući mogućnost dodele i oduzimanja NTFS dozvola i preuzimanje vlasništva – List Folders Contents – omogućeno da korisnik vidi sadržaj direktorijuma - foldera

Zaštita - Windows l l 26/47 NTFS dozvole se dodeljuju ili oduzimaju korisnicima i grupama, pri čemu svaki korisnik (ili grupa) predstavlja jedan zapis u tabeli (Access Control Entry, ACE) a skup svih dozvola korisnika – lista za kontrolu pristupa (access control list, ACL) Grupe i korisnici se u ovim tabelama predstavljaju numeričkim vrednostima SID (Security Identifiers) koje ih jednoznačno identifikuju.

Izgled ploče diska - podsećanje 27/47

Tvrdi disk - podsećanje pokretna ruka cilindar magnetna glava ploča 28/47 sektor

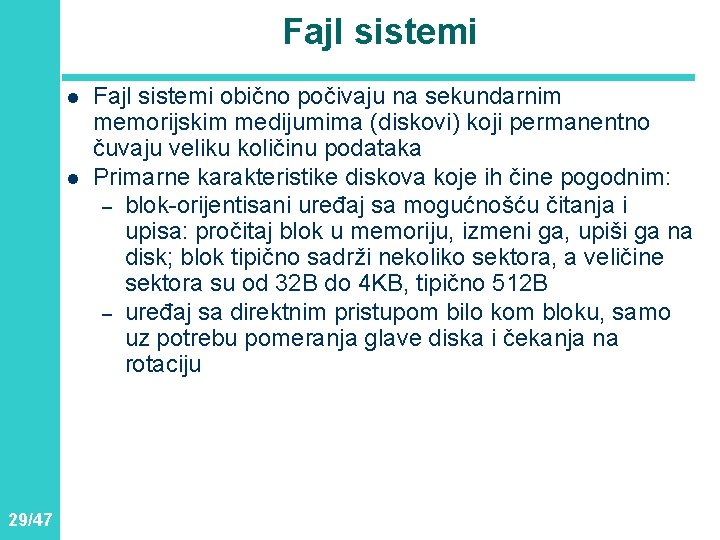

Fajl sistemi l l 29/47 Fajl sistemi obično počivaju na sekundarnim memorijskim medijumima (diskovi) koji permanentno čuvaju veliku količinu podataka Primarne karakteristike diskova koje ih čine pogodnim: – blok-orijentisani uređaj sa mogućnošću čitanja i upisa: pročitaj blok u memoriju, izmeni ga, upiši ga na disk; blok tipično sadrži nekoliko sektora, a veličine sektora su od 32 B do 4 KB, tipično 512 B – uređaj sa direktnim pristupom bilo kom bloku, samo uz potrebu pomeranja glave diska i čekanja na rotaciju

Fajl sistemi l l 30/47 Implementacije fajl sistema jako variraju i sve imaju svoje specifičnosti. Ovde se prikazuju samo neki osnovni principi Postoji mnogo fajl sistema u upotrebi, a jedan isti OS može podržavati i više fajl sistema. Npr. UNIX – UFS; Windows NT, XP, Vista – FAT, FAT 32 i NTFS; Linux – preko 40 fajl sistema, bazični je extended file system (ext 2, ext 3); CD-ROM (ISO 9660), DVD, flopi disk, . . .

Fajl sistemi - Linux l l 31/47 Nema slovne oznake za particije. Na vrhu je korenski direktorijum (root - /). Svaki direktorijum može imati drugi fajl sistem. Linux fajl sistemi: – Minix – najstariji, i verovatno najpouzdaniji UNIX-ov sistem fajlova – ext 2 – visoke performanse, pouzdan, podrazumevan na Linux sistemima – ext 3 – ext 2 proširen sa dnevnikom transakcija – praćenje svih promena u fajl sistemu i njihovo beleženje (dnevnik) radi povećanje pouzdanosti. – Reiser. FS – 8 do 15 puta brži od ext 2 pri radu sa fajlovima manjim od 1 KB – XFS – brz pri radu sa velikim fajlovima – JFS – 64 -bitni, razvijen prvo za IBM servere, dobar za rad sa ogromnim fajlovima

Fajl sistemi - Linux 32/47

Fajl sistemi – Windows, DOS l l 33/47 FAT (File Allocation Table) – jednostavan fajl sistem, realizovan u vidu FAT tabele sa 16 -bitnim adresiranjem. FAT tabela je mogla da adresira maksimalno 16535 klastera (npr. klaster 32 KB, max = 16535 x 32 KB = 529. 120 KB = 516, 7 MB) veliki gubici kroz internu fragmentaciju Ime fajla se zadaje u formatu 8. 3 – 8 znakova za ime i 3 znaka za tip Atributi fajla: H (hidden) – skriven, R (read-only) – samo za čitanje, S (system) – sistemska i A (archive) – namenjeni za izradu rezervne kopije podataka

Fajl sistemi - Windows l l l 34/47 FAT 32 – proširenje FAT, omogućeno 32 -bitno adresiranje, veličina klastera smanjena, smanjena interna fragmenatacije, rad sa diskovima većeg kapaciteta. FAT i FAT 32 koristi i Linux NTFS (New Technology File System) – pored standardnih atributa sadrži i proširene, namenjen za rad u mrežnom okruženju, mogućnost upravljanja pravima pristupa fajlu korisnicima i grupama, maksimalna veličina NTFS volumena od 2 TB do 16 TB, manji klasteri, mogućnost šifrovanja sadržja fajla, mogućnost kompresije. . . Svaki fajl u NTFS fajl sistemu je opisan pomoću jednog ili više zapisa u okviru posebnog fajla – MFT (Master File Table) Postoje dve MFT tabele. Linux čita NTFS, pisanje – na svoju odgovornost

Struktura fajl sistema l 35/47 Strukture podataka fajl sistema na disku potrebne da se realizuje fajl sistem (FS): – boot control block: na svakom volumenu tipično prvi blok na disku; sadrži informacije kako podići OS sa tog volumena; ako volumen nije butabilan, ovaj blok je prazan (UNIX FS: boot block, NTFS: partition boot sector) – volume control block: na svakom volumenu ili particiji sadrži globalne informacije o volumenu, kao što su broj blokova, veličina bloka, broj slobodnih blokova, pozakivač na prvi slobodni blok, broj slobodnih FCB (File Control Block), pokazivač na prvi slobodni FCB itd. (UFS: superblock, NTFS: master file table)

Struktura fajl sistema l 36/47 Particija može biti: – “presna” (“raw”) - ne sadrži fajl sistem: još nije uspostavljen fajl sistem (pre formatizacije, formatting) ili za posebne namene (npr. swap space ili za bazu podataka) – “pečena” (“cooked”) ili formatizovana (formatted) sadrži fajl sistem – boot – niz blokova u posebnom formatu koji se direktno učitavaju u memoriju i pokreće izvršavanje sa tačno određene lokacije u cilju učitavanja operativnog sistema – korena (root) – sadrži OS kernel i druge sistemske fajlove

Struktura fajl sistema l l 37/47 Mogućnost podrške više fajl sistema: dual-boot, svaka particija različiti fajl sistem, montiranje i udaljeni fajl sistemi Problem: kako efikasno omogućiti ovakvu heterogenost i transparentno ponuditi sve fajl sisteme u istoj lokalnoj strukturi direktorijuma?

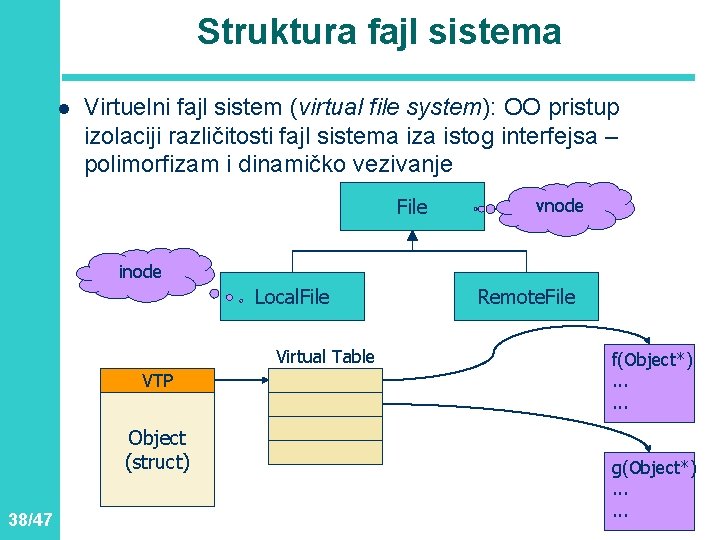

Struktura fajl sistema l Virtuelni fajl sistem (virtual file system): OO pristup izolaciji različitosti fajl sistema iza istog interfejsa – polimorfizam i dinamičko vezivanje File vnode inode Local. File Virtual Table VTP Object (struct) 38/47 Remote. File f(Object*). . . g(Object*). . .

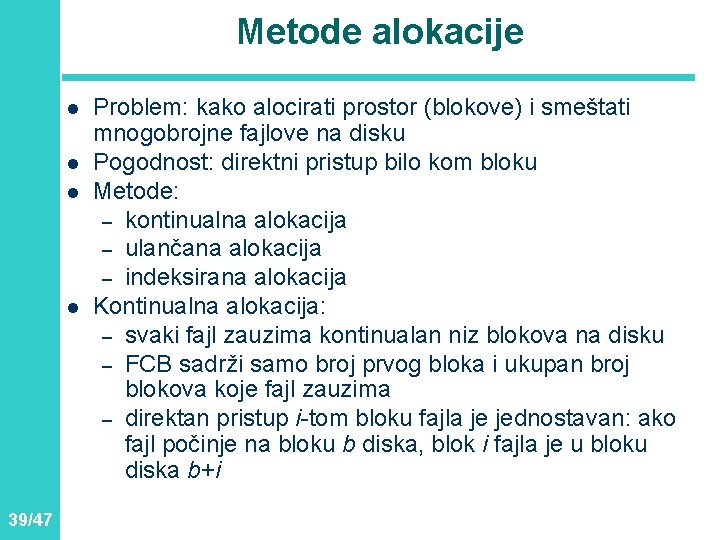

Metode alokacije l l 39/47 Problem: kako alocirati prostor (blokove) i smeštati mnogobrojne fajlove na disku Pogodnost: direktni pristup bilo kom bloku Metode: – kontinualna alokacija – ulančana alokacija – indeksirana alokacija Kontinualna alokacija: – svaki fajl zauzima kontinualan niz blokova na disku – FCB sadrži samo broj prvog bloka i ukupan broj blokova koje fajl zauzima – direktan pristup i-tom bloku fajla je jednostavan: ako fajl počinje na bloku b diska, blok i fajla je u bloku diska b+i

Metode alokacije l 40/47 Varijanta ulančane alokacije: File-Allocation Table (FAT, MS-DOS, IBM OS/2): – poseban deo svake particije zauzima FAT koja ima po jedan ulaz za svaki fizički blok na disku – svaki ulaz sadrži pokazivač na sledeći ulaz u lancu – direktorijum sadrži iste informacije kao i kod osnovne varijante – u suštini, pokazivači za ulančane liste se umesto u blokove smeštaju u FAT; blokovi sadrže samo podatke

Metode alokacije l l 41/47 FAT – pogodnosti: jednostavni i efikasni algoritmi, uključujući i za direktan pristup ako je FAT keširan u memoriji ili je njegov veći deo u jednom bloku Mane: – ako FAT nije ceo u memoriji, može da uzrokuje mnogo šetanja glave diska za pristup susednim blokovima – veoma osetljiv na otkaze - bilo kakvo oštećenje u FAT uzrokuje velike štete

Izgled ploče diska - podsećanje 42/47

Defragmentacija l l l 43/47 Fragmentacija fajlova je pojava da delovi (fragmenti) fajla, prilikom upisa na površinu ploča diska, ne obrazuju sekvencijalni (jedan za drugim) niz blokova (klastera) na površini ploča diska. Čitanje i pisanje duže, glava diska se češće pomera. Treba svesti na minimum Rešenje: defragmentacija fajl sistema – fragmenti (delovi) fajla se smeštaju jedni uz druge, obrazuju sekvencijalni niz blokova (klastera) Koriste se posebni programi za defragmentaciju, mogu biti sastavni deo OS ili od nezavisnih proizvođača. Opasnost: u slučaju nestanka napajanja, može doći do gubitka ili oštećenja podataka.

Defragmentacija l 44/47 Pre defragmentacije proveriti sam fajl sistem, skeniranje a povremeno proveriti i površinu ploča diska – da li ima bad sectors ?

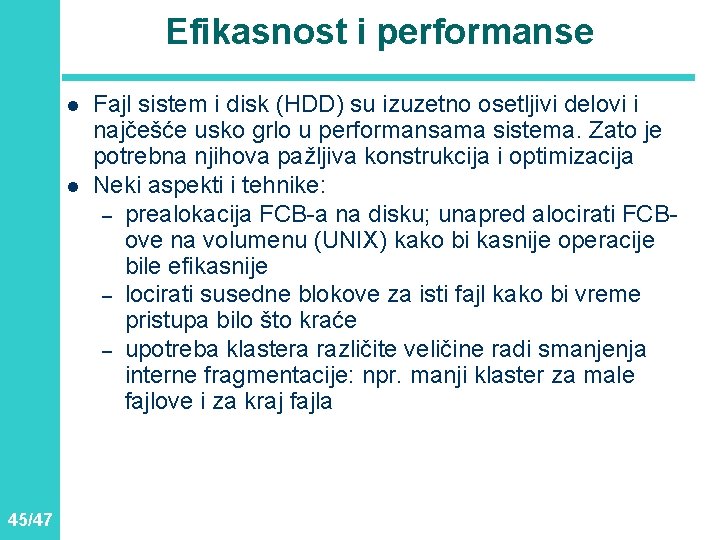

Efikasnost i performanse l l 45/47 Fajl sistem i disk (HDD) su izuzetno osetljivi delovi i najčešće usko grlo u performansama sistema. Zato je potrebna njihova pažljiva konstrukcija i optimizacija Neki aspekti i tehnike: – prealokacija FCB-a na disku; unapred alocirati FCBove na volumenu (UNIX) kako bi kasnije operacije bile efikasnije – locirati susedne blokove za isti fajl kako bi vreme pristupa bilo što kraće – upotreba klastera različite veličine radi smanjenja interne fragmentacije: npr. manji klaster za male fajlove i za kraj fajla

Efikasnost i performanse – – – 46/47 upotreba dinamičkih strukura neograničene dimenzije umesto ograničenih struktura sa statičkim dimenzijama keširanje praktično neizostavno; za sekvencijalni pristup, read-ahead keširanje: učitavanje bloka unapred asinhroni upis podataka

Oporavak od otkaza l l 47/47 Mnoge informacije o strukturi fajl sistema na disku čuvaju se u kešu u memoriji. Šta se dešava ako sistem otkaže pre nego što te podatke snimi na disk? – Otkaz, oštećenje fajl sistema Potreba za pokretanjem posebnih programa za oporavak od otkaza: analiziraju nekonzistentnu strukturu fajl sistema i pokušavaju da je restauriraju (UNIX - fsck, MS-DOS - chkdsk). Uspeh zavisi od fajl sistema i veličine problema Jedan pristup povećanju otpornosti na otkaze – sinhroni upis podataka na disk Obavezno redovno arhiviranje kopija (backup): – kompletan – inkrementalan – samo promene od zadatog datuma i vremena
