Visoka škola elektrotehnike i računarstva strukovnih studija Beograd Servis mobilnih komunikacija mr Miloš Pejanović, dipl. inž. milos. pejanovic@viser. edu. rs

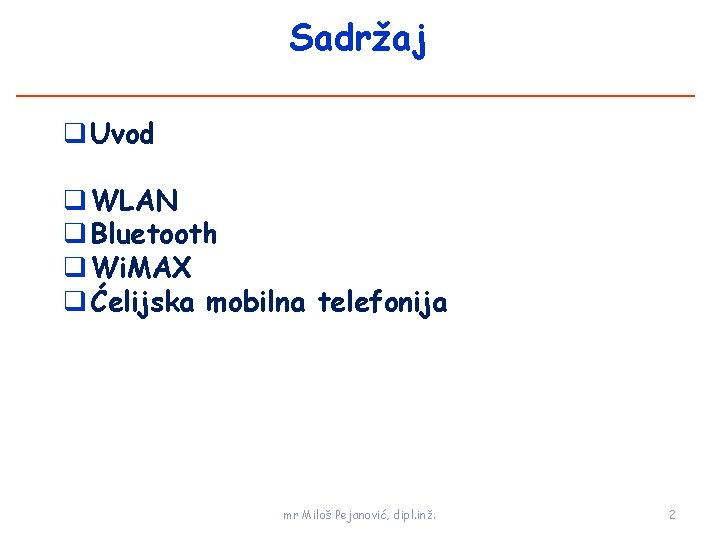

Sadržaj q Uvod q WLAN q Bluetooth q Wi. MAX q Ćelijska mobilna telefonija mr Miloš Pejanović, dipl. inž. 2

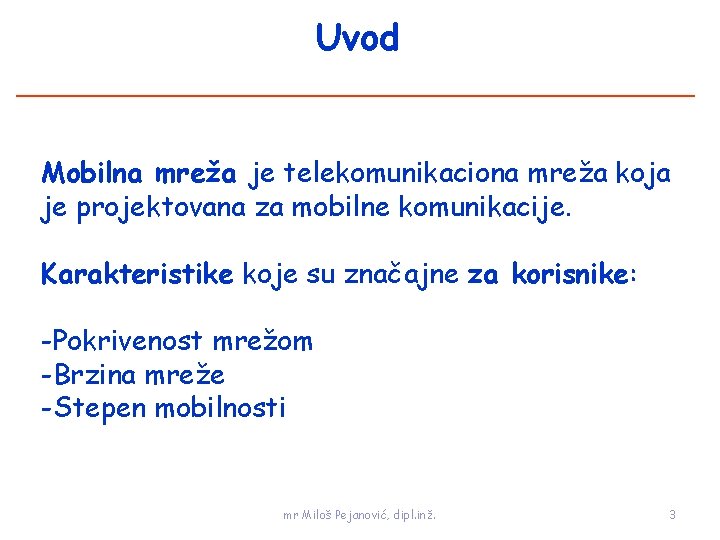

Uvod Mobilna mreža je telekomunikaciona mreža koja je projektovana za mobilne komunikacije. Karakteristike koje su značajne za korisnike: -Pokrivenost mrežom -Brzina mreže -Stepen mobilnosti mr Miloš Pejanović, dipl. inž. 3

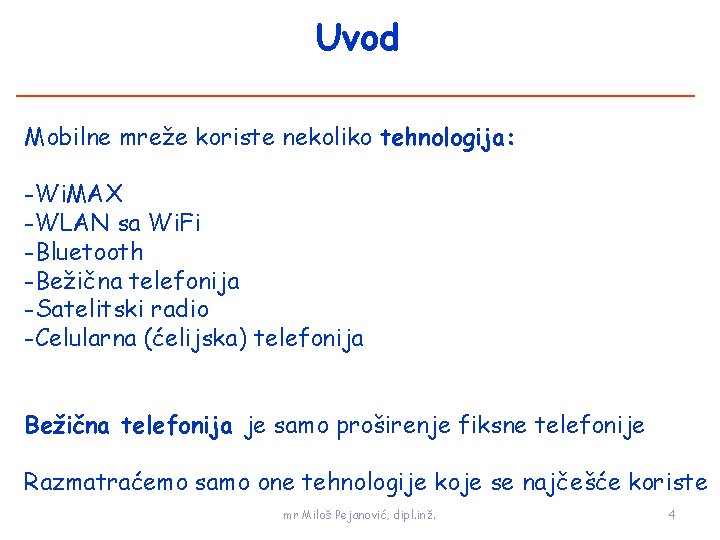

Uvod Mobilne mreže koriste nekoliko tehnologija: -Wi. MAX -WLAN sa Wi. Fi -Bluetooth -Bežična telefonija -Satelitski radio -Celularna (ćelijska) telefonija Bežična telefonija je samo proširenje fiksne telefonije Razmatraćemo samo one tehnologije koje se najčešće koriste mr Miloš Pejanović, dipl. inž. 4

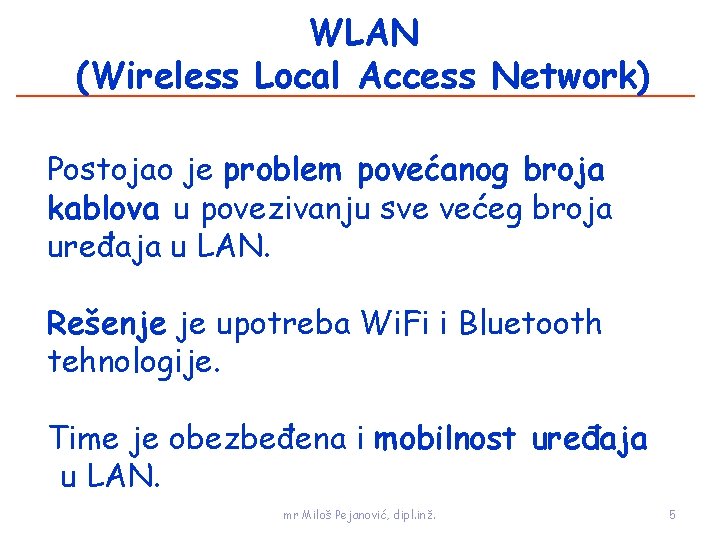

WLAN (Wireless Local Access Network) Postojao je problem povećanog broja kablova u povezivanju sve većeg broja uređaja u LAN. Rešenje je upotreba Wi. Fi i Bluetooth tehnologije. Time je obezbeđena i mobilnost uređaja u LAN. mr Miloš Pejanović, dipl. inž. 5

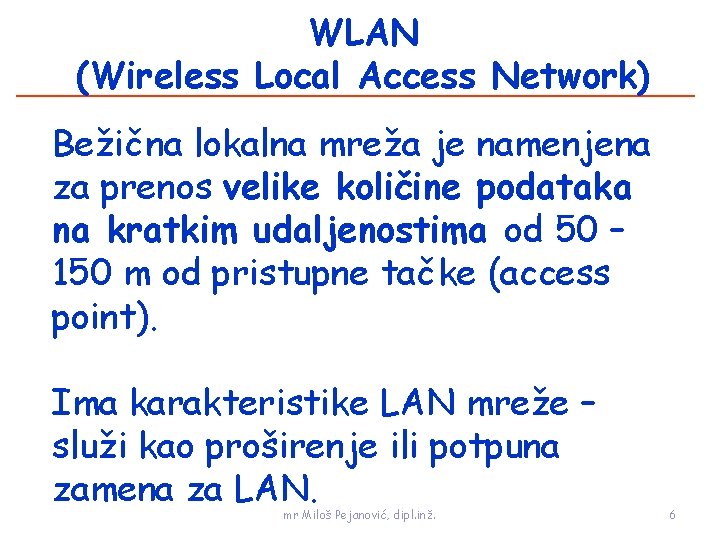

WLAN (Wireless Local Access Network) Bežična lokalna mreža je namenjena za prenos velike količine podataka na kratkim udaljenostima od 50 – 150 m od pristupne tačke (access point). Ima karakteristike LAN mreže – služi kao proširenje ili potpuna zamena za LAN. mr Miloš Pejanović, dipl. inž. 6

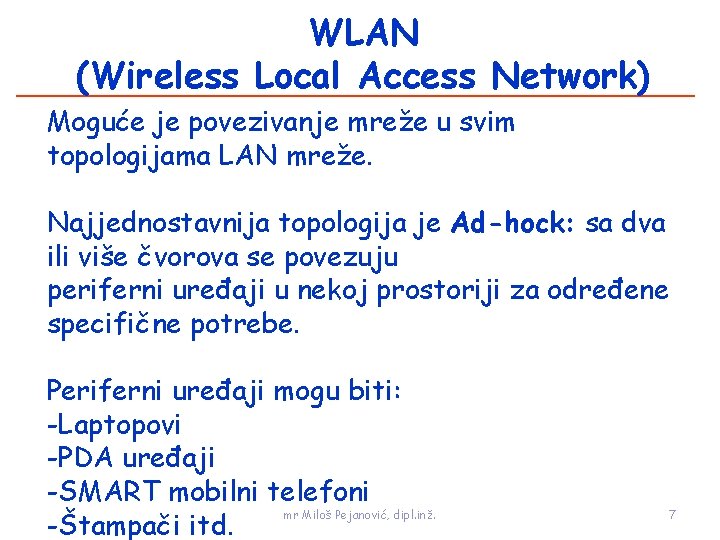

WLAN (Wireless Local Access Network) Moguće je povezivanje mreže u svim topologijama LAN mreže. Najjednostavnija topologija je Ad-hock: sa dva ili više čvorova se povezuju periferni uređaji u nekoj prostoriji za određene specifične potrebe. Periferni uređaji mogu biti: -Laptopovi -PDA uređaji -SMART mobilni telefoni mr Miloš Pejanović, dipl. inž. -Štampači itd. 7

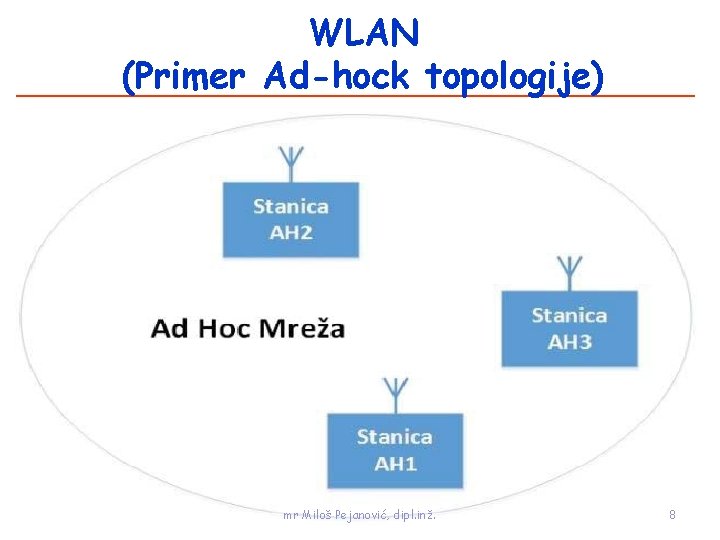

WLAN (Primer Ad-hock topologije) mr Miloš Pejanović, dipl. inž. 8

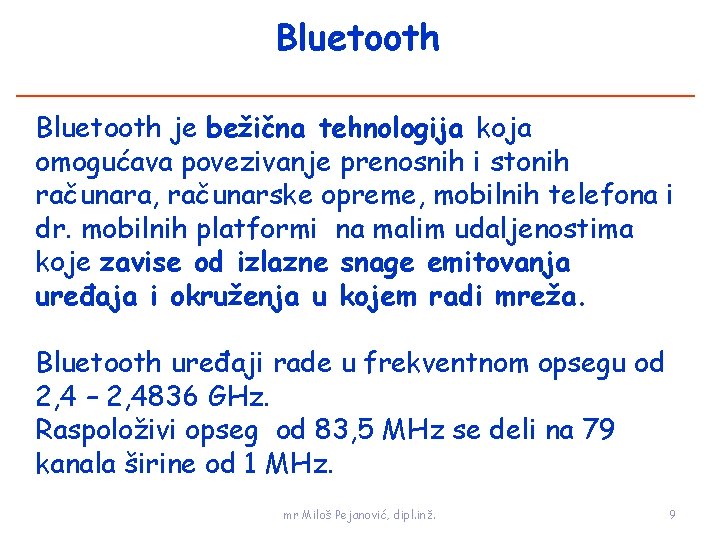

Bluetooth je bežična tehnologija koja omogućava povezivanje prenosnih i stonih računara, računarske opreme, mobilnih telefona i dr. mobilnih platformi na malim udaljenostima koje zavise od izlazne snage emitovanja uređaja i okruženja u kojem radi mreža. Bluetooth uređaji rade u frekventnom opsegu od 2, 4 – 2, 4836 GHz. Raspoloživi opseg od 83, 5 MHz se deli na 79 kanala širine od 1 MHz. mr Miloš Pejanović, dipl. inž. 9

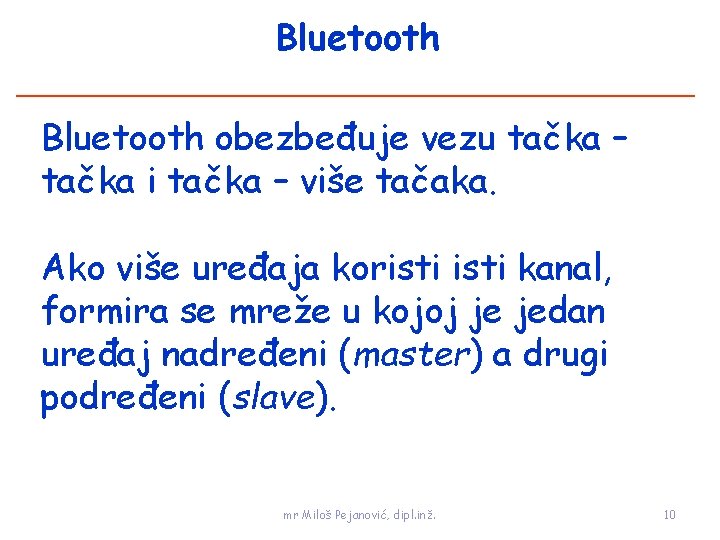

Bluetooth obezbeđuje vezu tačka – tačka i tačka – više tačaka. Ako više uređaja koristi kanal, formira se mreže u kojoj je jedan uređaj nadređeni (master) a drugi podređeni (slave). mr Miloš Pejanović, dipl. inž. 10

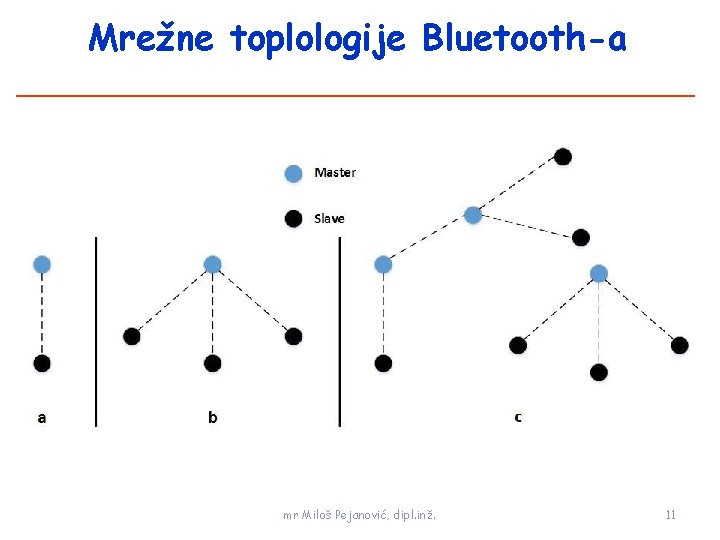

Mrežne toplologije Bluetooth-a mr Miloš Pejanović, dipl. inž. 11

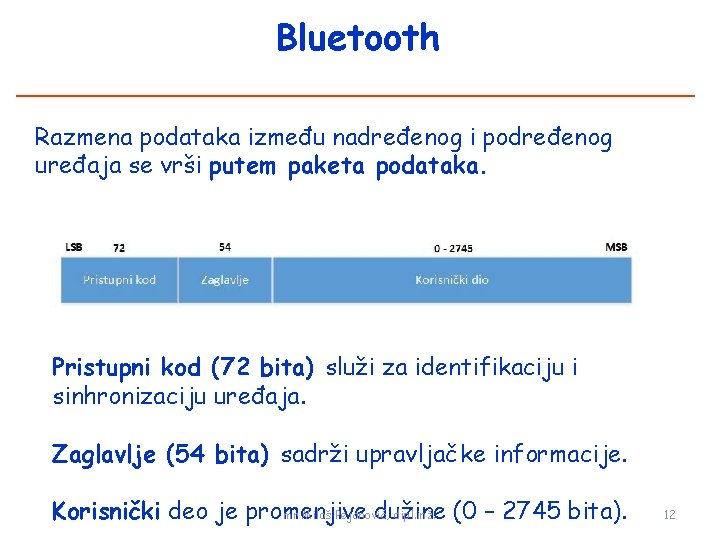

Bluetooth Razmena podataka između nadređenog i podređenog uređaja se vrši putem paketa podataka. Pristupni kod (72 bita) služi za identifikaciju i sinhronizaciju uređaja. Zaglavlje (54 bita) sadrži upravljačke informacije. mr Miloš Pejanović, dipl. inž. (0 – 2745 bita). Korisnički deo je promenjive dužine 12

Wi. MAX (Worldwide Interoperability for Microwave Access) Omogućava vezu između bazne stanice i korisnika na većim udaljenostima od Wi. Fi, čak i do 50 km. U praksi se češće koristi od 3 – 10 km udaljenosti. Omogućava velike protoke, čak i do 100 Mb/s. Koristi se za širokopojasni pristup Internetu tamo gde bi izgradnja žičane infrastrukture bila kompleksna i neisplativa. mr Miloš Pejanović, dipl. inž. 13

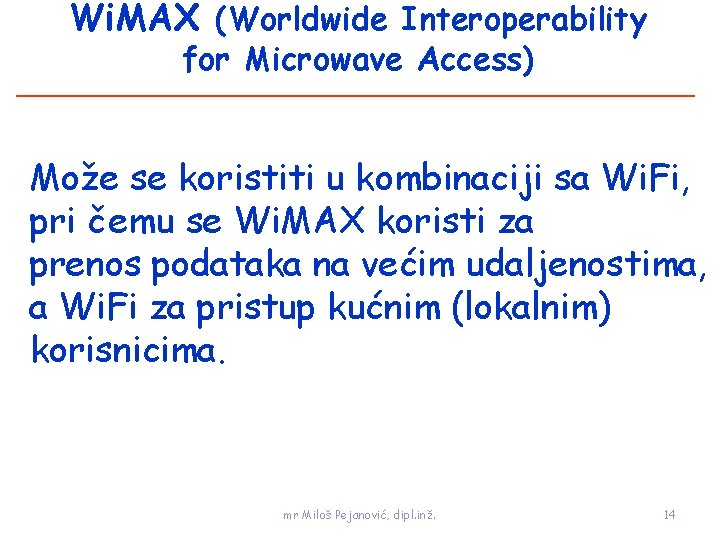

Wi. MAX (Worldwide Interoperability for Microwave Access) Može se koristiti u kombinaciji sa Wi. Fi, pri čemu se Wi. MAX koristi za prenos podataka na većim udaljenostima, a Wi. Fi za pristup kućnim (lokalnim) korisnicima. mr Miloš Pejanović, dipl. inž. 14

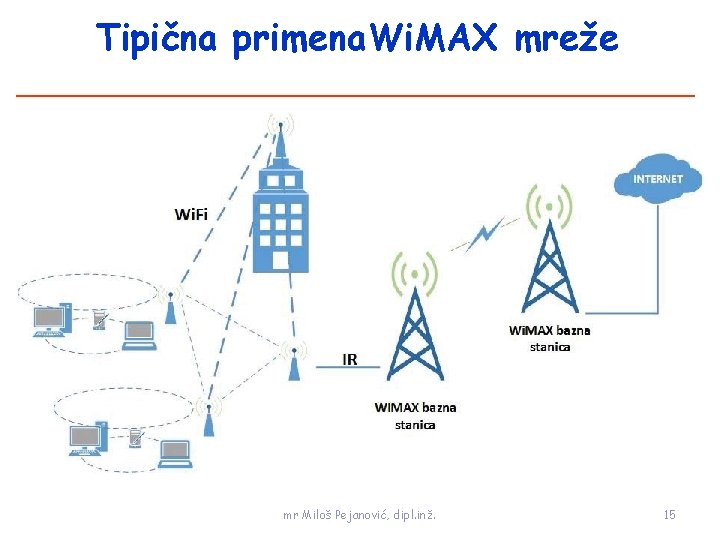

Tipična primena. Wi. MAX mreže mr Miloš Pejanović, dipl. inž. 15

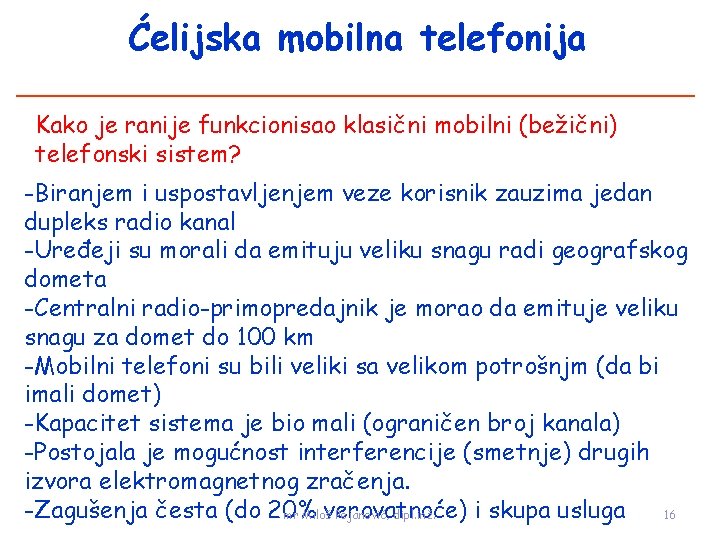

Ćelijska mobilna telefonija Kako je ranije funkcionisao klasični mobilni (bežični) telefonski sistem? -Biranjem i uspostavljenjem veze korisnik zauzima jedan dupleks radio kanal -Uređeji su morali da emituju veliku snagu radi geografskog dometa -Centralni radio-primopredajnik je morao da emituje veliku snagu za domet do 100 km -Mobilni telefoni su bili veliki sa velikom potrošnjm (da bi imali domet) -Kapacitet sistema je bio mali (ograničen broj kanala) -Postojala je mogućnost interferencije (smetnje) drugih izvora elektromagnetnog zračenja. -Zagušenja česta (do 20% verovatnoće) i skupa usluga mr Miloš Pejanović, dipl. inž. 16

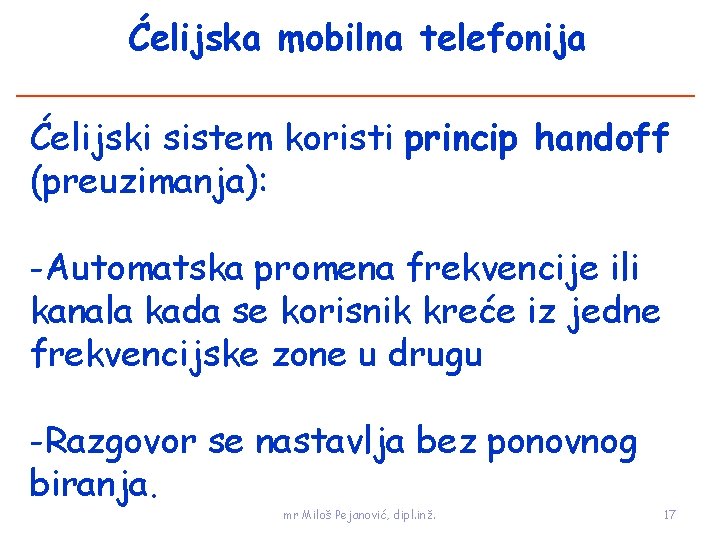

Ćelijska mobilna telefonija Ćelijski sistem koristi princip handoff (preuzimanja): -Automatska promena frekvencije ili kanala kada se korisnik kreće iz jedne frekvencijske zone u drugu -Razgovor se nastavlja bez ponovnog biranja. mr Miloš Pejanović, dipl. inž. 17

Ćelijska mobilna telefonija Ćelijske mreže koriste princip višestruke upotrebe radio frekvencija. Geografska oblast se deli u regionalne ćelije. Svaka ćelija ima baznu stanicu koja se nalazi u centru ćelije i opslužuje mobilne telefone. Susednim baznim stanicama se dodeljuju različite frekvencije da bi se izbegla interferencija signala. U realnosti, oblik ćelije zavisi od konfiguracije terena i načina širenja elektromagnetskih talasa. mr Miloš Pejanović, dipl. inž. 18

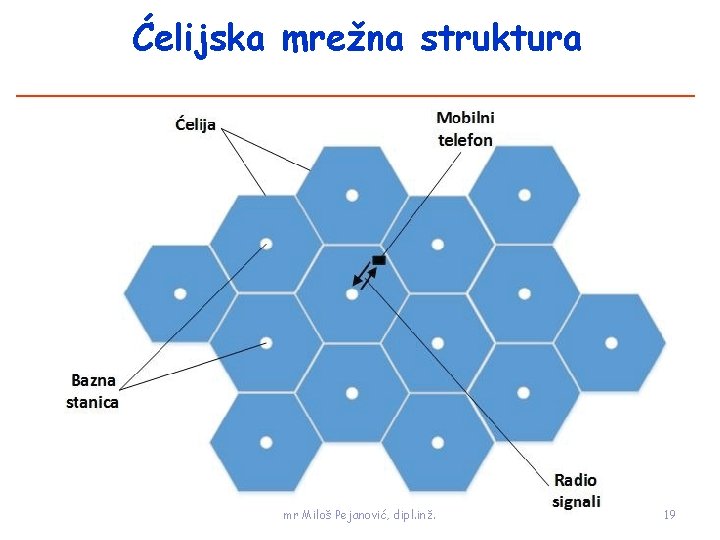

Ćelijska mrežna struktura mr Miloš Pejanović, dipl. inž. 19

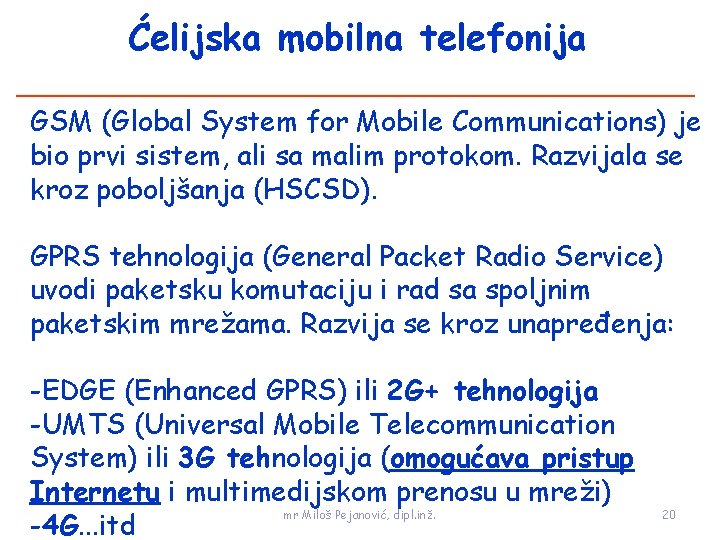

Ćelijska mobilna telefonija GSM (Global System for Mobile Communications) je bio prvi sistem, ali sa malim protokom. Razvijala se kroz poboljšanja (HSCSD). GPRS tehnologija (General Packet Radio Service) uvodi paketsku komutaciju i rad sa spoljnim paketskim mrežama. Razvija se kroz unapređenja: -EDGE (Enhanced GPRS) ili 2 G+ tehnologija -UMTS (Universal Mobile Telecommunication System) ili 3 G tehnologija (omogućava pristup Internetu i multimedijskom prenosu u mreži) mr Miloš Pejanović, dipl. inž. -4 G. . . itd 20

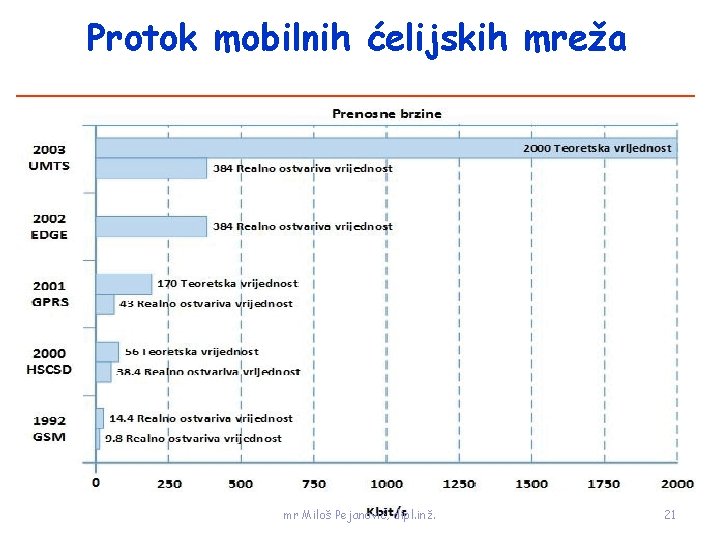

Protok mobilnih ćelijskih mreža mr Miloš Pejanović, dipl. inž. 21

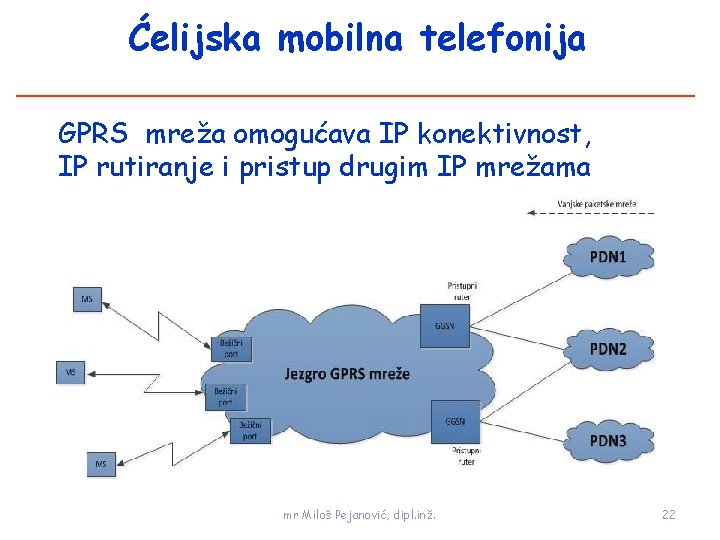

Ćelijska mobilna telefonija GPRS mreža omogućava IP konektivnost, IP rutiranje i pristup drugim IP mrežama mr Miloš Pejanović, dipl. inž. 22

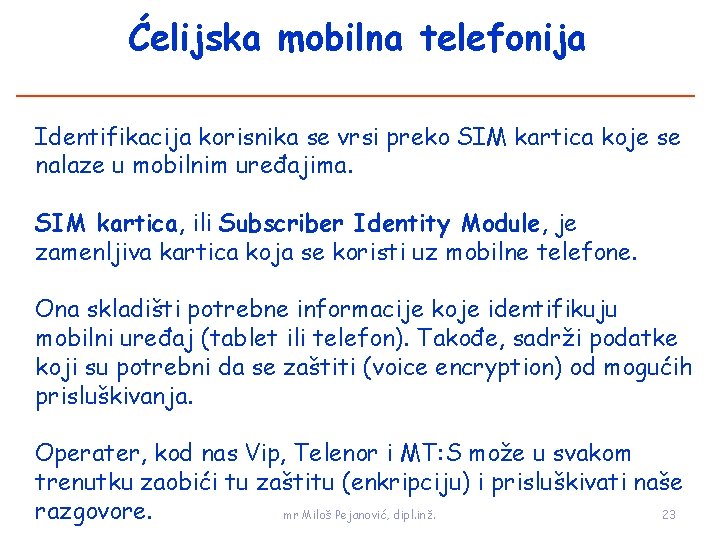

Ćelijska mobilna telefonija Identifikacija korisnika se vrsi preko SIM kartica koje se nalaze u mobilnim uređajima. SIM kartica, ili Subscriber Identity Module, je zamenljiva kartica koja se koristi uz mobilne telefone. Ona skladišti potrebne informacije koje identifikuju mobilni uređaj (tablet ili telefon). Takođe, sadrži podatke koji su potrebni da se zaštiti (voice encryption) od mogućih prisluškivanja. Operater, kod nas Vip, Telenor i MT: S može u svakom trenutku zaobići tu zaštitu (enkripciju) i prisluškivati naše razgovore. mr Miloš Pejanović, dipl. inž. 23

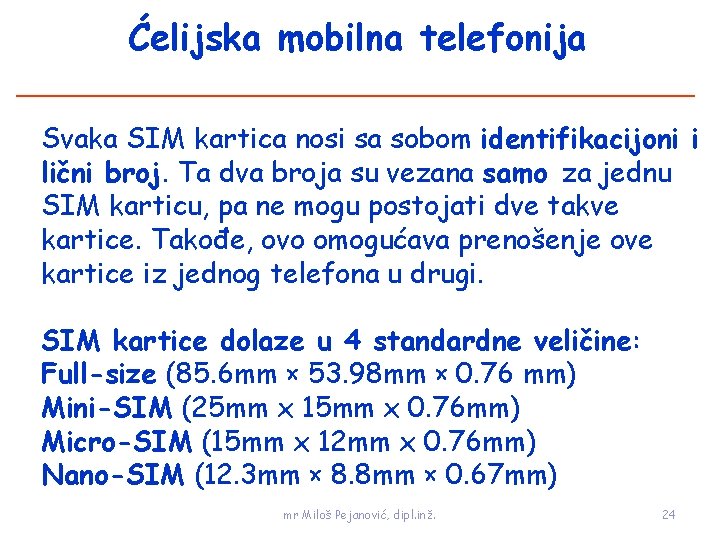

Ćelijska mobilna telefonija Svaka SIM kartica nosi sa sobom identifikacijoni i lični broj. Ta dva broja su vezana samo za jednu SIM karticu, pa ne mogu postojati dve takve kartice. Takođe, ovo omogućava prenošenje ove kartice iz jednog telefona u drugi. SIM kartice dolaze u 4 standardne veličine: Full-size (85. 6 mm × 53. 98 mm × 0. 76 mm) Mini-SIM (25 mm x 15 mm x 0. 76 mm) Micro-SIM (15 mm x 12 mm x 0. 76 mm) Nano-SIM (12. 3 mm × 8. 8 mm × 0. 67 mm) mr Miloš Pejanović, dipl. inž. 24

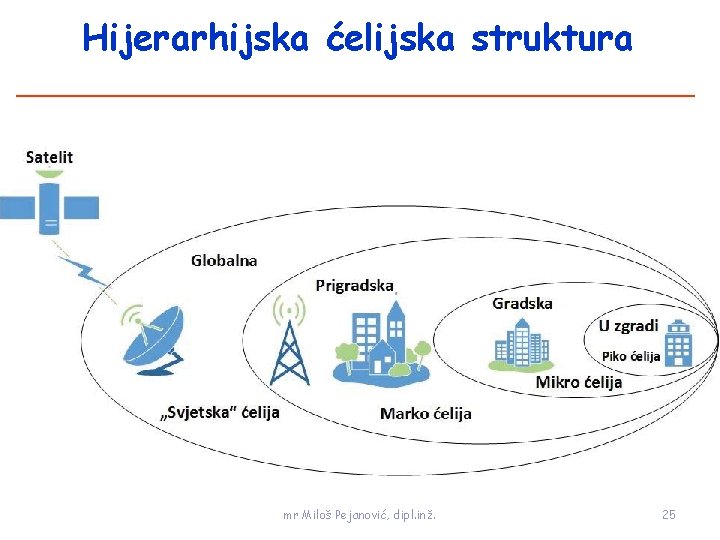

Hijerarhijska ćelijska struktura mr Miloš Pejanović, dipl. inž. 25

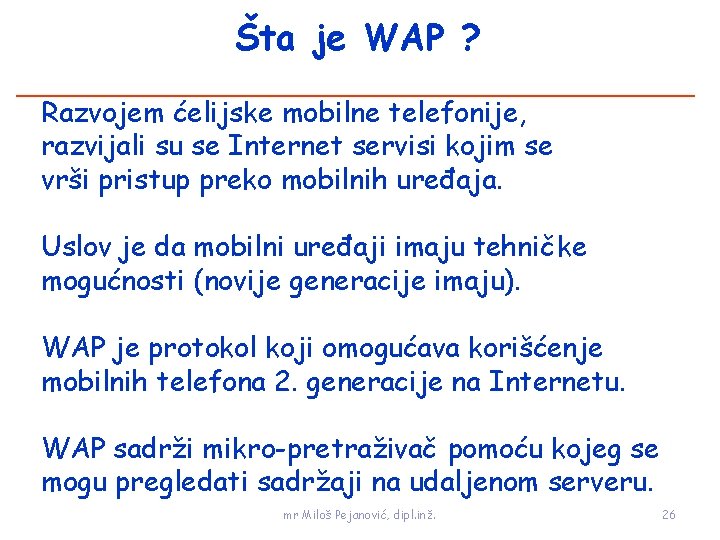

Šta je WAP ? Razvojem ćelijske mobilne telefonije, razvijali su se Internet servisi kojim se vrši pristup preko mobilnih uređaja. Uslov je da mobilni uređaji imaju tehničke mogućnosti (novije generacije imaju). WAP je protokol koji omogućava korišćenje mobilnih telefona 2. generacije na Internetu. WAP sadrži mikro-pretraživač pomoću kojeg se mogu pregledati sadržaji na udaljenom serveru. mr Miloš Pejanović, dipl. inž. 26

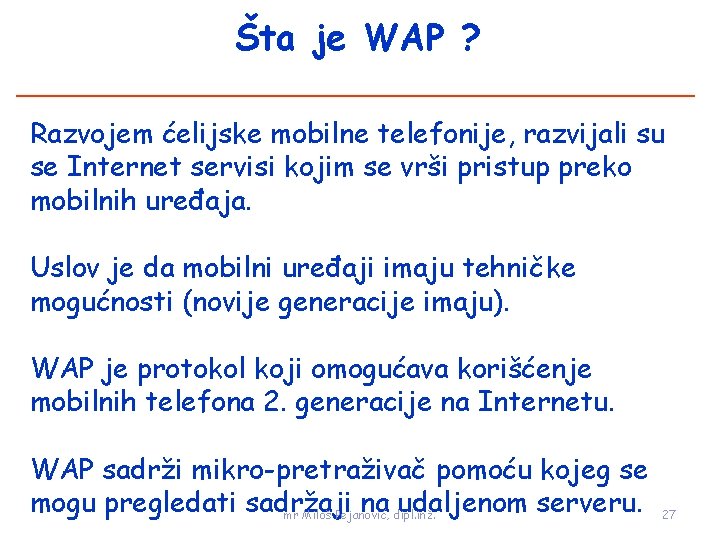

Šta je WAP ? Razvojem ćelijske mobilne telefonije, razvijali su se Internet servisi kojim se vrši pristup preko mobilnih uređaja. Uslov je da mobilni uređaji imaju tehničke mogućnosti (novije generacije imaju). WAP je protokol koji omogućava korišćenje mobilnih telefona 2. generacije na Internetu. WAP sadrži mikro-pretraživač pomoću kojeg se mogu pregledati sadržaji na udaljenom serveru. mr Miloš Pejanović, dipl. inž. 27

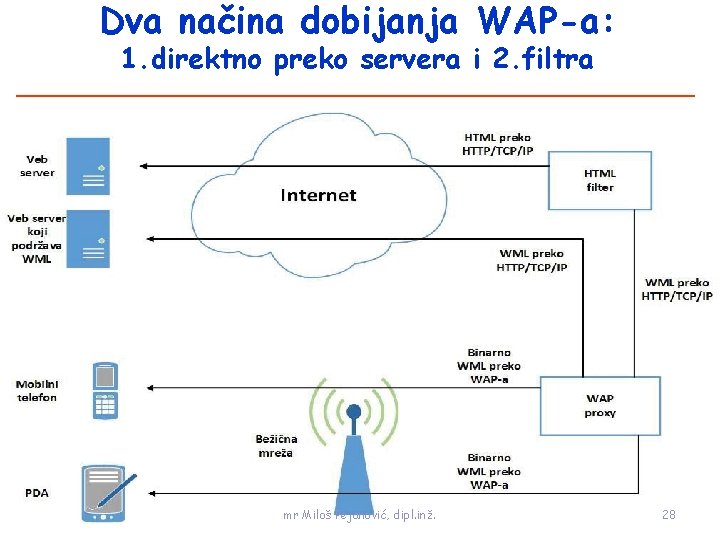

Dva načina dobijanja WAP-a: 1. direktno preko servera i 2. filtra mr Miloš Pejanović, dipl. inž. 28

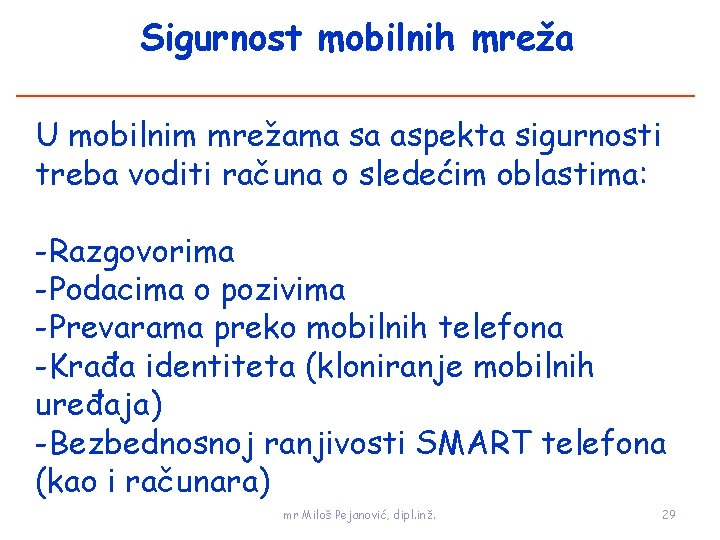

Sigurnost mobilnih mreža U mobilnim mrežama sa aspekta sigurnosti treba voditi računa o sledećim oblastima: -Razgovorima -Podacima o pozivima -Prevarama preko mobilnih telefona -Krađa identiteta (kloniranje mobilnih uređaja) -Bezbednosnoj ranjivosti SMART telefona (kao i računara) mr Miloš Pejanović, dipl. inž. 29

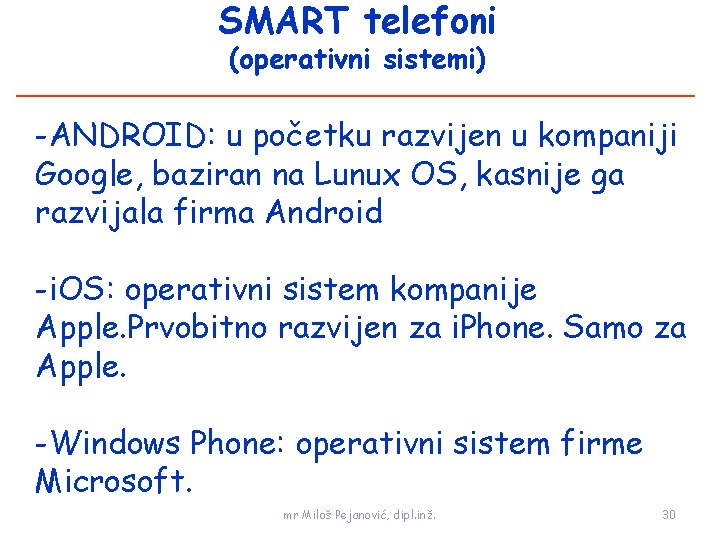

SMART telefoni (operativni sistemi) -ANDROID: u početku razvijen u kompaniji Google, baziran na Lunux OS, kasnije ga razvijala firma Android -i. OS: operativni sistem kompanije Apple. Prvobitno razvijen za i. Phone. Samo za Apple. -Windows Phone: operativni sistem firme Microsoft. mr Miloš Pejanović, dipl. inž. 30

SMART telefoni (operativni sistemi) mr Miloš Pejanović, dipl. inž. 31

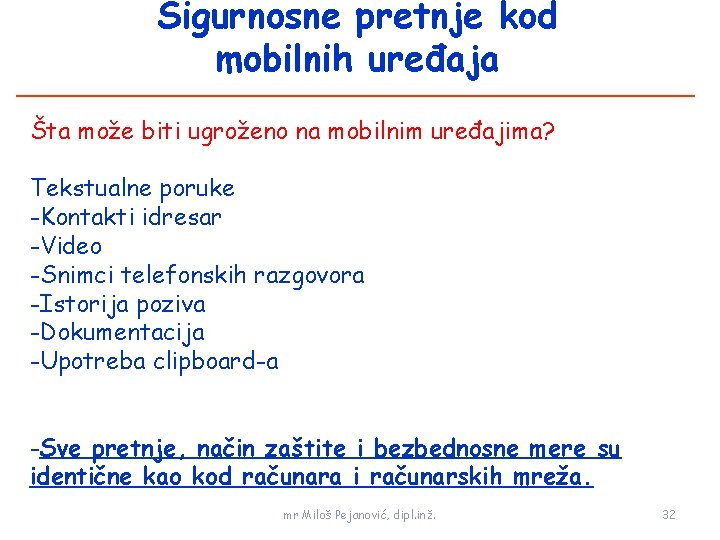

Sigurnosne pretnje kod mobilnih uređaja Šta može biti ugroženo na mobilnim uređajima? Tekstualne poruke -Kontakti idresar -Video -Snimci telefonskih razgovora -Istorija poziva -Dokumentacija -Upotreba clipboard-a -Sve pretnje, način zaštite i bezbednosne mere su identične kao kod računara i računarskih mreža. mr Miloš Pejanović, dipl. inž. 32

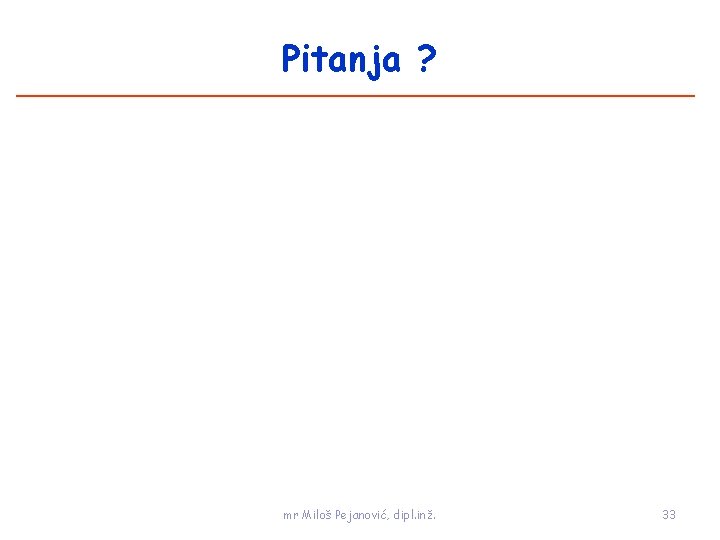

Pitanja ? mr Miloš Pejanović, dipl. inž. 33
