Visie Dion en duurzaamheid Van energiemanagement naar duurzaam

Visie Dion en duurzaamheid Van energiemanagement naar duurzaam gebouw Bijeenkomst Pioneering / IDF Wim Wind Peter van Gulik 10/30/2020 1

Energiebesparing in de Industrie Inhoud: • Voorstellen • Duurzaamheid van (bestaande) gebouwen in tijd van economische laagconjunctuur • Dion aanpak energieconsumptie analyse • Praktijkvoorbeelden • Effecten op energie-inkoop 10/30/2020 2

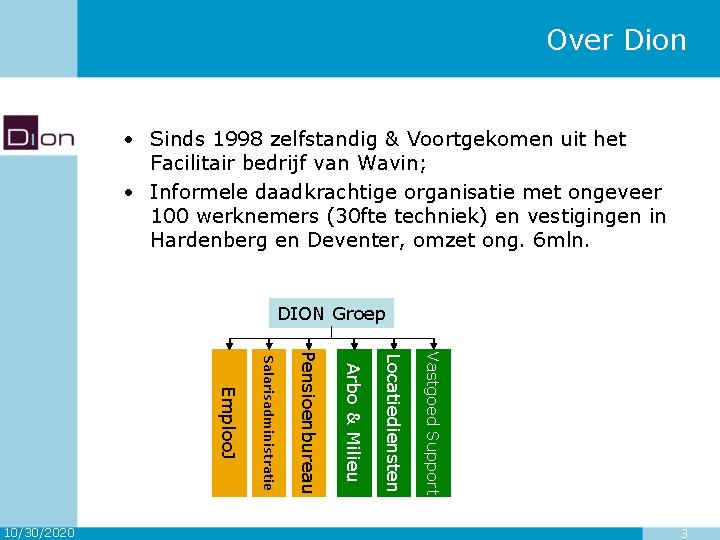

Over Dion • Sinds 1998 zelfstandig & Voortgekomen uit het Facilitair bedrijf van Wavin; • Informele daadkrachtige organisatie met ongeveer 100 werknemers (30 fte techniek) en vestigingen in Hardenberg en Deventer, omzet ong. 6 mln. DION Groep Vastgoed Support Locatiediensten Arbo & Milieu Pensioenbureau Salarisadministratie Emploo. J 10/30/2020 3

Voorstellen 10/30/2020 4

Ontwikkeling bestaand vastgoed Exploitatie, beheer en onderhoud Revitaliseren kosten / kwaliteit Ontwikkel & bouw tijd 10/30/2020 5

Op weg naar duurzaam vastgoed 10/30/2020 6

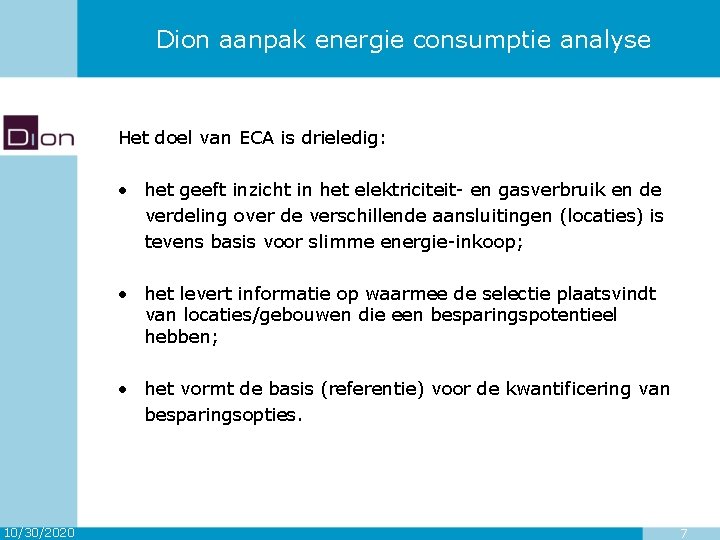

Dion aanpak energie consumptie analyse Het doel van ECA is drieledig: • het geeft inzicht in het elektriciteit- en gasverbruik en de verdeling over de verschillende aansluitingen (locaties) is tevens basis voor slimme energie-inkoop; • het levert informatie op waarmee de selectie plaatsvindt van locaties/gebouwen die een besparingspotentieel hebben; • het vormt de basis (referentie) voor de kwantificering van besparingsopties. 10/30/2020 7

Dion aanpak energie consumptie analyse Aanpak is sterk afhankelijk wat het bedrijf al gedaan heeft: • • • Energie-monitoring aanwezig? MJA energiebesparing deelnemer? Energie efficiency plan (EEP) aanwezig? Status Milieu- en energiezorg? Meerjaren onderhoudsplanning aanwezig? Machinepark en installatie detailgegevens digitaal beschikbaar? • Bedrijfstijden machines en installaties A. d. h. v. ECA “checklist” worden zaken opgenomen en vastgelegd. 10/30/2020 8

Dion aanpak energie consumptie analyse • Opname van, o. a. : – – – – Elektriciteit, gas en waterfacturen (1 jr. ) inname en lozing. Eventuele aanwezige (energie)zorgsystemen Machinepark, productieproces Gebouwen Verlichting Warmte opwekkingsystemen Koude opweksystemen Persluchtsystemen Vacuümsystemen Pompinstallaties Aandrijvingen Stoom Specifieke bedrijfsinstallaties Eventuele energiemetingen met een “Energy analyser” Per onderdeel brengen we in kaart of het “stand der Techniek” is, d. w. z. energetisch de beste oplossing. 10/30/2020 9

Dion aanpak energie consumptie analyse De opgenomen zaken worden zoveel mogelijk getoetst aan een referentieverbruik: Voorbeelden: Totaal energieverbruik in relatie met gereed product – Gasverbruik tbv verwarming in relatie met inhoud gebouw – Enz. – O. a. Agentschap NL (voorheen Senter. Novem) heeft, door jaarlijkse MJA energiebesparing monitoring, veel kentallen beschikbaar. Energie E-G-W Gereed product (st. , kg, ton etc) Grondstoffen 10/30/2020 10

Dion aanpak energie consumptie analyse Bedrijfs (productie) proces Voorraad Grondstoffen handeling Breken Malen Mengen Extruderen Spuitgieten Blazen Nabewerking Opslag Expeditie Transport Facilities Verlichting Verwarming Koeling Perslucht Indien mogelijk zoveel mogelijk toetsen aan bekende kentallen 10/30/2020 11

Dion aanpak energie consumptie analyse Locatie 3 en 5 dieper onderzoek gewenst 10/30/2020 12

Dion aanpak energie consumptie analyse Rapportage, conform regelgeving (vastgelegd in Infomil E 16 Energie handleiding energie besparingsonderzoeken) • O. a. energiebalansen. 10/30/2020 13

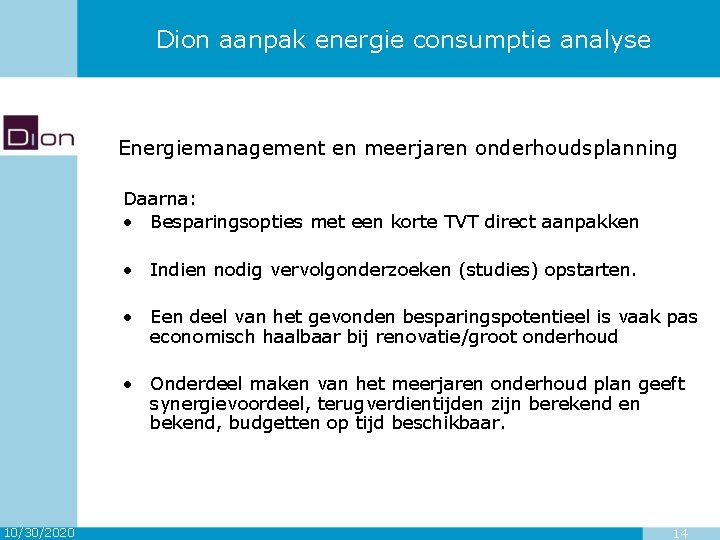

Dion aanpak energie consumptie analyse Energiemanagement en meerjaren onderhoudsplanning Daarna: • Besparingsopties met een korte TVT direct aanpakken • Indien nodig vervolgonderzoeken (studies) opstarten. • Een deel van het gevonden besparingspotentieel is vaak pas economisch haalbaar bij renovatie/groot onderhoud • Onderdeel maken van het meerjaren onderhoud plan geeft synergievoordeel, terugverdientijden zijn berekend en bekend, budgetten op tijd beschikbaar. 10/30/2020 14

De praktijk! 10/30/2020 15

Ervaring Dion Energiebesparing alleen interessant in combinatie met kostenbesparing! Veelal zijn er kosten te besparen zonder directe energiebesparing, o. a. - Netwerk- en aansluitkosten - Energiebelasting - Goed beheren en eventueel verlagen van gecontracteerd vermogen Deze “verborgen” kosten kunnen we traceren d. m. v. een goede factuur analyse. Besparing inzetten als energiebesparende investering: bijv. - Isoleren - Energiezuinige verlichting - Energiezuinige warmte koude opwekking - etc. 10/30/2020 16

Praktijk voorbeelden • “Best Practice” • • • 10/30/2020 Aandrijvingen Warmte Koudeopslag ipv CV en Airco Spanningsverlaging Verlichting Hergebruik restwarmte Perslucht 17

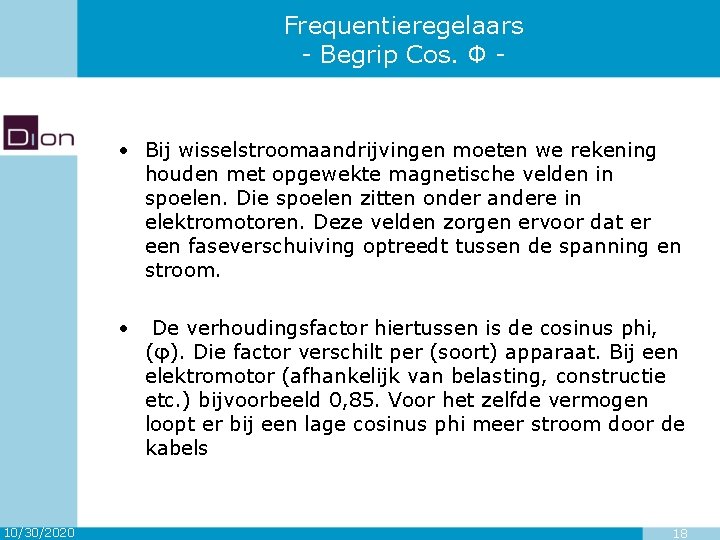

Frequentieregelaars - Begrip Cos. Φ - • Bij wisselstroomaandrijvingen moeten we rekening houden met opgewekte magnetische velden in spoelen. Die spoelen zitten onder andere in elektromotoren. Deze velden zorgen ervoor dat er een faseverschuiving optreedt tussen de spanning en stroom. • 10/30/2020 De verhoudingsfactor hiertussen is de cosinus phi, (φ). Die factor verschilt per (soort) apparaat. Bij een elektromotor (afhankelijk van belasting, constructie etc. ) bijvoorbeeld 0, 85. Voor het zelfde vermogen loopt er bij een lage cosinus phi meer stroom door de kabels 18

- Begrip Cos. Φ – voor Technici - 10/30/2020 19

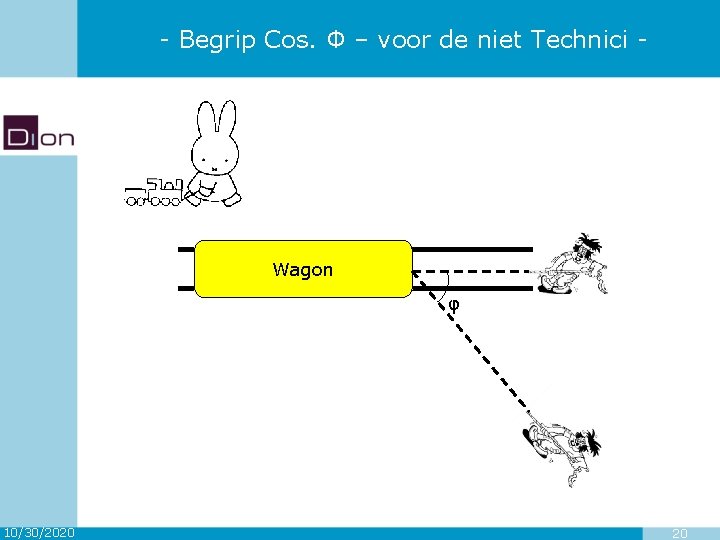

- Begrip Cos. Φ – voor de niet Technici - Wagon φ 10/30/2020 20

Frequentieregelaars - Aandrijvingen - • Cos φ aandrijfmotor circa 0, 86 bij vollast. • Aandrijfmotor niet in vollast resulteert in slechtere Cos φ. – Gevolg, “blind” stromen, onnodige energieverliezen. • Inzet van frequentieregelaars heft dit op, enerzijds wordt alleen dat vermogen verbruikt wat nodig is en anderzijds worden de “blind” stromen beperkt. • Een flinke energiebesparing is veelal haalbaar. – Voordelen: prima regelbaar, efficiënt energieverbruik – Minder onderhoud(€) t. o. v. gelijkstroomaandrijvingen – Nadeel: “Hoge” aanschafprijs 10/30/2020 21

Intelligente transformatoren - Aandrijvingen - • Er zijn vanzelfsprekend ook aandrijvingen die “onderbelast” worden (slechte cos φ) en niet toerengeregeld mogen zijn, dan biedt het inzetten van intelligente transformatoren energie besparingskansen. • Frequentie en daarmee het toerental blijft gelijk, door de aanvoerspanning te verlagen lijkt het of de elektromotor continu in vollast draait. 10/30/2020 22

Aandrijvingen Frequentieregelaars toepasbaar op o. a. : • • • 10/30/2020 Compressoren Pompen Aandrijving machines met veel wisselende belasting Ventilatoren Etc. Intelligente spanning transformatoren toepasbaar op o. a. : • • Draaibanken Pompen Roltrappen Aandrijving machines met veel wisselende belasting 23

Voorbeeld: KW verbruik vacuümpomp 10/30/2020 24

Voorbeeld: Cos Phi vacuümpomp 10/30/2020 25

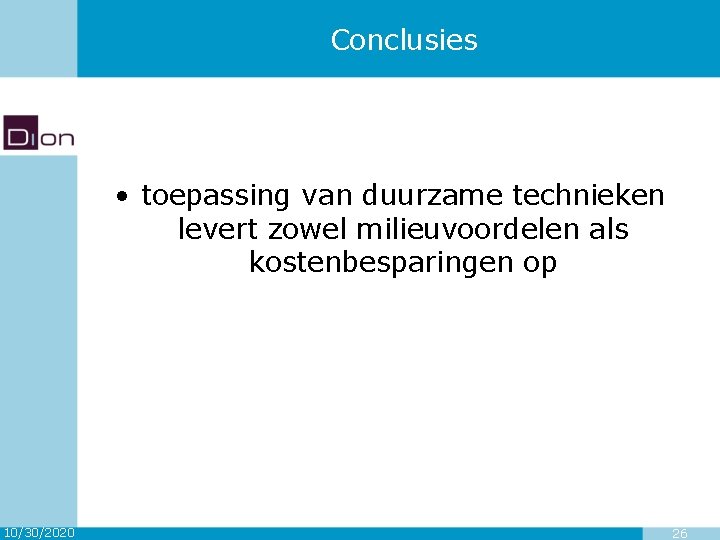

Conclusies • toepassing van duurzame technieken levert zowel milieuvoordelen als kostenbesparingen op 10/30/2020 26

Energie-inkoop en energiebesparing 10/30/2020 27

Effecten op energie-inkoop Situatie elektriciteitsmarkt 2012 APX/Endex http: //www. apxendex. com/ Alleen levering en bemetering zijn vrije markten! 10/30/2020 28

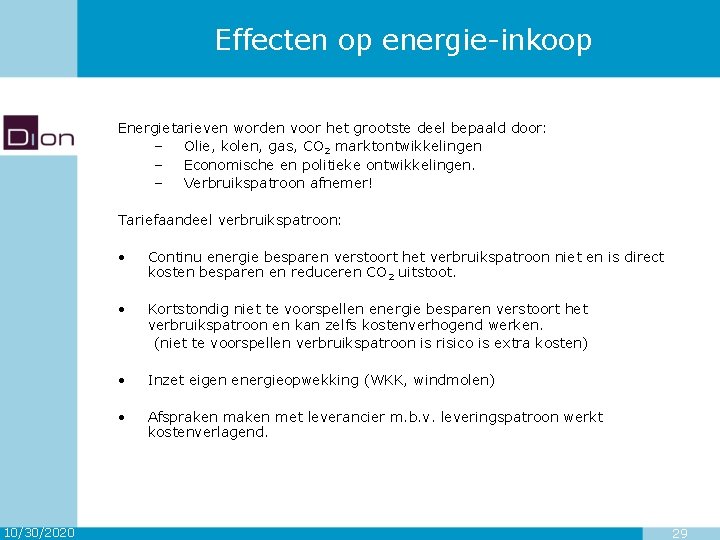

Effecten op energie-inkoop Energietarieven worden voor het grootste deel bepaald door: – Olie, kolen, gas, CO 2 marktontwikkelingen – Economische en politieke ontwikkelingen. – Verbruikspatroon afnemer! Tariefaandeel verbruikspatroon: 10/30/2020 • Continu energie besparen verstoort het verbruikspatroon niet en is direct kosten besparen en reduceren CO 2 uitstoot. • Kortstondig niet te voorspellen energie besparen verstoort het verbruikspatroon en kan zelfs kostenverhogend werken. (niet te voorspellen verbruikspatroon is risico is extra kosten) • Inzet eigen energieopwekking (WKK, windmolen) • Afspraken met leverancier m. b. v. leveringspatroon werkt kostenverlagend. 29

Effecten op energie-inkoop -Peakload aandeel – Tarief o. a. bepaald door: Start/stop kosten centrales, bron is veelal WKK en gascentrales -Baseload aandeel – Tarief o. a. bepaald door: Geen start/stop kosten centrales, bron is veelal kolen en kernenergie -Piekreductie loont! 10/30/2020 30

Tot Slot 10/30/2020 31

Energiebesparing (Neder)land 10/30/2020 32

Onze uitnodiging … Wij denken graag verder, we kunnen meer voor elkaar betekenen als we delen Hartelijk dank voor uw aandacht! 10/30/2020 33
