Virtual Router Redundancy Protocol TCC - 1º SEMINÁRIO Turma: Tecnologia em Redes de Computadores

Virtual Router Redundancy Protocol TCC - 1º SEMINÁRIO Turma: Tecnologia em Redes de Computadores – 6° Semestre Nome: Leonardo Pinto Martins

- Motivação O que é o VRRP Andamento Cenário Testes Próximos passos Cronograma Referências

- Motivação O que é o VRRP Andamento Cenário Testes Próximos passos Cronograma Referências

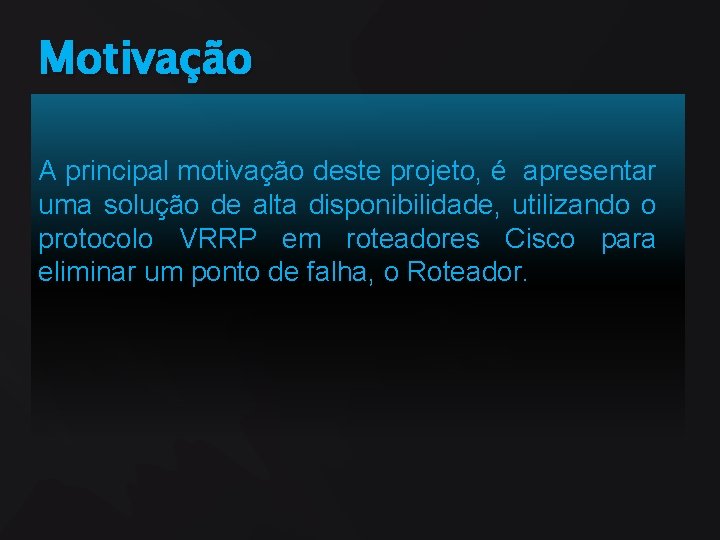

Motivação A principal motivação deste projeto, é apresentar uma solução de alta disponibilidade, utilizando

Motivação A principal motivação deste projeto, é apresentar uma solução de alta disponibilidade, utilizando o protocolo VRRP em roteadores Cisco para eliminar um ponto de falha, o Roteador.

O que é VRRP É um protocolo de rede que tem como função prover

O que é VRRP É um protocolo de rede que tem como função prover alta disponibilidade. Cria roteadores virtuais, que são uma representação abstrata de múltiplos roteadores, ou seja, roteadores master e backup. O gateway padrão de um host participante é atribuído ao roteador virtual em vez de um roteador físico.

Andamento - Até o momento foi instalado três roteadores Cisco, sendo dois modelos 1841

Andamento - Até o momento foi instalado três roteadores Cisco, sendo dois modelos 1841 e um 2811, um Switch kaiomy 8 portas e um PC que será usado como servidor. - O VRRP já esta configurado nos dois roteadores 1841. - Realizado testes de conectividade e funcionalidade do Protocolo.

Cenário

Cenário

Cenário Bancada de testes.

Cenário Bancada de testes.

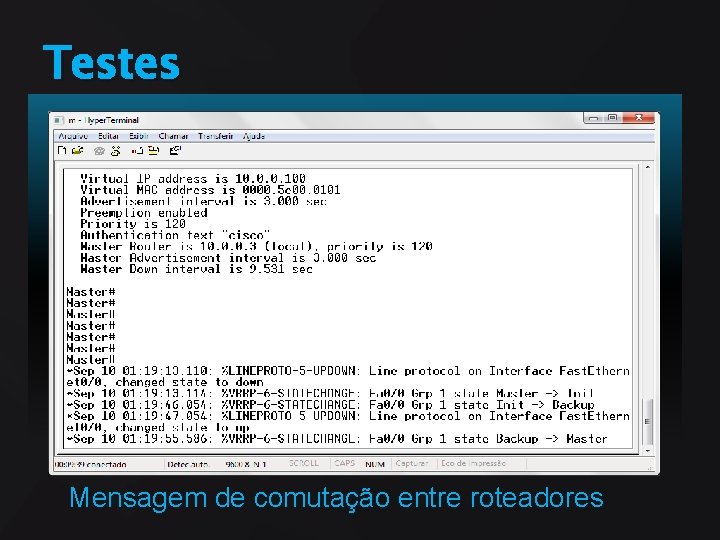

Testes Mensagem de comutação entre roteadores

Testes Mensagem de comutação entre roteadores

Testes Realizado testes de conectividade com Ping utilizando o VRRP nos roteadores.

Testes Realizado testes de conectividade com Ping utilizando o VRRP nos roteadores.

Próximos passos - Implementar mais um roteador na rede para que participe com a

Próximos passos - Implementar mais um roteador na rede para que participe com a aplicação do protocolo. - Analisar o funcionamento do protocolo. - Comparar o VRRP com HSRP(Hot Standby Router Protocol). - Utilizar ferramenta Wireshark para teste.

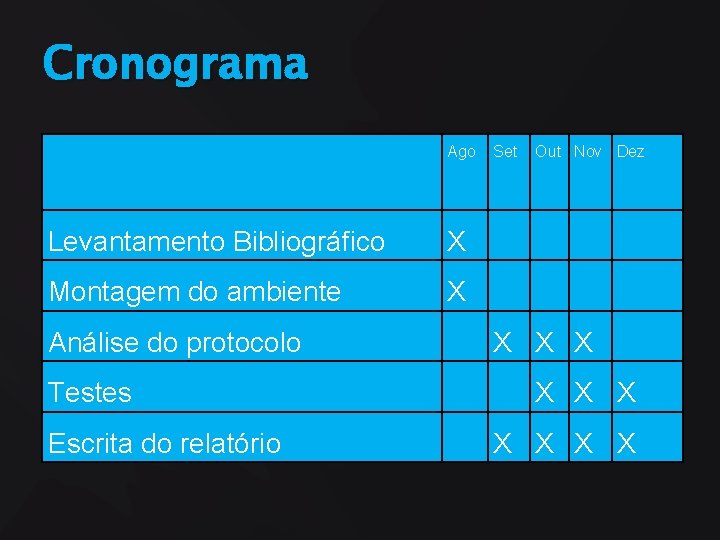

Cronograma Ago Set Out Nov Dez Levantamento Bibliográfico X Montagem do ambiente X Análise

Cronograma Ago Set Out Nov Dez Levantamento Bibliográfico X Montagem do ambiente X Análise do protocolo X X X Testes Escrita do relatório X X X X

Referências [P&R] VRRP x HSRP x GLB Disponível em: tftp: //blog. ccna. com. br/2008/12/16/prvrrp-x-hsrp-x-glbp/.

Referências [P&R] VRRP x HSRP x GLB Disponível em: tftp: //blog. ccna. com. br/2008/12/16/prvrrp-x-hsrp-x-glbp/. Acessado 06/09/12 PDF Configuring VRRP Disponível em: <http: //www. cisco. com/en/US/docs/ios_xe/ipapp/configuration/guide/ipa pp_vrrp_xe. pdf/> Acesso em 05 agosto 2012. Arquivo da categoria “VRRP” Disponível em: <http: //www. bentow. com. br/category/vrrp/> Acesso em 07 agosto 2012. Network Working Group R. Hinden” Disponível em: <http: //www. bentow. com. br/category/vrrp/> Acesso em 05 agosto 2012
