Vindkraft p Killingsandudden Av Kristina Odeblad och Erik
![Vindkraft på Killingsandudden Av: Kristina Odeblad och Erik Nordgaard Vindkraft på Killingsandudden Av: Kristina Odeblad och Erik Nordgaard](https://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-1.jpg)
Vindkraft på Killingsandudden Av: Kristina Odeblad och Erik Nordgaard
![Vindkraft på Killingsandudden • • • Lokalisering Infrastruktur Teknisk beskrivning Ekonomiska kalkyler Miljöaspekter Vindkraft på Killingsandudden • • • Lokalisering Infrastruktur Teknisk beskrivning Ekonomiska kalkyler Miljöaspekter](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-2.jpg)

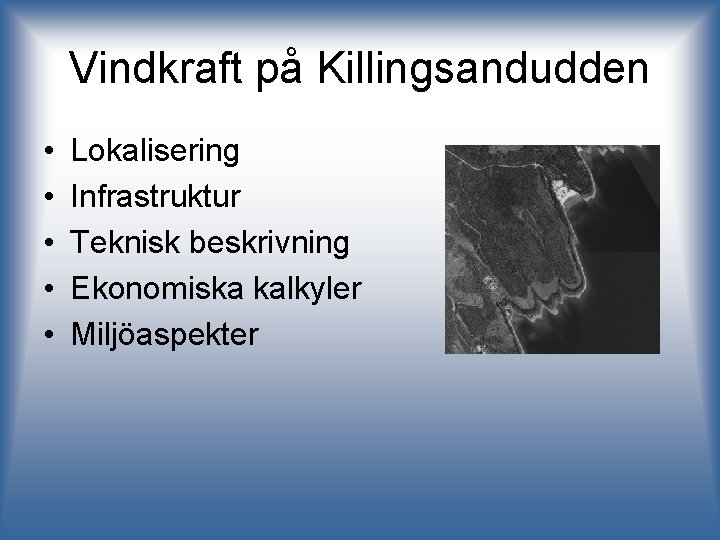

Vindkraft på Killingsandudden • • • Lokalisering Infrastruktur Teknisk beskrivning Ekonomiska kalkyler Miljöaspekter
![Lokalisering Lokalisering](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-3.jpg)
Lokalisering
![Infrastruktur • 840 meter ny väg • 4000 meter elkabel under mark Infrastruktur • 840 meter ny väg • 4000 meter elkabel under mark](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-4.jpg)
Infrastruktur • 840 meter ny väg • 4000 meter elkabel under mark
![Teknisk beskrivning Fuhrlaender FL-2500 Effekt: 2, 5 MW Antal blad: 3 Masthöjd: 100 meter Teknisk beskrivning Fuhrlaender FL-2500 Effekt: 2, 5 MW Antal blad: 3 Masthöjd: 100 meter](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-5.jpg)
Teknisk beskrivning Fuhrlaender FL-2500 Effekt: 2, 5 MW Antal blad: 3 Masthöjd: 100 meter Rotordiameter: 80 / 90 /100 meter Årsproduktion: 5 167 / 6 088 / 7 180 MWh Variabelt varvtal Pitchreglering
![Vindens energiinnehåll Vindens energiinnehåll](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-6.jpg)
Vindens energiinnehåll
![Val av rotordiameter • Ideal: R = [2*Pt / ρ*Cp*u 3*π]½ = 40 m Val av rotordiameter • Ideal: R = [2*Pt / ρ*Cp*u 3*π]½ = 40 m](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-7.jpg)
Val av rotordiameter • Ideal: R = [2*Pt / ρ*Cp*u 3*π]½ = 40 m 80 meters rotordiameter 90 meters rotordiameter 100 meters rotordiameter Ce = 0, 42 vid u = 11 m/s Ce = 0, 40 vid u = 11 m/s Ce = 0, 38 vid u = 11 m/s
![100 meters rotordiameter • Är ekonomiskt lönsam – Ökad årsproduktion: 1 092 MWh/år – 100 meters rotordiameter • Är ekonomiskt lönsam – Ökad årsproduktion: 1 092 MWh/år –](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-8.jpg)
100 meters rotordiameter • Är ekonomiskt lönsam – Ökad årsproduktion: 1 092 MWh/år – Ökad investeringskostnad: 1, 75 miljoner kr – Årliga kostnader ökar inte – Ökad årlig intäkt: 0, 6 miljoner kr
![Ekonomiska kalkyler • Investeringskostnad: 24 miljoner kronor • Årlig kostnad: 280 tusen kronor • Ekonomiska kalkyler • Investeringskostnad: 24 miljoner kronor • Årlig kostnad: 280 tusen kronor •](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-9.jpg)

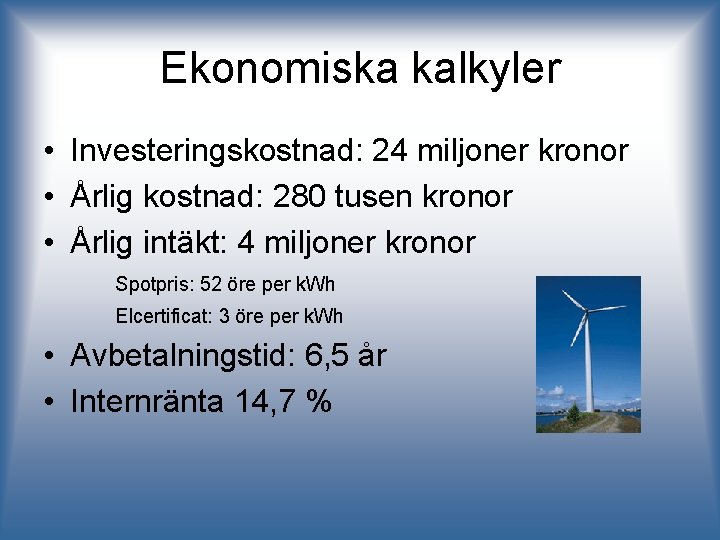

Ekonomiska kalkyler • Investeringskostnad: 24 miljoner kronor • Årlig kostnad: 280 tusen kronor • Årlig intäkt: 4 miljoner kronor Spotpris: 52 öre per k. Wh Elcertificat: 3 öre per k. Wh • Avbetalningstid: 6, 5 år • Internränta 14, 7 %
![Miljöaspekter Landskapsbild Miljöaspekter Landskapsbild](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-10.jpg)

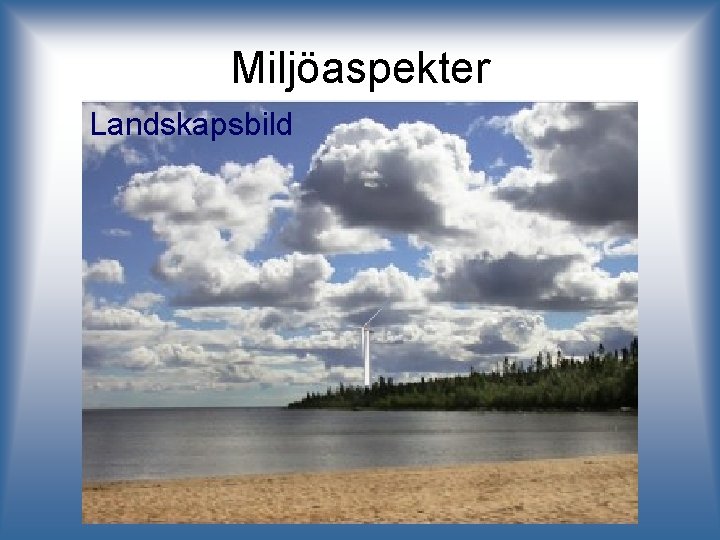

Miljöaspekter Landskapsbild
![Ljudutbredning Ljudnivåer: Vid verk: 106, 5 d. B Vid stuga: 33. 9 d. B Ljudutbredning Ljudnivåer: Vid verk: 106, 5 d. B Vid stuga: 33. 9 d. B](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-11.jpg)
Ljudutbredning Ljudnivåer: Vid verk: 106, 5 d. B Vid stuga: 33. 9 d. B
![Skuggor och reflexer Verket antas påverka ljuskänsliga områden upp till en kilometer. Skuggtider per Skuggor och reflexer Verket antas påverka ljuskänsliga områden upp till en kilometer. Skuggtider per](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-12.jpg)
Skuggor och reflexer Verket antas påverka ljuskänsliga områden upp till en kilometer. Skuggtider per år: Norra stugan Totalt 8 timmar under 34 dagar. Södra stugan Totalt 14 timmar under 44 dagar. Killingsanden Totalt 22 timmar under 60 dagar.
![Miljöaspekter • Djur och natur Flyttfåglar • Lokal miljöpåverkan Inga utsläpp Platsen kan återställas Miljöaspekter • Djur och natur Flyttfåglar • Lokal miljöpåverkan Inga utsläpp Platsen kan återställas](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-13.jpg)
Miljöaspekter • Djur och natur Flyttfåglar • Lokal miljöpåverkan Inga utsläpp Platsen kan återställas
![Frågor Frågor](http://slidetodoc.com/presentation_image_h/8f7ee17381eb6c58d5ed1e0dc334d4ac/image-14.jpg)
Frågor
