Ville de Joinville-le-Pont Schéma directeur cyclable Présenté en Conseil Municipal du 1 er décembre 2009
Sommaire 1. Préambule 3 2. Etat des lieux et orientations 5 3. Programmation des aménagements - Année 2009 - 2010/2011 - 2012/2014 - Le plus long terme 15 16 18 25 33 4. Au-delà des itinéraires 42 5. Annexes : Estimations financières 52
1. Préambule La ville de Joinville-le-Pont a décidé de porter une politique de développement durable exemplaire et solidaire. Un des axes structurants est de réduire l’émission de gaz à effets de serre pour répondre à l’urgence des défis du réchauffement climatique. Les transports constituant la première source d’émissions de gaz à effet de serre en France (26 % des émissions nationales) et connaissant une croissance rapide, les modes de déplacement constituent un levier prioritaire. C'est dans cette optique le schéma directeur cyclable (SDC) a été élaboré. En cohérence avec le plan de déplacements urbains (PDU) de la région Ile-de-France et les schémas des collectivités voisines le SDC participe à la mise en œuvre du principe de multimodalité et de continuité des itinéraires. Ce schéma directeur est le fruit d'une démarche partagée dans le but de réaliser un réseau continu, confortable et lisible, conditions indispensables à la sécurité des déplacements et à la qualité de vie. Ainsi, au travers du SDC, la Ville entend poursuivre ses actions en faveur de ces modes alternatifs de déplacements par un programme spécifique. Il constitue un document de référence en faveur des circulations cyclables sur lequel la Ville s’engage. Olivier Dosne Maire de Joinville-le-Pont
1. Préambule Le pilotage technique L’élaboration du schéma directeur cyclable s’est appuyé sur les résultats de 2 récentes études de déplacements menées sur le territoire communal : - étude d’itinéraires cyclables d’AM Environnement (2006) - étude du plan de circulation par le Codra (2007) Les itinéraires à vocation départementale du SDIC 94 ont également été pris en compte dans la réflexion ainsi que les itinéraires des communes voisines. Le choix des itinéraires, principes d’aménagements ainsi que le phasage ont été établis à partir d’échanges réguliers entre le bureau d’étude AM Environnement et les Services Techniques de la Ville. Le pilotage politique Le Comité Consultatif Environnement a été chargé de piloter les études jusqu’à l’aboutissement du Schéma. Organe créé par le Conseil Municipal il est composé d’élus, de personnes qualifiées et de représentants du monde associatifs. Avertissements Les aménagements proposés sont des intentions. Ils ont été validés techniquement mais sont bien entendu susceptibles d’évoluer.
2. Etat des lieux et orientations Le maillage viaire Le maillage intercommunal : • Des routes nationales (récemment déclassées) traversent le territoire communal avec par endroit un caractère routier très marqué (largeur importante, trémie) - RD 4 d’orientation est-ouest ( 37 600 véh/j - 2005) - RD 86 d’orientation nord- sud (17 000 véh/j - 2005) • 2 routes départementales très empruntées sur les hauts de Joinville - RD 40 b d’orientation est-ouest (23 000 véh/j - 2005) - RD 48 d’orientation nord-sud (10 400 véh/j - 2005) Le maillage communal : Un maillage viaire différencié selon les quartiers • maillage lâche avec voies larges mais contraint par le relief sur le centre-ville • maillage régulier, orthogonal aux voies étroites, sur Polangis et Palissy (altéré ponctuellement par de grands emprises).
2. Etat des lieux et orientations Le plan de circulation communal • Circulation à double sens limitée aux grands axes (ex-RN 4, RD 40 b, RD 48) et à quelques voies de desserte locale • Nombreuses voies à sens unique : - voies du tissu pavillonnaire à Polangis et Palissy - un grand axe intercommunal dissocié (ex-RN 186) entre le Bois de Vincennes et l’ex-RN 4 • Quelques voies à circulation limitée - circulation restreinte en lien avec la rivière : les berges rive gauche de la Marne. - « zone 30 » ou voies limitées à 30 km/h (Quai de la Marne, Avenue Wilson, Av des Familles, Av. des Platanes, Quai d’Anjou, Quai de Béthune, Rue Voisin). • Des « itinéraires malins » pour éviter les bouchons de l’A 4 par les voies communales de Joinville (Centre-ville, Jamin/Boulevard des Alliés, Charles Floquet/Wilson, etc. ) ont été identifiés. Cette pratique pose de problèmes de sécurité. • Des voies limitrophes aux compétences partagées qui posent des problèmes de conflits d’usage (ex : Rue Beaubourg).
2. Etat des lieux et orientations Les aménagements en faveur des circulations douces • Les aménagements cyclables (1100 m): - Pistes cyclables sur le pont de Joinville entre la carrefour de la Résistance et la place de Verdun - Piste cyclable unidirectionnelle sur la rue Pathé - Bandes cyclables sur la rue des Réservoirs (St-Maurice / Joinville) + passage des Canadiens • Les axes « partagés » : - Circulation restreinte en lien avec la rivière : Quai de Polangis et partie du Quai Péri avec des problèmes de fermeture chroniques - Zone 30 sur le Quai de la Marne avec chicanes et chaussée rétrécie pour préserver les berges du trafic routier mais créant des conflits d’usage, - Zone 30 (Avenue Ratel) entre les écoles maternelles et primaires Polangis, - Zone 30 (Av. Foch, Av. Wilson, Av. des Familles, Av. des Platanes) dans les quartiers pavillonnaires (Polangis, Palissy) avec ralentisseurs ou coussin berlinois, rétrécissement de la chaussée, - Zone 30 sur les quais d’Anjou et de Béthune avec partage de la voirie (principe de la cour urbaine), - Parcours mixtes sur les berges de Marne (Quai du barrage, chemin de halage du quai Brosselette) avec des défauts d’aménagements spécifiques permettant une mixité réelle • Les circulations piétonnes vers les établissements scolaires : - Peu d’axes piétonniers dédiés et sécurisés dans le Centre-ville. - Multiples axes de desserte piétonne des établissement scolaires du Bas de Joinville mais de nombreux obstacles physiques au cheminement subsistent (mobilier, fosse d’arbres, stationnement sur trottoir).
2. Etat des lieux et orientations Les aménagements en faveur des circulations douces Voie partagée en bords de Marne (Quai G. Péri/Palissy) Passerelle piétonne au dessus de l ’av Kennedy (Quartier Europe) Piste cyclable sur trottoir sur le pont de Joinville ) Voie à circulation restreinte le dimanche près de Marne (Quai de Polangis) Rue Ratel à circulation restreinte vers l’école primaire (Polangis) Début de zone 30 en bordure de la Marne (Quai de la Marne)
2. Etat des lieux et orientations Les aménagements en faveur des circulations douces Piste cyclable unidirectionnelle - Rue C. Pathé (Palissy) Voie mixte piétons / vélos sur l’allée des Bande cyclable sur la rue des Réservoirs Guinguettes (Polangis) (Quartier des Canadiens/Saint Maurice) Bande cyclable sur la rue des Réservoirs Chemin de halage sur le quai Brossolette Av. Foch classée en zone 30 (Polangis)
2. Etat des lieux et orientations Le stationnement des 2 roues • Des points de stationnement vélos limités et peu sécurisés : - arceaux devant l’hôtel de ville - arceaux devant la gare RER - arceaux devant l’école Jougla - arceaux sur le pont au droit de l’ile Fanac - arceaux devant le gymnase Wilson - parc abrité au stade de Joinville Les arceaux présent sont peu sûrs car ils ne permettent que d’attacher la roue avant. Le déficit en stationnement 2 -roues entraîne des pratiques de stationnement sauvage en particulier autour de la gare et sur la rue de Paris • Vélo en libre service : - Le succès rencontré par le « Vélib’ » dans Paris à conduit à l’extension du réseau dans les communes limitrophes dont Joinville-le-Pont, riveraine par le Bois de Vincennes : une station « Vélib » de 50 vélos vient d’être livrée devant la gare RER. • Relais réparation –vente : - 1 Réparateur vélos dans la rue Hyppolyte Pinson en centre-ville

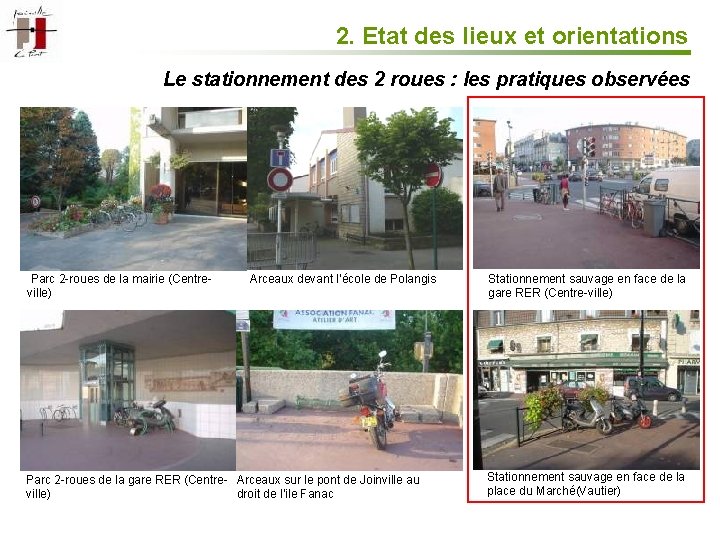

2. Etat des lieux et orientations Le stationnement des 2 roues : les pratiques observées Parc 2 -roues de la mairie (Centreville) Arceaux devant l’école de Polangis Parc 2 -roues de la gare RER (Centre- Arceaux sur le pont de Joinville au ville) droit de l’ile Fanac Stationnement sauvage en face de la gare RER (Centre-ville) Stationnement sauvage en face de la place du Marché(Vautier)
2. Etat des lieux et orientations Les itinéraires cyclables départementaux (SDIC 94) Les itinéraires cyclables projetés d’intérêt départemental Un schéma départemental des itinéraires cyclables (SDIC) comporte 19 itinéraires prioritaires à aménager en priorité. Joinville est traversée par 5 d’entre eux s’appuyant principalement sur les axes bordant la Marne : - Axe 2 de Charenton à Le Perreux (Quai de la Marne) - Axe 3 de L’Hay-les-Roses à Joinville (RD 48/Av. Mendès France) - Axe 4 de Joinville au Plessis-Trévise (RD 4/Av. Galliéni) - Axe 15 d’Alfortville à Bry-sur-Marne (Quais Péri et Polangis) - Axe 16 le Tour de Marne (Av Mendès France et Kennedy, quai du Barrage) Source : CG 94 / DTVD / STEG
2. Etat des lieux et orientations Les itinéraires des communes limitrophes La politique de circulations douces sur les communes limitrophes : - Paris : des projets cyclables à court et moyen terme autour du Bois de Vincennes (Avenue des Canadiens, Route de la Pyramide, Avenue de Tremblay, Gravelle) - St Maur-des-Fossés : pas de projets à court terme - Nogent-sur-Marne : classement zone 30 pour tous les axes de la commune, 2 e phase du plan cyclable lancé mais n’influe pas sur les relations avec Joinville - Champigny-sur-Marne : un schéma de réseau vert à mettre en œuvre pour Champigny avec des connexions vers Joinville (ex-RN 4, Av Wilson et Av. , des Alliés). - Saint-Maurice : pas de projets à court terme - Maisons-Alfort : projet de mise en valeurs des Bords de Marne (déclassement de la RD 40 a, mise à sens unique, piste birectionnelle, réorganisation du stationnement)
2. Etat des lieux et orientations Les orientations du Schéma Directeur - Sur les axes majeurs : créer de véritables itinéraires cyclables permettant la desserte sécurisée des équipements de la Ville, la pratique de loisir, la liaison avec les itinéraires riverains. - Sur les quartiers : définir des espaces de rencontre partagés ou le vélo à toute sa place avec l’automobile (secteur de circulation apaisée) - Renforcer la présence de stationnement vélos en quantité suffisante pour renforcer l’intermodalité. - Prévoir une véritable programmation financière et technique pour réaliser les aménagements.
3. Programmation des aménagements Carte synthétique Aménagements et phasage Une mesure d’accompagnement : La mise en place d’une circulation limitée à 30 km/h sur toutes les voies communales et certaines voies départementales (Quai du Barrage, Quai Brossolette).
3. Programmation des aménagements L’année 2009 : le lancement du Schéma Directeur
3. Programmation des aménagements L’année 2009 : le lancement du Schéma Directeur Des travaux lancés : - Quai du Barrage/Quai Brossolette : aménagement du quai pour un usage mixte piétons/cycles et mise en place d’une continuité cyclable jusqu’au pont de Joinville -Avenues Gilles/Palissy : aménagement des voiries et des entrées de carrefours (zone 30) qui permettra une circulation apaisée automobiles/cycles - Avenue Jean Jaurès : aménagement d’une piste cyclable bi-directionnelle permettant de rejoindre le carrefour de Beauté à la gare RER de Joinville-le-Pont Rond-point Palissy Quai du Barrage Intersection Foch / Oudinot Rue Jean Jaurès (montage photo) - Avenue Foch/Oudinot- Avenue des Platanes : aménagement de carrefours surélevés - Gare RER : mise en place d’une station Vélib’ à la gare RER de Joinville-le-Pont
3. Programmation des aménagements : 2010/2011 2010 - 2011 : la poursuite des efforts - Les rues Jean Mermoz : aménagement en fonction du profil montant ou descendant d’une piste ou d’un trottoir mixte pour permettre de relier la gare RER aux Bords de Marne - Avenue des Canadiens : aménagement d’une piste descendante vers la Route de la Pyramide et aménagement d’une piste le long du stade de Joinville vers la route de Gravelle - Quai Gabriel Péri : aménagement d’une piste cyclable bi-directionelle permettant de rejoindre l’avenue C. Pathé au quai aménagé. - Quai de Polangis : première tranche de l’aménagement du quai
3. Programmation des aménagements : 2010/2011 Les rues Jean Mermoz • Objectif : relier la gare RER aux bords de Marne en toute sécurité • Point dur : pente importante, trafic intense piéton et automobile • Point favorable : gabarit relativement large, réduction des itinéraires bus sur la rampe descendante
3. Programmation des aménagements : 2010/2011 Gare Les rues Jean Mermoz Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement Rampe Nord de la Rue Mermoz (montante) : trottoir mixte – réduction de la chaussée, zone 30 Gare Rampe Sud de la Rue Mermoz : piste cyclable unidirectionnelle descendante côté stationnement – réduction de la chaussée. Carrefour Gare RER/RN 4 : piste cyclable bidirectionnelle côté gare, traversée associée aux piétons Aménagement proposé

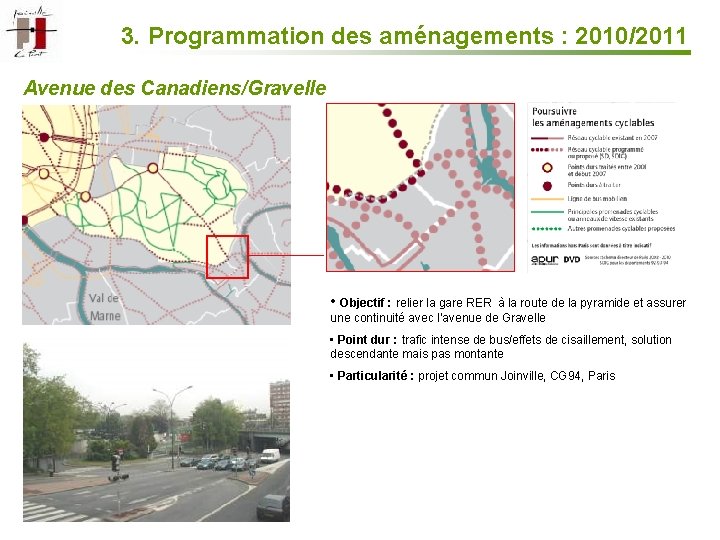

3. Programmation des aménagements : 2010/2011 Avenue des Canadiens/Gravelle • Objectif : relier la gare RER à la route de la pyramide et assurer une continuité avec l’avenue de Gravelle • Point dur : trafic intense de bus/effets de cisaillement, solution descendante mais pas montante • Particularité : projet commun Joinville, CG 94, Paris
3. Programmation des aménagements : 2010/2011 Quai Gabriel Péri • Objectif : relier le Pont de Joinville/Rue C. Pathé à la partie aménagée du quai (Mascotte) • Point dur : effets de cisaillement avec les terrasses des guinguettes, suppression stationnement côté Marne Piste cyclable bidirectionnelle côté Marne
3. Programmation des aménagements : 2010/2011 Quai de Polangis (1, 8 km) • Objectifs généraux : - Créer une ambiance favorisant la déambulation, promenade et le repos pour tous. - Permettre à tous les modes de déplacement de cohabiter harmonieusement. - Créer une identité paysagère autour de la rivière. - Réaliser un aménagement durable qui respecte l’environnement. - Dynamiser l’attractivité touristique des bords de Marne et notamment du quartier des « guinguettes » . -Raccorder cet axe aux autres itinéraires existants (quai Gabriel Péri au sud, quai du Viaduc au nord). • Objectifs sur les déplacements doux : - Création d'une piste cyclable bidirectionnelle - Création d’un cheminement piétonnier -Création d’encorbellements sur la Marne (belvédère) permettant des zones de repos, des vues sur la rivière • Points durs : sens unique ou double sens ? , conservation de l’alignement d’arbre • Le projet fera l’objet d’un marché de maîtrise d’œuvre (paysagiste/BET)
3. Programmation des aménagements : 2012/2014 2012 - 2014 : - Avenue Pierre Mendès France/île des Saint Pères : mieux aménager la descente des Hauts de Joinville vers l’île des Saint Pères - Hyppolite Pinson : Relier la rue des Réservoirs et en continuité le Bois de Vincennes - Avenue Charles Floquet : première tranche des travaux du TVM
3. Programmation des aménagements : 2012/2014 Avenues Kennedy/Mendès France/Ile des Saints Pères • Objectif : Aménager un itinéraire cyclable direct dans Joinville pour relier les parties Nord et Sud de la boucle de la Marne. • Longueur: 600 m • Rues empruntées et aménagement cyclables proposés : - Avenue Mendès France (RD 48) entre l’accès usine des eaux et le carrefour RD 48/Barbusse/Leclerc : trottoir mixte (réduction de la chaussée) - Carrefour de l’Europe (Av. Barbusse/Mendès-France/Bd Europe) : traversée associée aux piétons et bande cyclable bidirectionnelle côté St Maurice. - Carrefour Kennedy/Paris/Leclerc : sas vélo sur avenue Kennedy, traversée associée au piétons côté Leclerc. - Quai Brossolette (partie haute) : trottoir mixte bidirectionnel au sud - Carrefour Brossolette/Quai du Barrage : traversée associée aux piétons, bande cyclable bidirectionnelle (réduction de la chaussée). • Points durs / Remarques : Itinéraire à cheval sur les communes de Joinville et Saint Maurice, gestion du CG 94
3. Programmation des aménagements : 2012/2014 Avenue Kennedy Joinville-le-pont Saint Maurice Joinville-le-pont - Reprise de trottoir et élargissement sur un côté de la voie - Marquage piste cyclable sur un trottoir - Gestion d’une traversée de carrefour Saint Maurice Détail de l’aménagement (220 m) : Saint Maurice Trottoir mixte bidirectionnel côté Pinson à Joinville puis St Maurice (à élargir entre pont RER et passerelle piétonne).
3. Programmation des aménagements : 2012/2014 Avenues Kennedy/Mendès France/Ile des Saints Pères Détail de l’aménagement (120 m) : - Rétrécissement de la chaussée et suppression d’une file de circulation dans la file TAD côté St Maurice - Reprise de trottoir et élargissement côté St Maurice - Marquage piste cyclable sur trottoir - Gestion de trois traversées de carrefour Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement
3. Programmation des aménagements : 2012/2014 Avenue Mendès France Détail de l’aménagement (150 m) : - Rétrécissement de la chaussée - Reprise de trottoir et élargissement sur un côté de la voie - Marquage piste cyclable sur un trottoir. Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement Eau
3. Programmation des aménagements : 2012/2014 Ile des Saints Pères • Objectif : Permettre d’accéder à l’île des Saint-Pères puis à Saint Maurice • Points durs / Remarques : accord de principe avec VNF dans le cadre de la vente de terrains communaux, accessibilité peu évidente pour les cycles, respect des contraintes fortes de la navigation, question de la réalisation d’un ouvrage d’art pour franchir l’écluse ? PF et ne oj er r s P a c BS Tracé hypothétique pour un itinéraire cyclable : l’alternative d’un tracé uniquement piétons devraient être étudié
3. Programmation des aménagements : 2012/2014 Rue Hippolyte Pinson • Objectif : Compléter les aménagements existants afin de relier le centre-ville de Joinville au Bois de Vincennes en toute sécurité. • Longueur: 100 m • Rues empruntées et aménagement cyclables proposés : -Rue Pinson : Zone 30 et contresens cyclable jusqu’à la passerelle – stationnement déplacé côté Joinville. • Points durs / Remarques : - Aménagement situés à la limite des communes de Joinville et St Maurice (coordination nécessaire entre les deux communes pour la mise en oeuvre).
3. Programmation des aménagements : 2012/2014 Rue Hippolyte Pinson Détail de l’aménagement (95 m): - Reprise de trottoir sur un côté de la voie - Marquage bande cyclable - Mise en place bordure franchissable Espace public Bande cyclable Espace vert Chaussée Stationnement
3. Programmation des aménagements : 2012/2014 La rue Charles Floquet • Objectif : Dans la cadre du projet Est-TVM, une liaison cyclable permettant de rejoindre la fourchette de Champigny depuis le Pont du petit Parc • Points durs / Remarques : - Travaux sous Maîtrise d’ouvrage du CG 94, projet complexe
3. Programmation des aménagements : le plus long terme A plus long terme - Des aménagements zones 30 dans les quartiers pavillonnaires pour créer des zones tampons - Rue de Paris/Allée de la Voute : dans le cadre du projet des Hauts de Joinville, un aménagement de desserte du centre-ville - Le quai de la Marne : réaménager le quai pour améliorer la circulation vélos et piétons - L’avenue Galliéni : dans le cadre du projet d’axe, faire de l’avenue Galliéni un véritable boulevard urbain qui privilégie les liaisons inter-quartier. - L’avenue Charles Floquet: dans le cadre du projet TVM, aménager une liaison douce entre le pont du petit par cet la fourchette de Champigny - Boulevard du Maréchal Leclerc
3. Programmation des aménagements : le plus long terme Hôtel de ville Rue de Paris (projet) Piste cyclable bidirectionelle
3. Programmation des aménagements : le plus long terme Allée de la Voute • Objectif : Aménager un itinéraire cyclable sûr entre la Place du Marché et les bords de Marne le long de la RN 186. • Longueur: 110 m • Rues empruntées et aménagement cyclables proposés : -Allée de la Voûte : trottoir mixte bidirectionnel côté Avenue Molette -Carrefour Voûte / Quai Brossolette : traversée associée aux piétons, protégée de la chaussée par un séparateur • Points durs / Remarques : Secteur en pente et accidentogène.
3. Programmation des aménagements : le plus long terme Allée de la Voute Détail de l’aménagement (60 m) : -Réalisation d’un cheminement mixte côté Avenue Molette (marquage cyclable au sol et signalétique verticale – priorité vélos, piétons tolérés) -Maintien de l’intégrité des bandes plantées existantes encadrant le cheminement+ reconstitution d’un alignement d’arbres côté chaussée -Reprise de l’îlot triangulaire planté au droit du carrefour et réalisation d’un cheminement mixte (protégé par rapport à la chaussée) -Aménagement de 2 traversées piétons/vélos -Réalisation d’une avancée de trottoir à l’entrée de la l’allée de la Voûte en réduisant légèrement l’emprise de la chaussée de 8 m à 7 m (2 voies en sens unique) Point dur : la dangerosité du cisaillement cycles/automobile Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement
3. Programmation des aménagements : le plus long terme Boulevard du Maréchal Leclerc • Objectif : Aménager un itinéraire cyclable direct depuis St Maur desservant le centreville de Joinville. • Longueur: 600 m • Points durs / Remarques : -fonctionnement du carrefour Brossolette/Paris/Leclerc reste complexe. -réaménagement complet des axes Leclerc nécessaire pour. insertion d’aménagements cyclables.
3. Programmation des aménagements : le plus long terme Boulevard du Maréchal Leclerc Détail de l’aménagement (595 m) : -Suppression des files de TAG et des surlargeurs de chaussée -Reprise de trottoir et élargissement sur les 2 côtés de la voie -Reconfiguration du stationnement longitudinal des 2 côtés de la voie. -Réalisation d’un alignement d’arbres des 2 côtés de la voie -Marquage piste cyclable sur un trottoir. -Aménagement de 6 arrêts de bus -Gestion de 11 traversées de carrefour. Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement
3. Programmation des aménagements : le plus long terme Avenue du Général Leclerc (section 1) Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement Piste cyclable unidirectionnelle sur trottoir, (axe à réaménager : réduction des surlargeurs de la chaussée, reconfiguration du stationnement, nouvel alignement d’arbres).
3. Programmation des aménagements : le plus long terme Avenue du Général Leclerc (section 2) Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement
3. Programmation des aménagements : le plus long terme Avenue du Général Leclerc (section 3) Espace public Aménagement cyclable Espace vert (privé ou public) Chaussée Stationnement
4. Au-delà des itinéraires Principes d’aménagements pour les secteurs de circulation apaisée Circulation apaisée = parvenir à un partage équilibré de la voirie entre tous les modes par : • La réduction de la vitesse des véhicules : passer toutes les voiries communales à 30 km/h et de certaines départementales • La dissuasion du trafic de transit (plan de circulation adapté) • L’organisation et le maîtrise du stationnement résidentiel • L’offre de circulations piétonnes confortables et sûres • La garantie d’une accessibilité des espaces publics aux PMR • Des déplacements des cyclistes non contraints (contresens cyclables)
4. Au-delà des itinéraires Les carrefours de l’itinéraire seront équipés de sas vélos à la fin d’un aménagement cyclable ou quand celui-ci change de position entre l’amont et l’aval d’un carrefour Ils seront réalisés selon le principe suivant : La traversée des cycles au carrefour sera organisée à côté des traversées piétonnes existantes sans empiéter sur celles-ci (élargissement des abaissés de trottoirs, marquage au sol spécifique ) : Approche et traversée des carrefours Le jalonnement horizontal en section courante et aux intersections pourra adopter le graphisme suivant (utilisé par la communauté d’agglomération Plaine Centrale) : Figurine blanche de cycliste surmontée de 2 cheverons Les abaissés de trottoirs envisagées comprennent : - La mise en place de bordures abaissées de 2 cm de vue maximum - 2 potelets de 1, 2 m de haut protégeant le trottoir de chaque côté de la traversée surmontés d’un dispositif réfléchissant - des bandes podotactiles thermocollées
4. Au-delà des itinéraires Le stationnement des 2 -roues : Le présence de points de stationnement 2 -Roues à proximité des lieux de centralité communaux est un moyen pour développer la pratique du vélo sur la commune. Les quelques dispositifs existants sur la commune ne permettent d’attacher que la roue avant et sont peu sûrs. doivent être mis aux normes actuelles et remplacés par des appuis-vélos de type arceau (recommandé par Région Ile-de-France). Exemples de mobilier : Arceau en bois (ville de Limay- 78) Arceaux protégé par un auvent (Vincennes –RER) Emplacement vélos en « Lincoln » à Paris 16 e
4. Au-delà des itinéraires Le jalonnement Renforcer la cohérence et l’efficacité du réseau par l’ indication d’un itinéraire et des lieux desservis Quelles sont les règles à respecter ? uniformité, homogénéité, simplicité, lisibilité, clarté et continuité Quels lieux à signaler ? - les lieux d’intérêt touristique proches - les principaux pôles attractifs : établissements d’enseignement, zones d’emplois, centres commerciaux, services administratifs et de santé - les pôles d’échange intermodaux : gares ferroviaires ou routières, stations… - les parcs à vélos et pôles multiservices proches - les quartiers jouxtant l’itinéraire
4. Au-delà des itinéraires Le jalonnement Identification Pré signalisation Dénomination d’un itinéraire cyclable Identification d’un circuit touristique cyclable Présignalisation courante des carrefours comportant une indication de destination et de distance Positio n Indication de destination et de distance Panneau directionnel sans indication de destination, ni de distance Présignalisation diagrammatique des carrefour à sens giratoire Présignalisation courante des carrefours sans indication de destination, ni de distance Confirmation courante
4. Au-delà des itinéraires Le jalonnement cyclable vertical reprend le type de panneaux recommandé par le CERTU Les panneaux C 113 et C 114 seront utilisées en entrée et sortie d’aménagement cyclable : Ce jalonnement indiquera la direction des quartiers ou centre-ville, la gare RER accompagné d’une indication kilométrique de distance. Le jalonnement directionnel sera assuré par les panneaux de positions suivants : Dv 21 a Gare 1 km Indication de destination et de “distance temps” Panneau directionnel sans indication de destination, ni de distance (conseil d’implantation : tous les 30 m) Le panneau DV 21 a est à implanter dans un carrefour DV 21 c Le panneau « Aire piétonne » (C 109) sera employé dans les espaces partagés. Les cycles sont autorisés mais doivent rouler au pas. Ce panneau peut être complété par le panneau suivant (utilisé par la ville de Créteil) au niveau d’une des branches: l’usager tourne avant le panneau. Sur l’itinéraire en l’absence d’ambiguïté de direction, la continuité peut être assuré par des panneaux muets sans mention (Dv 43 C) : C 109
4. Au-delà des itinéraires La signalisation verticale Indiquer les conditions particulières de circulation (danger ou prescription) Répondre aux besoins de confort et de sécurité des cyclistes.
4. Au-delà des itinéraires La signalisation verticale Implantation facultative de ces différents panneaux, excepté pour l’indication des « voies conseillées et réservées aux cyclistes » (le code de la route n’oblige plus les cyclistes à emprunter les aménagements cyclables depuis le décret du 14 septembre 1998).
4. Au-delà des itinéraires Marquage des bandes cyclables Séparation entre le trafic motorisé et la bande cyclable représentée par une ligne blanche discontinue. Éventuellement couleur verte pour la bande cyclable. Marquage des pistes cyclables birectionnelles et unidirectionnelles Ligne de séparation entre le trafic motorisé et la piste cyclable et entre les deux sens de circulation de la piste facultative.
4. Au-delà des itinéraires Subventions et financements Financement de la Région Ile-de-France : - 50% pour tout itinéraire d’intérêt régional (liaison départ. ou intercommunale, desserte gare, lycée, . . ) - 30% dans le cadre d’un contrat triennal de Réseaux Verts pour une maîtrise d’ouvrage communale - 40% dans le cadre d’un contrat triennal de Réseaux Verts pour une maîtrise d’ouvrage intercommunale Financement du Conseil général 94 (pour tout itinéraire inscrit au Schéma Départemental 2008): Subventions pour la création de continuités cyclables : Les bandes, pistes cyclables et zones à circulation apaisée (zone 30, zone de rencontre, aire piétonne…) réalisées par les Villes sont subventionnées par le Conseil général, lorsqu’ils sont situés sur les axes du Schéma départemental des Itinéraires Cyclables (SDIC). La participation financière s’élève à 40% de leur coût hors taxe sur les itinéraires prioritaires du SDIC. Sur les autres axes du SDIC, le taux est porté à 30% du coût hors taxe, à l’exception des tronçons desservants les collèges, les lycées et les parcs départementaux pour lesquels le taux est maintenu à 40% du coût hors taxe. Subventions des aménagements cyclables complémentaires : Le stationnement 2 -roues Le mobilier de stationnement des vélos est subventionné à hauteur de 30% de leur coût hors taxe sur les lieux générateurs de déplacements jugés prioritaires, pour tous les types de stationnement (simple arceau ou abri couvert). Il comprend la signalétique permettant d’indiquer la présence du stationnement.
5. Annexes Estimations financières : AVERTISSEMENT : Les coûts d’aménagements indiqués dans les pages suivantes ne représentent que le volet cyclable des aménagements de voirie envisagés. Ils ne peuvent être considérés comme des coûts totaux d’aménagement car ils ne prennent pas en compte les autres postes d’aménagement que sont la chaussée, les réseaux, l’éclairage public, …
5. Annexes Rampes Mermoz Détail de l’aménagement (185 m) : -Rétrécissement de la chaussée -Reprise de trottoir et élargissement sur un côté de la voie -Marquage bande cyclable -Gestion de deux traversées de carrefour Détail de l’aménagement (180 m) : -Rétrécissement de la chaussée -Reprise de trottoir sur un côté de la voie -Reconfiguration du stationnement longitudinal -Marquage bande cyclable -Mise en place d’un séparateur entre la bande cyclable et le stationnement -Gestion d’une traversée de carrefour

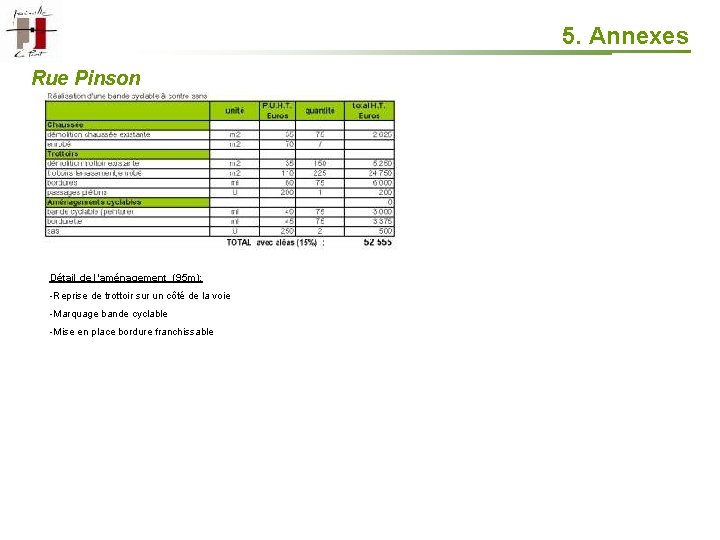

5. Annexes Rue Pinson Détail de l’aménagement (95 m): -Reprise de trottoir sur un côté de la voie -Marquage bande cyclable -Mise en place bordure franchissable
5. Annexes Carrefour Bizet / Polangis Détail de l’aménagement : -Réalisation d’un plateau au droit du carrefour Bizet / Polangis -Implantation de mobilier anti-stationnement
5. Annexes Quai de Polangis Détail de l’aménagement (1 150 m) : -Rétrécissement de la chaussée -Reprise de trottoir et élargissement sur un côté de la voie -Réalisation d’un alignement d’arbres -Reconfiguration du stationnement longitudinal -Aménagement type zone 30 sur place Bergish-Gladbach et petit pont routier
5. Annexes RD 48 - Avenues Mendès-France et Kennedy Détail de l’aménagement (150 m) : -Rétrécissement de la chaussée -Reprise de trottoir et élargissement sur un côté de la voie -Marquage piste cyclable sur un trottoir. Détail de l’aménagement (120 m) : -Rétrécissement de la chaussée et suppression d’une file de circulation dans la file TAD côté St Maurice -Reprise de trottoir et élargissement côté St Maurice -Marquage piste cyclable sur trottoir -Gestion de trois traversées de carrefour Détail de l’aménagement (220 m) : -Reprise de trottoir et élargissement sur un côté de la voie -Marquage piste cyclable sur un trottoir -Gestion d’une traversée de carrefour

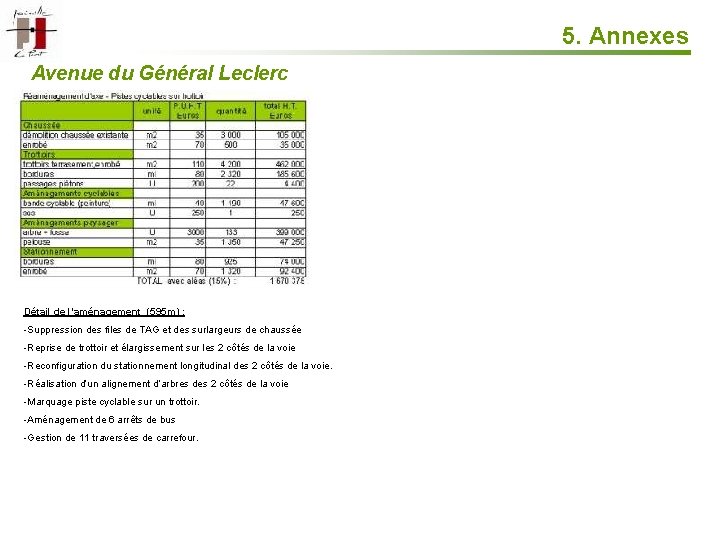

5. Annexes Avenue du Général Leclerc Détail de l’aménagement (595 m) : -Suppression des files de TAG et des surlargeurs de chaussée -Reprise de trottoir et élargissement sur les 2 côtés de la voie -Reconfiguration du stationnement longitudinal des 2 côtés de la voie. -Réalisation d’un alignement d’arbres des 2 côtés de la voie -Marquage piste cyclable sur un trottoir. -Aménagement de 6 arrêts de bus -Gestion de 11 traversées de carrefour.
