Világítási berendezések üzemeltetése

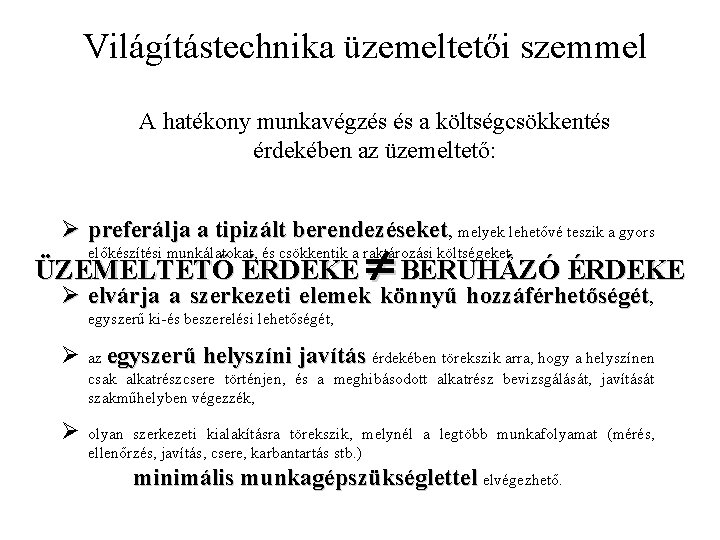

Világítástechnika üzemeltetői szemmel A hatékony munkavégzés és a költségcsökkentés érdekében az üzemeltető: Ø preferálja a tipizált berendezéseket, melyek lehetővé teszik a gyors BERUHÁZÓ ÉRDEKE Ø elvárja a szerkezeti elemek könnyű hozzáférhetőségét, előkészítési munkálatokat, és csökkentik a raktározási költségeket, ÜZEMELTETŐ ÉRDEKE egyszerű ki-és beszerelési lehetőségét, Ø az egyszerű helyszíni javítás érdekében törekszik arra, hogy a helyszínen csak alkatrészcsere történjen, és a meghibásodott alkatrész bevizsgálását, javítását szakműhelyben végezzék, Ø olyan szerkezeti kialakításra törekszik, melynél a legtöbb munkafolyamat (mérés, ellenőrzés, javítás, csere, karbantartás stb. ) minimális munkagépszükséglettel elvégezhető.
Közreműködés a létesítés során Bővítések, új beruházások előkészítése Felújítás, rekonstrukció, korszerűsítés Elektromos és hálózati karbantartás Az üzemeltető feladatai: Üzemviteli dokumentációk kezelése Optikai karbantartás Ellenőrző mérések
Külsőtéri oszloptípusok Szabadvezetékes hálózaton • Faoszlopok • Áttört gerincű betonoszlopok • Pörgetett betonoszlopok • Rácsos vasoszlopok
Külsőtéri oszloptípusok Kábeles hálózaton • • Acéloszlopok L-típusú betonoszlopok Pörgetett betonoszlopok Alumínium oszlopok Horganyzott acéloszlopok Üvegszál erősítésű műanyagoszlopok Korhű (STIL) öntöttvas oszlopok Stilizált oszlopok
Oszlopok alapozása
Oszlopok alapozása
Oszlopok alapozása
Oszlopok alapozása
Oszlopok alapozása
Oszlopok alapozása
Oszlopok alapozása

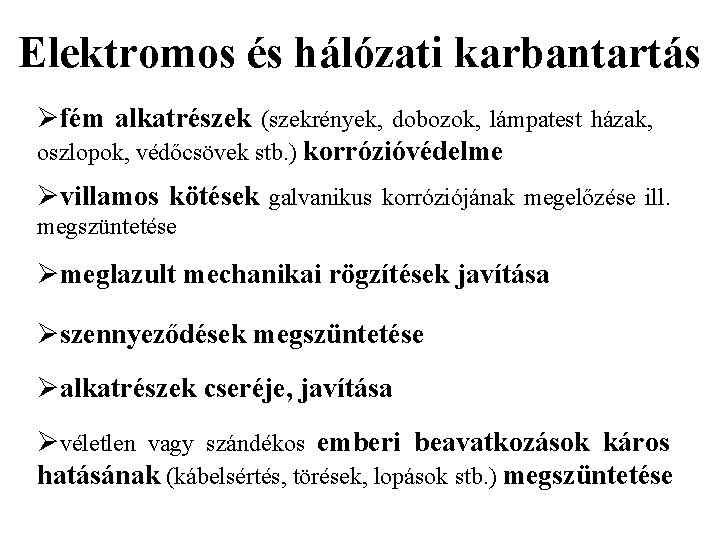

Elektromos és hálózati karbantartás Øfém alkatrészek (szekrények, dobozok, lámpatest házak, oszlopok, védőcsövek stb. ) korrózióvédelme Øvillamos kötések galvanikus korróziójának megelőzése ill. megszüntetése Ømeglazult mechanikai rögzítések javítása Øszennyeződések megszüntetése Øalkatrészek cseréje, javítása Øvéletlen vagy szándékos emberi beavatkozások káros hatásának (kábelsértés, törések, lopások stb. ) megszüntetése
Optikai karbantartás Célja: A világítási rendszer fényáram csökkenésének előre meghatározott mértéken belüli tartása.
Optikai karbantartás Fényáram csökkenés okai: A tervezés során figyelembe vehető tényezők Az üzemeltetés során korrigálandó tényezők • hőmérséklet hatása • fényforrások fényáramának csökkenése • feszültség ingadozás • áramköri szerelvények paramétereinek szórása • rezgések • fényforrások kiégése • világítótestek fényáramának csökkenése
Optikai karbantartás Fényforrások fényáramának csökkenése
Optikai karbantartás Fényforrások kiégése A továbbélés valószínűsége:
Optikai karbantartás Fényforrások kiégése Empirikus kiégési jelleggörbe
Optikai karbantartás Világítótestek fényáramcsökkenése

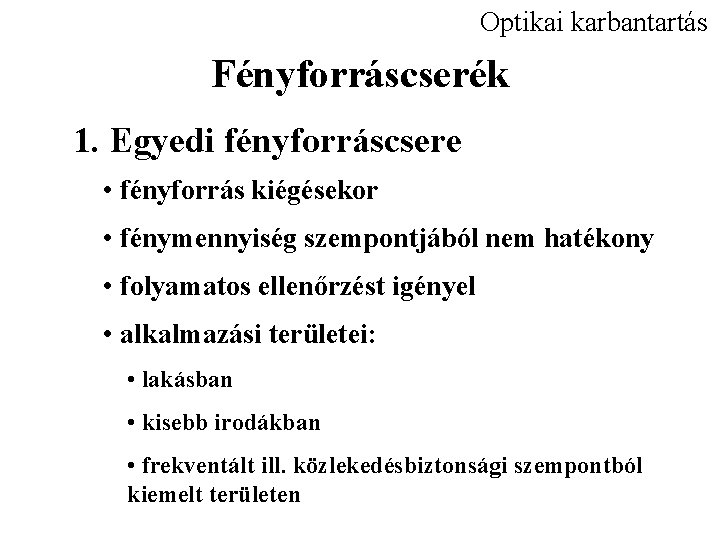

Optikai karbantartás Fényforráscserék 1. Egyedi fényforráscsere • fényforrás kiégésekor • fénymennyiség szempontjából nem hatékony • folyamatos ellenőrzést igényel • alkalmazási területei: • lakásban • kisebb irodákban • frekventált ill. közlekedésbiztonsági szempontból kiemelt területen

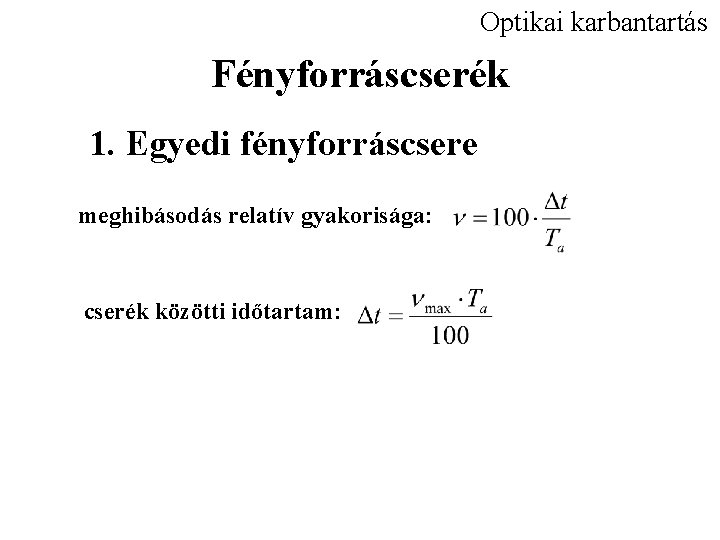

Optikai karbantartás Fényforráscserék 1. Egyedi fényforráscsere meghibásodás relatív gyakorisága: cserék közötti időtartam:
Optikai karbantartás Fényforráscserék 2. Csoportos fényforráscsere • adott időközönként egyszerre minden fényforrást cserélnek • fénymennyiség szempontjából nem hatékony • rendszeres ellenőrzést nem igényel • alkalmazási területei: ha UF értéke elég nagy (a fényforrások tényleges élettartama nem tér el túlzottan az átlagos élettartamtól)
Optikai karbantartás Fényforráscserék 3. Műszaki-gazdasági optimum alapján • adott időközönként egyszerre minden fényforrást cserélnek • fénymennyiség szempontjából gazdaságos • rendszeres ellenőrzést nem igényel t idő alatt szolgáltatott fénymennyiség: Q(t) t idő alatt jelentkező üzemeltetési költség: K(t) a csere optimális időpontja K(t)/Q(t) hányados minimumánál
Fényforráscserék Optikai karbantartás Fényforráscsere optimális időpontjának meghatározása ahol: K(t) - az üzemeltetési költségfüggvény P(t) - a fényforrás által felvett bruttó villamos teljesítmény [k. W] t - az eltelt idő e - a villamosenergia egységára [Ft/k. Wh] C - a fényforráscsere költsége [Ft]
Fényforráscserék Optikai karbantartás Fényforráscsere optimális időpontjának meghatározása
Fényforráscserék Optikai karbantartás Fényforráscsere optimális időpontjának meghatározása
