VIII Hafta MANYETİZMA 1. Manyetizma Giriş 2. Mıknatıs 3. Kulon Kanunu 4. Manyetik Alan 5. Özendüksiyon

• 6. 4. Manyetik Alan: Mıkknatısların elektirik yüklerin gibi belli bir alanda manyetik alan oluşturulur. Manyetik alan kuzey kutbundan güney kutbuna göre hareket ederler. Manyetik alan çizgileri simetrik olan dağılım gösterirler ve birbirlerini kesmezler. Bir elektirik yükü manyetik alanın içiresine girdiğinde manyetik alanın dengenin bozulmaması için yükü dışarıya doğru itilir.

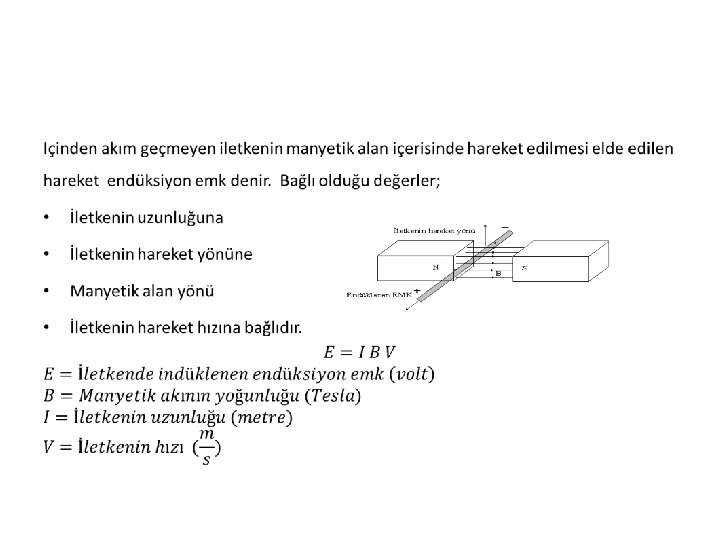

Düzgün bir manyetik alan içerisine giren yüke etki eden kuvvetler; • İletkenin uzunluğu • Manyetik alan yoğunluğu • İletkenden geçen akımın şiddeti orantılıdır.

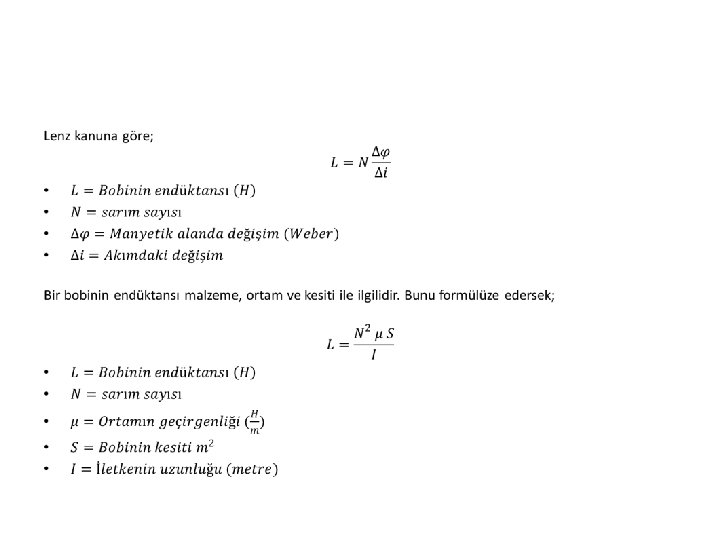

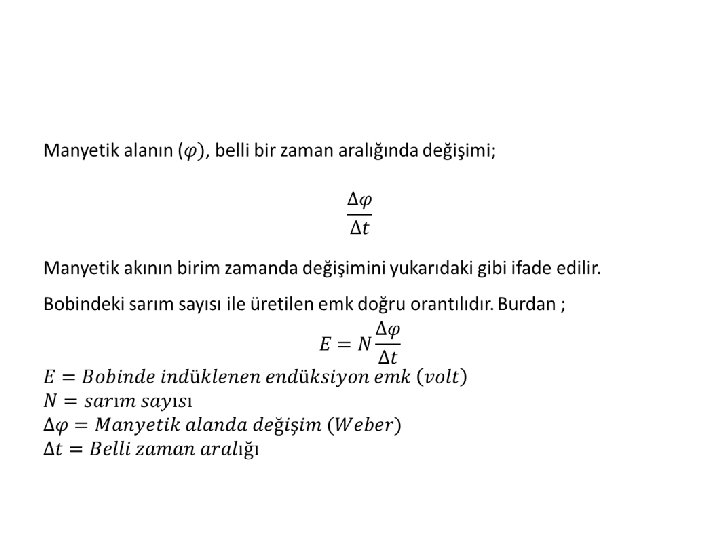

6. 5. Özendüksiyon: Manyetik alan, bobinden geçen akıma ve bobinin sarım sayısına bağlı olarak bobin tarafından oluşturulur.

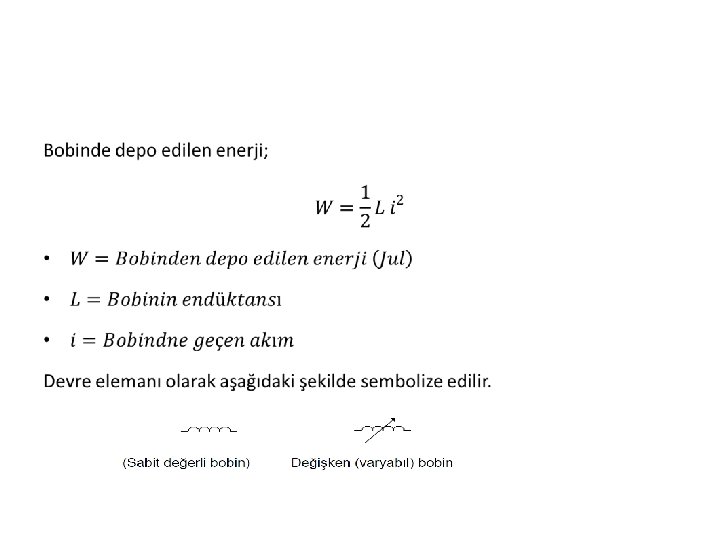

6. 6. Bobinde Depo Edilen Enerji; • Bobin içeresinden akım geçerken etrafında manyetik alan oluşur. Eğer bobin içeresindeki akım artarsa emk bunu azaltmaya çalışır, azalırsa da yükseltmeye çalışmaktadır. Artan akımın belli bir kısmı enerj olarak depolanır, akım azaldığında alanı yükseltmek için kullanılır.

6. 7. Bobinde Bağlama Seri Bağlama: Bobinlerin endüktans değerini artırmak için seri olarak bağlanmaktadır. Seri bağlı bobinler üzerinden aynı akım geçmektedir.

Paralel Bağlanması: Bobinlerin aynı uçlarının birbirne bağlanması ile oluşmaktadır. Parallel bağlı bobinlerde üzerlerindne aynı gerilim geçmektedir.
