VII. Villanyszerelő Konferencia Bourbon Rendezvényház, 1146 Budapest, Abonyi u. 22. Előadás címe (2008. október 13. 12: 00– 12: 45): Hőszivattyúk. Tervezés, kivitelezés Előadó: Komlós Ferenc okl. gépészmérnök, épületgépész ny. minisztériumi vezető főtanácsos E-mail: komlosf@pr. hu A fenntartható fejlődés útja: az emberhez méltó környezet létrehozása Forrás: a rajz Handbauer Magdolna grafikus munkája 1

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Az előadásomat a Heller-tervhez kapcsolható mottóval kezdem: „Ha azt kérdezik, hogy nem késtünk-e el, hogy visszafordítható-e még az a rombolás, amit az emberiség ejtett a természeten, a válaszom az, hogy nem késtünk el. Amíg él az akarat, addig sosincs késő. Ha pedig az emberek közösen akarnak valamit, akkor azt meg is teszik, ezáltal érvén el céljukat, bármi is legyen az. ” Teller Ede 2

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Függőségünk Oroszországtól (forrás: TIME 2008. szept. 15. ) 3

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Fogalmak (1) Hőszivattyú • Olyan berendezés, amely egy tér adott hőmérsékletén hőt vesz fel és megnövelve azt egy másik térben nagyobb hőmérsékleten adja le. • Amikor a hőszivattyú hőt termel (pl. helyiségfűtésre vagy vízmelegítésre) fűtő üzemmódban, amikor hőt von el (pl. helyiséghűtésre), akkor pedig hűtő üzemmódban üzemel. • Ha a kondenzátoroldalon termelt hő hasznosítása a cél, és a hűtést nem hasznosítjuk, akkor a hőszivattyú „egycélú” berendezés, míg a fűtésre és hűtésre egyaránt alkalmas hőszivattyút „többcélú” berendezésnek nevezzük. A többcélú hőszivattyúval egyidejűleg lehet fűteni és hűteni is, ezért használata energiatakarékossági okok miatt rendkívül jelentős. Példa erre egy olyan hőszivattyú, amelyik a műjégpályánál hűt, a mellette lévő uszodában pedig fűt. Az egyidejű kettős hasznosítás a COP -t (a teljesítménytényezőt) megtöbbszörözheti. 4

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Fogalmak (2) Teljesítménytényező (COP, coefficient of performance) • A hőszivattyú leadott fűtőteljesítményének és effektív teljesítményfelvételének az aránya. • Korábban ε (görög epszilon) volt a jele. Szószerinti fordítása: teljesítménytényező, de teljesítményszámnak vagy munkaszámnak, jóságfoknak is nevezik. Munkaközeg • Azt az anyagot nevezzük munkaközegnek, amely a hőszivattyú körfolyamatában kis hőmérséklet és kis nyomás mellett hőt vesz fel az elpárologtatóban, majd nagyobb hőmérsékleten és nagyobb nyomás mellett hőt ad le a kondenzátorban [az egyik hőátadó felületen párolgás (forrás) a másikon pedig kondenzáció (cseppfolyósodás) lép fel]. 5

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Fogalmak (3) • Ha a körfolyamat ideális, akkor adott hőmérséklethatárok között (pl. : TC és T 0) a Carnot-féle körfolyamatnak van a legnagyobb hatásfoka ( ), ill. teljesítménytényezője (COP). Azonos hőteljesítmény eléréséhez ez a körfolyamat használja fel a legkevesebb energiát. Az ideális (Carnot-) körfolyamat hatásfoka, illetve teljesítménytényezője csupán az ún. két hőtartály (hőforrás és hőelnyelő, illetve a hőszolgáltatás) abszolút hőmérsékletétől (TC és T 0) függ, ahol T [K] = t [°C] + 273 • A hőszivattyúra jellemző elméleti ún. COPCarnot a kondenzátor és az elpárologtató hőmérséklet-adataiból kiszámolható: COPCarnot = TKondenzátor / (TKondenzátor – TEpárológtató) 6

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés A hőszivattyús rendszer elvi vázlata (ún. zöldhő a hőforrás) Hőszivattyú (hőelvonás és hőleadás) Hőforrás (megújuló energia és/vagy hulladékhő) Bevezetett energia (villamos energia, biogáz, biodízel, bioetanol stb. ) Hasznos energia pl. fűtés, hűtés, használati meleg víz 7

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Idealizált Carnot-féle körfolyamatok két-két hőmérséklethatár között, négyféle felhasználási cél elérése érdekében 8

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés A hőszivattyúk energiaforrása az ún. „zöldhő”: - a felső három vázlatrajz a földhő (talajhő), - a középső kettő a talajvíz illetve a felszíni víz, - az alsó kettő a levegő (napenergia) hasznosítását ábrázolja vázlatosan. Forrás: VAILLANT cég 9

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyús rendszer Forrás: EVN Energie Versorgung, Niederösterreich Aktiengesellschaft 1994. p. 4. 10

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyúk jellemző üzemmódjai (1) A hőszivattyúk üzemmódja elsősorban a meglévő hőelosztó ill. hőleadó rendszer által támasztott követelményektől és a hőforrástól függ. Monovalens üzemmód esetén a hőszivattyú a hőigényt egyedül is fedezni képes! Ilyenkor a külső falak, a padló, a mennyezet jó hőszigetelése, a hőszigetelt üvegezés és a kishőmérsékletű fűtési rendszer alkalmazhatósága jelenti a kedvező építési adottságokat. 11

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyúk jellemző üzemmódjai (2) A hőszivattyúkat új épületeknél célszerű általában monovalens üzemmódú berendezésre tervezni. Bivalens üzemmód esetén a hőszivattyú a hőigényt nem egyedül fedezi! A bivalens pontot gazdaságossági számítással kell meghatározni. Hőszivattyú „alternatív-bivalens” üzemmódja 12

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyúk jellemző üzemmódjai (3) Bivalens üzemmód esetén a hőszivattyú a hőigényt nem egyedül fedezi. Ennek az üzemmódnak három alapváltozata van: • Az „alternatív-bivalens” üzemmódban a hőszivattyú csak kis terhelésnél működik, és bizonyos terheléshatár fölött a kiegészítő fűtőberendezés veszi át a teljes szerepet. A kiegészítő fűtőberendezés teljesítménye ebben a kapcsolásban a maximális hőterhelés fedezésére is elegendő kell legyen. Tehát ennél az üzemmódnál a hőszivattyú és a kazán sosem üzemel egyszerre. Felújítási munkáknál elterjedt pl. amikor a meglevő kazánt továbbra is használni szeretnék. • A „soros-bivalens” üzemmódban a hőszivattyú viszi az alapterhelést, és a kiegészítő fűtés csak akkor kapcsolódik be, ha a hőszivattyú egyedül már nem képes a teljes feladatot ellátni. Ilyenkor a kiegészítő fűtés teljesítménye a fűtési hőszükséglet és a hőszivattyú fűtőteljesítménye közti különbség. • A „alternatív/soros-bivalens” üzemmódban a fűtést a szezon kezdetén a hőszivattyú egyedül látja el. A hőszükséglet növekedésekor egy bizonyos határig a hőszivattyú és a kiegészítő fűtőberendezés soros kapcsolásban együtt üzemel, majd amikor a hőszivattyú a részterhelést nem képes már fedezni, lekapcsolódik, és a teljes fűtési hőterhelést a – maximális fűtési 13 hőigény ellátására méretezett – kiegészítő fűtés veszi át.

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Földhőhasznosítás zárt hurkos csövezéssel, vízszintes kollektorral, sólé/víz (B/W) hőszivattyúkkal Forrás: Villavärmepumpar, Energimyndighetens sammanställning av värmepumpar för småhus 14

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Földhőhasznosítás zárt hurkos csövezéssel, függőleges kollektorral, sólé/víz (B/W) hőszivattyúkkal Forrás: Villavärmepumpar, Energimyndighetens sammanställning av värmepumpar för småhus 15

Földhőhasznosítás nyitott rendszerű, ún. kétkutas, víz/víz (W/W) hőszivattyúval VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Forrás: Geowatt Kft. 16

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Levegő/víz (A/W) hőszivattyú fűtésre és HMV készítésére Megjegyzés: itt a split készülék (levegő/víz hőszivattyú) kültéri egysége a környezeti levegő energiáját hasznosítja, a beltéri hidraulikus modul adja át a hőenergiát a radiátoros padlófűtésnek és a HMV tárolójának. Forrás: DAIKIN cég 17

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Igény a hőszivattyúzásra (1) • Az energiaárak emelkedésével egyre inkább előtérbe kerül az energiatakarékosság. • A tervezők, a beruházók és az építtetők általában elvétve terveznek jobb hőszigetelést, kevesebb energiafogyasztást egy új, vagy egy felújításra kerülő épülethez, mint amit a jogszabályok kötelezővé tesznek, ezért a hőszivattyús rendszerek hosszútávú alkalmazására kell felkészülnünk. • Az energiafogyasztás és a káros anyag kibocsátásának csökkentésére sokféle műszaki megoldás van. • Az épületekben felhasznált energia csökkentése elengedhetetlen országunk energiamérlegének javításához a városok (települések) légszennyezés-csökkentéséhez. 18

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Igény a hőszivattyúzásra (2) • Magyarországon napjainkban a műszakilag elhasználódott belvárosok, belső kerületek teljes körű újjáépítését és felújítását végzik a nagyvárosokban és a kisebb településeken. • Megújulnak az egyes lakó- és középületek. • Fel kell készülnünk, elsősorban a környezetkímélő, ún. passzív építészeti eszközök megismerésére, elterjesztésére és használatára[1]. • A passzív eszközök lényege, hogy az épületet megvédjük a külső hatásoktól, és csak elkerülhetetlen végső esetben alkalmazzunk gépészeti eszközöket fűtésre ill. hűtésre. [1] Forrás: Dr. Zöld András: Az épületek nyári felmelegedése elleni védekezés természetes lehetőségei. Tervezési 19 Segédlet, OLÉH/VÁTI Kht. 2006.

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Igény a hőszivattyúzásra (3) A passzív épület szabványai a hőfelhasználás különösen hatékony módját írják elő, függetlenül attól, új vagy felújított épületnél alkalmazzuk. A hőszivattyú világszerte elismerten energetikailag a leghatékonyabb fűtési-hűtési technológia, az energiatakarékosság és a CO 2 -kibocsátás csökkentésének kulcseleme. Napjaink − és a jövő − technikájával kapcsolatban azt is fontos jelezni, hogy nemcsak a hőforrás, hanem a hőszivattyú működtetése, illetve a bevezetett energia is származhat nem fosszilis eredetű energiahordozótól. 20

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Igény a hőszigetelésre • Energiatakarékos házaknak nevezzük az átlagostól jobb hőszigetelésű, kis energiafelhasználású, és az ún. passzívházakat. Az energiatakarékos házakat energiafogyasztásuk 1, 0 m 2 alapterületre vetített éves (jele: a) fűtési igénye alapján határozzák meg. • Szokásos elnevezésük alapja történelmi okból a fajlagos olajfogyasztás. Jó közelítéssel: 1 liter tüzelőolaj fűtőértéke ~ 1 m 3 földgáz fűtőértéke ~ 10 k. W h/(m 2 a) • Kis energiafelhasználású ház, Svájcban Minergiehaus-nak nevezik: max. 60 k. W h/(m 2 a) • 3 literes ház, vagy Ultrahaus, vagy Minergie-Plus Haus (Svájcban): max. 30 k. W h/(m 2 a) • Passzívház: max. 15 k. W h/(m 2 a) 21

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Épületszerkezetek Hozzánk hasonló klímaadottságú osztrák és német területeken a következő hőszigetelési jellemzőjű szerkezeteket használnak (általánosságban): • • • talajon fekvő padló: pincefödém: külső fal: lapostető: beépített magastető: ablakok: 0, 25 W/(m 2 K); 0, 35 W/(m 2 K); 0, 20 W/(m 2 K); 0, 15 W/(m 2 K); 1, 20 W/(m 2 K). Falfűtési megoldásnál hangsúlyozni szükséges: a külső fal hőátbocsátási tényezője legfeljebb 0, 25– 0, 35 W/(m 2 K) legyen. Az egy- vagy többrétegű épülethatároló szerkezet hő- és páratechnikai ellenőrzését ill. méretezését a falfűtés és a falhűtés szempontjából is el kell végezni. 22

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Az utólagos hőszigetelést az épületszerkezetek külső oldali felületén kell elhelyezni ●Ökölszabályként mondhatjuk, hogy a régi hagyományos építésű tömör téglaépületek esetében elfogadható a táblás műanyaghab hőszigetelő anyagok használata, míg üreges téglák esetében a szálas hőszigetelő anyagokat célszerű alkalmazni, és kerülni kell a műanyag külső és belső vakolatot valamint a festést a felületkezeléseknél. ● Hagyományos vagy új építésű vályogfalra a perlitvakolattal tűzbiztossá tett, nádból készült hőszigetelést javaslom. ● Az utólagos hőszigetelés növeli a külső fal hőtároló képességét. ● Az épület határolószerkezetein keresztül nemcsak kifelé, hanem befelé is terjedhet a hő! A déli és nyugati oldalon elhelyezett ablakok napkollektorként befolyásolják a fűtőenergia-/hűtőenergiafelhasználást. ● Szokás mondani, hogy az árnyékolás és a hőszigetelés ikertestvérek. 23

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Összehasonlításképpen – hagyományos téglaház: 250– 300 k. Wh/(m 2 a) – blokktégla ház: 160– 180 k. Wh/(m 2 a) – mai magyar előírás: 100– 120 k. Wh/(m 2 a) (a magyar energiatanúsítvány szerinti „C” fokozat) – mai német előírás: 70– 80 k. Wh/(m 2 a) (hamarosan további szigorítása következik) Szellőztetés • Minden élő szervezet, életműködésének legfontosabb feltétele a kellő mennyiségű, tiszta levegő. Feltétlenül szükséges a helyiségekben a levegő cseréjéről, az elhasználódott levegő és a fölösleges nedvesség eltávolításáról folyamatosan gondoskodni! • Korszerű épületeknél a fűtés (hűtés) ellenőrzött szellőztetéssel párosul (legkorszerűbb a hőszivattyús hőhasznosítás). • Az energiatakarékos folyamatos gépi szellőztetéssel biztosítani lehet a megfelelő légcserét: pl. lakásnál n = 0, 5– 0, 6 1/h. 24

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyús rendszerek változatai, családi ház fűtéséhez Forrás: HAUTEC cég 25

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyúk általános csoportosítása • • Külsőlevegő–levegő hőszivattyú: külsőlevegős hőnyerési mód, levegős hőleadó rendszer; Távozólevegő–levegő hőszivattyú: távozólevegős hőnyerési mód, levegős hőleadó rendszer; Víz–levegő hőszivattyú: nyitott rendszerű hőnyerési mód, levegős hőleadó rendszer; Folyadék–levegő hőszivattyú: zárt rendszerű hőnyerési mód, levegős hőleadó rendszer; Külsőlevegő–víz hőszivattyú: külsőlevegős hőnyerési mód, vizes hőleadó rendszer; Távozólevegő–víz hőszivattyú: távozólevegős hőnyerési mód, vizes hőleadó rendszer; Víz–víz hőszivattyú: nyitott rendszerű hőnyerés, vizes hőleadó rendszer; Folyadék–víz hőszivattyú: zárt rendszerű hőnyerési mód, vizes hőleadó rendszer. 26

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Svédország hőszivattyú statisztikája Forrás: Svéd Hőszivattyú Társaság (SVEP) 27

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Hőszivattyús tarifa differenciálása COPéves alapján • A COPéves érték nemcsak a hőforrás adatainak a függvénye, hanem a teljes épületre (építményre) vonatkoztatva a hőszivattyús rendszer létesítésének és üzemeltetésének is a függvénye. • A fogyasztói hálózat hőmérséklete (tkondenzátor) és a hőforrás ill. a környezet hőmérséklete (telpárologtató) különbségét (tkondenzátor – telpárologtató) igyekezzünk az üzemeltetés során a rendszer szabályozásával – pl. az előírt hőkomfort betartása mellett – folyamatosan a legkisebb értéken tartani. • Sajnálatos, de még mindig sok esetben „elszúrt” hőszivattyús 28 rendszerek megvalósításáról kapunk információt.

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Kompresszoros hőszivattyús rendszer napkollektorral 29

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Távozólevegő–víz hőszivattyús passzívház központi szellőzésének elvi vázlata és külsőlevegő–levegő hőszivattyú ill. légkondicionáló berendezés elvi rajza (mindkét esetben az ún. zöldhő a hőforrás) Forrás: ÉTK TS és Villavärmepumpar, Energimyndighetens sammanställning av värmepumpar för småhus 30

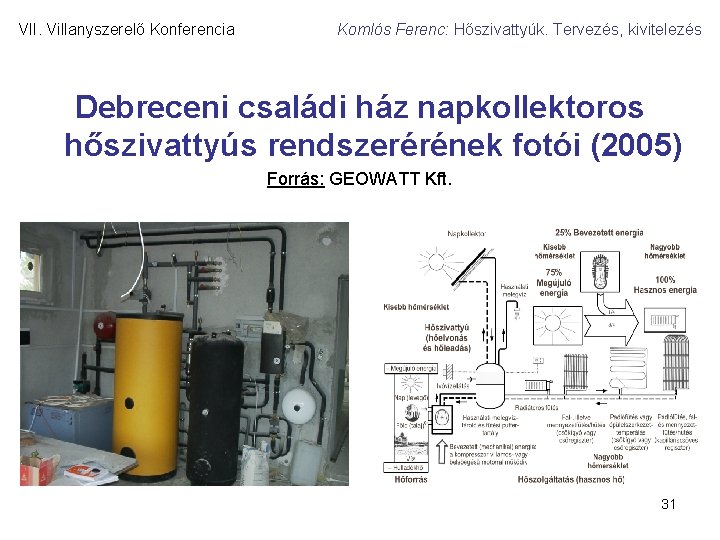

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Debreceni családi ház napkollektoros hőszivattyús rendszerérének fotói (2005) Forrás: GEOWATT Kft. 31

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Keszthelyi zöldtetős gerendaház padlófűtése levegő-víz hőszivattyúval Forrás: Hung. Log. Home Kft. (2007 -ben építése folyamán készült fotó) 32

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Vízszintes elrendezésű talajkollektoros villamos hőszivattyú COP, ill. teljesítménytényezőjének (ε) változása a talajkollektorban áramló hőhordozó közeg hőmérsékletének függvényében, különböző (35, 45 és 55 °C-os) fűtési előremenő vízhőmérsékletek esetén Forrás: LODAM cég 33

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés A hőleadó rendszer főbb követelményei hőszivattyús alkalmazások esetén • Legyen képes a külső léghőmérséklet függvényében általában 30– 45 °C-os előremenő fűtővíz-hőmérséklettel ellátni az épület hőigényét. • t üzem közbeni értéke (az előremenő és a visszatérő fűtővíz hőmérséklet-különbsége) általában 5– 7 °C-nál nagyobb ne legyen (kivétel: radiátoros fűtés). • A hőleadók elhelyezésénél elsődleges szempont legyen az optimális hőérzet biztosítása; • A zaj- és a huzathatás ne legyen nagyobb a megengedettnél. • Minél kevesebb helyet foglaljon el a lakótérből. 34

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Falfűtés helyes elhelyezése (ablak alatt és mellett) Forrás: VITADOM cég 35

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Szakmai tapasztalat (1) • Jelzem, hogy sokszor hőérzeti és energiatakarékossági okból mennyezetfűtés (födémfűtés) a helyes fűtési megoldás. • Amennyiben egy rendszeren belül fal, padló, fan-coil, kalorifer stb. hőleadók fordulnak elő, a helyes tervezői magatartás az, ha ezeket egyforma, max. 42 °C / 35 °C-os hőmérsékletlépcsőre tervezzük, és a rendszer külső hőmérséklettől függő szabályozását a hőszivattyú puffertárolójának vízhőmérséklet-szabályozására bízzuk. • A hőleadó rendszer szabályozása szintén jelentősen befolyásolja a hőszivattyús rendszerrel elérhető COPéves értéket. A szabályozási mód kialakításánál itt is a hőszivattyú által támasztott, a COP értéket maximalizáló igényekből kell kiindulni. A fűtési rendszert és annak szabályozását úgy kell kialakítani, hogy annak mindegyik eleme a lehető legkisebb hőmérsékleten legyen képes működni. 36

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Szakmai tapasztalat (2) • A falfűtés belső falon való elhelyezése nemcsak hőkomfort szempontjából kedvezőtlen, mert nem ellensúlyozza a hideg ablakfelület és külső fal sugárzó hatását, hanem jelentősen lerontja az energiahatékonyságot, mert ilyenkor a léghőmérsékletet kell növelni. • Hangsúlyozni szükséges: a külső fal hőátbocsátási tényezője legfeljebb 0, 25– 0, 35 W/m 2 K legyen. Az egy- vagy többrétegű épülethatároló szerkezet hő- és páratechnikai ellenőrzését ill. méretezését a falfűtés és a falhűtés szempontjából is el kell végezni. • A falfűtés a megemelt belső falhőmérséklet miatt páratechnikailag is kedvezőbb: pl. a műemlékek nedvesedő falainak szárítására, penészesedések elhárítására is alkalmas. 37

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Két egyenlő lehűlési körülmények között lévő helyiség kellemes hőérzet melletti hőmérsékleti viszonyai tagos radiátor és mennyezeti sugárzófűtés esetén Forrás: Réti Márton okl. gépészmérnök: Korszerű központi fűtések tervezése, számítása és Kivitele, Budapest, 1941. KILIÁN FRIGYES utóda m. kir. Egyetemi könyvkereskedése A helyiség Hagyományos Mennyezetfűtés radiátoros fűtés - levegőjének átlaghőmérséklete [°C] 20 18 - mennyezetének hőmérséklete [°C] 22 35 - padlójának hőmérséklete [°C] 18 22 - belső falainak hőmérséklete [°C] 19 20 - külső falainak hőmérséklete [°C] 15 17 38

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Felületfűtés (padfűtés) ill. modern „kemencepadka” Forrás: VARIOTHERM cég 39

VII. Villanyszerelő Konferencia Komlós Ferenc: Hőszivattyúk. Tervezés, kivitelezés Ajánlott irodalom Tekintettel arra, hogy az Építéstudományi Egyesület (ÉTE) Hőszivattyús Szakosztályának Elnökségi tagja vagyok, és a Magyar Napenergia Társaság (MNT) Szoláris hőszivattyús rendszerek munkacsoportját is képviselem, szólok a hazai hőszivattyús technika néhány személyemhez kötődő, de a közérdeklődés számára gondolom fontos, időszerű kérdéséről. 1) Komlós F. : Lakossági tájékoztató anyag (Klímapolitika előlap + 77 old. ) A kiadvány letölthető: http: //klima. kvvm. hu/index. php? id=48 illetve a Környezetvédelmi és Vízügyi Minisztérium honlapjáról: www. kvvm. hu Klímapolitika című szakmai honlapok, [a Kibocsátás-csökkentés című rovatból 2007. október 8 -án lett ide feltöltve. ] 2) Komlós Ferenc – Fodor Zoltán – Kapros Zoltán – Vaszil Lajos: Hőszivattyúzás Energia Központ Kht. „Csináljuk jól!” energiahatékonysági sorozatának 22. számú kiadványa, 2008. ( http: //www. mek. hu/index. php? option=com_content&task=view&id=564&Itemid=52 ) Folyamatban van ennek a kiadványának jelentős átdolgozása és bővítése kétnyelvű (magyar-angol) könyvként. Dr. Vajda József tanár úr az új szerzőtársunk. 3) F. Komlós: Heller Programme, Utilisation of Renewable Energy Sources with Heat Pumps pp. 89 -94 8 th INTERNATIONAL CONFERENCE ON HEAT ENGINES AND ENVIRONMENTAL PROTECTION May 28– 30, 2007 Hotel Uni, Balatonfüred, Hungary ( http: //epiteszforum. hu/node/6037 ) 4) Komlós Ferenc: Hőszivattyús rendszerek 6. rész, 8. 1. fejezet (2+44 oldal). 36. Az építészeti-műszaki tervezés aktuális előírásai. Gyakorlati kézikönyv. Verlag Dashöfer Szakkiadó Kft. és T. Bt. A vonatkozó CD−ROM kiadása: 2008. augusztus. 40
