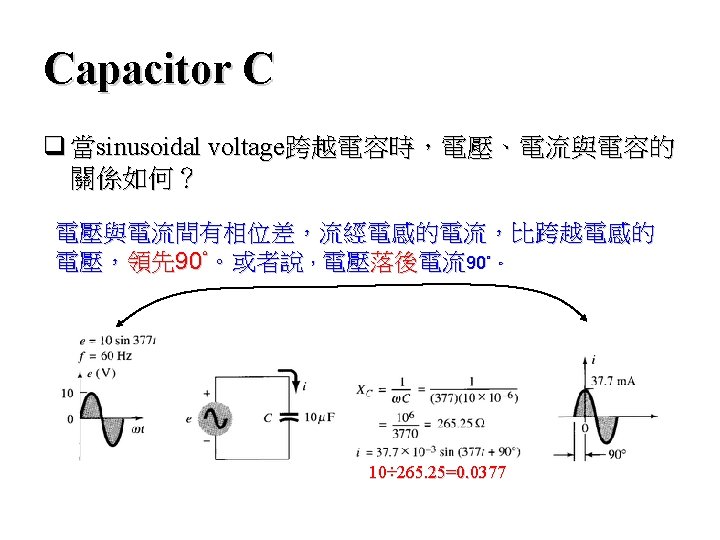

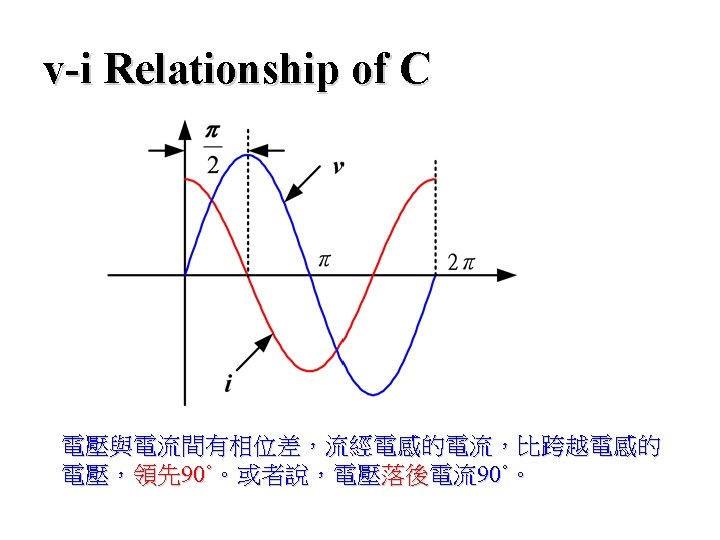

電容與電感 v-i relationship
Generalized Impedance BLOCK IMPEDANCE
SUMMARY
SUMMARY
Impedance vs. Reactance q. ZL=impedance of inductor=jωL（複數） q. ZC=impedance of capacitor=1/jωC（複數） q. XL=reactance of inductor=ωL（實數） q. XC=reactance of capacitor=1/ωC（實數） 切記！切記！

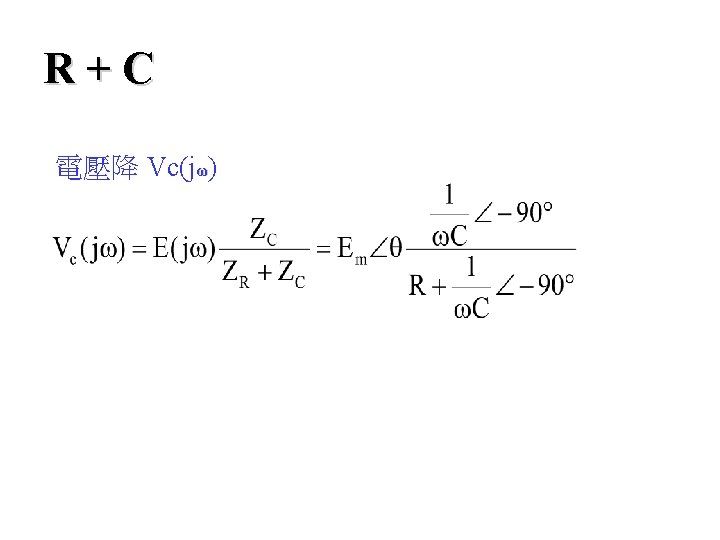

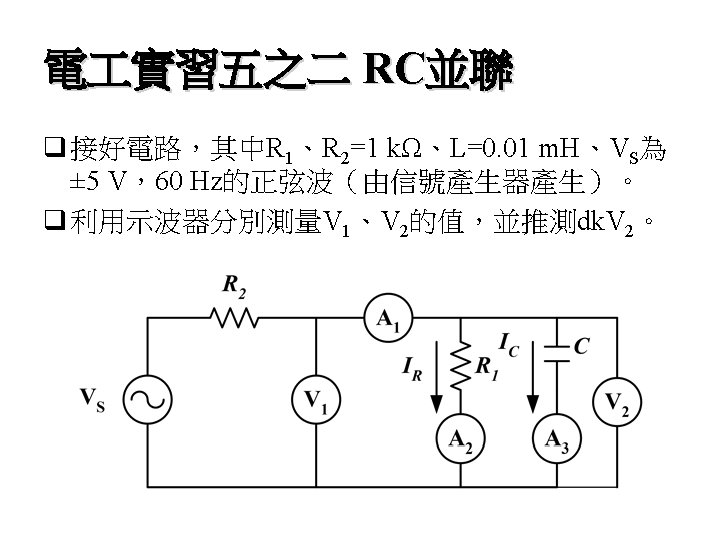

R+C Phasor notation
Phasor Notation Phasor notation Effective value 移除image part operator 與

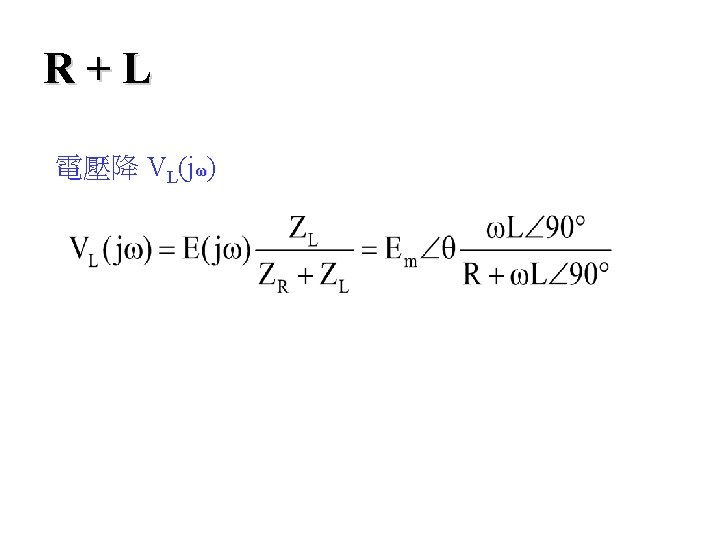

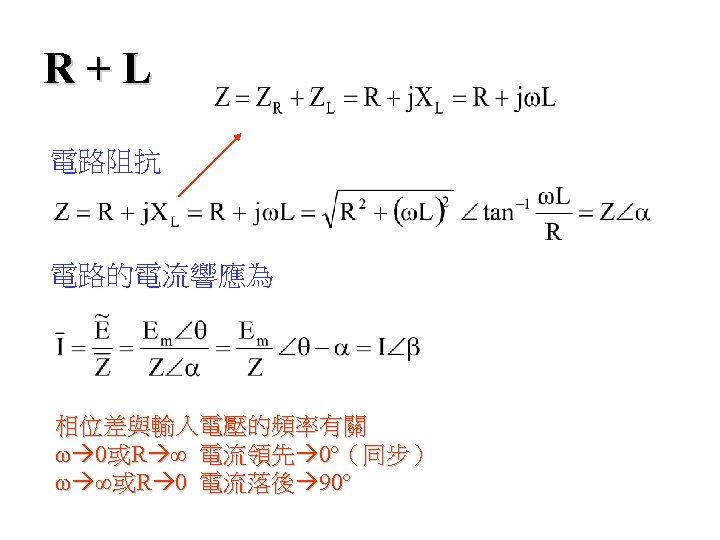

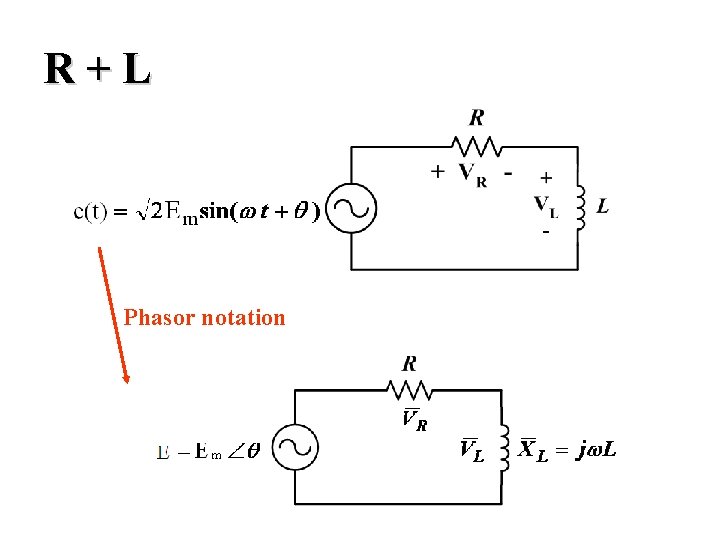

R+L Phasor notation

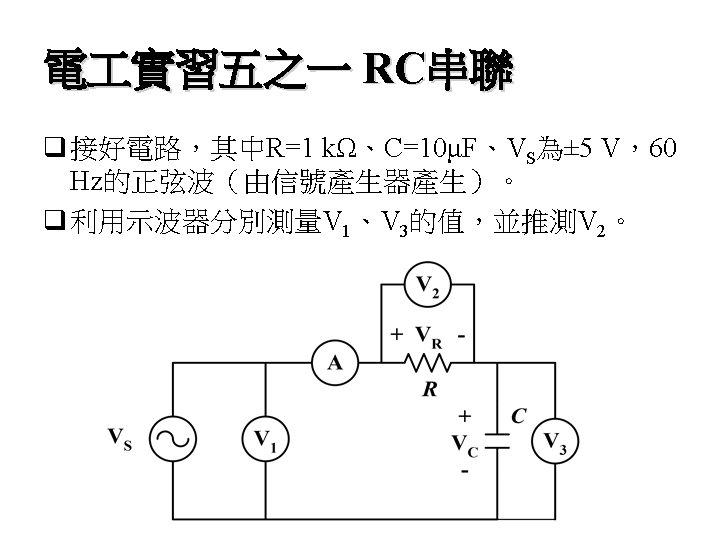

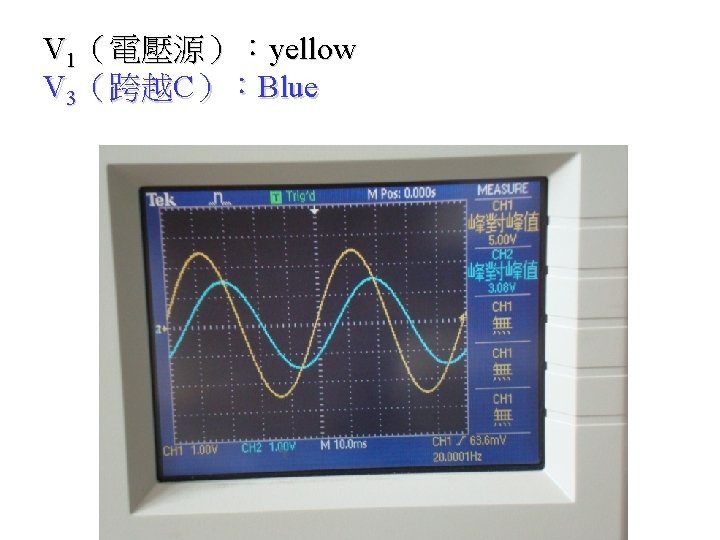

V 1（電壓源）：yellow V 3（跨越C）：Blue V 2（跨越R）：red = yellow-blue

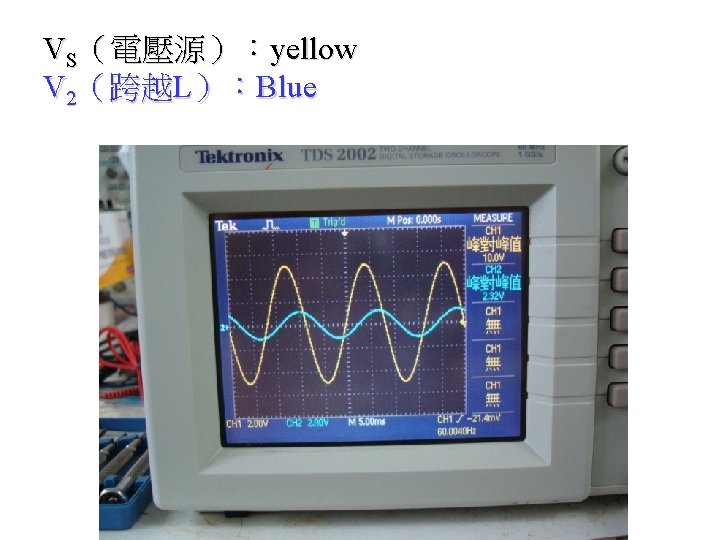

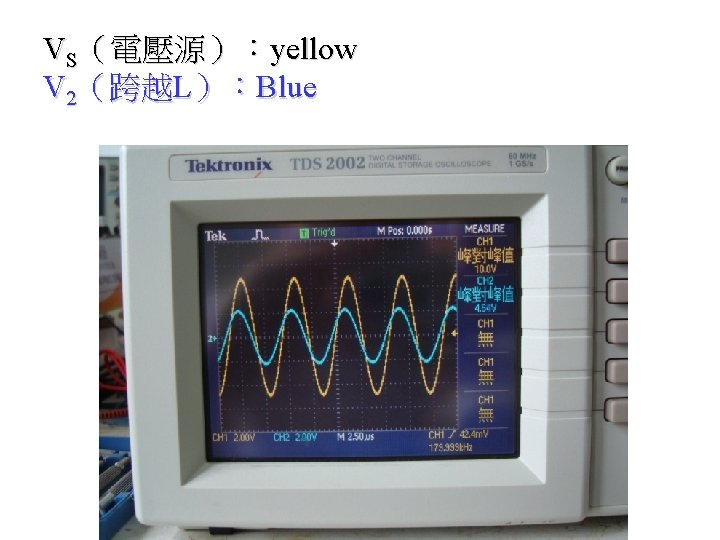

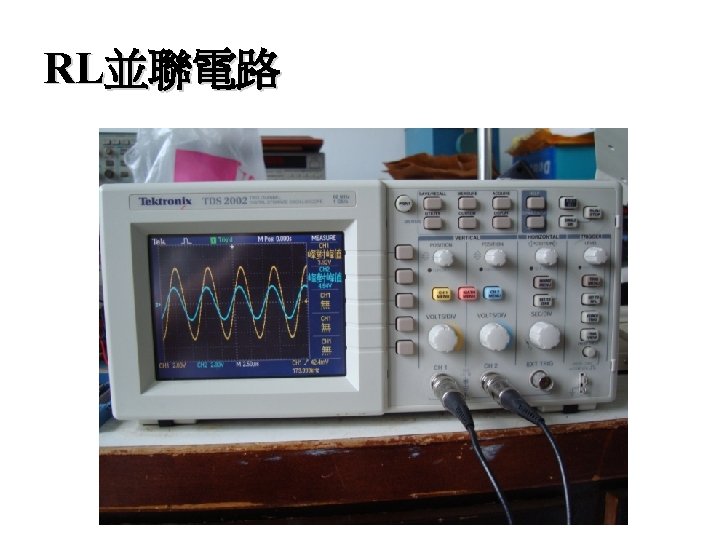

VS（電壓源）：yellow V 2（跨越L）：Blue V 1（跨越R）：red = yellow-blue
V 1（電壓源）：yellow V 3（跨越L）：Blue V 2（跨越R）：red = yellow-blue
VS（電壓源）：yellow V 2（跨越L）：Blue V 1（跨越R）：red = yellow-blue
