VI DTU 13 -2 L’essai pressiométrique et le calcul des Fondations Profondes

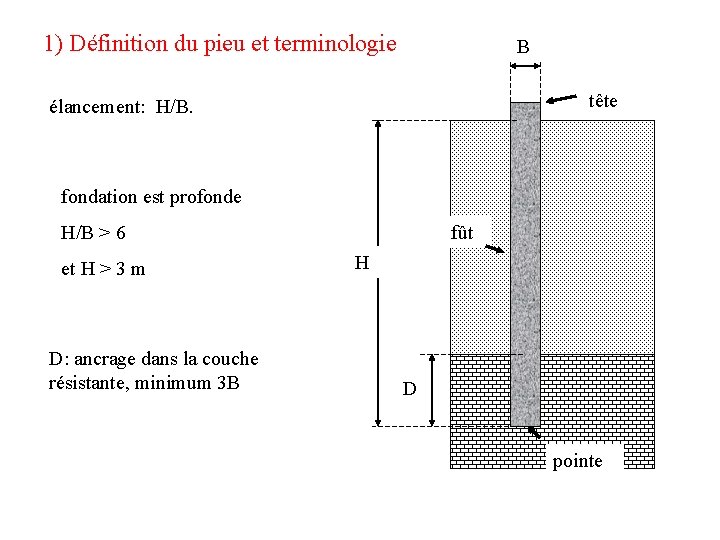

1) Définition du pieu et terminologie B tête élancement: H/B. fondation est profonde H/B > 6 et H > 3 m D: ancrage dans la couche résistante, minimum 3 B fût H D pointe

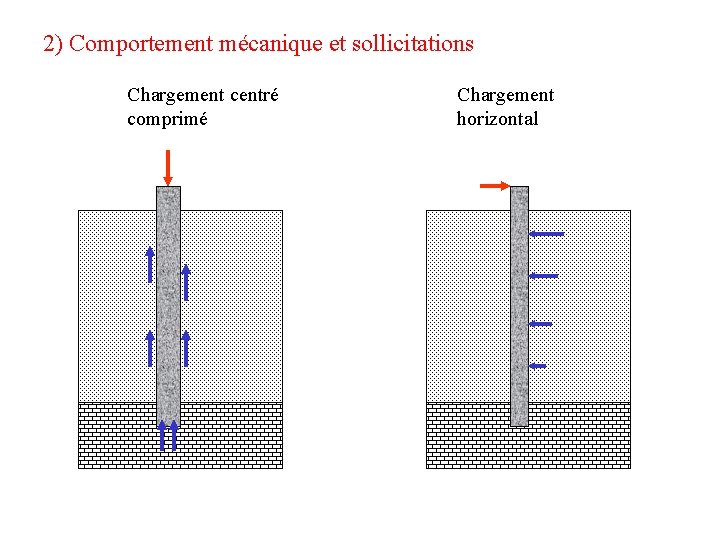

2) Comportement mécanique et sollicitations Chargement centré comprimé Chargement horizontal

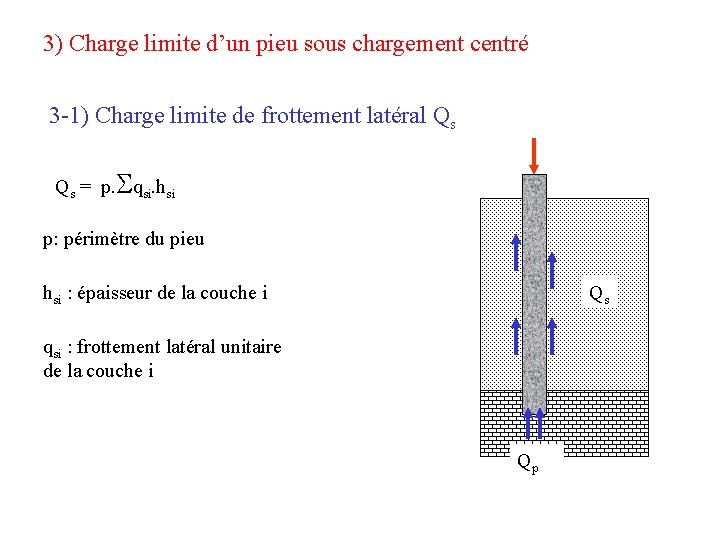

3) Charge limite d’un pieu sous chargement centré 3 -1) Charge limite de frottement latéral Qs Qs = p. Sqsi. hsi p: périmètre du pieu hsi : épaisseur de la couche i Qs qsi : frottement latéral unitaire de la couche i Qp

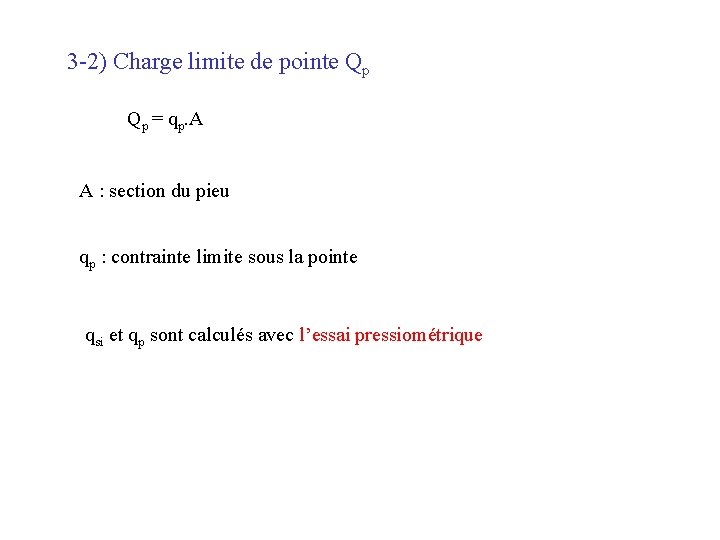

3 -2) Charge limite de pointe Qp Qp = qp. A A : section du pieu qp : contrainte limite sous la pointe qsi et qp sont calculés avec l’essai pressiométrique

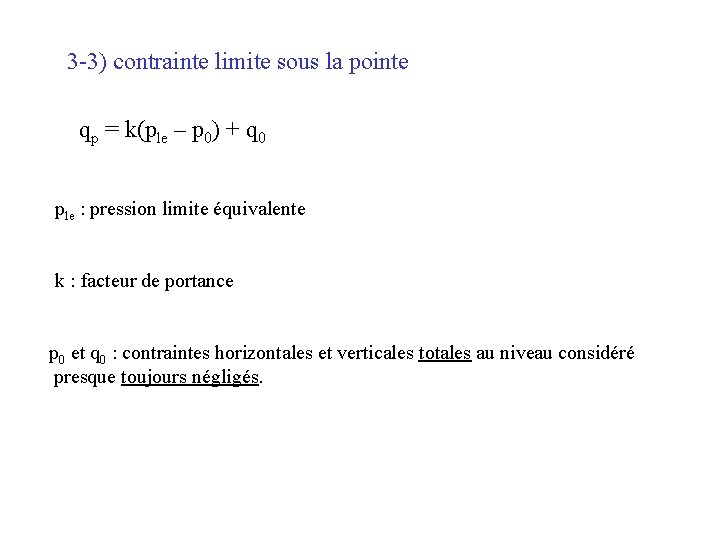

3 -3) contrainte limite sous la pointe qp = k(ple – p 0) + q 0 ple : pression limite équivalente k : facteur de portance p 0 et q 0 : contraintes horizontales et verticales totales au niveau considéré presque toujours négligés.

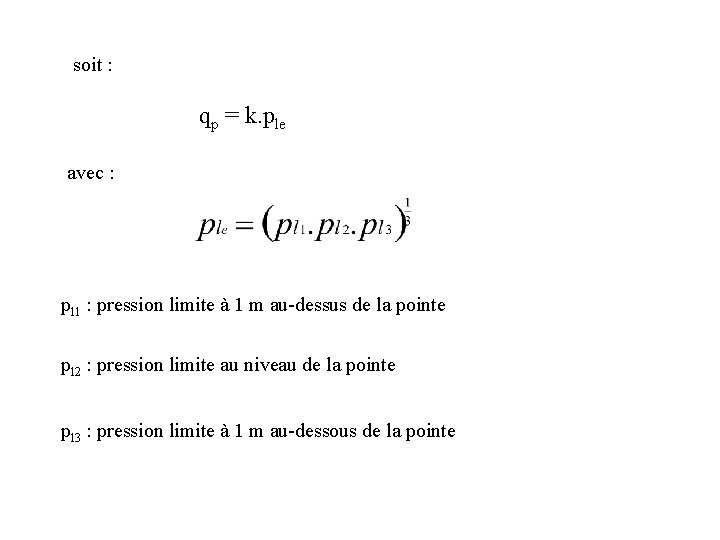

soit : qp = k. ple avec : pl 1 : pression limite à 1 m au-dessus de la pointe pl 2 : pression limite au niveau de la pointe pl 3 : pression limite à 1 m au-dessous de la pointe

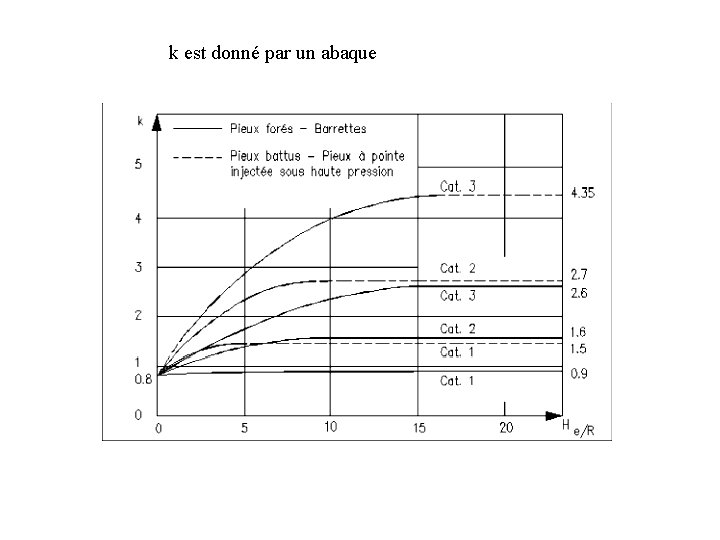

k est donné par un abaque

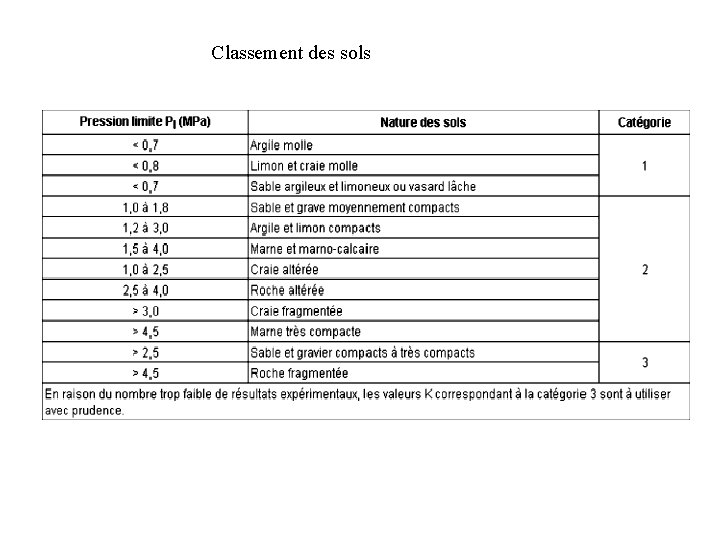

Classement des sols

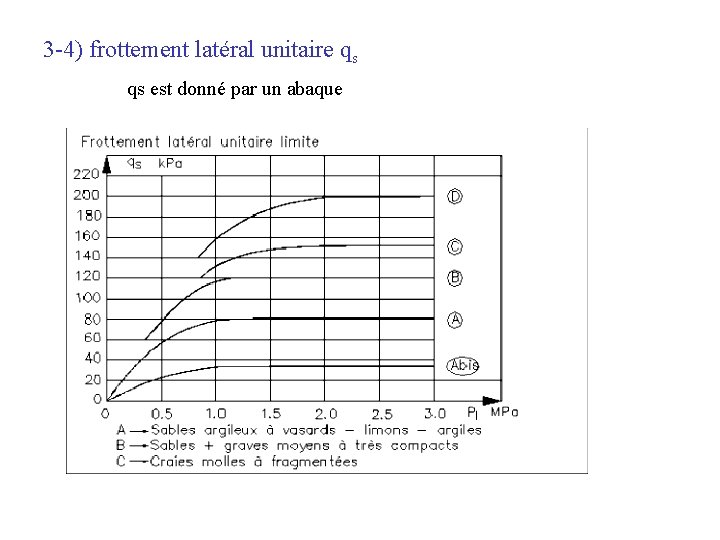

3 -4) frottement latéral unitaire qs qs est donné par un abaque

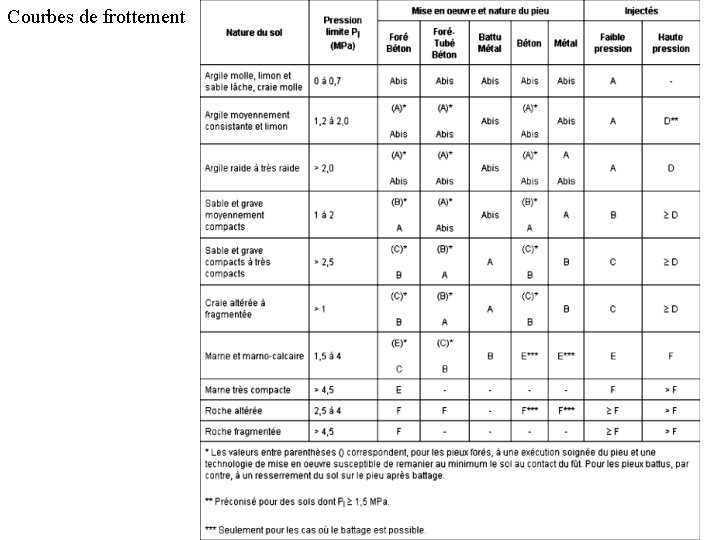

Courbes de frottement

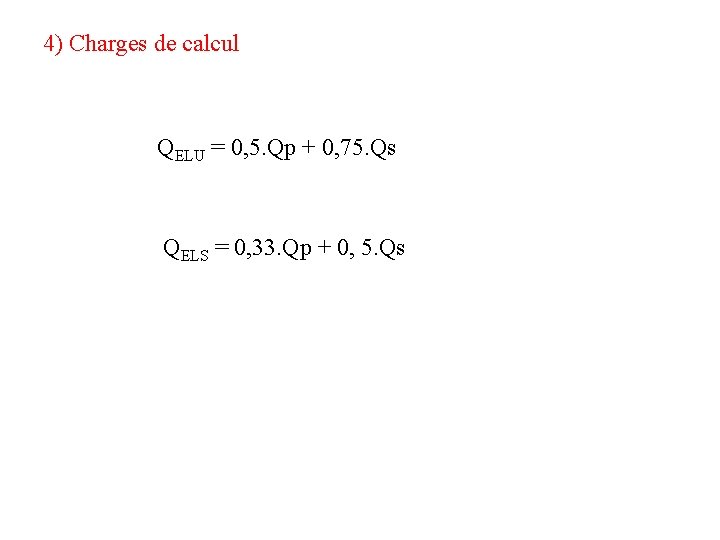

4) Charges de calcul QELU = 0, 5. Qp + 0, 75. Qs QELS = 0, 33. Qp + 0, 5. Qs
