VI 1 FAO Fabrication Assiste par Ordinateur CAM
VI - 1 FAO Fabrication Assistée par Ordinateur CAM Computer-Aided Manufacturing La fabrication des circuits imprimés VI-1 FAO 1

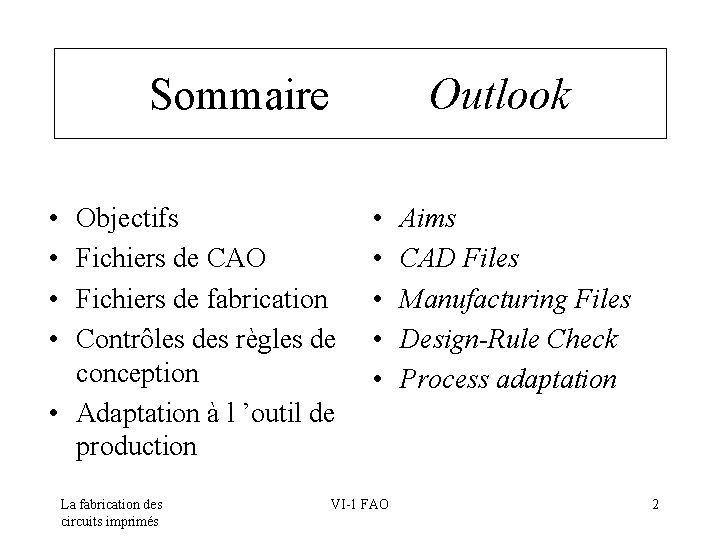

Sommaire Outlook • • Objectifs Fichiers de CAO Fichiers de fabrication Contrôles des règles de conception • Adaptation à l ’outil de production La fabrication des circuits imprimés • • • VI-1 FAO Aims CAD Files Manufacturing Files Design-Rule Check Process adaptation 2

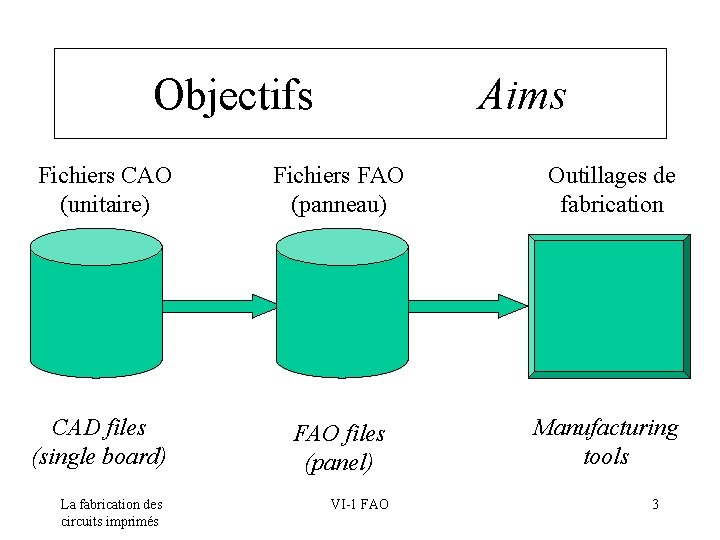

Objectifs Aims Fichiers CAO (unitaire) CAD files (single board) La fabrication des circuits imprimés Fichiers FAO (panneau) Outillages de fabrication FAO files (panel) Manufacturing tools VI-1 FAO 3

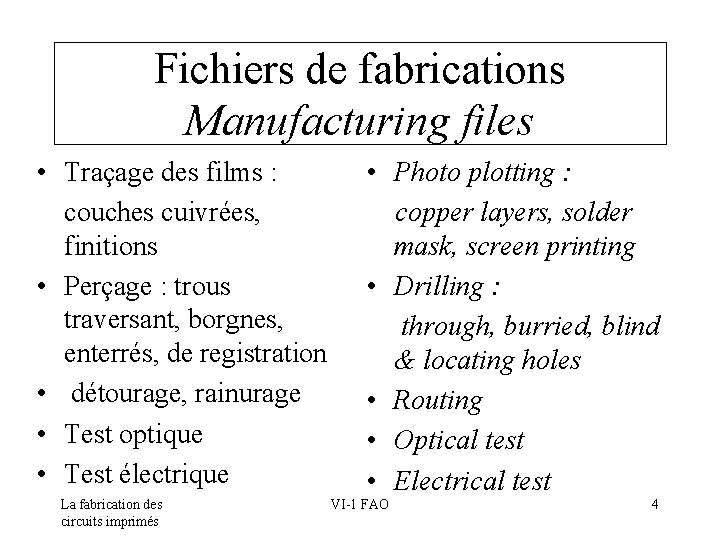

Fichiers de fabrications Manufacturing files • Traçage des films : couches cuivrées, finitions • Perçage : trous traversant, borgnes, enterrés, de registration • détourage, rainurage • Test optique • Test électrique La fabrication des circuits imprimés • Photo plotting : copper layers, solder mask, screen printing • Drilling : through, burried, blind & locating holes • Routing • Optical test • Electrical test VI-1 FAO 4
Transfert image Perçage-Détourage Imaging Drilling-Routing Test électrique Electrical test La fabrication des circuits imprimés FAO Galvanoplastie Electro-plating Vernis épargne Solder mask Test optique Marquage Optical test Screen printing VI-1 FAO 5
Fichiers de conception Design files Traçage des films : Formats de fichiers • Table des ouvertures • Gerber (RS-274 -D) • Gerber étendu (RS-274 -X) • HPGL • PDS, DPF …. La fabrication des circuits imprimés Photo plotting : File formats • Aperture Table • Gerber (RS-274 -D) • Extended gerber (RS-274 -X) • HPGL • PDS, DPF ……. VI-1 FAO 6

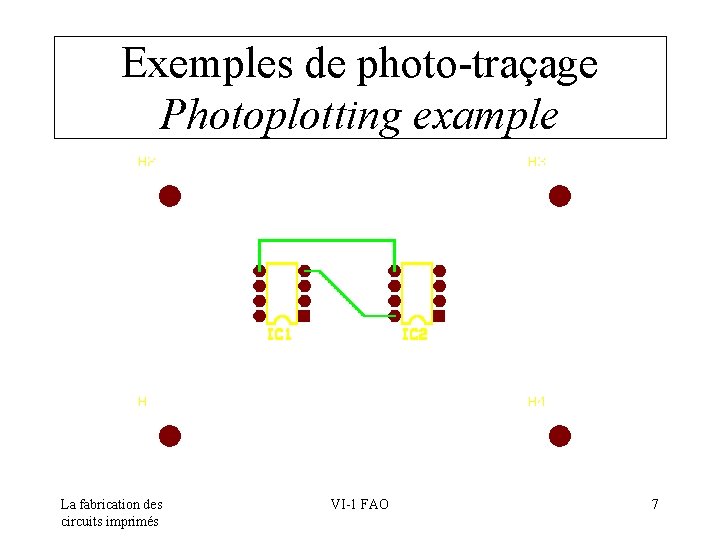

Exemples de photo-traçage Photoplotting example La fabrication des circuits imprimés VI-1 FAO 7

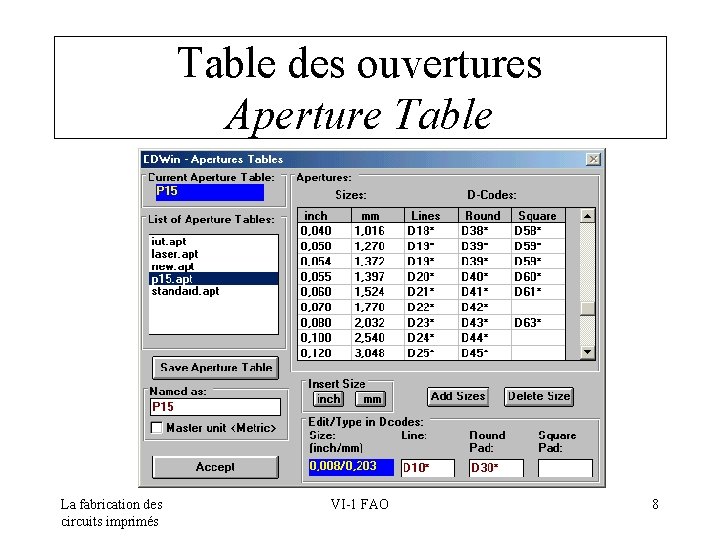

Table des ouvertures Aperture Table La fabrication des circuits imprimés VI-1 FAO 8
Fichier de traçage Gerber photoplotting file Tracé des pastilles de IC 1 “ Flashage ” de la pastille carré D 29* X 1100 Y 1000 D 02*D 03* “ Flashage ” des 7 pastilles rondes D 28* X 1100 Y 1100 D 02*D 03* X 1100 Y 1200 D 02*D 03* X 1100 Y 1300 D 02*D 03* X 800 Y 1200 D 02*D 03* X 800 Y 1100 D 02*D 03* X 800 Y 1000 D 02*D 03* La fabrication des circuits imprimés VI-1 FAO 9

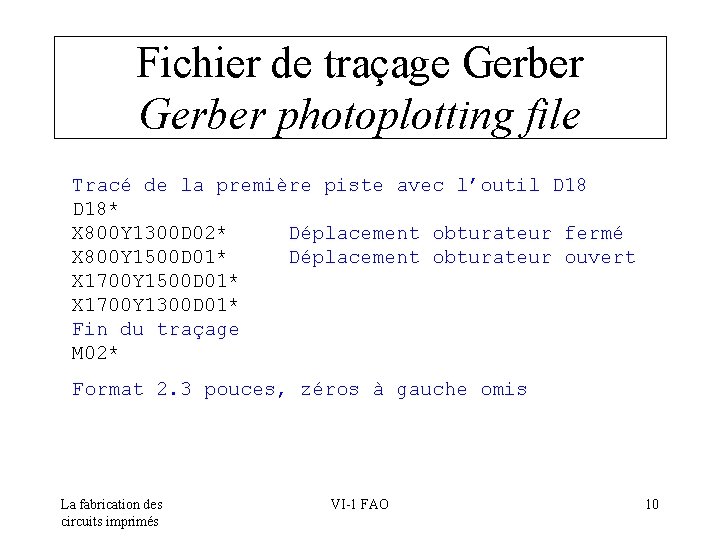

Fichier de traçage Gerber photoplotting file Tracé de la première piste avec l’outil D 18* X 800 Y 1300 D 02* Déplacement obturateur fermé X 800 Y 1500 D 01* Déplacement obturateur ouvert X 1700 Y 1500 D 01* X 1700 Y 1300 D 01* Fin du traçage M 02* Format 2. 3 pouces, zéros à gauche omis La fabrication des circuits imprimés VI-1 FAO 10
Fichiers de conception Design files Perçage et détourage : Formats de fichiers • Exellon • Sieb & Meyer • EIA • ISO • Autres La fabrication des circuits imprimés Drilling and routing : File formats • Exellon • Sieb & Meyer • EIA • ISO • Other VI-1 FAO 11

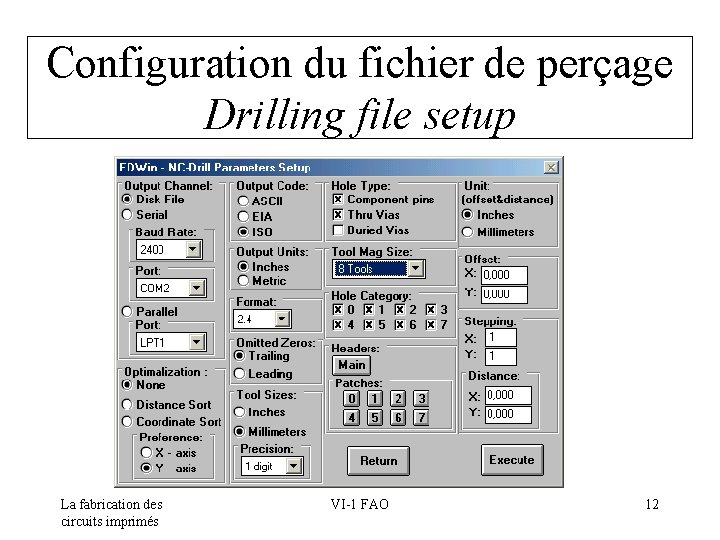

Configuration du fichier de perçage Drilling file setup La fabrication des circuits imprimés VI-1 FAO 12

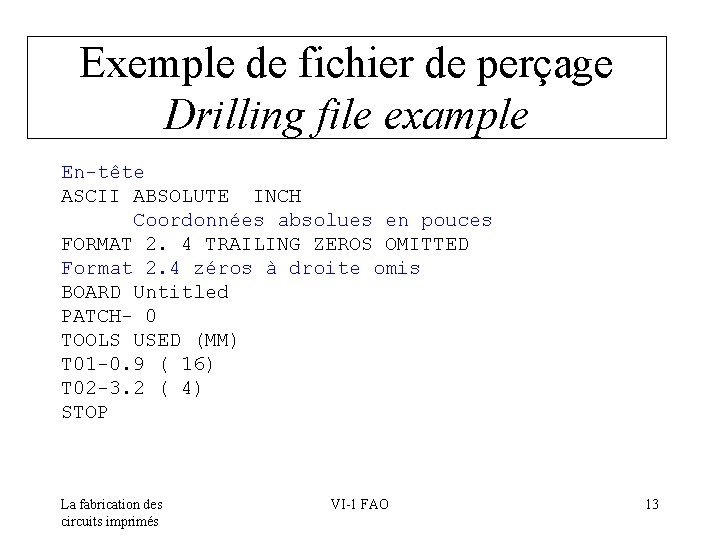

Exemple de fichier de perçage Drilling file example En-tête ASCII ABSOLUTE INCH Coordonnées absolues en pouces FORMAT 2. 4 TRAILING ZEROS OMITTED Format 2. 4 zéros à droite omis BOARD Untitled PATCH- 0 TOOLS USED (MM) T 01 -0. 9 ( 16) T 02 -3. 2 ( 4) STOP La fabrication des circuits imprimés VI-1 FAO 13

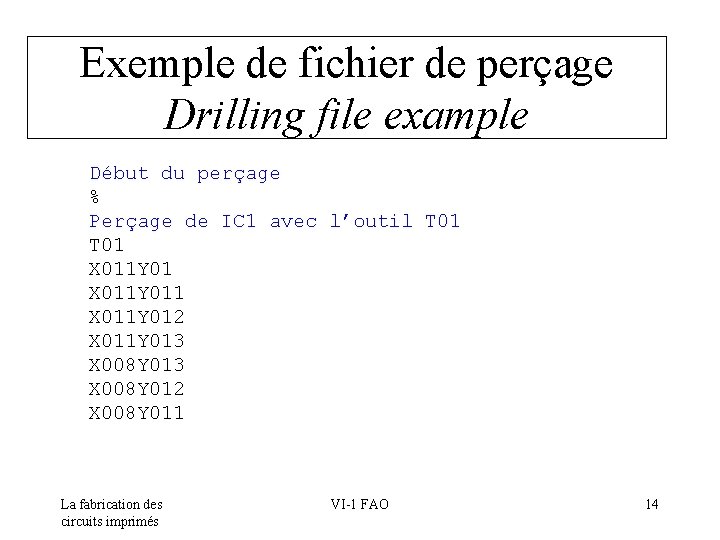

Exemple de fichier de perçage Drilling file example Début du perçage % Perçage de IC 1 avec l’outil T 01 X 011 Y 011 X 011 Y 012 X 011 Y 013 X 008 Y 012 X 008 Y 011 La fabrication des circuits imprimés VI-1 FAO 14
Exemple de fichier de perçage Drilling file example Perçage de IC 2 X 008 Y 01 X 02 Y 012 X 02 Y 013 X 017 Y 012 X 017 Y 011 X 017 Y 01 La fabrication des circuits imprimés VI-1 FAO 15

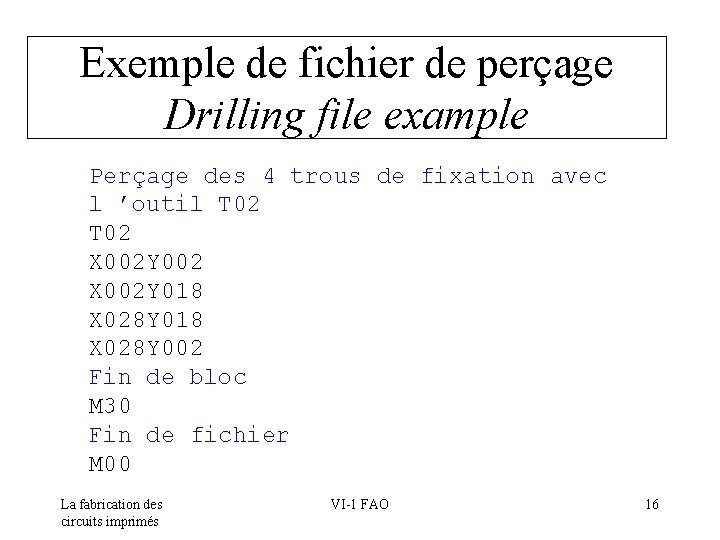

Exemple de fichier de perçage Drilling file example Perçage des 4 trous de fixation avec l ’outil T 02 X 002 Y 002 X 002 Y 018 X 028 Y 002 Fin de bloc M 30 Fin de fichier M 00 La fabrication des circuits imprimés VI-1 FAO 16

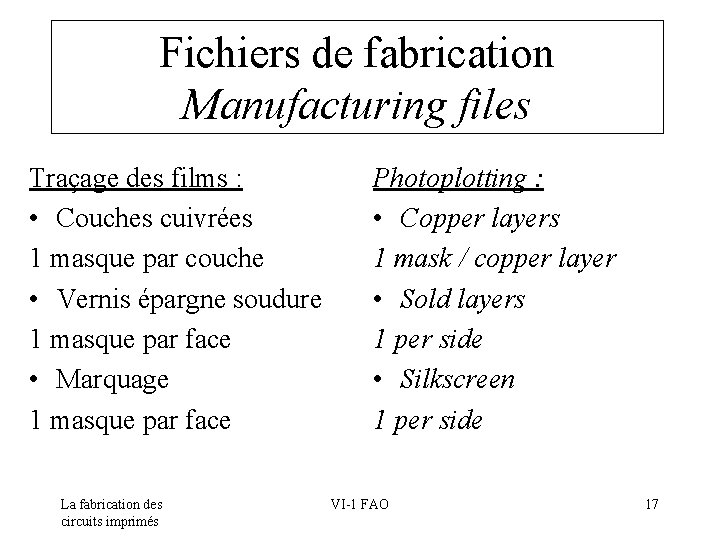

Fichiers de fabrication Manufacturing files Traçage des films : • Couches cuivrées 1 masque par couche • Vernis épargne soudure 1 masque par face • Marquage 1 masque par face La fabrication des circuits imprimés Photoplotting : • Copper layers 1 mask / copper layer • Sold layers 1 per side • Silkscreen 1 per side VI-1 FAO 17

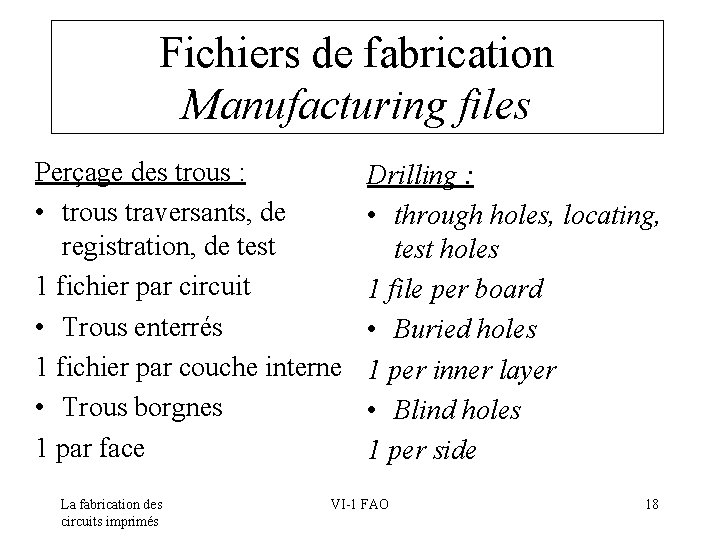

Fichiers de fabrication Manufacturing files Perçage des trous : • trous traversants, de registration, de test 1 fichier par circuit • Trous enterrés 1 fichier par couche interne • Trous borgnes 1 par face La fabrication des circuits imprimés Drilling : • through holes, locating, test holes 1 file per board • Buried holes 1 per inner layer • Blind holes 1 per side VI-1 FAO 18

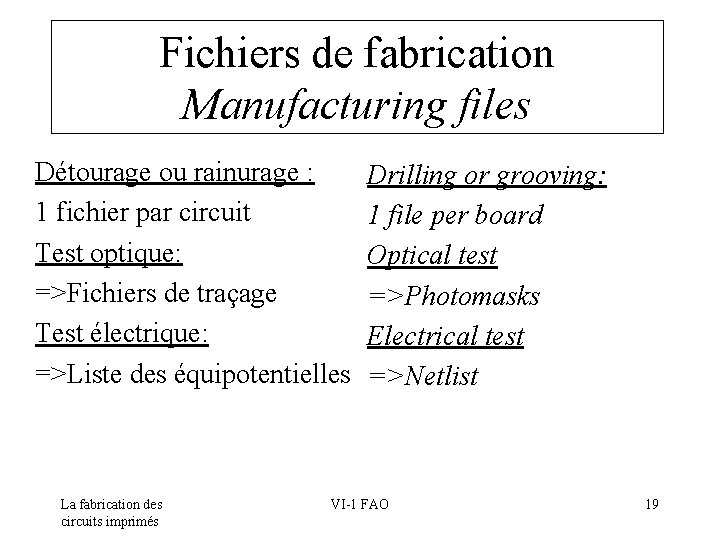

Fichiers de fabrication Manufacturing files Détourage ou rainurage : 1 fichier par circuit Test optique: =>Fichiers de traçage Test électrique: =>Liste des équipotentielles La fabrication des circuits imprimés Drilling or grooving: 1 file per board Optical test =>Photomasks Electrical test =>Netlist VI-1 FAO 19
Contrôles des règles de conception Design Rules Check • Photo-traçage : - largeur des pistes - isolements pistes-pistes, pistes-pastilles, pastilles- pastilles - recouvrements pastilles ou plages d ’accueil et vernis ou sérigraphie La fabrication des circuits imprimés • Photoplotting - trace width -trace to trace, trace to pad, pad to pad spacing - pad or solder-land solder-mask or screen- printing recovery VI-1 FAO 20

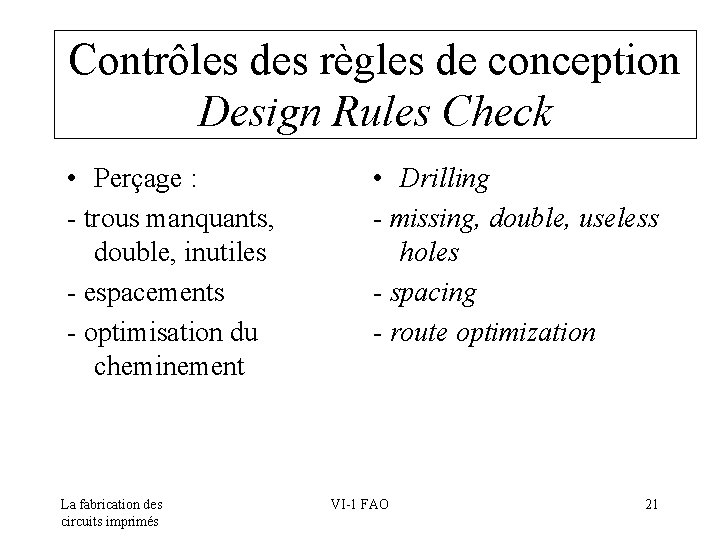

Contrôles des règles de conception Design Rules Check • Perçage : - trous manquants, double, inutiles - espacements - optimisation du cheminement La fabrication des circuits imprimés • Drilling - missing, double, useless holes - spacing - route optimization VI-1 FAO 21
Adaptation à l ’outil de production Process Adaptation • • Mise en panneau Ajustements X et Y Renversement des couches Calcul des surfaces galvaniques • Trous de registration et de test • Mires La fabrication des circuits imprimés • • Panelization X &Y trimming Mirroring copper-surface computation • Locating and test holes • Sighting-marks VI-1 FAO 22

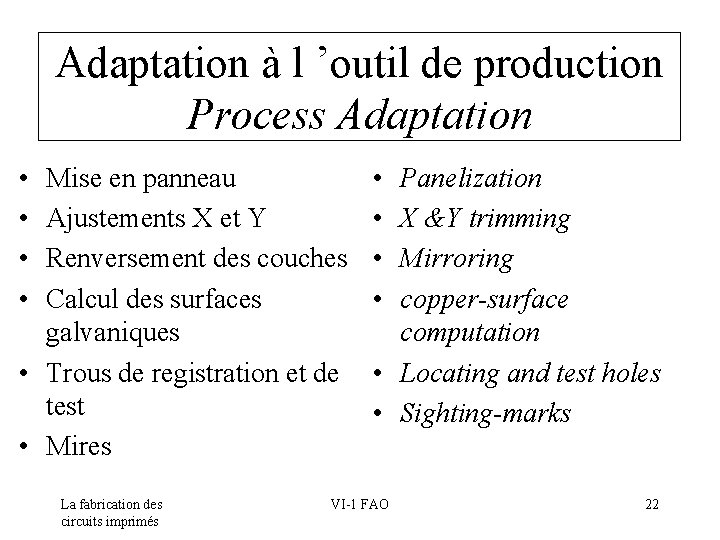

Adaptation à l ’outil de production Process Adaptation • • Barres galvaniques Barres de fluage Motifs de test Modification du graphisme (renfort des jonctions pistepastille, rasage des pastilles, remplissage) • Données de détourage La fabrication des circuits imprimés • • Galvanic Bars Venting bars Test pattern Modifying datas ( « tear drop » , pad shaving, filling polygon) • Routing datas VI-1 FAO 23
