VHDL Package and Sub program Library package VHDL

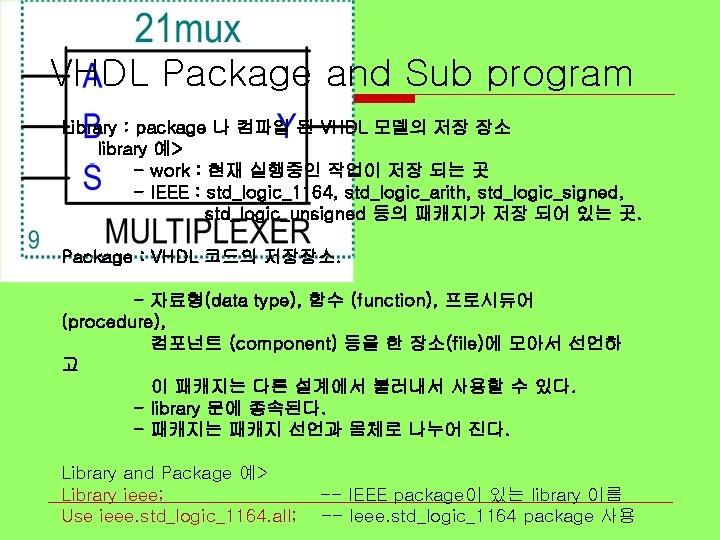

VHDL Package and Sub program Library : package 나 컴파일 된 VHDL 모델의 저장 장소 library 예> - work : 현재 실행중인 작업이 저장 되는 곳 - IEEE : std_logic_1164, std_logic_arith, std_logic_signed, std_logic_unsigned 등의 패캐지가 저장 되어 있는 곳. Package : VHDL 코드의 저장장소. - 자료형(data type), 함수 (function), 프로시듀어 (procedure), 컴포넌트 (component) 등을 한 장소(file)에 모아서 선언하 고 이 패캐지는 다른 설계에서 불러내서 사용할 수 있다. - library 문에 종속된다. - 패캐지는 패캐지 선언과 몸체로 나누어 진다. Library and Package 예> Library ieee; Use ieee. std_logic_1164. all; -- IEEE package이 있는 library 이름 -- Ieee. std_logic_1164 package 사용

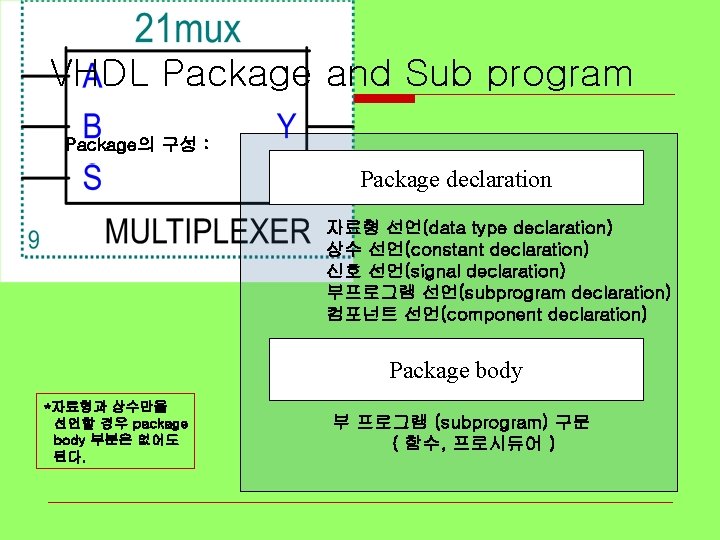

VHDL Package and Sub program Package의 구성 : Package declaration 자료형 선언(data type declaration) 상수 선언(constant declaration) 신호 선언(signal declaration) 부프로그램 선언(subprogram declaration) 컴포넌트 선언(component declaration) Package body *자료형과 상수만을 선언할 경우 package body 부분은 없어도 된다. 부 프로그램 (subprogram) 구문 ( 함수, 프로시듀어 )

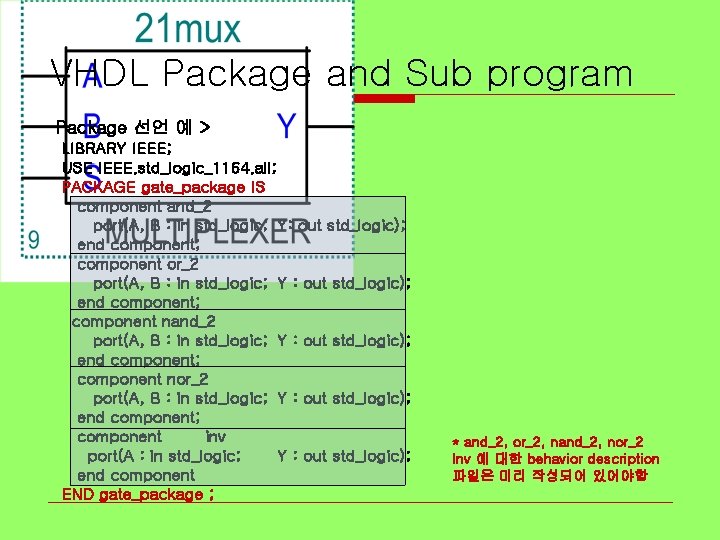

VHDL Package and Sub program Package 선언 예 > LIBRARY IEEE; USE IEEE. std_logic_1164. all; PACKAGE gate_package IS component and_2 port(A, B : in std_logic; Y: out std_logic); end component; component or_2 port(A, B : in std_logic; Y : out std_logic); end component; component nand_2 port(A, B : in std_logic; Y : out std_logic); end component; component nor_2 port(A, B : in std_logic; Y : out std_logic); end component; component inv port(A : in std_logic; Y : out std_logic); end component END gate_package ; * and_2, or_2, nand_2, nor_2 Inv 에 대한 behavior description 파일은 미리 작성되어 있어야함

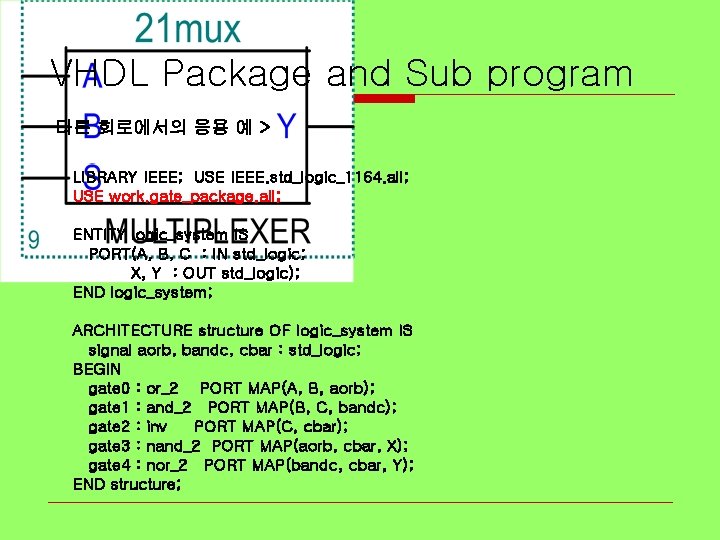

VHDL Package and Sub program 다른 회로에서의 응용 예 > LIBRARY IEEE; USE IEEE. std_logic_1164. all; USE work. gate_package. all; ENTITY logic_system IS PORT(A, B, C : IN std_logic; X, Y : OUT std_logic); END logic_system; ARCHITECTURE structure OF logic_system IS signal aorb, bandc, cbar : std_logic; BEGIN gate 0 : or_2 PORT MAP(A, B, aorb); gate 1 : and_2 PORT MAP(B, C, bandc); gate 2 : inv PORT MAP(C, cbar); gate 3 : nand_2 PORT MAP(aorb, cbar, X); gate 4 : nor_2 PORT MAP(bandc, cbar, Y); END structure;

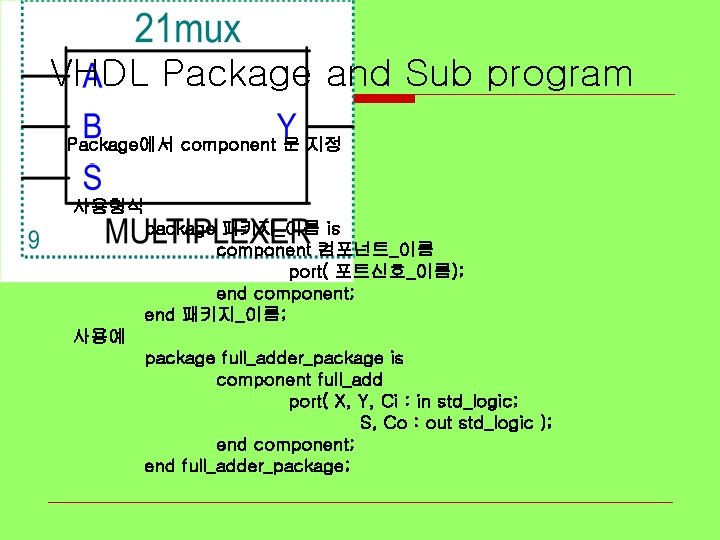

VHDL Package and Sub program Package에서 component 문 지정 사용형식 package 패키지_이름 is component 컴포넌트_이름 port( 포트신호_이름); end component; end 패키지_이름; 사용예 package full_adder_package is component full_add port( X, Y, Ci : in std_logic; S, Co : out std_logic ); end component; end full_adder_package;

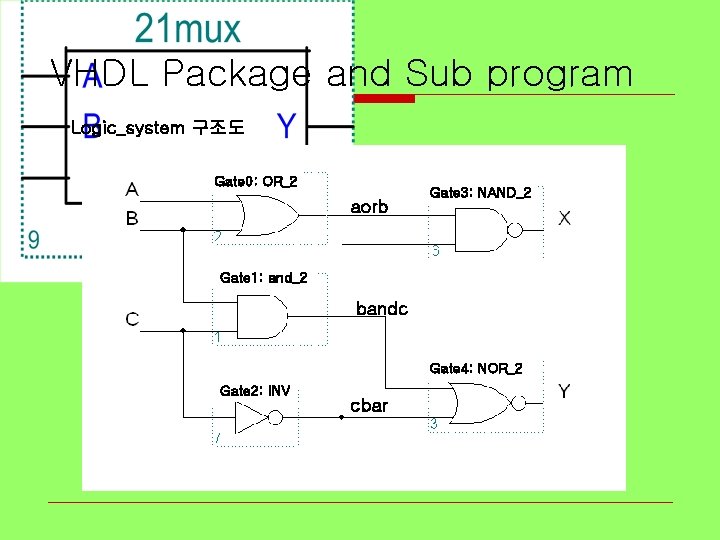

VHDL Package and Sub program Logic_system 구조도 Gate 0: OR_2 aorb Gate 3: NAND_2 Gate 1: and_2 bandc Gate 4: NOR_2 Gate 2: INV cbar

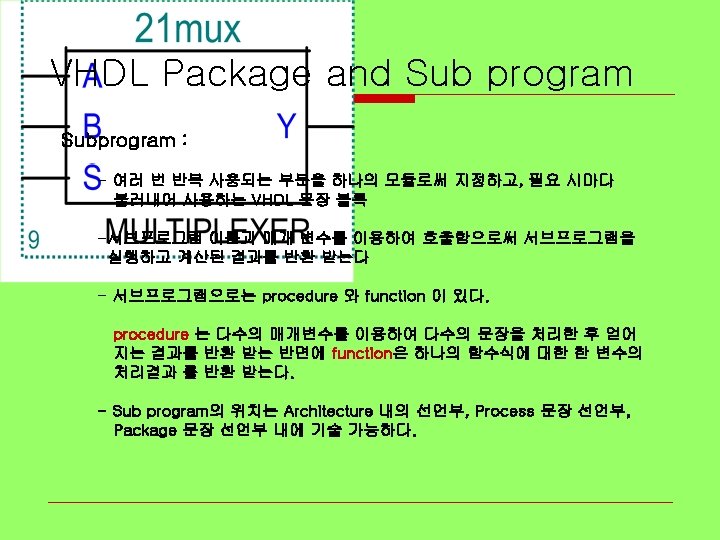

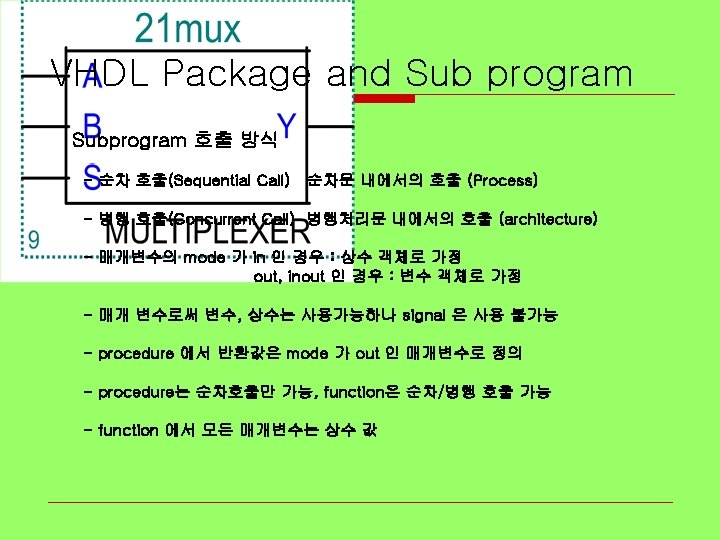

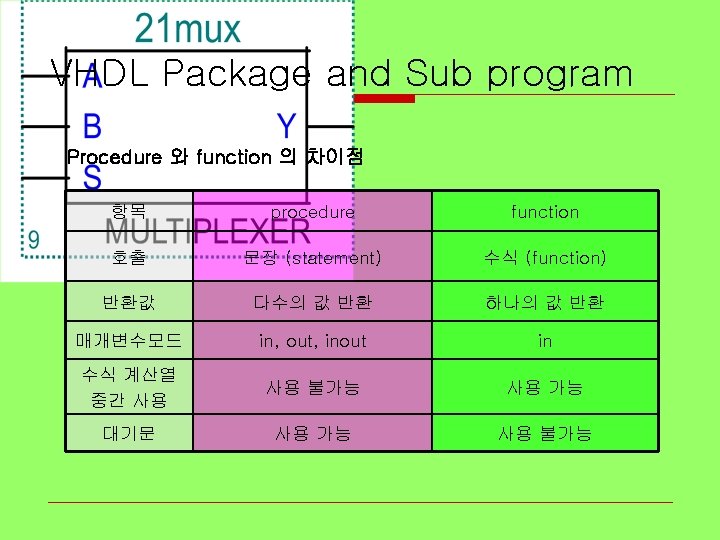

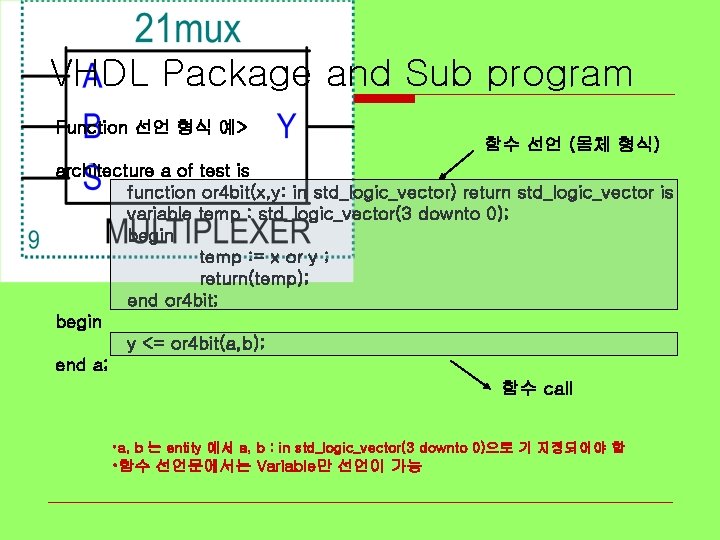

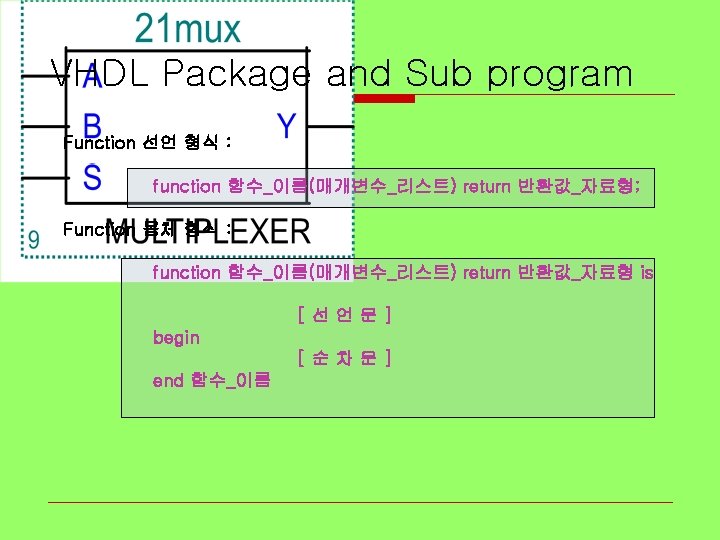

VHDL Package and Sub program Function 선언 형식 예> 함수 선언 (몸체 형식) architecture a of test is function or 4 bit(x, y: in std_logic_vector) return std_logic_vector is variable temp : std_logic_vector(3 downto 0); begin temp : = x or y ; return(temp); end or 4 bit; begin y <= or 4 bit(a, b); end a; 함수 call • a, b 는 entity 에서 a, b : in std_logic_vector(3 downto 0)으로 기 지정되어야 함 • 함수 선언문에서는 Variable만 선언이 가능

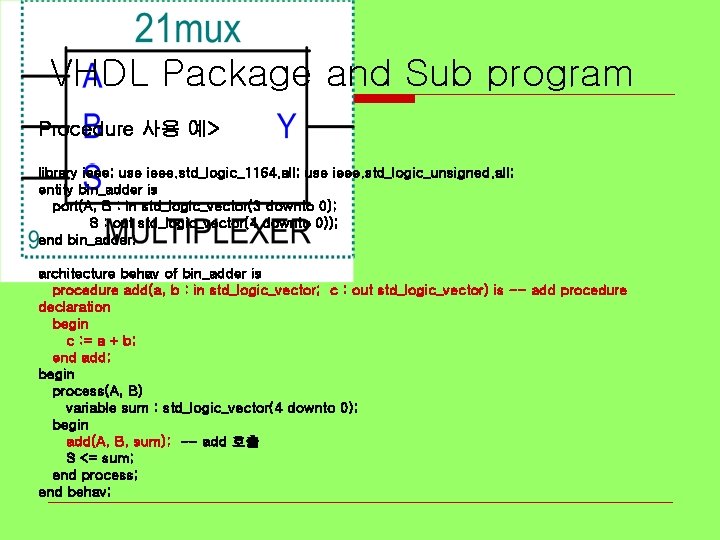

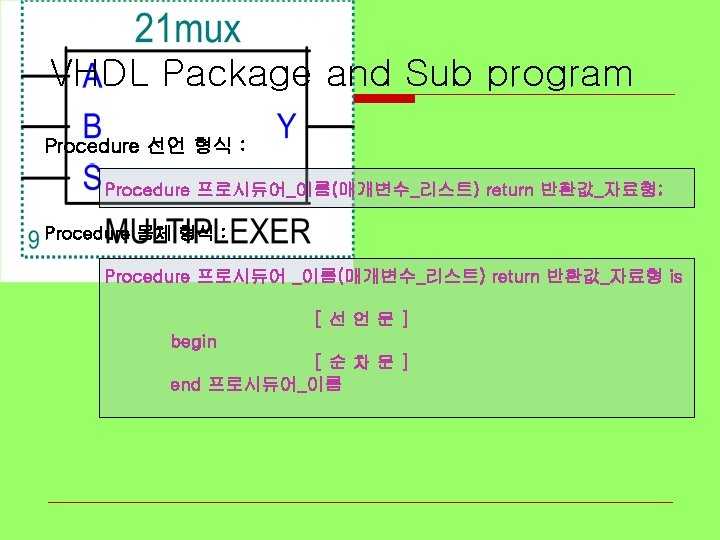

VHDL Package and Sub program Procedure 사용 예> library ieee; use ieee. std_logic_1164. all; use ieee. std_logic_unsigned. all; entity bin_adder is port(A, B : in std_logic_vector(3 downto 0); S : out std_logic_vector(4 downto 0)); end bin_adder; architecture behav of bin_adder is procedure add(a, b : in std_logic_vector; c : out std_logic_vector) is -- add procedure declaration begin c : = a + b; end add; begin process(A, B) variable sum : std_logic_vector(4 downto 0); begin add(A, B, sum); -- add 호출 S <= sum; end process; end behav;

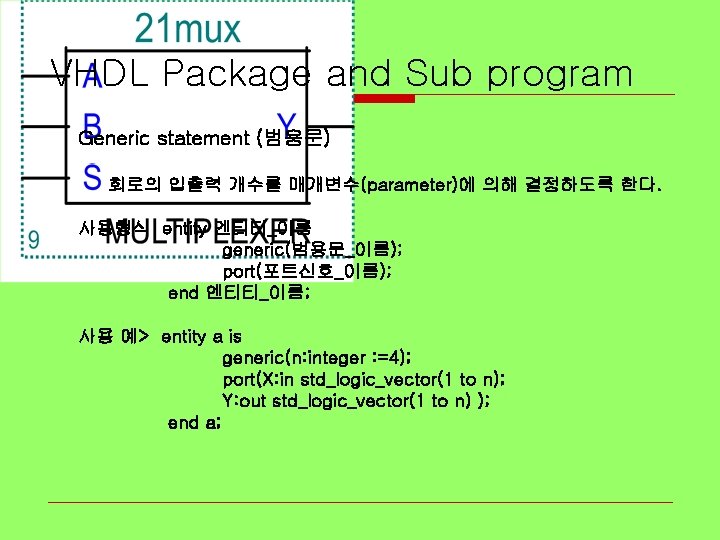

VHDL Package and Sub program Generic statement (범용문) 회로의 입출력 개수를 매개변수(parameter)에 의해 결정하도록 한다. 사용형식 entity 엔티티_이름 generic(범용문_이름); port(포트신호_이름); end 엔티티_이름; 사용 예> entity a is generic(n: integer : =4); port(X: in std_logic_vector(1 to n); Y: out std_logic_vector(1 to n) ); end a;

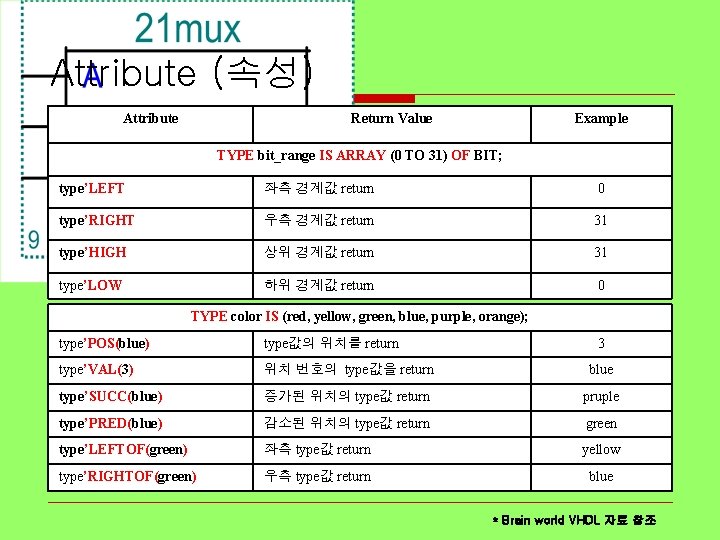

Attribute (속성) Attribute Return Value Example TYPE bit_range IS ARRAY (0 TO 31) OF BIT; type’LEFT 좌측 경계값 return 0 type’RIGHT 우측 경계값 return 31 type’HIGH 상위 경계값 return 31 type’LOW 하위 경계값 return 0 TYPE color IS (red, yellow, green, blue, purple, orange); type’POS(blue) type값의 위치를 return 3 type’VAL(3) 위치 번호의 type값을 return blue type’SUCC(blue) 증가된 위치의 type값 return pruple type’PRED(blue) 감소된 위치의 type값 return green type’LEFTOF(green) 좌측 type값 return yellow type’RIGHTOF(green) 우측 type값 return blue * Brain world VHDL 자료 참조

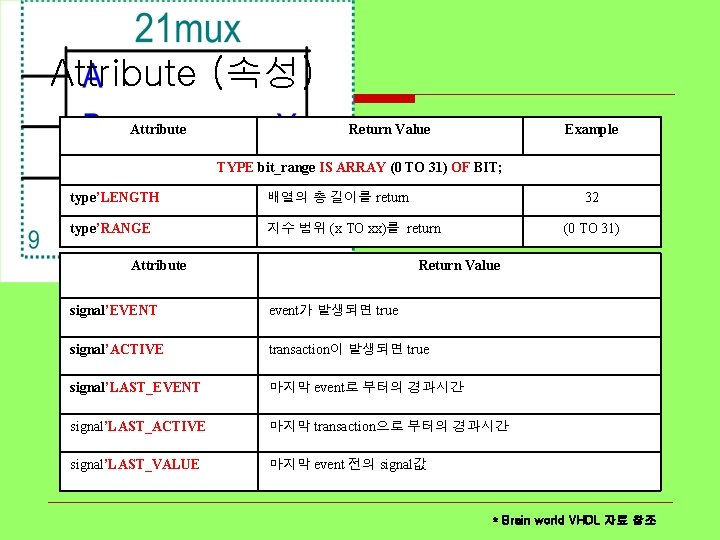

Attribute (속성) Attribute Return Value Example TYPE bit_range IS ARRAY (0 TO 31) OF BIT; type’LENGTH 배열의 총 길이를 return type’RANGE 지수 범위 (x TO xx)를 return Attribute 32 (0 TO 31) Return Value signal’EVENT event가 발생되면 true signal’ACTIVE transaction이 발생되면 true signal’LAST_EVENT 마지막 event로 부터의 경과시간 signal’LAST_ACTIVE 마지막 transaction으로 부터의 경과시간 signal’LAST_VALUE 마지막 event 전의 signal값 * Brain world VHDL 자료 참조
