Versnellingsbak Soorten versnellingsbakken Mechanische versnellingsbak Automatische versnellingsbak CVT
Versnellingsbak
Soorten versnellingsbakken • • Mechanische versnellingsbak Automatische versnellingsbak CVT Vario transmissie
Onderdelen Mechanische bak • • Tandwielen Lagers Assen Schakelassen Schakelmoffen Schakelvorken Synchromesch ringen Kogels • • Werking Vbak: https: //www. youtube. com/watch? v=QPa. UJf. A 1 Ks. Y Werking Synchromesch: https: //www. youtube. com/watch? v=N 5 Tn 106 J-c. I
Onderdelen automatische bak • • • Tandwielen Lagers Koppelomvormer Planetaire tandwielstelsel Plaatkoppelingen Hydraulische brein https: //www. youtube. com/watch? v=u_y 1 S 8 C 0 H mc
Onderdelen CVT • • • Tandwielen Lagers Planetaire tandwielstelsel Variabele schijven Duwband • https: //www. youtube. com/watch? v=PEq 5_b 4 LWNY

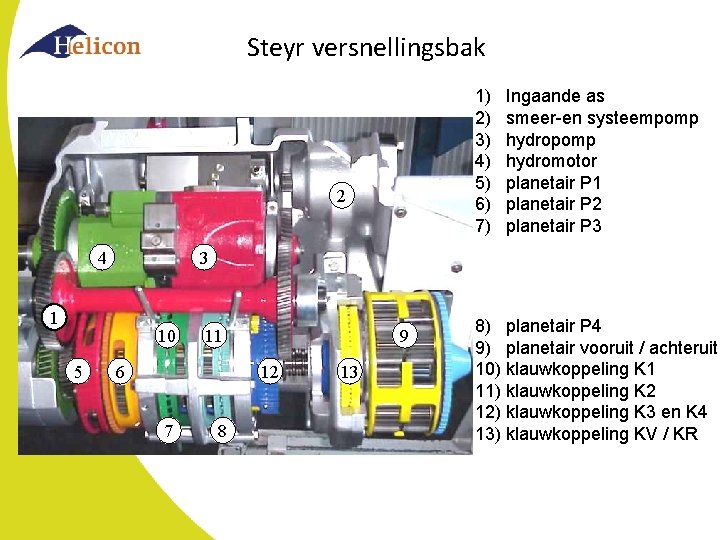

Steyr versnellingsbak 1) 2) 3) 4) 5) 6) 7) 2 4 3 1 10 5 Ingaande as smeer-en systeempomp hydromotor planetair P 1 planetair P 2 planetair P 3 11 6 9 12 7 8 13 8) planetair P 4 9) planetair vooruit / achteruit 10) klauwkoppeling K 1 11) klauwkoppeling K 2 12) klauwkoppeling K 3 en K 4 13) klauwkoppeling KV / KR
Ringwi el Planeetwie len Planetendra ger Zonnewi el Zonnewiel aangedreven door hydromotor. Ringwiel direct aangedreven door krukas. Toerental variabel in 2 draairichtingen Toerental constant in 1 draairichting.
Fendt Vario • • Hydraulisch Hydromotor Hydropomp Planetaire tandwielstelsel

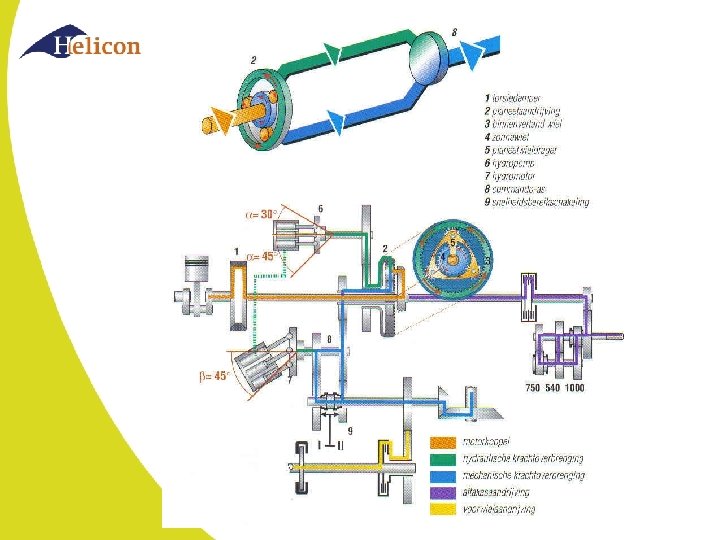

Schematische Tekening Vario
Animatie Fendt Vario Ga naar de animatie.
