Verlengsnoer met randaarde 4 centimeter Knip met een
- Slides: 24
Verlengsnoer met randaarde
4 centimeter Knip met een zijkniptang de witte isolatiemantel een klein beetje in, probeer de gekleurde binnenaders niet te beschadigen.
Buig vervolgens de kabel wat, zodat de witte isolatie verder scheurt, en trek het dan van de binnenaders af.
Blauw is de nuldraad Geel/groen is randaarde Bruin is fase
Knip de fasedraad en de nuldraad nu 1 cm. korter af dan de aardedraad.
Met de striptang ga je nu de gekleurde isolatie ongeveer 8 mm. van de aders afstrippen. Maar eerst stel je de tang in op de juiste dikte.
Kijk in de bekken van de tang en stel die af met het messing schroefje.
Strip nu 8 mm. isolatie van iedere ader af.
Draai met je hand de losse draadjes stevig in elkaar.

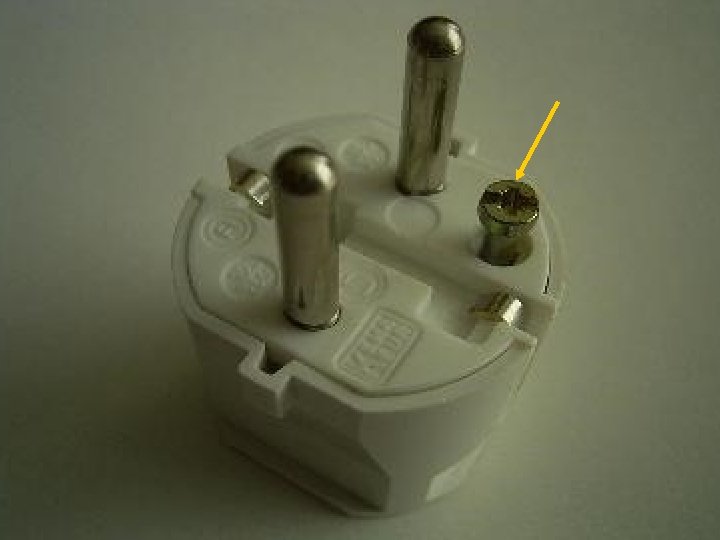

Draai het schroefje in de stekker met een passende schroevendraaier los.
Aansluitingen voor fase en nuldraad Trekontlaster Aansluiting voor randaarde
Draai de schroeven voor de fase en nuldraad iets los, steek de draad er in en draai weer vast.

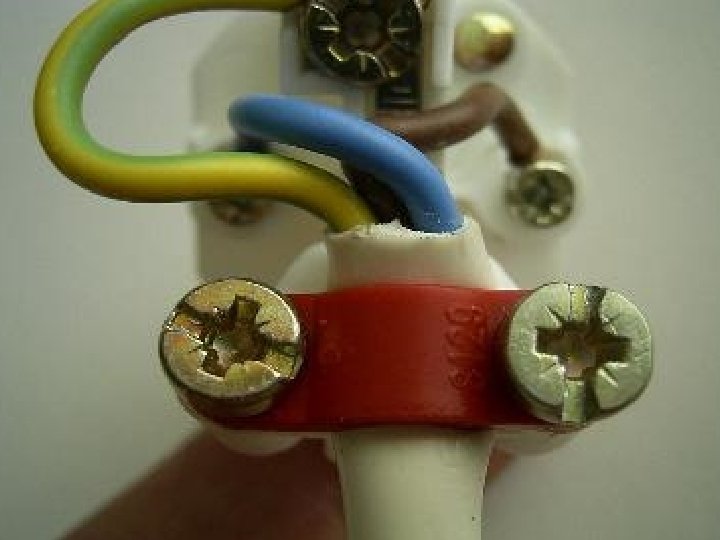

De randaardedraad komt bij deze stekker aan de zijkant, in de uitsparing, onder de schroefkop.
Draai de trekontlaster vast op de witte buitenisolatie. Laat de isolatie iets doorsteken
Schroef het kunststof omhulsel weer vast aan de stekker.
Draai van de contrastekker het schroefje los.

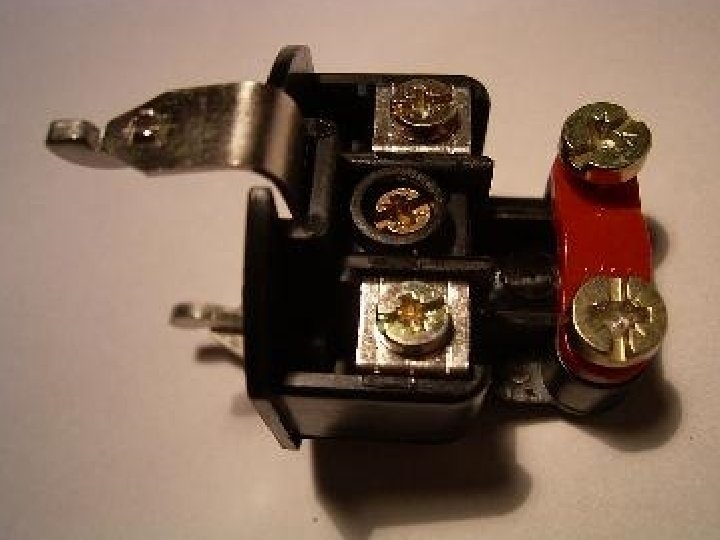

Fase en nul aansluitingen Aarde aansluiting
Nu maak je de andere kant van je snoer hetzelfde als bij de stekkeraansluiting. Vervolgens sluit je de draden aan in de contrastekker zoals aangegeven in de volgende dia.

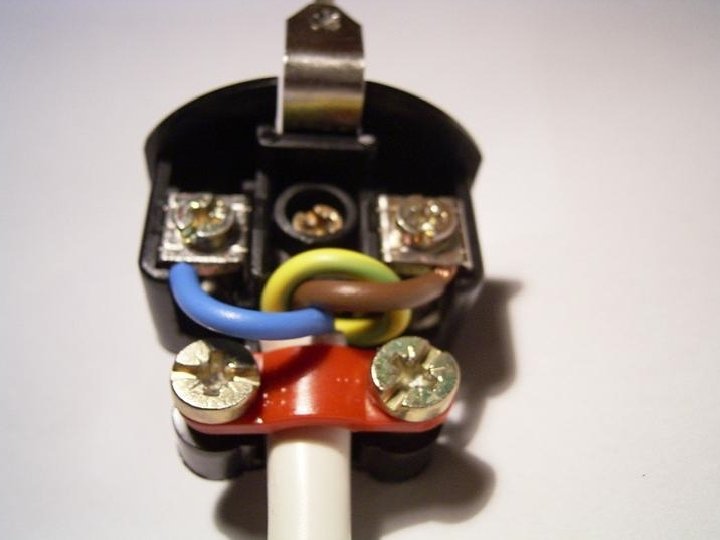

Vergeet niet om het witte omhulsel van de contrastekker eerst om het snoer te schuiven Draad aansluitingen
Monteer het witte omhulsel, en vraag aan je leraar of het snoer gecontroleerd word.
