Veritabanı Tasarımı ve Yönetimi Uzm. Murat YAZICI

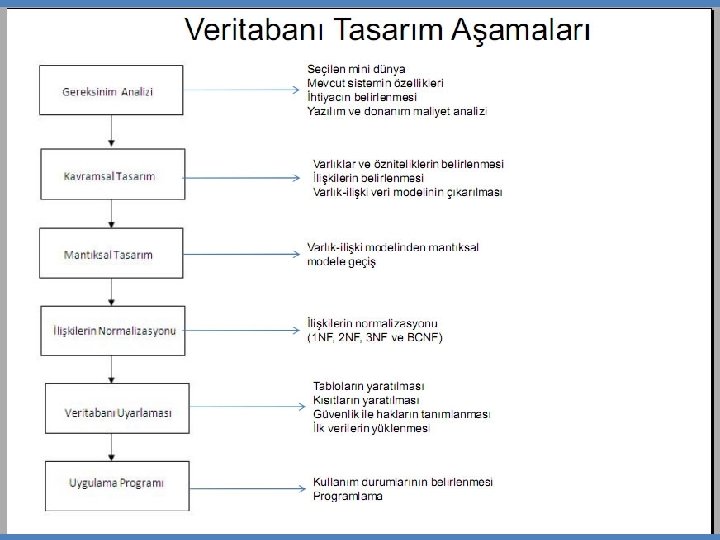

Veritabanı Tasarımı - Projenin tasarım aşamasında veritabanı tasarımı çok iyi yapılmalıdır. Daha sonra yapılacak değişiklikler sorunlar çıkartabilir veya çok zahmetli olabilir. - Veritabanı tasarımı yapılırken izlenecek adımları şu şekilde sıralayabiliriz :

Varlık-İlişki Modeli (Entity-Relationship Model) - Kavramsal tasarım, veritabanında tutulacak verilerin daha üst seviyede gösterilmesi için kullanılır. - Kavramsal tasarım için en çok kullanılan model ER (Entity-Relationship Model) <-> (Varlık-İlişki Modeli) ü Kavramsal tasarım için en popüler ve en çok kullanılan modeldir.

Varlık-İlişki Sembolleri

Varlık-İlişki Modeli - Varlık : Modelin en temel üyesidir. Var olan ve benzerlerinden ayırt edilebilen her şey varlıktır. Örneğin; kitap, öğrenci, araba birer varlıktır. Modelin içerisinde varlık kümesi dikdörtgen ile gösterilir. Veritabanı olarak düşünülürse her bir tablo bir varlık kümesidir. - Nitelik : Varlıkların her bir özelliği bir nitelik olarak ifade edilir. Örneğin, öğrenci adı ve numarası öğrenci varlığının nitelikleridir. Modelin içerisinde nitelikler oval ile gösterilir ve içerisine niteliğin ismi yazılır. Veritabanı olarak düşünülürse tablonun her bir sütunu bir niteliği gösterir.

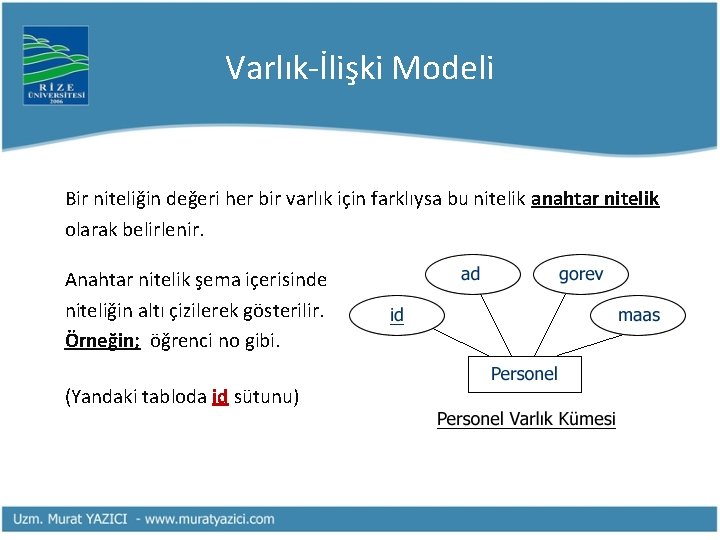

Varlık-İlişki Modeli Bir niteliğin değeri her bir varlık için farklıysa bu nitelik anahtar nitelik olarak belirlenir. Anahtar nitelik şema içerisinde niteliğin altı çizilerek gösterilir. Örneğin; öğrenci no gibi. (Yandaki tabloda id sütunu)

Varlık-İlişki Modeli - İlişki : Farklı varlıklar arasındaki ilişkileri ifade eder. Örneğin; öğrenci ve dersler ayrı varlık kümeleridir ama öğrenciler ders almak zorunda olduğu için iki varlık arasında ders alma ilişkisi vardır. - Model içerisinde ilişkiler baklava dilimi ile gösterilir ve içerisine ilişkinin adı yazılır. - Tablolar arasında kullanılan ilişkiler 1 -1, 1 -n, n-1, n-m ile gösterilir.

Varlık-İlişki Modeli

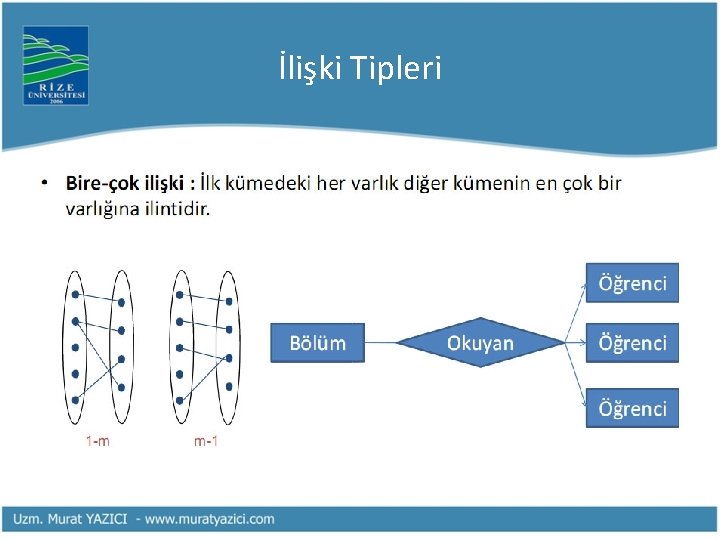

İlişki Tipleri

Bire-Çok İlişki (1 -n) • En çok kullanılan ilişki şeklidir. • Bu ilişkide A tablosundaki bir kayıt B tablosundaki birden çok eşleşen kayda sahiptir. Fakat, bunun tersi doğru değildir. • Örneğin, müşteri-sipariş tabloları arasındaki ilişki

İlişki Tipleri

Çoka-Çok İlişki (n-m) • Bu ilişkide A tablosundaki bir satırın B tablosunda çok sayıda eşi vardır ve tam tersi de geçerlidir. • Bu tür ilişkileri, birincil anahtarları A ve B tablolarının yabancı anahtarlarından oluşan bağlantı tablosu diye adlandırılan üçüncü bir tablo tanımlayarak oluşturabilirsiniz.

Varlık – İlişki Diyagramı (Örnek)

Varlık-İlişki Modelinin Tablolara Dönüştürülmesi - Oluşturulan model tabloya dönüştürülürken; varlık kümeleri tablolara dönüştürülür. varlık kümesinin nitelikleri de tablonun sütunlarına dönüştürülür. - Tabloya dönüştürme işleminde modelde oluşturulan ilişkilerin durumuna göre tabloların ilişkileri ve doğal olarak da anahtar sütunları belirlenir.

Bire-Bir (1 -1) İlişkilerin Tablolara Dönüştürülmesi - Varlık kümeleri tablolara dönüştürülür. - Nitelikler tabloların sütunlarına dönüştürülür. - İlişkide bir varlık kümesinin birincil anahtarı diğer varlık kümesinin yabancı anahtarı olarak belirlenir. Hangisinin birincil hangisinin yabancı anahtar olacağına tablonun içereceği bilgilere göre karar verilir. Bu kurallar doğrultusunda varlık-ilişki modelini tablolara dönüştürelim.

Bire-Bir (1 -1) İlişkilerin Tablolara Dönüştürülmesi Personel (personel. ID, adsoyad, adres, maas, bolum. ID) Bolum (bolum. ID, ad)

Bire-Çok (1 -n) İlişkilerin Tablolara Dönüştürülmesi - Varlık kümeleri tablolara dönüştürülür. - Nitelikler tabloların sütunlarına dönüştürülür. - İlişkinin n tarafındaki tabloya 1 tarafından tablonun birincil anahtar sütunu yabancı anahtar olarak eklenir. Bu kurallar doğrultusunda varlık-ilişki modelini tablolara dönüştürelim.

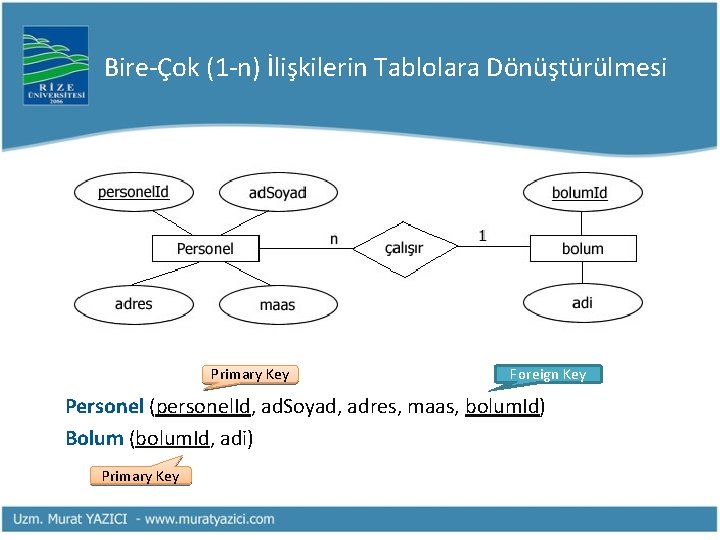

Bire-Çok (1 -n) İlişkilerin Tablolara Dönüştürülmesi Primary Key Foreign Key Personel (personel. Id, ad. Soyad, adres, maas, bolum. Id) Bolum (bolum. Id, adi) Primary Key

Çoka-Çok (n-m) İlişkilerin Tablolara Dönüştürülmesi - Varlık kümeleri tablolara dönüştürülür. - Oluşturulan ilişki isminde tablo oluşturulur. - Nitelikler tabloların sütunlarına dönüştürülür. Tanımlayıcı nitelikler ilişkiden oluşturulan tabloya sütun olarak eklenir. - İlişkiyi oluşturan tabloların birincil anahtarları ilişkiyi oluşturan tabloya yabancı anahtar olarak eklenir. - İlişkiden oluşturulan tablonun birincil anahtarı oluşturulan yabancı anahtarların birleşiminden oluşur. Eğer, bu şekilde oluşturulan birincil anahtar ihtiyaçlara cevap vermiyorsa yeni bir sütun eklenerek birincil anahtar yapılır.

Çoka-Çok (n-m) İlişkilerin Tablolara Dönüştürülmesi Film (film. ID, film. Adi, y_tarihi, yonetmen) Sinema (sinema. ID, sinema. Adi, adres, telefon) Oynar (oynar. ID, film. ID, sinema. ID, tarih, saat)

Zayıf Varlık Kümeleri Zayıf (Weak) varlık türü - Mevcutluğu diğer varlık türüne bağlı olan varlık türüdür. Eğer bir varlık kümesinin niteliklerinin tümü alınsa bile bir anahtar oluşturmuyorsa buna zayıf varlık kümesi denir. v Üniversite-fakülte ilişkisinde, bir fakülte üniversite olmadan olamayacağı için ve aynı fakülte isminde başka üniversitelerde fakülte olabileceği için fakülte varlık kümesi zayıf varlık kümesidir.

Zayıf Varlık Kümelerinin Tabloya Dönüştürülmesi Universite (univ. No, univ. Adi) Fakulte (univ. No, fakulte. Adi) Zayıf varlık kümeleri çift çizgili dikdörtgen ile gösterilir.

Normalizasyon - Veritabanının tasarım aşamasında veri tekrarını, veri kaybını veya veri yetersizliğini önlemek için gerçekleştirilen işlemlere normalizasyon denir. - Genel olarak normalizasyon için ek tablolar gerekir. v v v 1 NF (1. Normal Form) 2 NF (2. Normal Form) 3 NF (3. Normal Form) 4 NF (4. Normal Form) 5 NF (5. Normal Form)

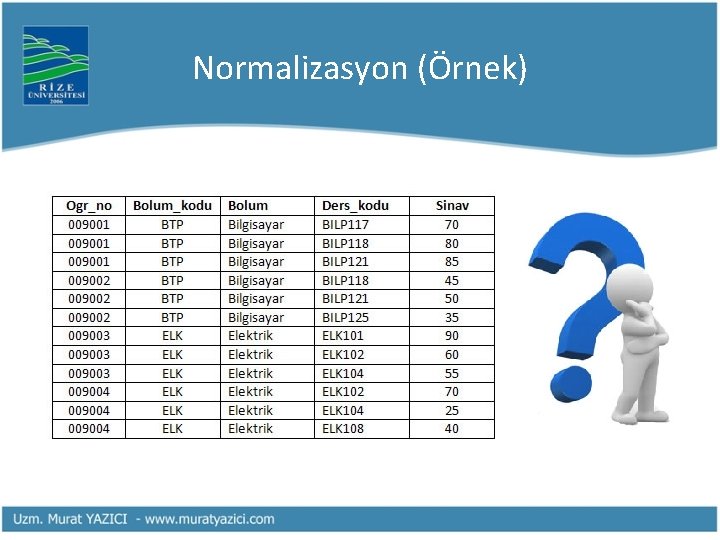

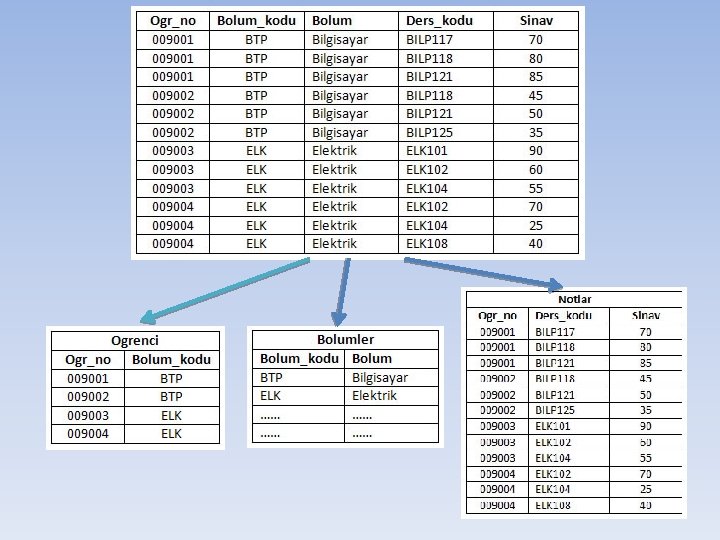

Normalizasyon (Örnek)
