Verbouwing Radboud Centraal Annet Elzenaar Corio Bas Corstiaensen

Verbouwing Radboud Centraal Annet Elzenaar - Corio Bas Corstiaensen - BAM Utiliteitsbouw 18 maart 2014

2

3

Van één onduidelijke route Naar twee duidelijke assen Twee rechte passages Twee pleinen als open tussenruimte HC geïntegreerd in de stad Directe visuele relatie met de singel 4

Verbouwing Radboud Centraal

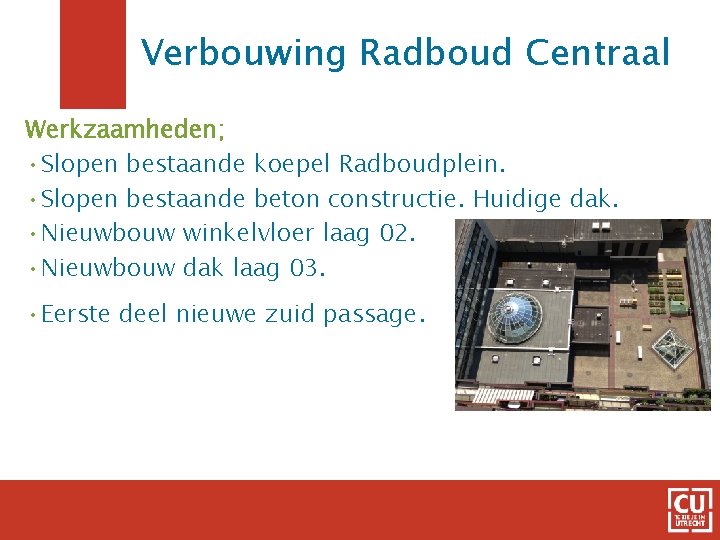

Verbouwing Radboud Centraal Werkzaamheden; • Slopen bestaande koepel Radboudplein. • Slopen bestaande beton constructie. Huidige dak. • Nieuwbouw winkelvloer laag 02. • Nieuwbouw dak laag 03. • Eerste deel nieuwe zuid passage. <Wijzig de datum met beeldkop en voettekst> 6

Verbouwing Radboud Centraal Werkzaamheden; • Slopen bestaande koepel Radboudplein. • Slopen bestaande beton constructie. Huidige dak. • Nieuwbouw winkelvloer laag 02. • Nieuwbouw dak laag 03. • Eerste deel nieuwe zuid passage. Fase 1 <Wijzig de datum met beeldkop en voettekst> Fase 2 7

Verbouwing Radboud Centraal “Tijdelijke”, waterdichte vloer in huidige vide Radboudplein. Fasering van werkzaamheden 06 05 Koepel Kantoor 04 Vloer maken met behulp van definitieve stalen balken Werkzaamheden; • Sloopwerk aan bestaande vide rand. • Stalen liggers monteren. • Stalen vloerplaten en dakbedekking aanbrengen. 03 Dak 02 Winkels / passages Parkeergarage Radboud <Wijzig de datum met beeldkop en voettekst> Radboud plein 01 8

Verbouwing Radboud Centraal Asbest sanering en sloop bestaande dak en koepel. Fasering van werkzaamheden Werkzaamheden; Koepel 06 • Asbest sanering. 05 • Sloop dak en koepel. • Tijdelijke gevels. Kantoor 04 03 Dak 02 Winkels / passages Radboud plein 01 Parkeergarage Radboud <Wijzig de datum met beeldkop en voettekst> 9

Verbouwing Radboud Centraal Bouwen nieuwe dak constructie. Fasering van werkzaamheden Slopen dak. 06 Werkzaamheden; 05 • Montage staalconstructie. • Verwijderen bestaande dak afwerking en dak opbouwen. • Slopen bestaande beton constructie. Kantoor 04 03 Dak 02 Radboud plein 01 Parkeergarage Radboud <Wijzig de datum met beeldkop en voettekst> 10

Verbouwing Radboud Centraal Gevel aansluiting, dak afwerking, afbouw binnen. Fasering van werkzaamheden Bouwen nieuwe dak constructie. 06 05 Kantoor 04 03 02 Radboud plein 01 Werkzaamheden; • Gevel aanpassingen. • Dakbedekking. • Binnenwanden. • Montage staalconstructie. Parkeergarage Radboud <Wijzig de datum met beeldkop en voettekst> 11

Verbouwing Radboud Centraal Gevel aansluiting, dak afwerking, afbouw binnen. Fasering van werkzaamheden Werkzaamheden; 06 • Gevel aanpassingen. 05 • Dakbedekking. • Binnenwanden. Kantoor 04 03 02 Radboud plein 01 Parkeergarage Radboud <Wijzig de datum met beeldkop en voettekst> 12

Verbouwing Radboud Centraal Inzet van machines en materieel. Hijskraan. • Elektrische torenkraan of mobile kraan. • Hijsen alleen boven veilig gesteld gebied. • Buiten openingsuren winkels • Veiligheidsvoorzienin g 24 uurs zone <Wijzig de datum met beeldkop en voettekst> Machines en materieel. • Beton zo veel mogelijk zagen i. p. v. hakken. • Stortkoker in bestaande schacht, puin opvangen en afvoeren in Stationsstraat. 13

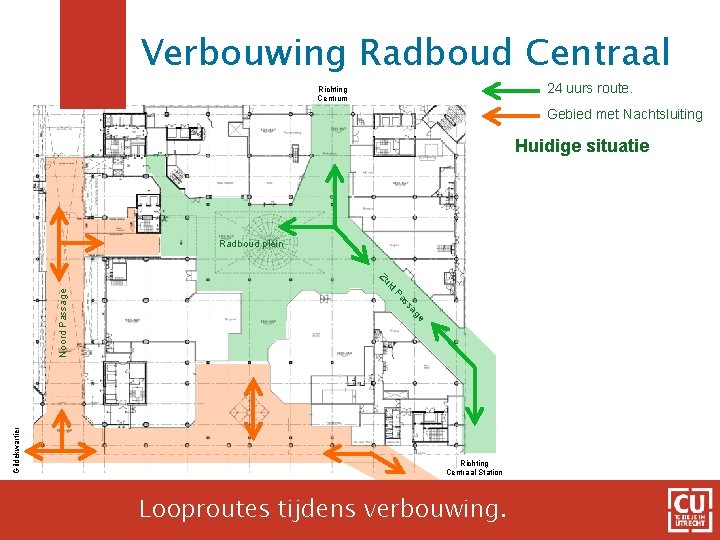

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Gebied met Nachtsluiting Huidige situatie Radboud plein Gildekwartier ge sa s Pa Noord Passage id Zu Richting Centraal Station Looproutes tijdens verbouwing. <Wijzig de datum met beeldkop en voettekst> 14

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Tijdelijke Ingang Kantoor Gebied met Nachtsluiting Nacht afzetting Bouw afscheiding Ingang Woningen eind maart – mei Toegang Parkeergarag e Radboud plein Radboudplein buiten winkeltijd afgesloten voor publiek. • Wijziging ingang kantoren Radboud. • Wijziging ingang woningen Radboud. • Wijziging ingang parkeergarage • Tijdelijke doorgang tussen Noord passage en Zuid passage ge sa s Pa Tijdelijke doorgang Gildekwartier Noord Passage id Zu • Richting Centraal Station Looproutes tijdens verbouwing. <Wijzig de datum met beeldkop en voettekst> 15

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Tijdelijke Ingang Kantoor Gebied met Nachtsluiting Toegang kantoor overdag Nacht afzetting Bouw afscheiding mei – juni Toegang Parkeergarag e • Radboud plein Radboudplein buiten winkeltijd afgesloten voor publiek. Gildekwartier ge sa s Pa Noord Passage id Zu Richting Centraal Station Looproutes tijdens verbouwing. <Wijzig de datum met beeldkop en voettekst> 16

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Gebied met Nachtsluiting Nacht afzetting Bouw afscheiding Juli – medio augustus Radboud plein Radboudplein buiten winkeltijd afgesloten voor publiek. • Bouwafscheiding fase 2 ge sa s Pa Noord Passage id Zu • Gildekwartier Fase 2 Richting Centraal Station Looproutes tijdens verbouwing. <Wijzig de datum met beeldkop en voettekst> 17

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Gebied met Nachtsluiting Verplaatsen Ingang Kantoor Woningen Nacht afzetting Bouw afscheiding Medio augustus – medio oktober Radboud plein Radboudplein buiten winkeltijd afgesloten voor publiek. • Bouwafscheiding fase 2 ge sa s Pa Noord Passage id Zu • Gildekwartier Fase 2 Richting Centraal Station Looproutes tijdens verbouwing. <Wijzig de datum met beeldkop en voettekst> 18

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Gebied met Nachtsluiting Nacht afzetting Bouw afscheiding medio oktober – juni 2015 Radboud plein • Bouwafscheiding fase 2 • Radboudplein 24 uur beschikbaar ge sa s Pa Noord Passage id Zu Gildekwartier Fase 2 Richting Centraal Station Looproutes tijdens verbouwing. <Wijzig de datum met beeldkop en voettekst> 19

Verbouwing Radboud Centraal 24 uurs route. Richting Centrum Gebied met Nachtsluiting Juni 2015, oplevering Radboud plein Noord Passage ge sa s Pa Gildekwartier id Zu Richting Centraal Station <Wijzig de datum met beeldkop en voettekst> 20

Verbouwing Radboud Centraal Informeren belanghebbende. • Maandelijkse nieuwsbrief POS. • Informatie over totale plangebied • Wekelijkse nieuwsbrief NHC. • Project specifiek • Aankondigingen Meld u aan door een e-mail te sturen aan: info@bam-nhc. nl <Wijzig de datum met beeldkop en voettekst> 21
