Veobecn vlastnosti Tiger Condens Zvesn kondenzan kotol Vkon

Všeobecné vlastnosti Tiger Condens • Závesný kondenzačný kotol • Výkon: 4, 9 – 18, 1 k. W do vykurovania 5, 1 – 25, 5 k. W na ohrev TV • 1 alebo 2 nerezové zásobníky TV s objemom 21 litrov ( s technológiou alebo Isodyn ²) • Koncepcia « Jedna skrinka » šetrí priestor a energiu • Jednoduchý ovládací panel s funkciou : «jedno tlačidlo / 1 funkcia » • Možnosť použitia bezdrôtového izbového termostatu Thermolink LUX s bezdrôtovým snímačom vonkajšej teploty • Zabudovaná ekvitermická regulácia • Možnosť pripojenie e. Bus regulátorov • Možnosť spolupráce so solárnym systémom Helio. Set • Nízka hlučnosť októbra 19. 2011 1

Vlastnosti a technológie 2. 2. ISODYN² systém prípravy TV Hlavné výhody systému ISODYN² Optimálne rozvrstvenie vody v zásobníku zaručuje rýchlu dodávku TV a šetrí energiu Spoľahlivosť a kompaktnosť Rýchlejšia odozva na požiadavku odberu TV, znížená čakacia doba dodávky TV októbra 19. 2011 Vyšší odberový prietok umožňuje súčasný odber z viacerých odberných miest Tepelná stabilita pre komfortnú dodávku teplej vody 2

Vlastnosti a technológie ISODYN² Príklad 3 : Zohrievanie vody v zásobníkoch Po vyčerpaní vody zo zásobníkov sa spustí ich opätovný ohrev hneď ako sa skončí odber TV. Opätovný ohrev trvá len niekoľko minút: čas na osušenie po kúpeli alebo vypustenie vane! Priama obnova – najväčšia výhoda systému Isodyn, umožňuje opätovné ohriatie vody v zásobníkoch za menej ako 5 minút! Tiger Condens Snímač teploty JS čerpadlo TV s premenlivými otáčkami októbra 19. 2011 Boiler 25 k. W + Kotol 25 k. W so 150 L tank 150 liters zásobníkom Čas opätovného ohrevu (min. ) 3

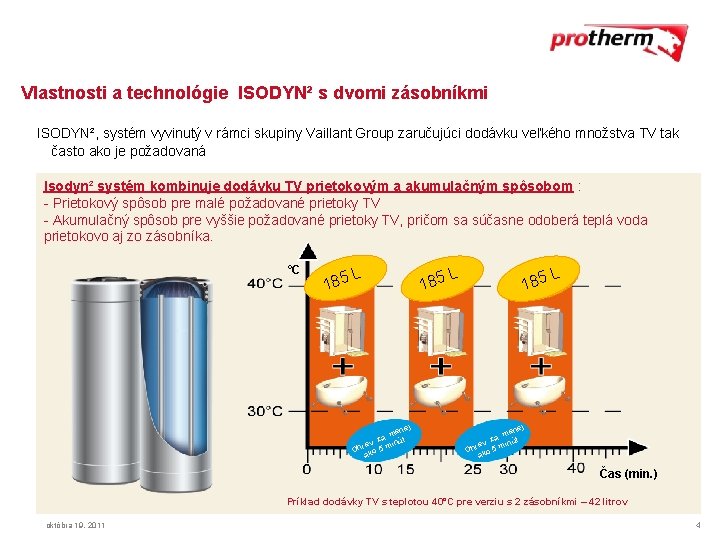

Vlastnosti a technológie ISODYN² s dvomi zásobníkmi ISODYN², systém vyvinutý v rámci skupiny Vaillant Group zaručujúci dodávku veľkého množstva TV tak často ako je požadovaná Isodyn² systém kombinuje dodávku TV prietokovým a akumulačným spôsobom : - Prietokový spôsob pre malé požadované prietoky TV - Akumulačný spôsob pre vyššie požadované prietoky TV, pričom sa súčasne odoberá teplá voda prietokovo aj zo zásobníka. °C L 185 j ene a m út z in rev Oh ko 5 m a Čas (min. ) Príklad dodávky TV s teplotou 40°C pre verziu s 2 zásobníkmi – 42 litrov októbra 19. 2011 4

Vlastnosti a technológie ISODYN² s jedným zásobníkom Dodávané množstvo TV pri max. prietoku 18, 5 l/min je 95 litrov Výhody jedného zásobníka v systéme Isodyn² – Nižšie vstupné náklady – Rýchlejší opätovný ohrev TV menej ako 2, 5 minúty – vhodný do domov a bytov s jednou kúpeľňou – Komfortnejší ohrev TV ako len prietokovým spôsob °C 95 L j ene a m nút z mi rev Oh o 2, 5 ak októbra 19. 2011 L 95 L j ene a m nút z mi rev Oh o 2, 5 k a Čas (min. ) 5

Vlastnosti a technológie ISODYN² Porovnanie koncepcie 2 zásobníkov s objemom 21 litrov s jedným zásobníkom s objemom 42 litrov Rozvrstvenie vody napomáha k udržaniu TV v zásobníkoch na želanej teplote Dva 21 -litrové zásobníky Jeden 42 -litrový zásobník Rozvrstvenie napomáha k udržaniu požadovanej teploty takmer počas celej doby odberu Teplota (°C) Priebeh teploty vnútri zásobníka s objemom 42 l Nastavená hodnota 40°C Čas (min. ) októbra 19. 2011 Čas (min. ) 6
