Ventilasjon Sikre luftkvalitet mht komfort og helse Begrense

Ventilasjon • Sikre luftkvalitet mht. komfort og helse • Begrense luftfuktigheten innendørs for å motvirke kondens og fuktskader 12/5/2020 Side 1

God Ventilasjon • • • sikrer godt luftskifte alltid nok oksygen (O 2) CO 2 alltid lavere enn 1000 ppm fjerner gasser reduserer svevestøv hindrer kondens gir ikke plagsom trekk gir ikke plagsom støy regulerbar i forhold til belastning energieffektiv økonomisk i drift lav livsløpskostnad 12/5/2020 Side 2

Oppholdssteder • Oppholdssteder gjennom livet i Norge • Gjennomsnitt fram til pensjonsalder • 80 – 90% av tiden er vi innendørs • www. inneklima. com 12/5/2020 Side 3

Radon Ø Norge ligger på verdenstoppen når det gjelder radon i bolighus. Ø Radon er den nest viktigste årsaken til lungekreft etter røyking, men få gjør noe med problemet. Ø Ett av ti hus i Norge har for høy radonkonsentrasjon. Ø Årlig får mellom 100 og 300 nordmenn lungekreft som følge av radon. Ø Ca. 10 % av den norske boligmassen har en radonkonsentrasjon over 200 Bq/m 3. Ø I de aller fleste tilfeller er byggegrunnen hovedkilden til forhøyde radonverdier. http: //radon. nrpa. no v/Statens strålevern 12/5/2020 Side 4

Forskrifter mht. ventilasjon • § 8 -34 Ventilasjon – for småhus: minimum 0, 5 luftvekslinger per time 12/5/2020 Side 5

Forskrifter mht. ventilasjon • § 8 -3 Innemiljø • Statens institutt for folkehelse: ”Anbefalte faglige normer for inneklima” • http: //www. inneklima. co m/index. asp? browse=93 &context=93&document =384 12/5/2020 Side 6

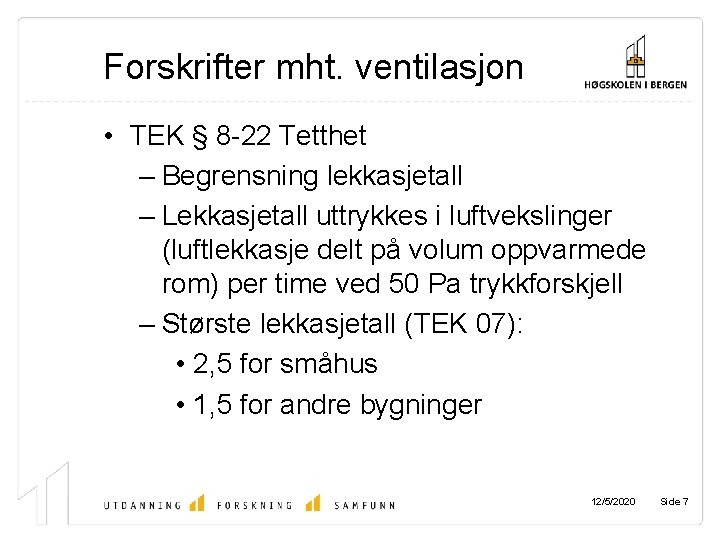

Forskrifter mht. ventilasjon • TEK § 8 -22 Tetthet – Begrensning lekkasjetall – Lekkasjetall uttrykkes i luftvekslinger (luftlekkasje delt på volum oppvarmede rom) per time ved 50 Pa trykkforskjell – Største lekkasjetall (TEK 07): • 2, 5 for småhus • 1, 5 for andre bygninger 12/5/2020 Side 7

Måling tetthet 1. Trykktesting 2. Termografering 12/5/2020 Side 8

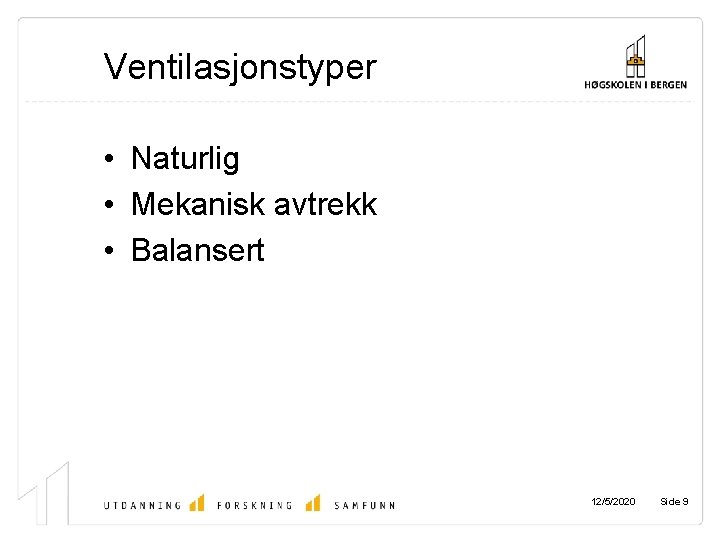

Ventilasjonstyper • Naturlig • Mekanisk avtrekk • Balansert 12/5/2020 Side 9

Naturlig ventilasjon • Dominerende frem til 1980 -årene • Termisk oppdrift og vindsug ved munningen • Mekanisk tilleggsventilasjon • Fordel: – lav investeringskostnad – tilnærmet vedlikeholdsfritt – ingen støy • Ulempe: – stort ventilasjonsvarmetap – – upålitelig ventilasjon (vindavhengig) dårlig komfort dårlig ventilasjon av våtrom dårlig totaløkonomi 12/5/2020 Side 10

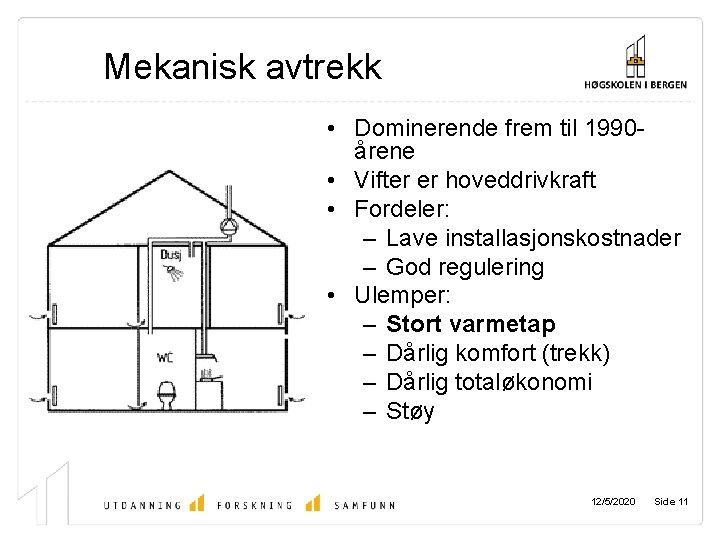

Mekanisk avtrekk • Dominerende frem til 1990årene • Vifter er hoveddrivkraft • Fordeler: – Lave installasjonskostnader – God regulering • Ulemper: – Stort varmetap – Dårlig komfort (trekk) – Dårlig totaløkonomi – Støy 12/5/2020 Side 11

Balansert ventilasjon • Vifter sørger for både tilførsel og avtrekk av ventilasjonsluften • Mulighet for varmegjennvinning • Fordeler – God komfort – God totaløkonomi – Lite varmetap – bedre sikkerhet mot radon • Ulempe: – evt. støy Side 12

Hybrid ventilasjon • Komplisert • Høy investering (kulvert, styringssystem) • Høye driftskostnader Kulvert med fordeling i de enkelte rom 12/5/2020 Side 13

Type varmegjenvinner 12/5/2020 Side 14

Ventilasjonsaggregat • Kryssvarmeveksler • Virkningsgrad 60 -70 % • Roterende varmeveksler • Virkningsgrad 70 -85 % 12/5/2020 Side 15

Varmevirkningsgrad • Avhengig av ute- og innetemperatur, og luftfuktighet • Gjennomsnittelig årlig varmegjenvinningsgrad avhengig av sted (pga. forskjellig utetemperatur og fuktighet) 12/5/2020 Side 16

Innvirkning luftlekkasjer • Tetthet meget viktig ved balansert ventilasjon! Kilde: Byggforsk: Energieffektive løsninger i småhus 12/5/2020 Side 17

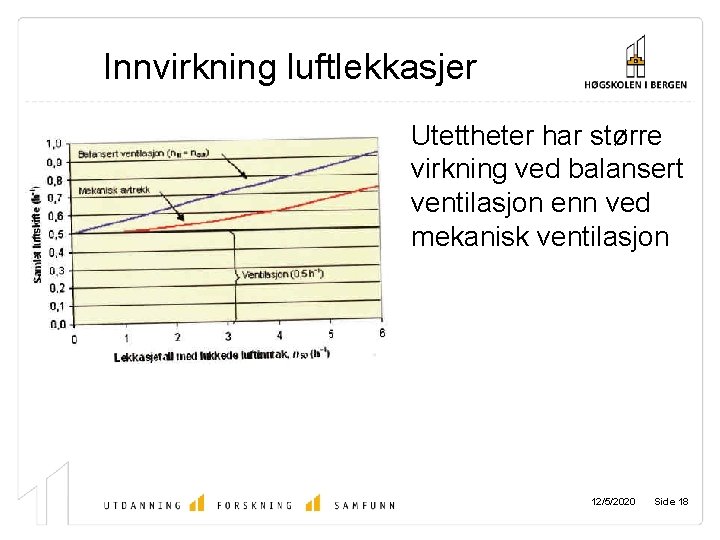

Innvirkning luftlekkasjer • Utettheter har større virkning ved balansert ventilasjon enn ved mekanisk ventilasjon 12/5/2020 Side 18

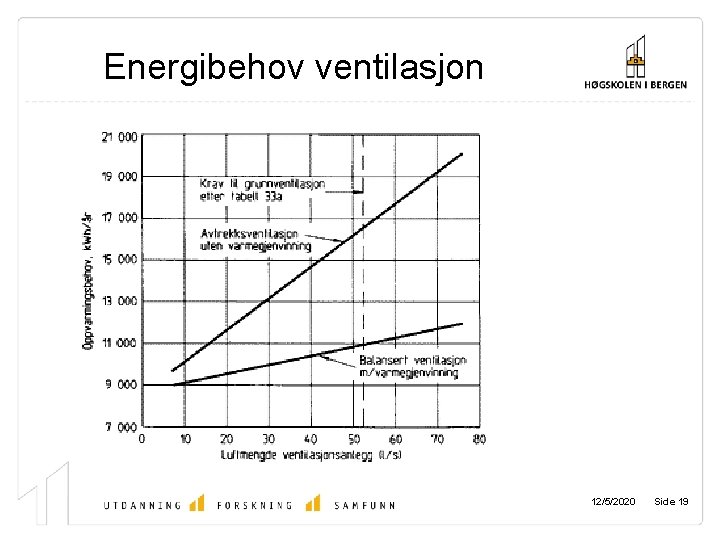

Energibehov ventilasjon 12/5/2020 Side 19

Energibesparelse 12/5/2020 Side 20

Ventilasjon og planløsning • Man kan spare installasjonskostnader ved å samle våtrom og kjøkken i en "teknisk kjerne" av boligen. Alle installasjoner, inkludert ventilasjonskanaler, kan da legges samlet i en sjakt eller installasjonsvegg. 12/5/2020 Side 21

Rørføring • Plassering av aggregat – lett tilgjengelig for vedlikehold • Lyddemping – Lyddempere i hovedkanaler rett etter aggregatet – I tillegg foran hver enkelt ventil for å hindre lydoverføring mellom rom • Lufthastigheter < 4 m/s for hovedkanaler < 2 m/s for gren- og bikanaler 12/5/2020 Side 22

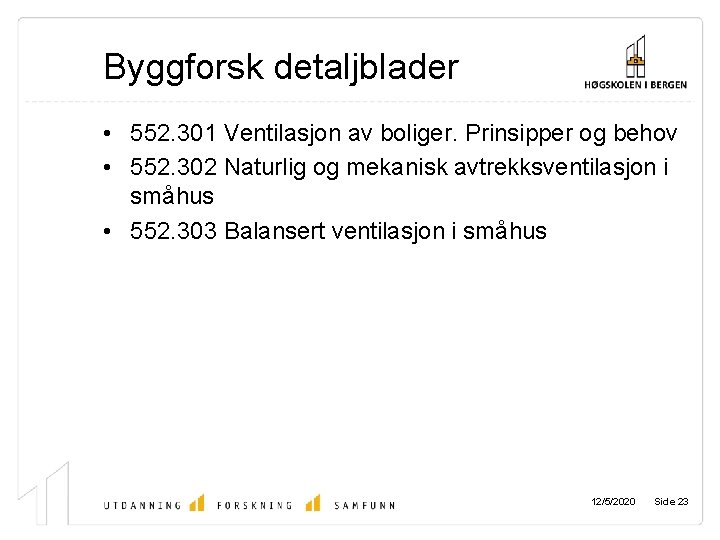

Byggforsk detaljblader • 552. 301 Ventilasjon av boliger. Prinsipper og behov • 552. 302 Naturlig og mekanisk avtrekksventilasjon i småhus • 552. 303 Balansert ventilasjon i småhus 12/5/2020 Side 23
