VENEUS DUPLEX ONDERZOEK VAN DE ONDERSTE EXTREMITEITEN 6

VENEUS DUPLEX ONDERZOEK VAN DE ONDERSTE EXTREMITEITEN 6 januari 2010 N. van der Meij

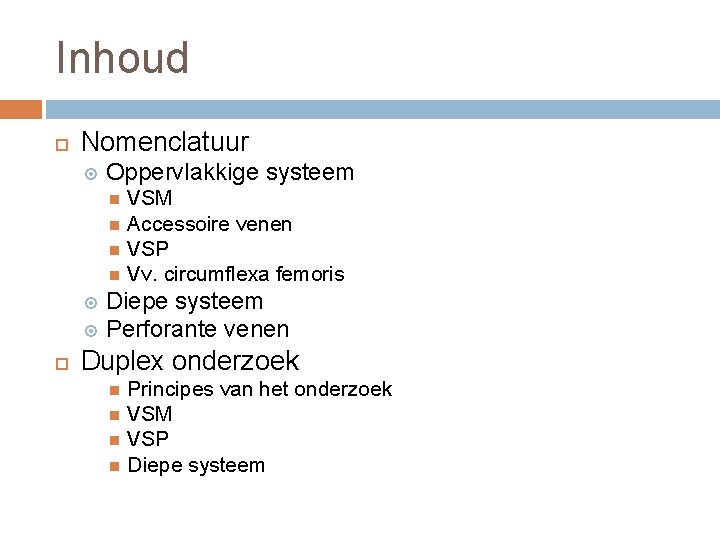

Inhoud Nomenclatuur Oppervlakkige systeem VSM Accessoire venen VSP Vv. circumflexa femoris Diepe systeem Perforante venen Duplex onderzoek Principes van het onderzoek VSM VSP Diepe systeem

NOMENCLATUUR

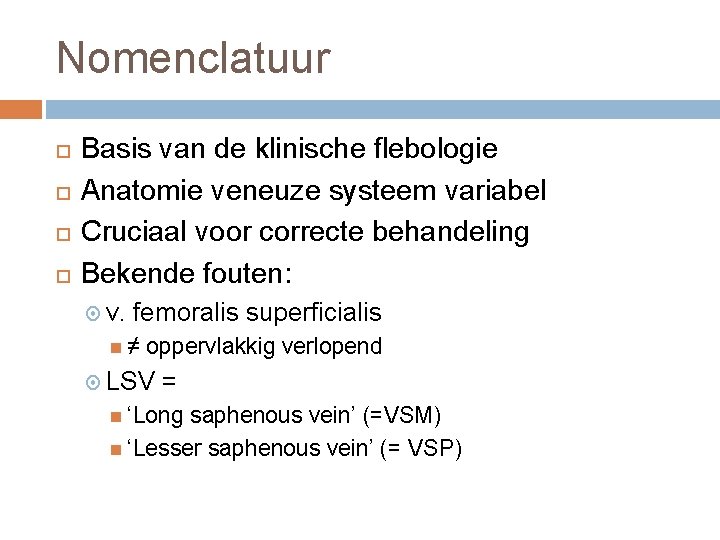

Nomenclatuur Basis van de klinische flebologie Anatomie veneuze systeem variabel Cruciaal voor correcte behandeling Bekende fouten: v. femoralis superficialis ≠ oppervlakkig verlopend LSV = ‘Long saphenous vein’ (=VSM) ‘Lesser saphenous vein’ (= VSP)

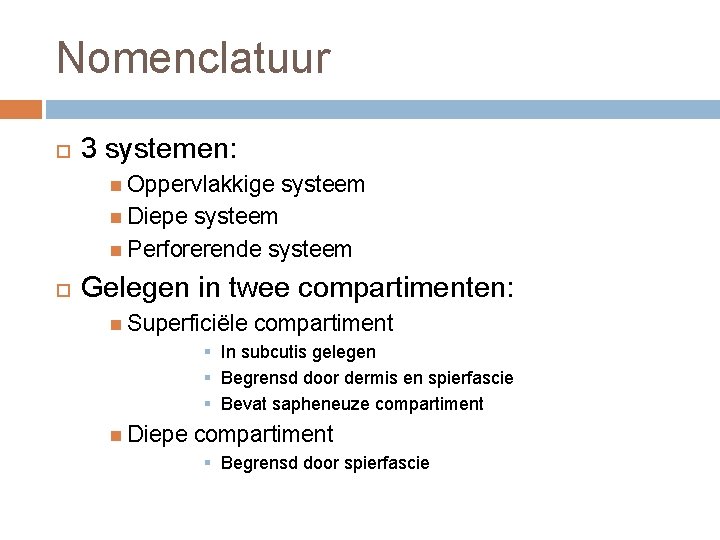

Nomenclatuur 3 systemen: Oppervlakkige systeem Diepe systeem Perforerende systeem Gelegen in twee compartimenten: Superficiële compartiment § In subcutis gelegen § Begrensd door dermis en spierfascie § Bevat sapheneuze compartiment Diepe compartiment § Begrensd door spierfascie

Venen Accessoire / collaterale venen parallel verlopende aders Perforerende venen verbinden oppervlakkige en diepe systeem en perforeren de musculaire fascie Communicerende venen verbinden venen van hetzelfde systeem (diep of oppervlakkig)

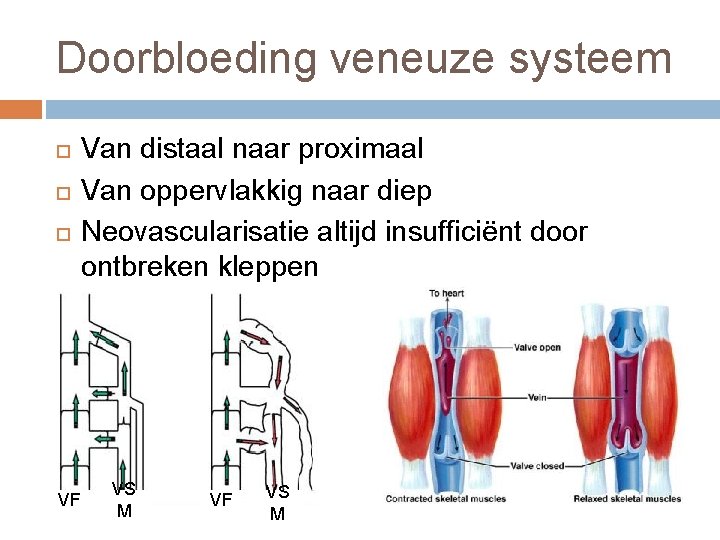

Doorbloeding veneuze systeem VF Van distaal naar proximaal Van oppervlakkig naar diep Neovascularisatie altijd insufficiënt door ontbreken kleppen VS M VF VS M

OPPERVLAKKIGE SYSTEEM

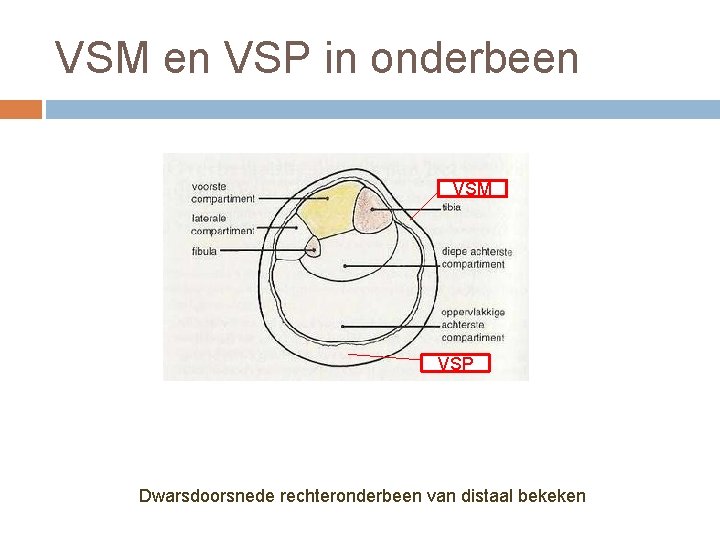

VSM en VSP in onderbeen VSM VSP Dwarsdoorsnede rechteronderbeen van distaal bekeken

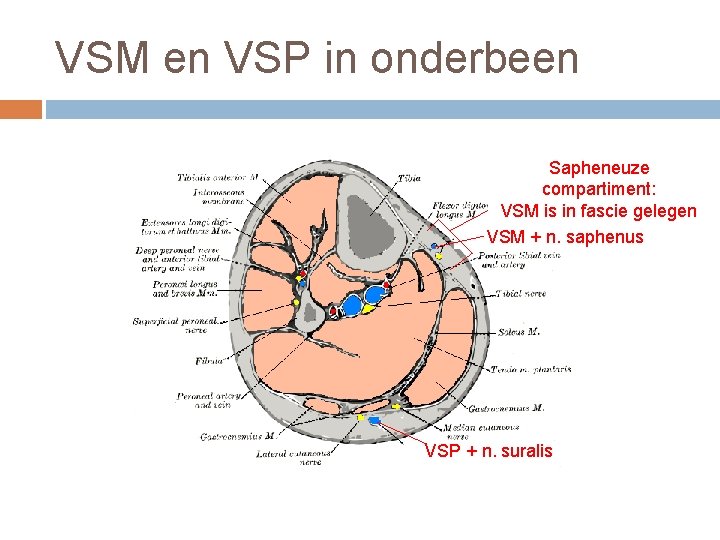

VSM en VSP in onderbeen Sapheneuze compartiment: VSM is in fascie gelegen VSM + n. saphenus VSP + n. suralis

VENA SAPHENA MAGNA Great saphenous vein (GSV)

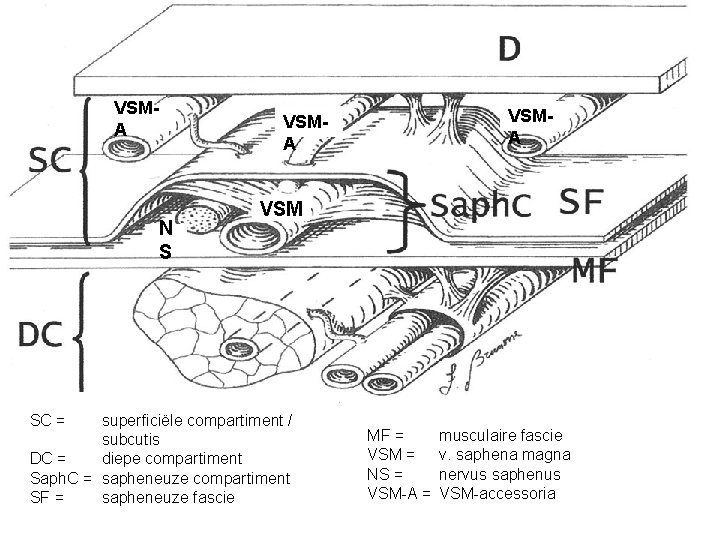

VSMA N S SC = VSMA VSM superficiële compartiment / subcutis DC = diepe compartiment Saph. C = sapheneuze compartiment SF = sapheneuze fascie MF = VSM = NS = VSM-A = musculaire fascie v. saphena magna nervus saphenus VSM-accessoria

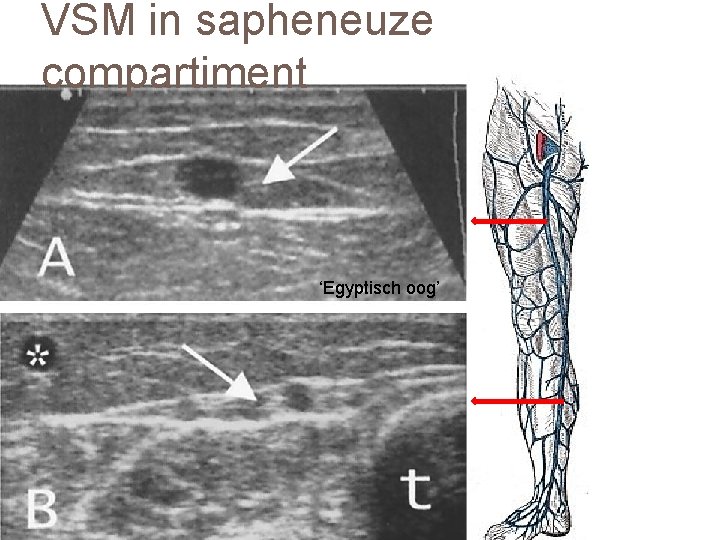

VSM in sapheneuze compartiment ‘Egyptisch oog’

ACCESSOIRE VENEN Zijtakvarices

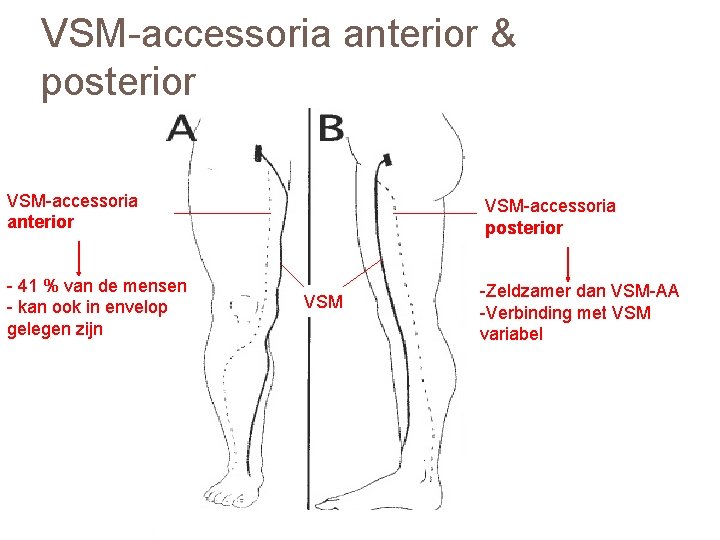

VSM-accessoria anterior & posterior VSM-accessoria anterior - 41 % van de mensen - kan ook in envelop gelegen zijn VSM-accessoria posterior VSM -Zeldzamer dan VSM-AA -Verbinding met VSM variabel

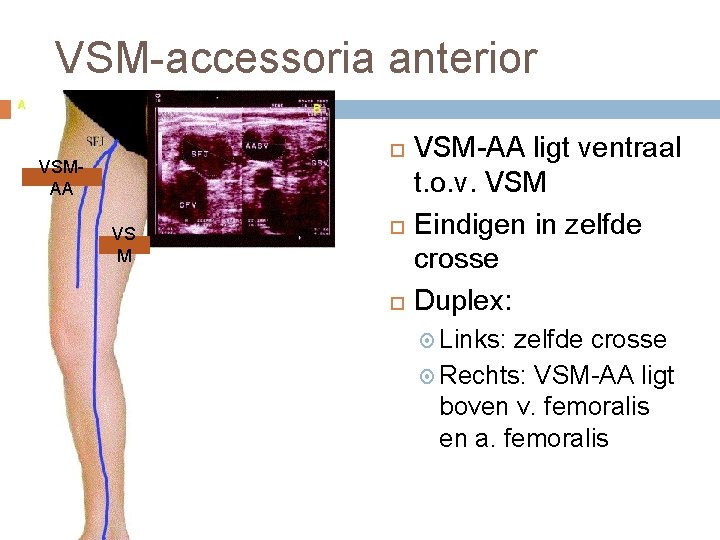

VSM-accessoria anterior VSMAA VS M VSM-AA ligt ventraal t. o. v. VSM Eindigen in zelfde crosse Duplex: Links: zelfde crosse Rechts: VSM-AA ligt boven v. femoralis en a. femoralis

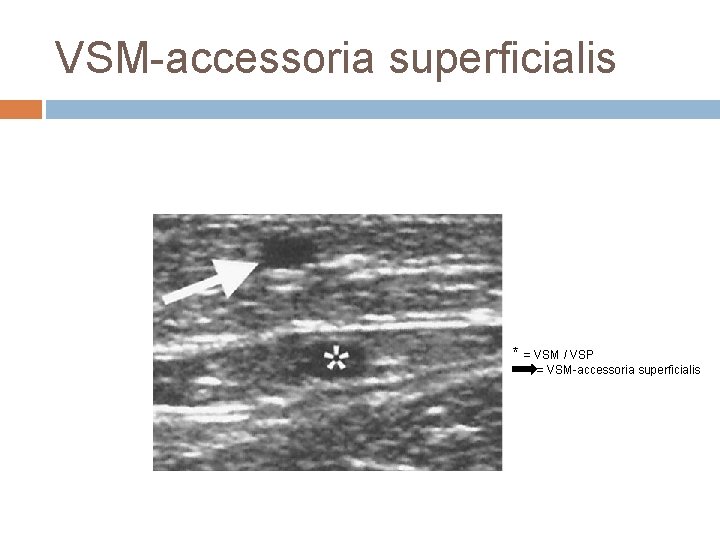

VSM-accessoria superficialis * = VSM / VSP = VSM-accessoria superficialis=

VENA SAPHENA PARVA Small saphenous vein (SSV)

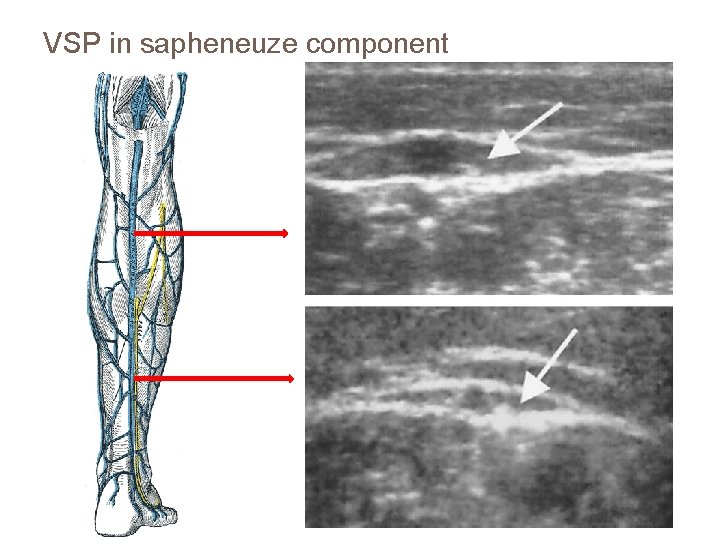

VSP in sapheneuze component

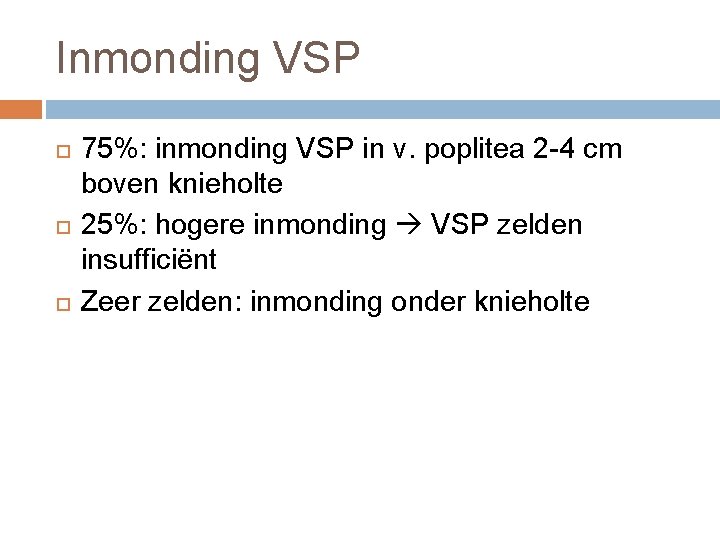

Inmonding VSP 75%: inmonding VSP in v. poplitea 2 -4 cm boven knieholte 25%: hogere inmonding VSP zelden insufficiënt Zeer zelden: inmonding onder knieholte

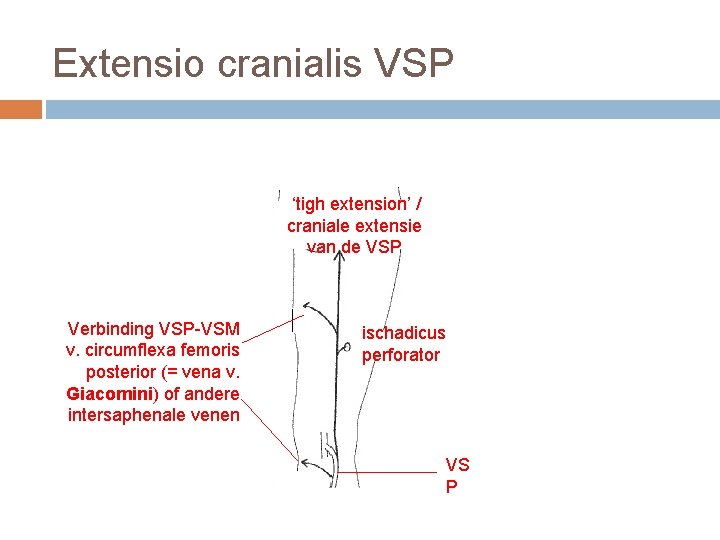

Extensio cranialis VSP ‘tigh extension’ / craniale extensie van de VSP Verbinding VSP-VSM v. circumflexa femoris posterior (= vena v. Giacomini) of andere intersaphenale venen ischadicus perforator VS P

VV. CIRCUMFLEXA FEMORIS

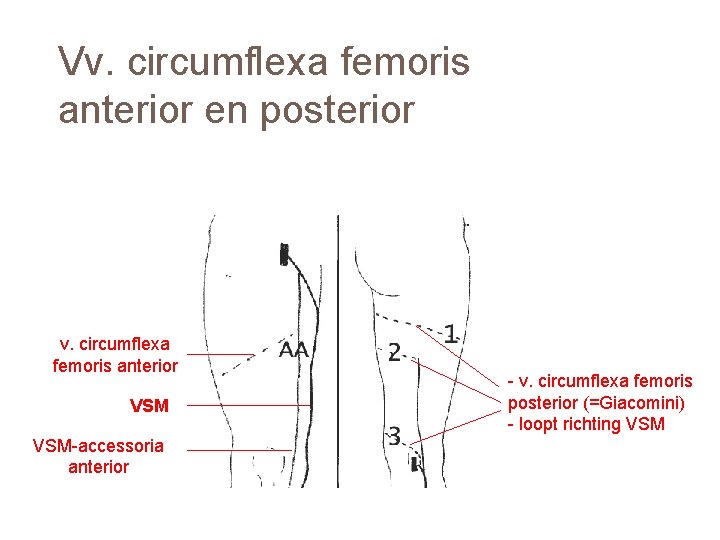

Vv. circumflexa femoris anterior en posterior v. circumflexa femoris anterior VSM-accessoria anterior - v. circumflexa femoris posterior (=Giacomini) - loopt richting VSM

DIEPE SYSTEEM

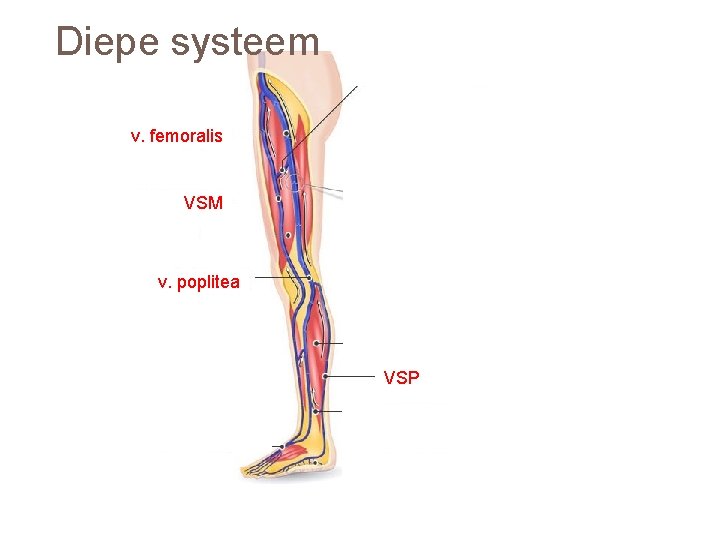

Diepe systeem v. femoralis VSM v. poplitea VSP

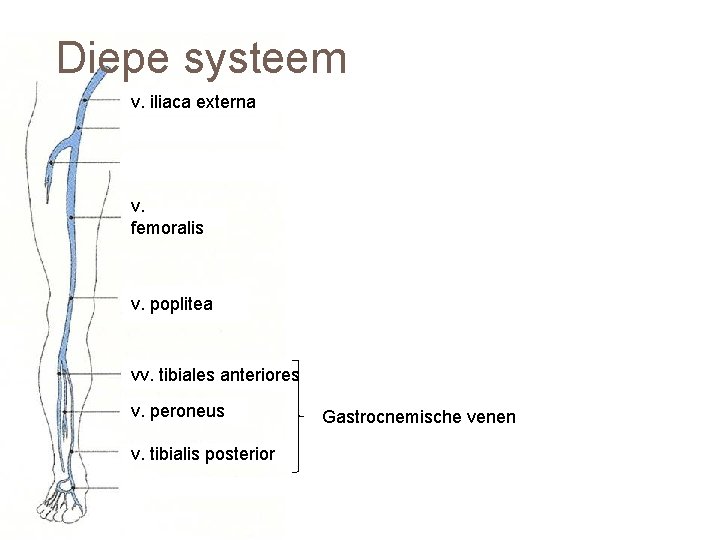

Diepe systeem v. iliaca externa v. profunda femoris v. femoralis v. poplitea vv. tibiales anteriores v. peroneus v. tibialis posterior Gastrocnemische venen

PERFORANTE VENEN

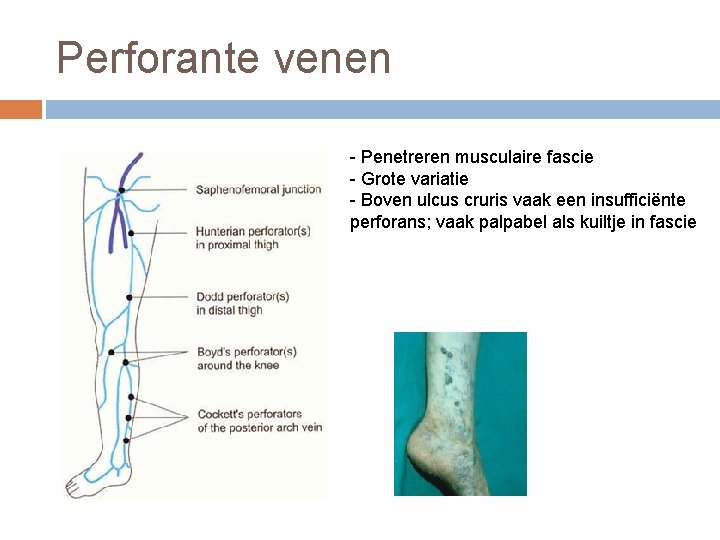

Perforante venen - Penetreren musculaire fascie - Grote variatie - Boven ulcus cruris vaak een insufficiënte perforans; vaak palpabel als kuiltje in fascie Hunter

DUPLEX ONDERZOEK

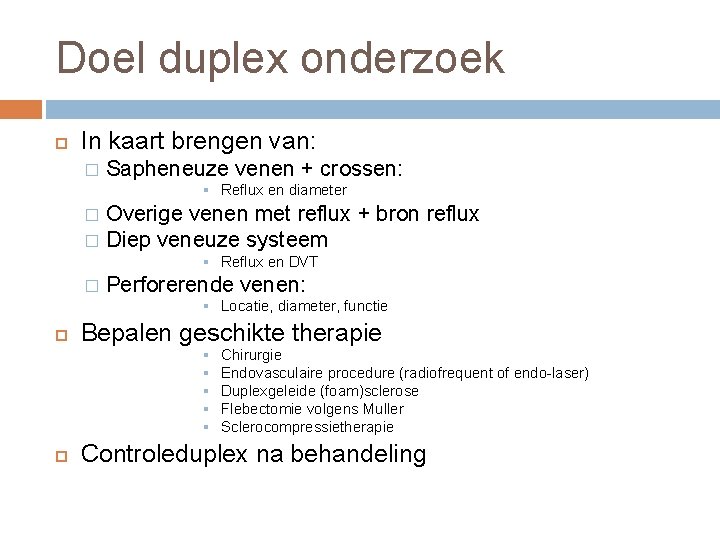

Doel duplex onderzoek In kaart brengen van: � Sapheneuze venen + crossen: § Reflux en diameter Overige venen met reflux + bron reflux � Diep veneuze systeem � § Reflux en DVT � Perforerende venen: § Locatie, diameter, functie Bepalen geschikte therapie § § § Chirurgie Endovasculaire procedure (radiofrequent of endo-laser) Duplexgeleide (foam)sclerose Flebectomie volgens Muller Sclerocompressietherapie Controleduplex na behandeling

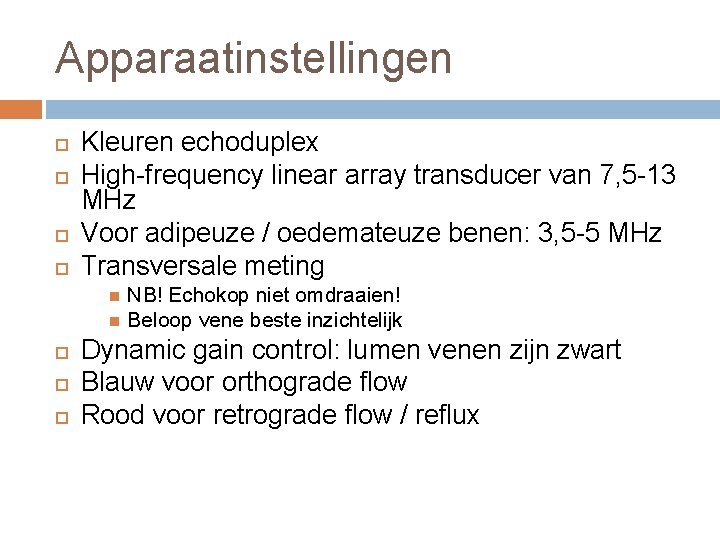

Apparaatinstellingen Kleuren echoduplex High-frequency linear array transducer van 7, 5 -13 MHz Voor adipeuze / oedemateuze benen: 3, 5 -5 MHz Transversale meting NB! Echokop niet omdraaien! Beloop vene beste inzichtelijk Dynamic gain control: lumen venen zijn zwart Blauw voor orthograde flow Rood voor retrograde flow / reflux

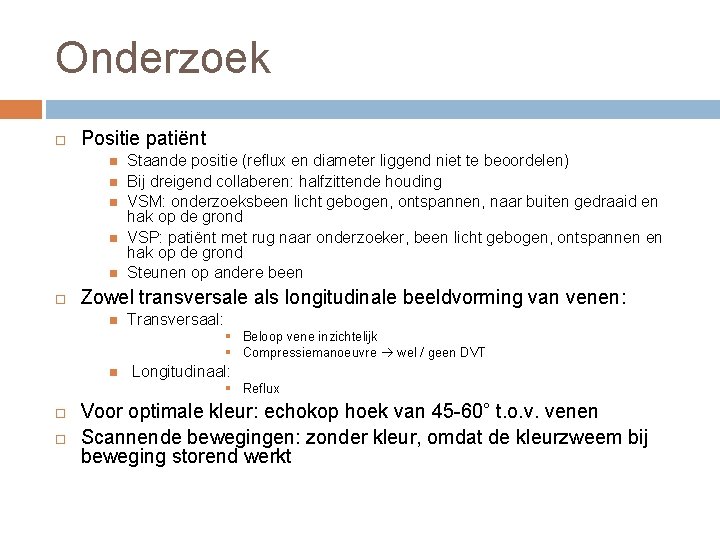

Onderzoek Positie patiënt Staande positie (reflux en diameter liggend niet te beoordelen) Bij dreigend collaberen: halfzittende houding VSM: onderzoeksbeen licht gebogen, ontspannen, naar buiten gedraaid en hak op de grond VSP: patiënt met rug naar onderzoeker, been licht gebogen, ontspannen en hak op de grond Steunen op andere been Zowel transversale als longitudinale beeldvorming van venen: Transversaal: § Beloop vene inzichtelijk § Compressiemanoeuvre wel / geen DVT Longitudinaal: § Reflux Voor optimale kleur: echokop hoek van 45 -60° t. o. v. venen Scannende bewegingen: zonder kleur, omdat de kleurzweem bij beweging storend werkt

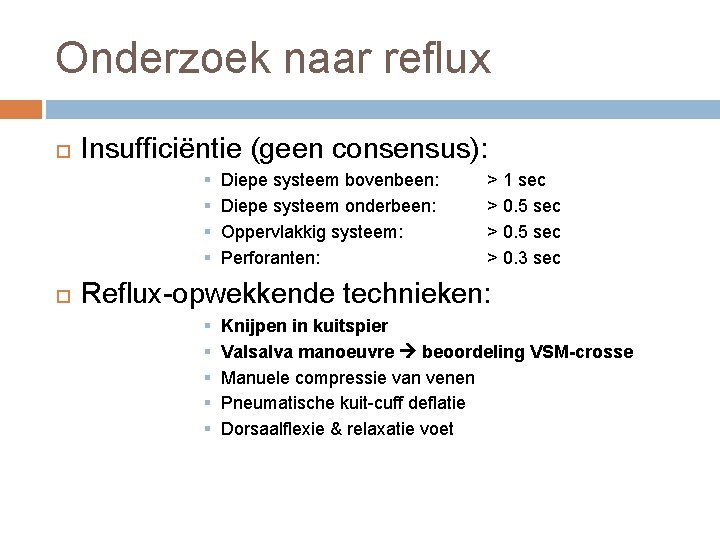

Onderzoek naar reflux Insufficiëntie (geen consensus): § § Diepe systeem bovenbeen: Diepe systeem onderbeen: Oppervlakkig systeem: Perforanten: > 1 sec > 0. 5 sec > 0. 3 sec Reflux-opwekkende technieken: § § § Knijpen in kuitspier Valsalva manoeuvre beoordeling VSM-crosse Manuele compressie van venen Pneumatische kuit-cuff deflatie Dorsaalflexie & relaxatie voet

DUPLEX VSM

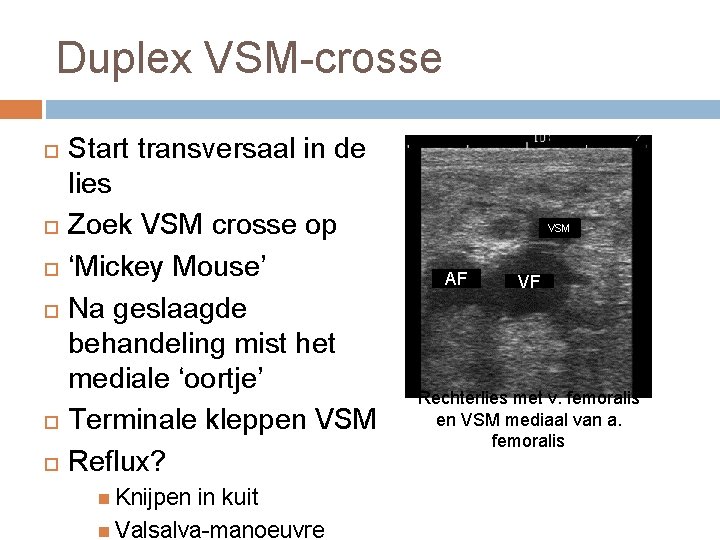

Duplex VSM-crosse Start transversaal in de lies Zoek VSM crosse op ‘Mickey Mouse’ Na geslaagde behandeling mist het mediale ‘oortje’ Terminale kleppen VSM Reflux? Knijpen in kuit Valsalva-manoeuvre VSM AF VF Rechterlies met v. femoralis en VSM mediaal van a. femoralis

Terminale en preterminale kleppen Terminale kleppen 1 -2 mm distaal van crosse d. Meestal pre-terminale kleppen 2 cm verder distaal = einde crosse Tussen kleppen vaak inmonding accessiore venen

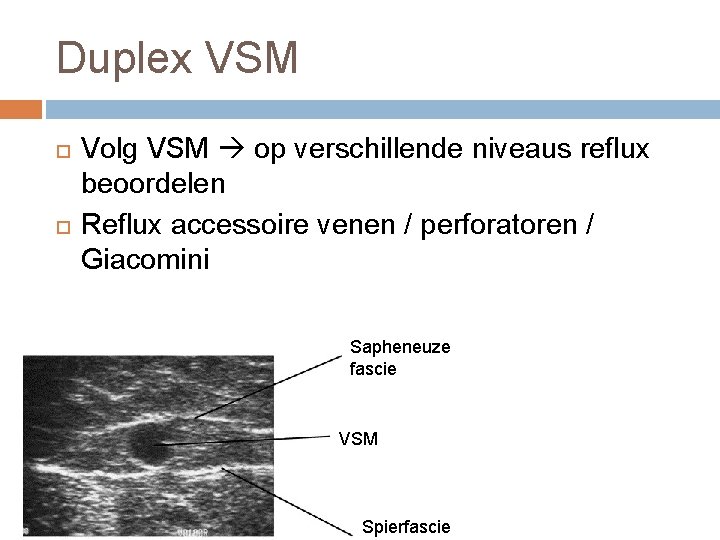

Duplex VSM Volg VSM op verschillende niveaus reflux beoordelen Reflux accessoire venen / perforatoren / Giacomini Sapheneuze fascie VSM Spierfascie

DUPLEX VSP

Duplex VSP Begin transversaal in de knieholte Inmonding VSP variabel VSP-crosse aanwezig? ? Reflux? (geen Valsalva bij VSP) Diameter 3 cm onder crosse Verbindingen met VSM? Vene v. Giacomini? Perforanten?

DUPLEX DIEPE SYSTEEM

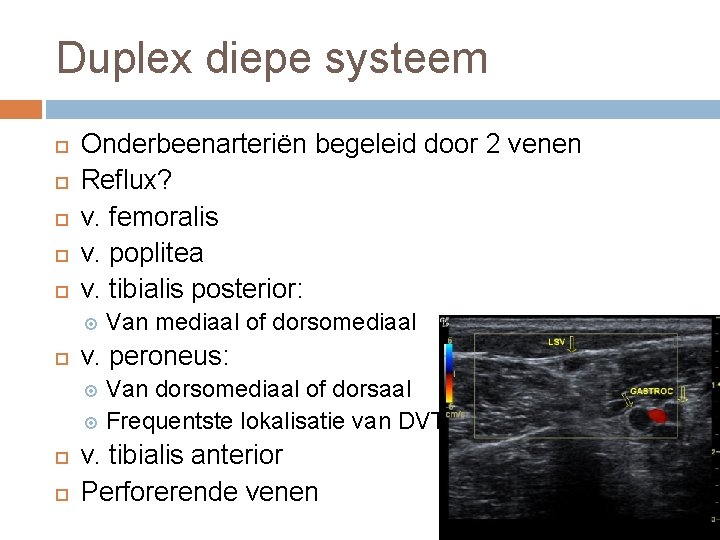

Duplex diepe systeem Onderbeenarteriën begeleid door 2 venen Reflux? v. femoralis v. poplitea v. tibialis posterior: Van mediaal of dorsomediaal v. peroneus: Van dorsomediaal of dorsaal Frequentste lokalisatie van DVT v. tibialis anterior Perforerende venen
