Vedenie nástroja pomocou prípravkov Študijné podklady Martin Šimko
Čo je prípravok? Prípravok je pomocné dielenské zariadenie, ktoré slúžia na zvýšenie technickej a ekonomickej úrovne výroby. Bez prípravkov sa nezaobíde žiadna výroba, či už ide o ručnú, strojnú kusovú, sériovú alebo hromadnú. Prípravky slúžia vo výrobe : � na jednoznačné ustavenie obrobku do správnej polohy vzhľadom k nástroju (zabezpečenie požadovanej presnosti rozmerov), � na spoľahlivé upnutie obrobku (zabezpečiť proti posunutiu vplyvom síl pôsobiacich na obrobok), � na vedenie nástroja voči obrobku, � na zabezpečenie vzájomnej polohy súčastí montovaných konštrukcií.

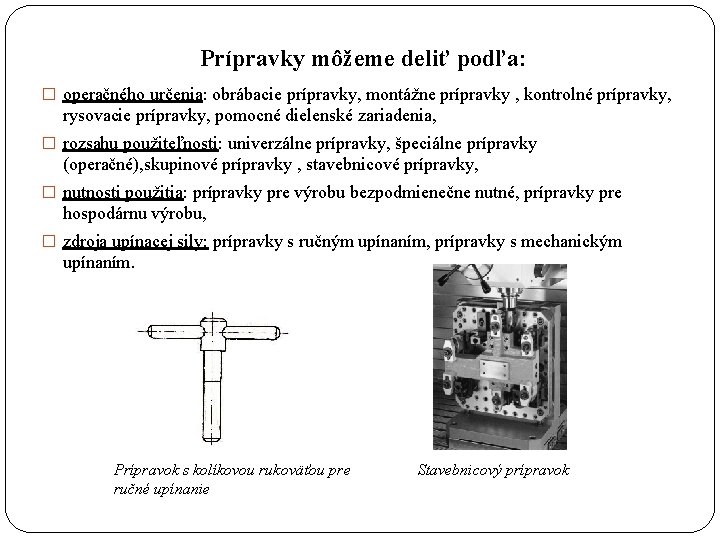

Prípravky môžeme deliť podľa: � operačného určenia: obrábacie prípravky, montážne prípravky , kontrolné prípravky, rysovacie prípravky, pomocné dielenské zariadenia, � rozsahu použiteľnosti: univerzálne prípravky, špeciálne prípravky (operačné), skupinové prípravky , stavebnicové prípravky, � nutnosti použitia: prípravky pre výrobu bezpodmienečne nutné, prípravky pre hospodárnu výrobu, � zdroja upínacej sily: prípravky s ručným upínaním, prípravky s mechanickým upínaním. Prípravok s kolíkovou rukoväťou pre ručné upínanie Stavebnicový prípravok
Rozdelenie špeciálnych upínacích (operačných) prípravkov: Ø sústružnícke prípravky, Ø frézovacie prípravky, Ø vŕtacie a vyvrtávacie prípravky, Ø prípravky pre brúsenie, Ø prípravky preťahovanie a pretláčanie, Ø prípravky pre výrobu ozubenia. Sústružnícky prípravok – skľučovadlo Frézovací prípravok
Vŕtacie a vyvŕtavacie prípravky Použitie: kde sa má vŕtať, poprípade inak obrábať jedna alebo niekoľko dier, pričom ich vzájomná poloha a umiestnenie na obrobku sa má dodržať s určitou presnosťou. Voľba vhodného vŕtacieho puzdra, prípravku a obrábacieho stroja závisí od: Øzložitosti vyhotovenia prípravku, Øveľkosti série výrobku, Ørozmerov a hmotnosti obrobku. Voľba materiálu vŕtacích a vyvŕtavacích prípravkov O použití druhu materiálu rozhoduje predovšetkým namáhanie, funkcia jednotlivých častí prípravku, počet vyrábaných prípravkov, požadovaná presnosť prípravku, cena prípravku, jeho hmotnosť a v neposlednom rade pracovné prostredie, v ktorom bude využitý. Materály vŕtacích puzdier: uhlíková nástrojová oceľ , cementačná oceľ.
Vŕtacie a vodiace puzdrá Vedú nástroj a sú charakteristickou súčasťou vŕtacích prípravkov. Rozdelenie: 1. pevné vŕtacie puzdrá, 2. pevné vodiace puzdrá pre uloženie nástrčných puzdier, 3. nástrčné vŕtacie puzdrá. 1. Pevné vŕtacie puzdrá Charakteristika: Vo všeobecnosti sa používajú prevažne k vedeniu vrtákov a vyvrtávacích tyčí. Do telesa prípravku sú zalisované a v telesách prípravkov bývajú rôzne uložené v závislosti od ich dĺžky. Rozdelenie pevných vŕtacích puzdier: a) hladké jednostranne skosené vŕtacie puzdrá, b) hladké obojstranne skosené vŕtacie puzdrá, c) vŕtacie puzdrá s nákružkom.
Hladké jednostranne skosené vŕtacie puzdrá Použitie: zvyčajne sa používajú pre nekalibrované a vo výnimočných prípadoch pre kalibrované otvory (do veľkého priemeru ØD=8 [mm]), a pre rozstupové menej presné otvory (± 0, 15 [mm] a hrubšie). Ďalej sú používané vtedy, ak puzdro dosadá na obrobok a trieska musí odchádzať puzdrom. Hladké jednostranne skosené vŕtacie puzdro pre vŕtanie otvorov blízko seba
Hladké obojstranne skosené vŕtacie puzdrá Hlavnou výhodou týchto puzdier je možnosť viesť nástroj z dvoch strán. Obojstranne skosené vŕtacie puzdro Vŕtacie puzdrá s nákružkom Nákružok na puzdre slúži na zaistenie presnosti a kolmosti zalisovania. Vŕtacie puzdro s nákružkom pre vŕtanie dier s presným rozstupom
Príklad uloženia vŕtacieho puzdra s nákružkom v prípravku
Puzdro s nákružkom pre vŕtanie vzdialených otvorov Podmienky výroby tohto puzdra: dĺžka vodiacej časti prípravku je menšia, nanajvýš rovná 3 -násobku malého priemeru (h ≤ 3 x Ø d), a = 0, 1 ÷ 0, 25 mm – veľkosť rozmeru a záleží na vnútornom (malom) priemere Ø d.
2. Pevné vodiace puzdrá pre uloženie nástrčných puzdier Pevné vodiace puzdrá sa lisujú do telesa prípravku a sú určené na vedenie a poistenie proti otočeniu i vysunutiu nástrčných puzdier, ktoré vedú vrták. Rozdelenie: a) pevné vodiace puzdrá bez nákružku - pre vŕtanie otvorov s menej presnými rozstupmi, dĺžka pevného vodiaceho puzdra má byť väčšia, nanajvýš rovná ako vonkajší priemer puzdra, b) pevné vodiace puzdrá s nákružkom - nákružok zaisťuje presnejšie nalisovanie do prípravku, používajú sa pre všetky priemery a presné rozstupy vŕtaných otvorov.
Pevné vodiace puzdrá bez nákružku Hladké vodiace puzdro s príslušným nástrčným vŕtacím puzdrom Pevné vodiace puzdro bez nákružku s poisťovacím výstupkom
Pevné vodiace puzdrá s nákružkom Pevné vodiace puzdro s nákružkom a poisťovacím výstupkom Výstupok má sklon 10° a zaisťuje polohu nástrčného puzdra vo vodiacom puzdre. Úkosový výstupok ďalej zabraňuje otáčaniu a vysunutiu nástrčného puzdra.
3. Nástrčné vŕtacie puzdrá Nástrčné puzdrá sa používajú vtedy, ak sa v jednom prípravku zhotovujú diery vŕtaním, vyhrubovaním a vystružovaním s presnou toleranciou rozmerov H 6, H 7, H 8, pričom každému nástroju prislúcha puzdro s iným vnútorným priemerom. Rozdelenie: a) nástrčné puzdrá bez poistenia, b) nástrčné puzdrá s poistným výstredníkovým nákružkom, c) nástrčné puzdrá poistené kolíkom, d) nástrčné puzdrá poistené skrutkou s valcovou hlavou, e) špeciálne prípady nástrčných puzdier. Nástrčné puzdrá bez poistenia Používame ich ak chceme vŕtať otvory do priemeru Ø d = 6 [mm]. Podmienka pri výrobe: dĺžka zalisovania puzdra je menšia, nanajvýš rovná 3 -násobku vnútorného priemeru puzdra (h ≤ 3 x Ø d). Nástrčné puzdro bez poistenia
Nástrčné puzdrá s poistným výstredníkovým nákružkom Nástrčné vŕtacie puzdro poistené výstredníkovým nákružkom s prislúchajúcim vodiacim puzdrom Použitie: pre výrobu väčších priemerov dier t. j. pre priemery Ø d nad 6 [ mm]. Výstredníkový nákružok má excentrickú časť, ktorá slúži k zaisteniu nástrčného puzdra proti otáčaniu (v oboch smeroch) vo vodiacom puzdre.
Nástrčné puzdrá poistené kolíkom Nástrčné vŕtacie puzdro poistené kolíkom len proti pootočeniu Nástrčné vŕtacie puzdro poistené kolíkom proti otočeniu a vysunutiu V prvom prípade kolík nezabraňuje vysunutiu nástrčného puzdra z vodiaceho, zaisťuje iba polohu (pootočenie) nástrčného puzdra pri obrábaní. Vysunutie je spôsobené tlakom triesok. V druhom prípade kolík poisťuje puzdro proti otáčaniu aj vysunutiu v dôsledku tlaku triesok. Priemer Ø d kolíka a háčika nesmie byť menší ako 5 [mm].
Nástrčné puzdrá poistené skrutkou s valcovou hlavou Skrutka podobne ako kolík zabraňuje pootočeniu a vysúvaniu nástrčného puzdra z vodiaceho, spôsobeného tlakom triesok pri vŕtaní. Nástrčné vŕtacie puzdro poistené skrutkou
Špeciálne prípady nástrčných puzdier Nástrčné vŕtacie puzdro pre vŕtanie na dne zahĺbených otvorov Nástrčné vŕtacie puzdro pre vŕtanie niekoľkých otvorov na malom rozstupe
Nástrčné vŕtacie puzdro s rukoväťami pre veľké priemery Nástrčné vŕtacie puzdro pre vŕtanie na oblej stene
Nástrčné vŕtacie puzdra ktoré upínajú a zaisťujú obrobok v správnej polohe Puzdrá sú konštruované tak, aby svojim tvarom prípadne konštrukciou (závitom) upínali obrobok a nastavovali ho v správnej polohe počas operácie. Druhou vlastnosťou je samozrejme správne vedenie nástroja (vrtáku). Nástrčné vŕtacie puzdro ktoré upína obrobok
Vodiace puzdrá pre vyvŕtavanie (puzdrá spodného vedenia nástroja) U rozmerovo veľkých obrobkov alebo u obrobkov s viacerými stenami (skrine), kde je niekoľko dier na jednej osi, obrábame diery vyvrtávaním. Obrábacím strojom je vodorovná vyvrtávačka alebo otočná vŕtačka. Pri vŕtaní dier za sebou (u skríň) k dosiahnutiu ich súosovosti býva nástroj vedený vpredu aj vzadu. V týchto prípadoch sa používajú rovnaké puzdrá ako pri bežnom vŕtaní. Pre zvislé diery sa použiť nedajú, lebo medzi plochy padajú jemné triesky a prach, ktoré vydierajú puzdro a vŕtaciu tyč, rýchlo ich opotrebia a môžu spôsobiť až zadretie. a) Prípad vedenia vŕtacej tyče pevným vodiacim puzdrom: a) štandardným spôsobom, b) opačne namontovaným vodiacim puzdrom. b)
Nástrčné vodiace puzdrá opačne namontované a poistené krúžkami Použitie: presné spodné, prípadne horné vedenie nástroja (výhrubník, výstružník) je opatrené drážkou pre unášač nástroja, ktorý puzdrom pri práci otáča. Nástroj koná potom iba pohyb posuvný a môže tak byť uložený vo vedení s minimálnou vôľou bez nebezpečenstva že sa zadrie. Prípad zvislého otočného vodiaceho puzdra s valivými ložiskami
Pri valivých ložiskách sa pamätá na možnosť vymedziť radiálnu vôľu. K takému účelu je v tomto prípade použitá plocha puzdra a panvy v pomere 1: 5. Ďalej sa dá toto puzdro nastaviť v úzkej tolerancii priemeru uťahovaním kužeľových častí do seba. Toto uťahovanie a uvoľňovanie umožňujú horná a dolná matica. Nutnosť mazania klzných plôch. Zvislé otočné vodiace puzdro s maticami pre nastavenie tolerancie priemeru Vodorovná vŕtacia tyč s lištami Lišty chránia povrch vŕtacej tyče počas obrábania.
Vŕtacie dosky sú dosky v ktorých sú zasadené vŕtacie puzdrá. Bývajú v rôznych prevedeniach. Prevedenia dosiek: 1) 2) 3) 4) pevné, kedy tvoria jednu zo stien telesa prípravku, priskrutkované a prikolíkované k telesu prípravku, vytvorené ako veká - ak sa má umožniť vkladanie a vyberanie obrobkov, vŕtacia doska spojená s vŕtacou hlavou alebo s hlavou mnohovretenovej vŕtačky - pri použití viacvretenových hláv, kedy sa vŕtajú všetky diery naraz a vrták sa nepremiestňuje z otvoru do otvoru. Pevné vŕtacie dosky - tvoria jednu zo stien telesa prípravku Pevná vŕtacia doska ktorá tvorí jednu zo stien telesa prípravku
Vŕtacie dosky vytvorené ako veká Vŕtacia doska vytvorená ako veko - zavesená na čape Vŕtacia doska vytvorená ako veko – odnímateľná
Vŕtacia doska spojená s vŕtacou hlavou
Vŕtacie šablóny sú dosky s vŕtacími puzdrami umiestnenými podľa požadovanej polohy otvorov. Šablóny sa upevňujú na obrobok upínacími skrutkami. Dosky sa používajú k vŕtaniu dier do rozmerných obrobkov. Pri správnom umiestnení šablóny na obrobku sa nesmie zabúdať na vznikajúce dorazy. Vŕtacia šablóna s upínacími skrutkami
Vŕtacia šablóna stredená čapom Šablóna má zaistenú polohu rozopnutím tenkostenného puzdra 1, upevneného skrutkami k telesu prípravku 2. Poloha šablóny je ďalej zaistená zrezaným strediacim čapom 3. Tenkostenné puzdro sa rozopne tlakom plastickej látky 4. Tento tlak je spôsobený skrutkou 5 a piestom 6, pričom plniaci otvor je tu uzavretý skrutkou 7.
Vŕtacia šablóna s priskrutkovaným vedením 2 na telese 1 ktoré sa vkladá do drážky. Vodorovne je šablóna nastavená podľa obrysov obrobku na narysovanom obrúsenom čele A doštičiek vedenia. Na oboch koncoch telesa sú namontované na čapoch 3 výkyvné upínky 4. Pri otáčaní skrutiek 5 s pravým a ľavým závitom upnú upínky 4 šablónu k obrobku. Najprv sa vyvŕta prvá diera do ktorej sa následne vloží vodiaci tŕň 6, ktorý zamedzí nadvihnutiu prípravku pri vŕtaní ďalších dier.
Normy pre vŕtacie a vodiace puzdrá STN 24 3705 až 24 3714: Vŕtacie a vodiace puzdrá. STN 24 3705: Pevne jednostranne skosene puzdrá. STN 24 3705: Hladké (bez nákružku) obojstranne skosené puzdrá. STN 24 3707: Vŕtacie puzdrá s nákružkom. STN 24 3710: Pevné vodiace puzdrá bez nákružku. STN 24 3711: Pevné vodiace puzdrá s nákružkom. STN 24 3714: Nástrčné vŕtacie puzdrá. STNISO 4248: Vŕtacie puzdrá, názvoslovie a definície. STNISO 4247: Vŕtacie puzdrá a príslušenstvo, rozmery.
