Ve spolupráci: České vysoké učení technické v Praze, Fakulta stavební Czech Technical University of

Ve spolupráci: České vysoké učení technické v Praze, Fakulta stavební Czech Technical University of Prague, Faculty of Civil Engineering Thákurova 7, 166 29 Praha 6 Malé vodní zdroje jako součást energetické soběstačnosti obce 09/2011 Finanční náročnost instalace miniturbínky Miroslav Sedláček Podporováno: V rámci semináře:

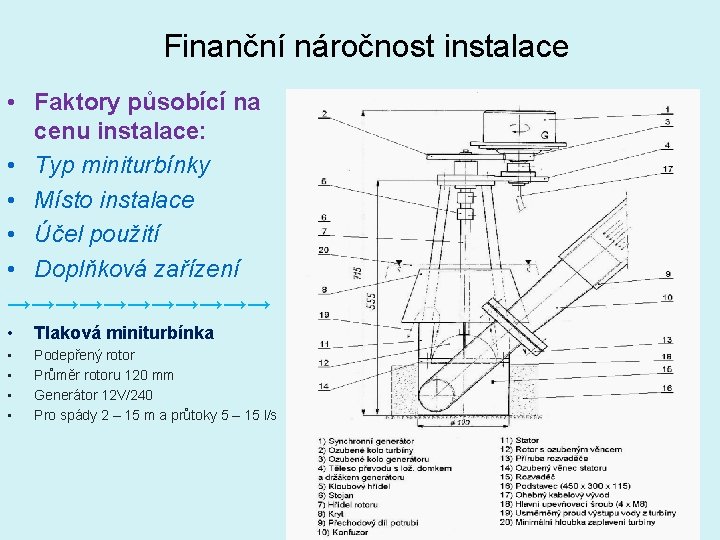

Finanční náročnost instalace • Faktory působící na cenu instalace: • Typ miniturbínky • Místo

Finanční náročnost instalace • Faktory působící na cenu instalace: • Typ miniturbínky • Místo instalace • Účel použití • Doplňková zařízení →→→→→→ • Tlaková miniturbínka • • Podepřený rotor Průměr rotoru 120 mm Generátor 12 V/240 Pro spády 2 – 15 m a průtoky 5 – 15 l/s

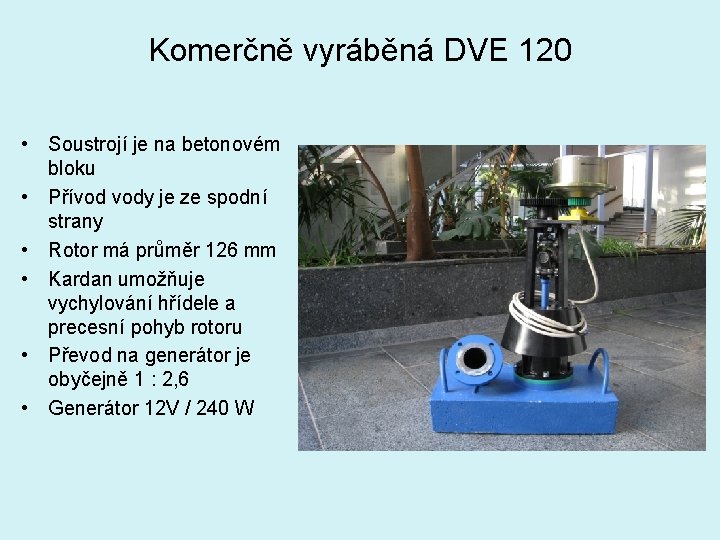

Komerčně vyráběná DVE 120 • Soustrojí je na betonovém bloku • Přívod vody je

Komerčně vyráběná DVE 120 • Soustrojí je na betonovém bloku • Přívod vody je ze spodní strany • Rotor má průměr 126 mm • Kardan umožňuje vychylování hřídele a precesní pohyb rotoru • Převod na generátor je obyčejně 1 : 2, 6 • Generátor 12 V / 240 W

Modelová podoba instalace tlakové verze • Turbínka musí být vždy umístěna ve spodní hladině

Modelová podoba instalace tlakové verze • Turbínka musí být vždy umístěna ve spodní hladině vody • Na vstupu přívodního potrubí musí být vždy umístěn sací koš (a podle potřeby i hrubé česle)

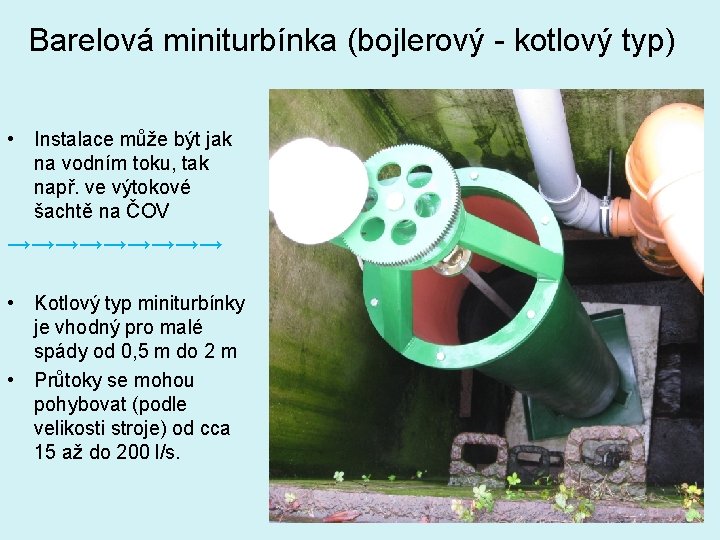

Barelová miniturbínka (bojlerový - kotlový typ) • Instalace může být jak na vodním toku,

Barelová miniturbínka (bojlerový - kotlový typ) • Instalace může být jak na vodním toku, tak např. ve výtokové šachtě na ČOV →→→→→ • Kotlový typ miniturbínky je vhodný pro malé spády od 0, 5 m do 2 m • Průtoky se mohou pohybovat (podle velikosti stroje) od cca 15 až do 200 l/s.

Základní sestava komerční kotlové turbíny • • Výška tubusu je 0, 5 – 2

Základní sestava komerční kotlové turbíny • • Výška tubusu je 0, 5 – 2 m, průměr od 0, 4 do 0, 8 m Rotor má obyčejně průměr 0, 16 – 0, 35 m Hřídel je pevná nebo pružná (podle zadání) Kardan je uplatněn v případě pevné hřídele Výtokový konfuzor i závěsné zařízení jsou snadno demontovatelné Generátor 12 V / 240 W Převod na generátor obyčejně 1 : 3, 5 Nádržka pro vytvoření spodní hladiny (na přání)

Příklad instalace miniturbínky v rámci MVE • Miniturbínka může sloužit i jako doplněk existující

Příklad instalace miniturbínky v rámci MVE • Miniturbínka může sloužit i jako doplněk existující malé vodní elektrárny. V případě nedostatku vody, kdy hlavní turbína nemůže být v provozu, minituríbnka může fungovat.

Příklad instalace pro pohon čerpadla • • Miniturbínka může také sloužit jako zdroj mechanické

Příklad instalace pro pohon čerpadla • • Miniturbínka může také sloužit jako zdroj mechanické energie, když místo elektrogenerátoru je na hřídeli instalován převodový mechanismus pro pohon určitého zařízení V praxi bylo na několika instalacích vyzkoušeno využití miniturbínky s čerpadlem.

Praktický příklad instalace kotlových turbín • Uspořádání dvou kotlových miniturbín na řece Hnilec na

Praktický příklad instalace kotlových turbín • Uspořádání dvou kotlových miniturbín na řece Hnilec na východním Slovensku • První miniturbínka pohání generátor elektrické energie • Druhá turbínka pohání křídlové čerpadlo, které nasává vodu „ze svého kotle“ • Přívodní žlab je umístěn na okraji malé vodní elektrárny

Tlaková miniturbínka v nádrži • Umístění miniturbínky v nádrži mimo vodní tok • Voda

Tlaková miniturbínka v nádrži • Umístění miniturbínky v nádrži mimo vodní tok • Voda je přivedena k turbínce, která „sedí“ v pomocné nádrži, ze které voda vytéká (například zpět do vodního zdroje) • Nádrž představuje zároveň vytvoření požadované spodní hladiny

Příklady instalace miniturbínky v přírodních podmínkách

Příklady instalace miniturbínky v přírodních podmínkách

Instalace miniturbínky uvnitř objektu • Venku se nachází rybník, ze kterého je voda přivedena

Instalace miniturbínky uvnitř objektu • Venku se nachází rybník, ze kterého je voda přivedena potrubím dovnitř budovy • Spodní hladina je vytvořena uvnitř výtokové šachty • Miniturbínka je v šachtě zavěšena na pomocných ramenech

Integrace miniturbín v Dolních Počernicích v objektu bývalého mlýna

Integrace miniturbín v Dolních Počernicích v objektu bývalého mlýna

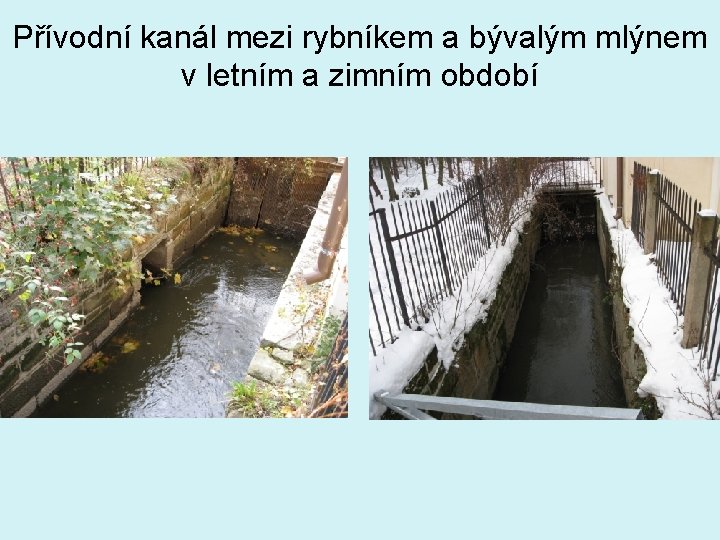

Přívodní kanál mezi rybníkem a bývalým mlýnem v letním a zimním období

Přívodní kanál mezi rybníkem a bývalým mlýnem v letním a zimním období

Sací koše a přívodní potrubí • Sací koše jsou umístěny v přívodním kanále za

Sací koše a přívodní potrubí • Sací koše jsou umístěny v přívodním kanále za hrubými česlemi • Přívodní potrubí je plastové a prochází čelní stěnou budovy

Doplňkové zařízení přívodu vody • Plastové přívodní potrubí je opatřeno kovovými koleny • Před

Doplňkové zařízení přívodu vody • Plastové přívodní potrubí je opatřeno kovovými koleny • Před koleny je část kovového potrubí opatřena uzavíracími klapkami pro ovládání přívodu vody k turbínkám • Součástí je i odvzdušňovací ventil

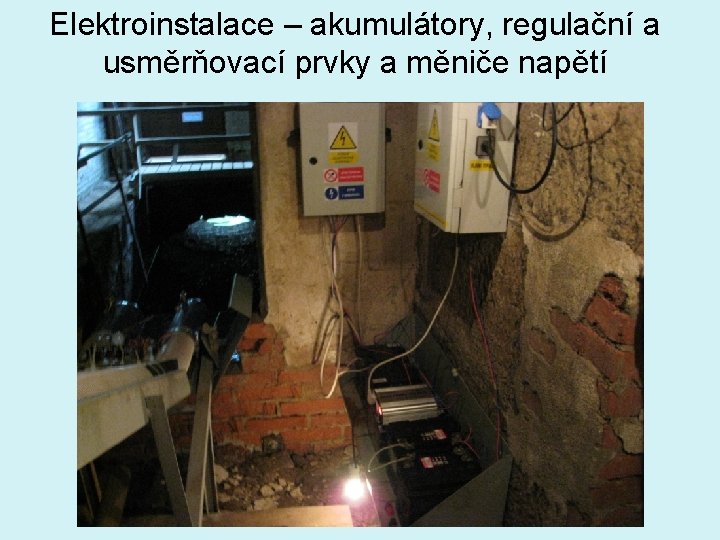

Elektroinstalace – akumulátory, regulační a usměrňovací prvky a měniče napětí

Elektroinstalace – akumulátory, regulační a usměrňovací prvky a měniče napětí

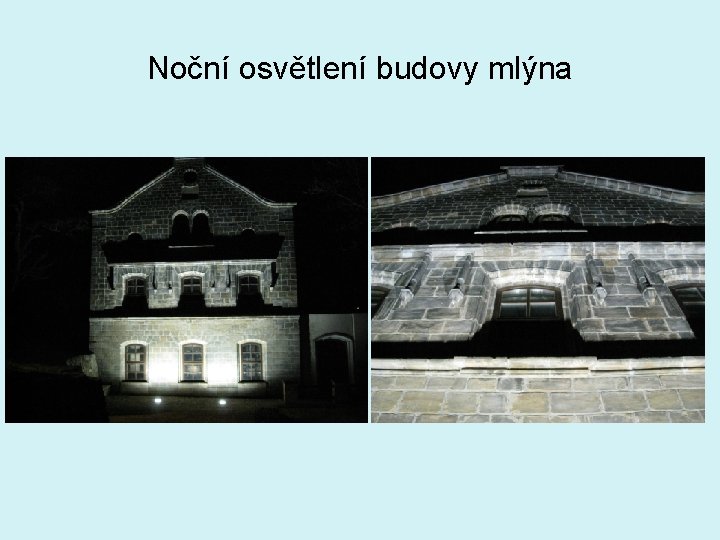

Noční osvětlení budovy mlýna

Noční osvětlení budovy mlýna

Děkuji za pozornost Ing. Miroslav Sedláček, CSc . Kontakt: Email: sedlacek@fsv. cvut. cz Telefon:

Děkuji za pozornost Ing. Miroslav Sedláček, CSc . Kontakt: Email: sedlacek@fsv. cvut. cz Telefon: +4202 2435 4529 České vysoké učení technické v Praze, Fakulta stavební Czech Technical University of Prague, Faculty of Civil Engineering Thákurova 7, 166 29 Praha 6 Malé vodní zdroje jako součást energetické soběstačnosti obce 09/2011
