VARS BRNO a. s. Květen 2019 Centrální Evidence Vad - CEV - Školení uživatelů

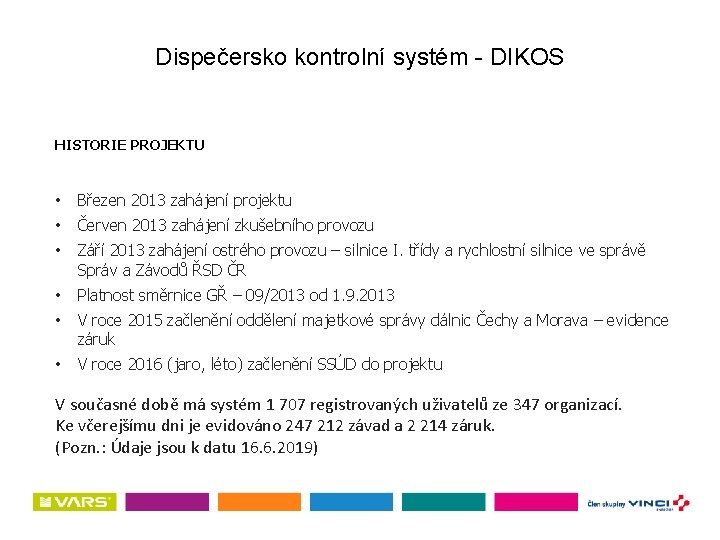

Dispečersko kontrolní systém - DIKOS HISTORIE PROJEKTU • Březen 2013 zahájení projektu • Červen 2013 zahájení zkušebního provozu • Září 2013 zahájení ostrého provozu – silnice I. třídy a rychlostní silnice ve správě Správ a Závodů ŘSD ČR • Platnost směrnice GŘ – 09/2013 od 1. 9. 2013 • V roce 2015 začlenění oddělení majetkové správy dálnic Čechy a Morava – evidence záruk • V roce 2016 (jaro, léto) začlenění SSÚD do projektu V současné době má systém 1 707 registrovaných uživatelů ze 347 organizací. Ke včerejšímu dni je evidováno 247 212 závad a 2 214 záruk. (Pozn. : Údaje jsou k datu 16. 6. 2019)

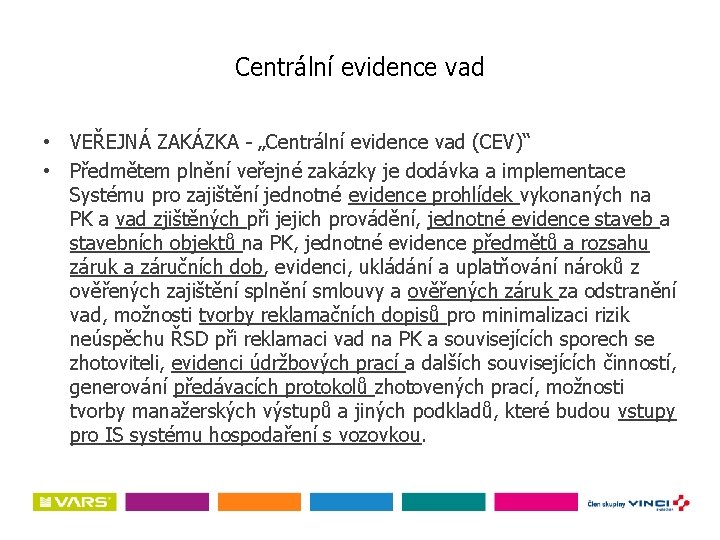

Centrální evidence vad • VEŘEJNÁ ZAKÁZKA - „Centrální evidence vad (CEV)“ • Předmětem plnění veřejné zakázky je dodávka a implementace Systému pro zajištění jednotné evidence prohlídek vykonaných na PK a vad zjištěných při jejich provádění, jednotné evidence staveb a stavebních objektů na PK, jednotné evidence předmětů a rozsahu záruk a záručních dob, evidenci, ukládání a uplatňování nároků z ověřených zajištění splnění smlouvy a ověřených záruk za odstranění vad, možnosti tvorby reklamačních dopisů pro minimalizaci rizik neúspěchu ŘSD při reklamaci vad na PK a souvisejících sporech se zhotoviteli, evidenci údržbových prací a dalších souvisejících činností, generování předávacích protokolů zhotovených prací, možnosti tvorby manažerských výstupů a jiných podkladů, které budou vstupy pro IS systému hospodaření s vozovkou.

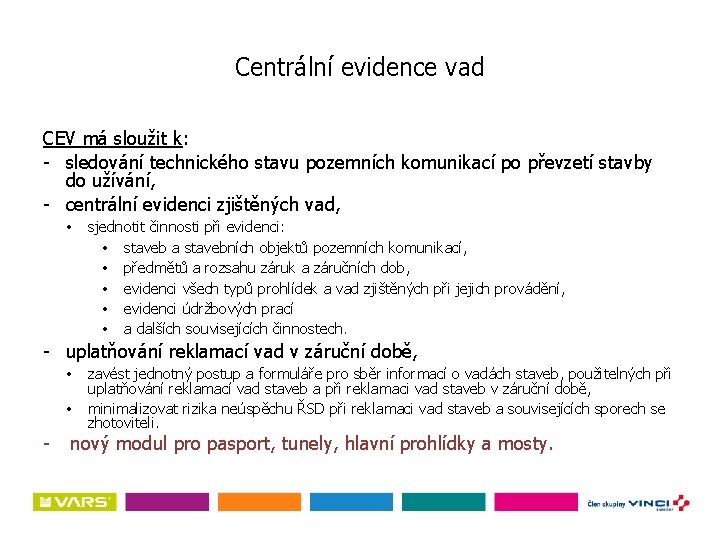

Centrální evidence vad CEV má sloužit k: - sledování technického stavu pozemních komunikací po převzetí stavby do užívání, - centrální evidenci zjištěných vad, • sjednotit činnosti při evidenci: • staveb a stavebních objektů pozemních komunikací, • předmětů a rozsahu záruk a záručních dob, • evidenci všech typů prohlídek a vad zjištěných při jejich provádění, • evidenci údržbových prací • a dalších souvisejících činnostech. - uplatňování reklamací vad v záruční době, • • - zavést jednotný postup a formuláře pro sběr informací o vadách staveb, použitelných při uplatňování reklamací vad staveb a při reklamaci vad staveb v záruční době, minimalizovat rizika neúspěchu ŘSD při reklamaci vad staveb a souvisejících sporech se zhotoviteli. nový modul pro pasport, tunely, hlavní prohlídky a mosty.

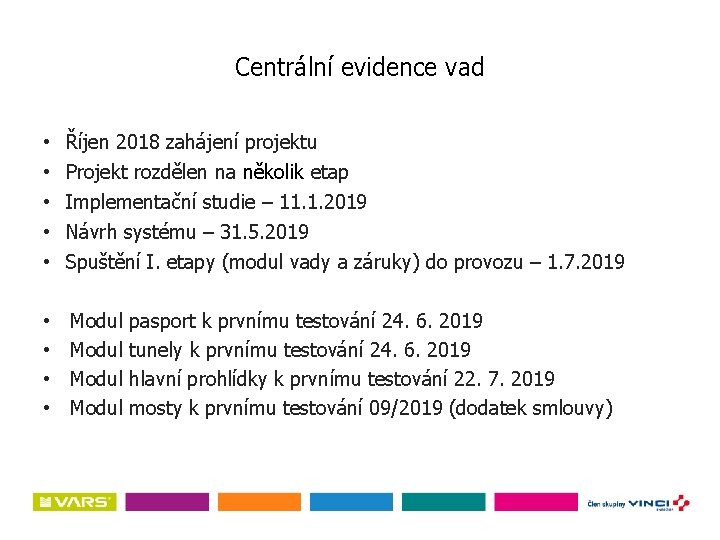

Centrální evidence vad • • • Říjen 2018 zahájení projektu • • Modul pasport k prvnímu testování 24. 6. 2019 Modul tunely k prvnímu testování 24. 6. 2019 Modul hlavní prohlídky k prvnímu testování 22. 7. 2019 Modul mosty k prvnímu testování 09/2019 (dodatek smlouvy) Projekt rozdělen na několik etap Implementační studie – 11. 1. 2019 Návrh systému – 31. 5. 2019 Spuštění I. etapy (modul vady a záruky) do provozu – 1. 7. 2019

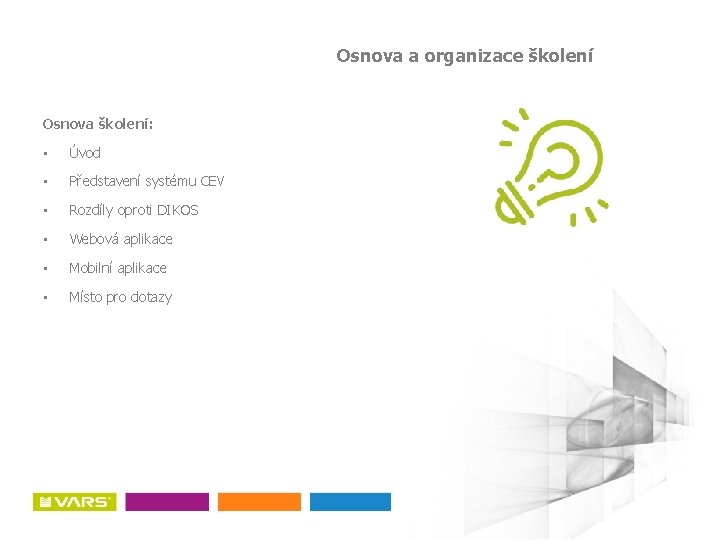

Osnova a organizace školení Osnova školení: • Úvod • Představení systému CEV • Rozdíly oproti DIKOS • Webová aplikace • Mobilní aplikace • Místo pro dotazy

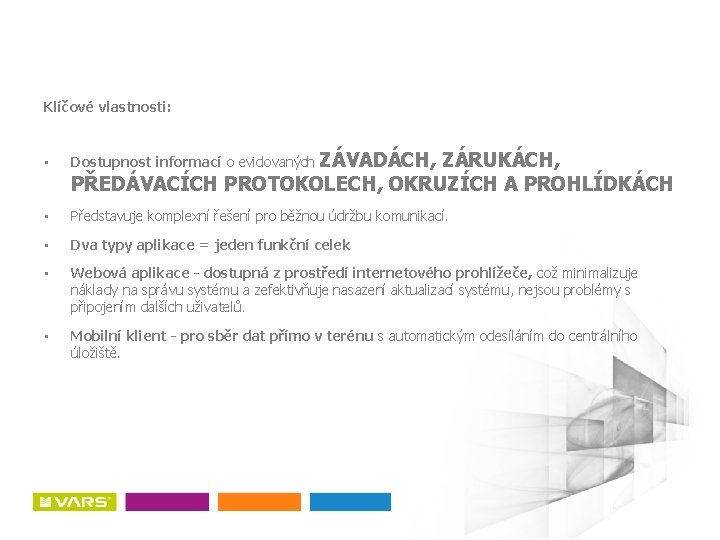

Klíčové vlastnosti: • Dostupnost informací o evidovaných ZÁVADÁCH, ZÁRUKÁCH, PŘEDÁVACÍCH PROTOKOLECH, OKRUZÍCH A PROHLÍDKÁCH • Představuje komplexní řešení pro běžnou údržbu komunikací. • Dva typy aplikace = jeden funkční celek • Webová aplikace - dostupná z prostředí internetového prohlížeče, což minimalizuje náklady na správu systému a zefektivňuje nasazení aktualizací systému, nejsou problémy s připojením dalších uživatelů. • Mobilní klient - pro sběr dat přímo v terénu s automatickým odesíláním do centrálního úložiště.

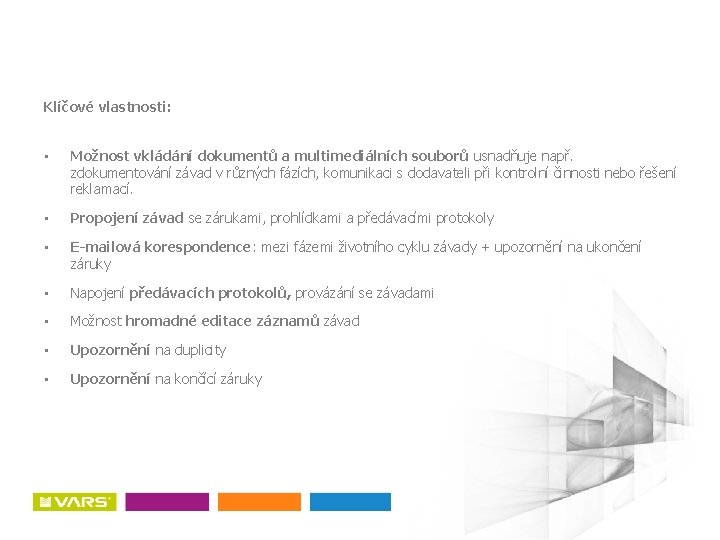

Klíčové vlastnosti: • Možnost vkládání dokumentů a multimediálních souborů usnadňuje např. zdokumentování závad v různých fázích, komunikaci s dodavateli při kontrolní činnosti nebo řešení reklamací. • Propojení závad se zárukami, prohlídkami a předávacími protokoly • E-mailová korespondence: mezi fázemi životního cyklu závady + upozornění na ukončení záruky • Napojení předávacích protokolů, provázání se závadami • Možnost hromadné editace záznamů závad • Upozornění na duplicity • Upozornění na končící záruky

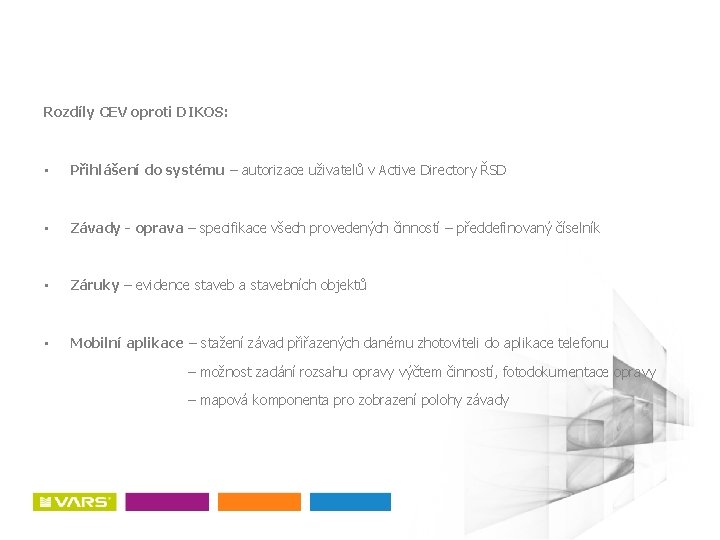

Rozdíly CEV oproti DIKOS: • Přihlášení do systému – autorizace uživatelů v Active Directory ŘSD • Závady - oprava – specifikace všech provedených činností – předdefinovaný číselník • Záruky – evidence staveb a stavebních objektů • Mobilní aplikace – stažení závad přiřazených danému zhotoviteli do aplikace telefonu – možnost zadání rozsahu opravy výčtem činností, fotodokumentace opravy – mapová komponenta pro zobrazení polohy závady

Uživatelské role INSPEKTOR • • běžné prohlídky sběr a evidence závad SUPERVIZOR • řešení závad DOZOR • • specialista dohled na opravu závady ZHOTOVITEL • • oprava závad sběr a evidence závad INSPEKTOR ZÁRUK • zadávání a správa záruk

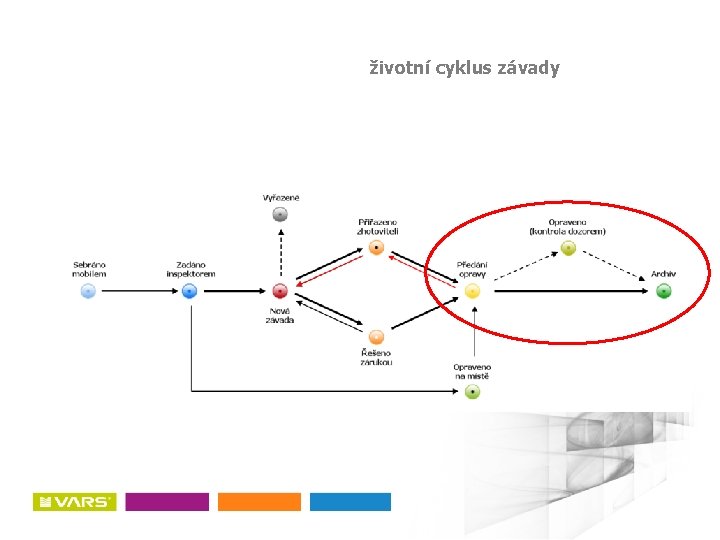

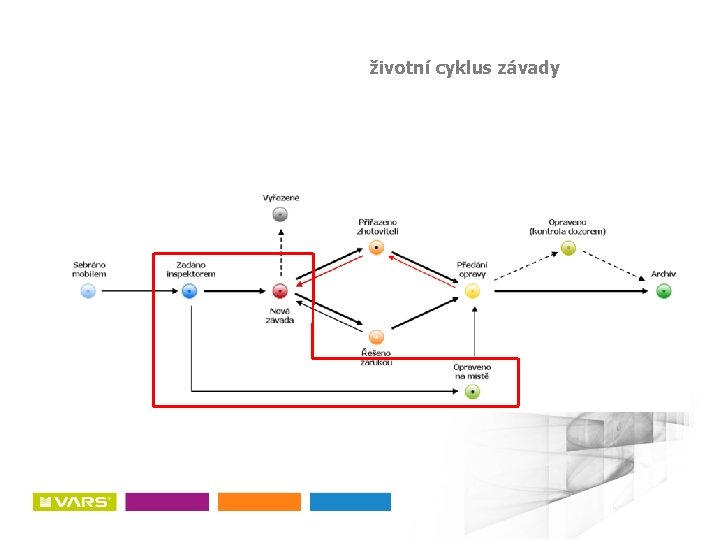

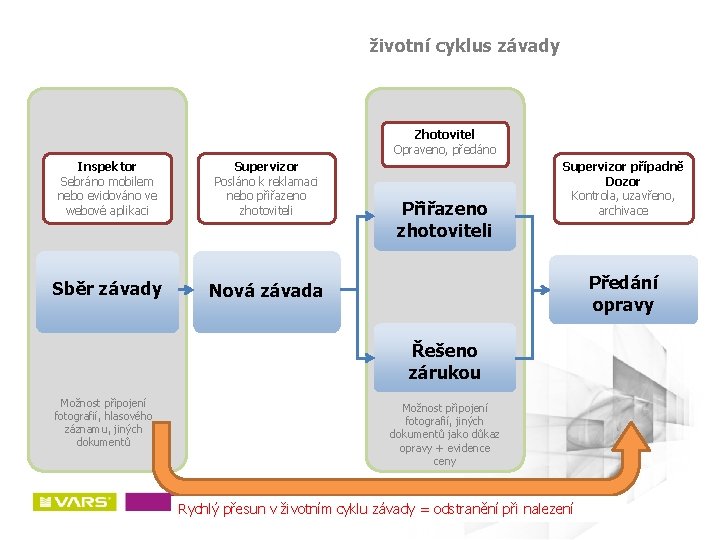

životní cyklus závady Zhotovitel Opraveno, předáno Inspektor Sebráno mobilem nebo evidováno ve webové aplikaci Supervizor Posláno k reklamaci nebo přiřazeno zhotoviteli Sběr závady Nová závada Přiřazeno zhotoviteli Supervizor případně Dozor Kontrola, uzavřeno, archivace Předání opravy Řešeno zárukou Možnost připojení fotografií, hlasového záznamu, jiných dokumentů Možnost připojení fotografií, jiných dokumentů jako důkaz opravy + evidence ceny Rychlý přesun v životním cyklu závady = odstranění při nalezení

životní cyklus závady

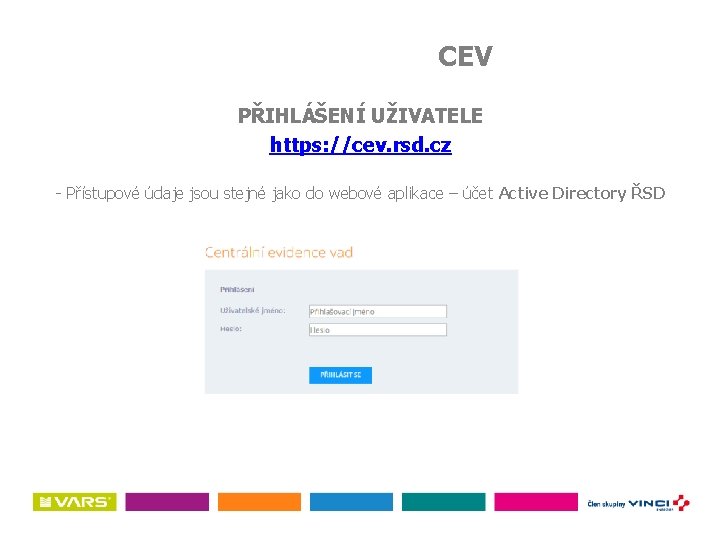

CEV PŘIHLÁŠENÍ UŽIVATELE https: //cev. rsd. cz - Přístupové údaje jsou stejné jako do webové aplikace – účet Active Directory ŘSD

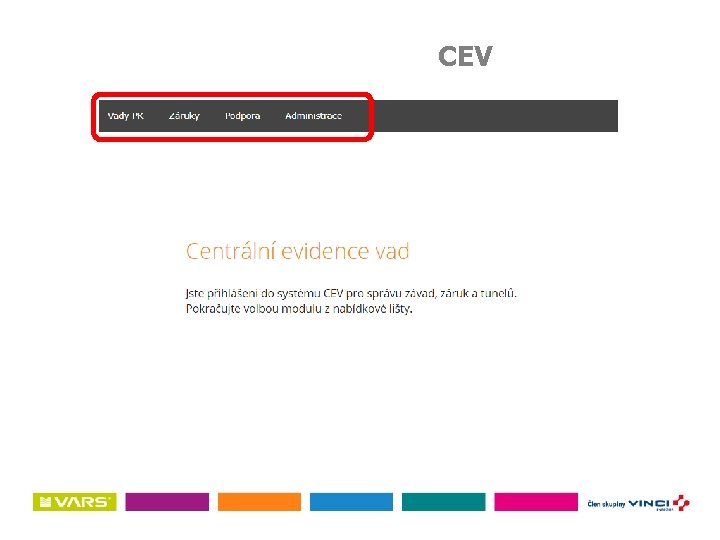

CEV

VADY PK

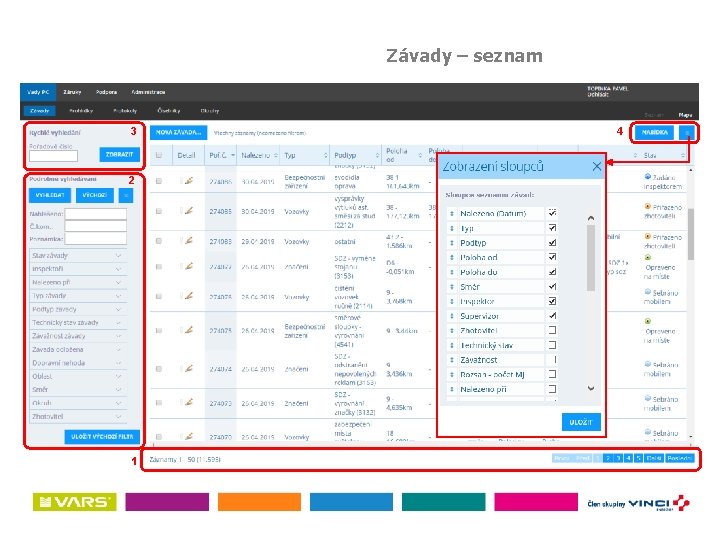

Závady – seznam 3 2 1 4

Závady – hromadné operace Přiřazení závad supervizorovi

Závady - mapa - záruka

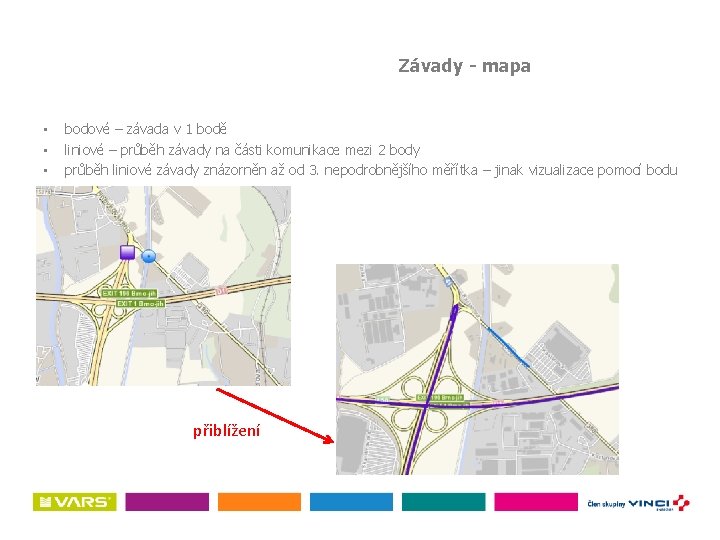

Závady - mapa • • • bodové – závada v 1 bodě liniové – průběh závady na části komunikace mezi 2 body průběh liniové závady znázorněn až od 3. nepodrobnějšího měřítka – jinak vizualizace pomocí bodu přiblížení

Závady Nová závada • • mobilní sběr přímo v CEV

Závady - atributy Zadání nové závady – postup: 1. Vyplnění atributů (povinné atributy označeny hvězdičkou *)

Závady – lokalizace Lokalizace závady • • zadáním polohy v mapě automatické doplnění atributů

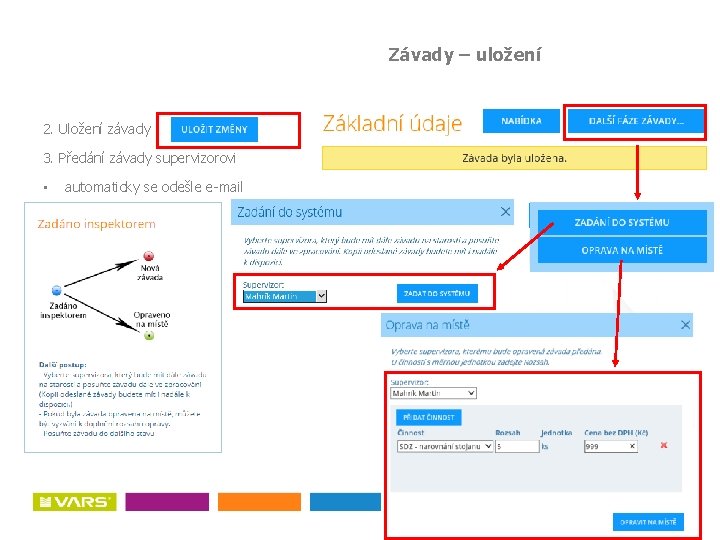

Závady – uložení 2. Uložení závady 3. Předání závady supervizorovi • automaticky se odešle e-mail

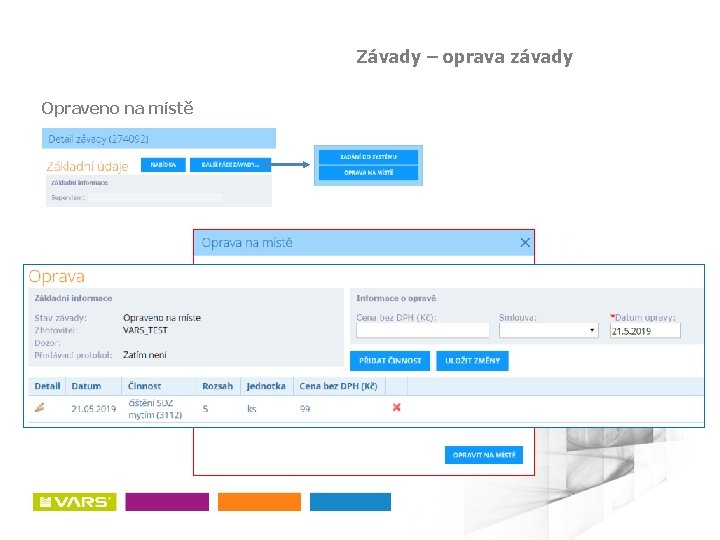

Závady – oprava závady Opraveno na místě

životní cyklus závady

Závady – řešení závady SUPERVIZOR • Řeší závadu: • vyřazením (např. z důvodu duplicity) • přiřazením zhotoviteli • reklamací

životní cyklus závady

Závady – oprava závady ZHOTOVITEL • Zhotovitel závadu převezme a opraví (příp. opraví v rámci záruky / odmítne opravit) • vyplnění ceny, data opravy, činnosti opravy a přiřazení předávacího protokolu

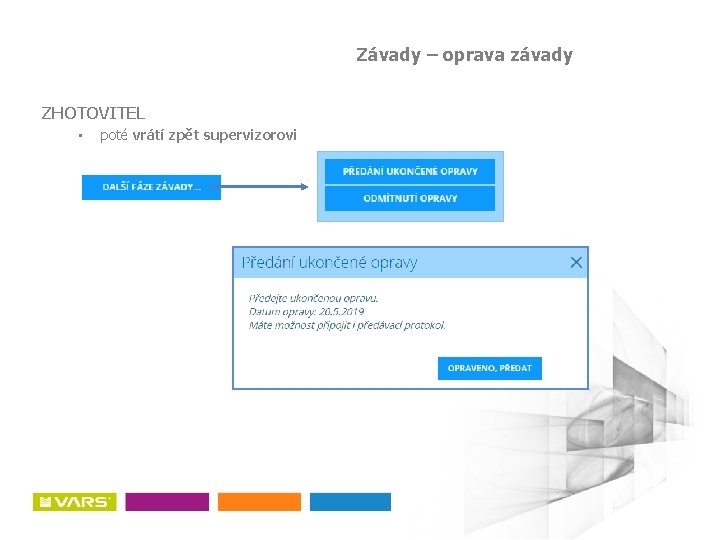

Závady – oprava závady ZHOTOVITEL • poté vrátí zpět supervizorovi

životní cyklus závady

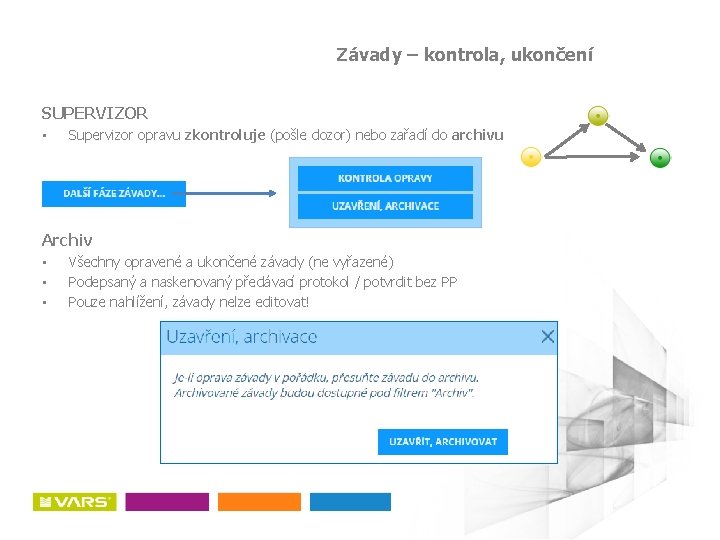

Závady – kontrola, ukončení SUPERVIZOR • Supervizor opravu zkontroluje (pošle dozor) nebo zařadí do archivu Archiv • • • Všechny opravené a ukončené závady (ne vyřazené) Podepsaný a naskenovaný předávací protokol / potvrdit bez PP Pouze nahlížení, závady nelze editovat!

životní cyklus závady

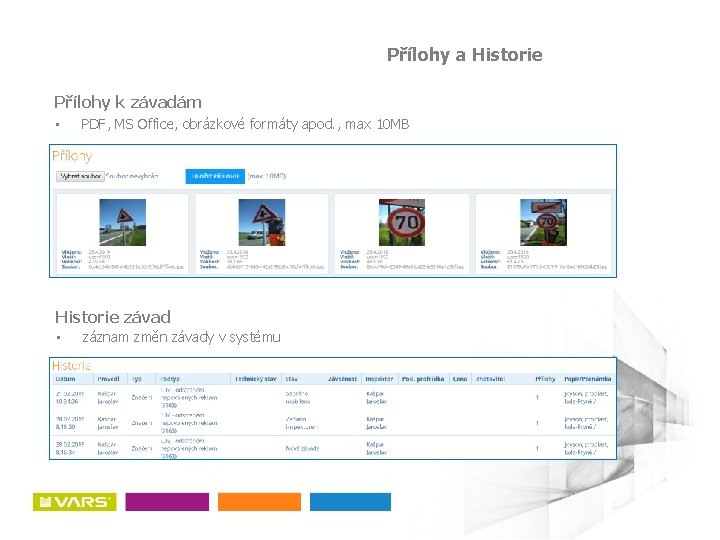

Přílohy a Historie Přílohy k závadám • PDF, MS Office, obrázkové formáty apod. , max 10 MB Historie závad • záznam změn závady v systému

Závady – export/report*

OKRUHY

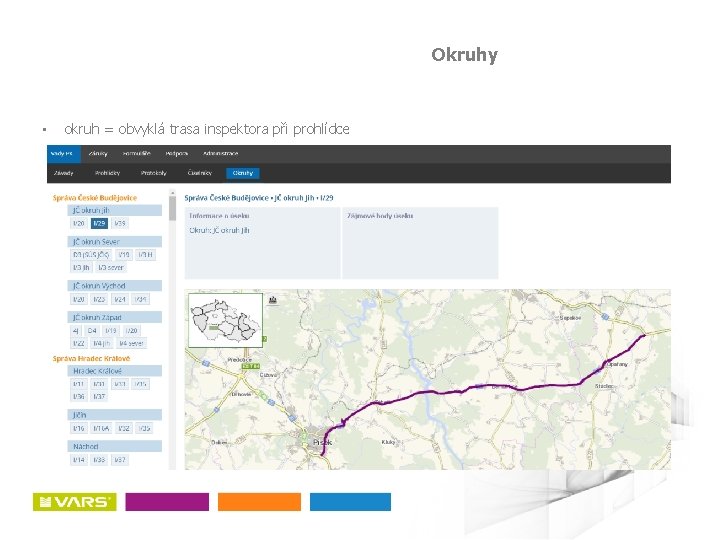

Okruhy • okruh = obvyklá trasa inspektora při prohlídce

PROHLÍDKY

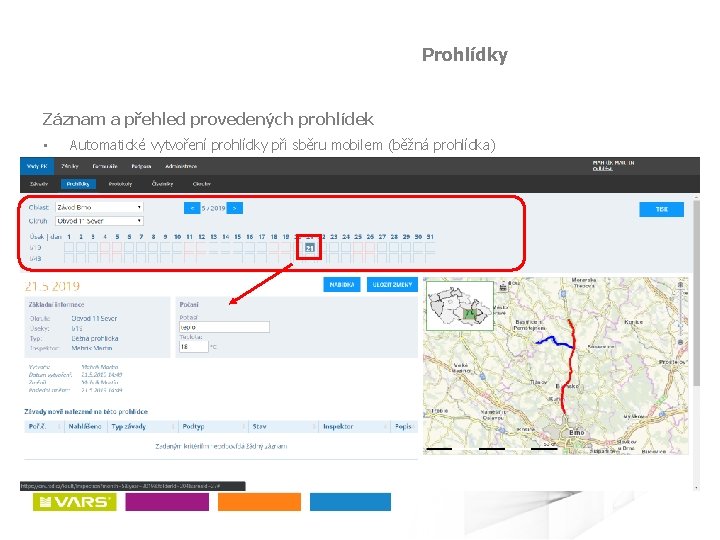

Prohlídky Záznam a přehled provedených prohlídek • Automatické vytvoření prohlídky při sběru mobilem (běžná prohlídka)

Prohlídky Nová prohlídka

Prohlídky Tisk

PŘEDÁVACÍ PROTOKOLY

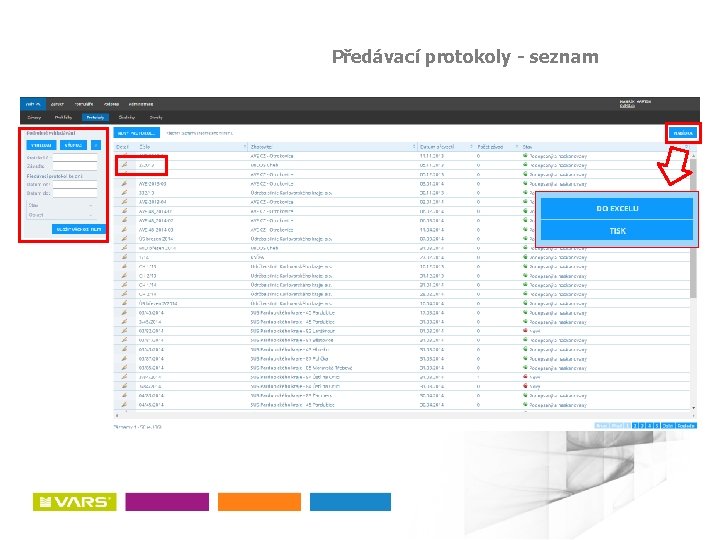

Předávací protokoly - seznam

Předávací protokoly – detail Základní údaje • Číslo PP * • Zhotovitel * Závady • Přiřazené závady Přílohy k záruce • PDF, MS Office, obrázky. . . Historie záruky • změny u protokolu

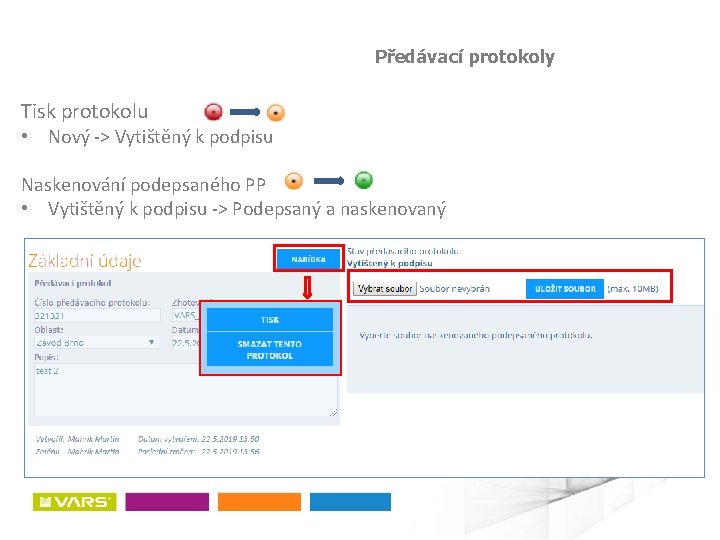

Předávací protokoly Tisk protokolu • Nový -> Vytištěný k podpisu Naskenování podepsaného PP • Vytištěný k podpisu -> Podepsaný a naskenovaný

ZÁRUKY

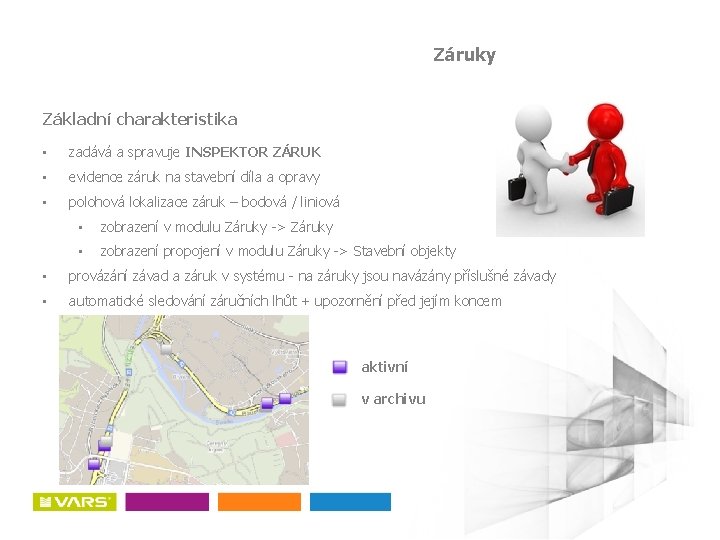

Záruky Základní charakteristika • zadává a spravuje INSPEKTOR ZÁRUK • evidence záruk na stavební díla a opravy • polohová lokalizace záruk – bodová / liniová • zobrazení v modulu Záruky -> Záruky • zobrazení propojení v modulu Záruky -> Stavební objekty • provázání závad a záruk v systému - na záruky jsou navázány příslušné závady • automatické sledování záručních lhůt + upozornění před jejím koncem aktivní v archivu

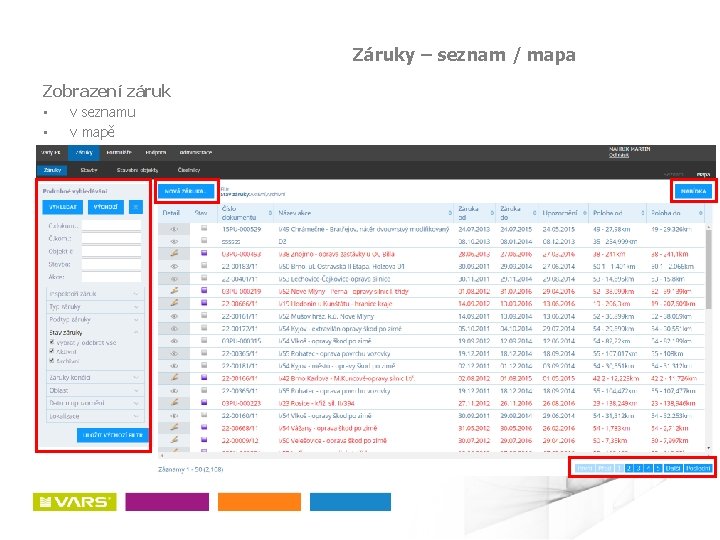

Záruky – seznam / mapa Zobrazení záruk • • v seznamu v mapě

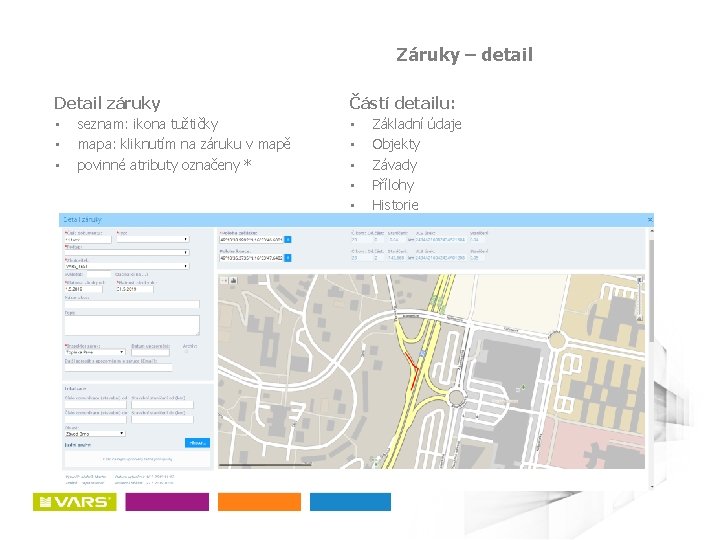

Záruky – detail Detail záruky • • • seznam: ikona tužtičky mapa: kliknutím na záruku v mapě povinné atributy označeny * Částí detailu: • • • Základní údaje Objekty Závady Přílohy Historie

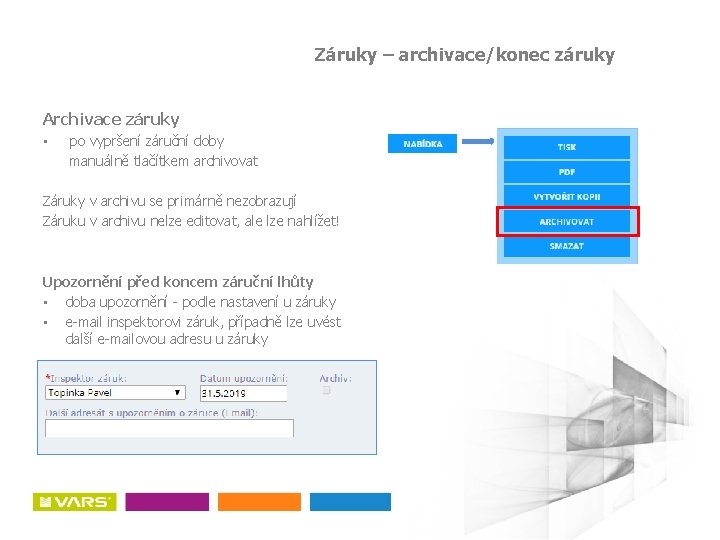

Záruky – archivace/konec záruky Archivace záruky • po vypršení záruční doby manuálně tlačítkem archivovat Záruky v archivu se primárně nezobrazují Záruku v archivu nelze editovat, ale lze nahlížet! Upozornění před koncem záruční lhůty • doba upozornění - podle nastavení u záruky • e-mail inspektorovi záruk, případně lze uvést další e-mailovou adresu u záruky

Záruky - detail Objekty • Přiřazené stavební objekty Závady • Přiřazené závady Přílohy k záruce • PDF, MS Office, obrázky. . . Historie záruky • změny u záruky v systému • změna atributů • změna příloh • změna v životním cyklu

Záruky a závady – propojení* Propojení záruk a závad • 2 možnosti: • přes modul „Záruky“ • přes modul „Závady“ V modulu „Záruky“ lze připojené závady i odebrat

STAVBY

Stavby • Jedna stavba může obsahovat více stavebních objektů

Stavby Detail stavby: • Základní údaje • Smlouvy • Stavební objekty • Historie

STAVEBNÍ OBJEKTY

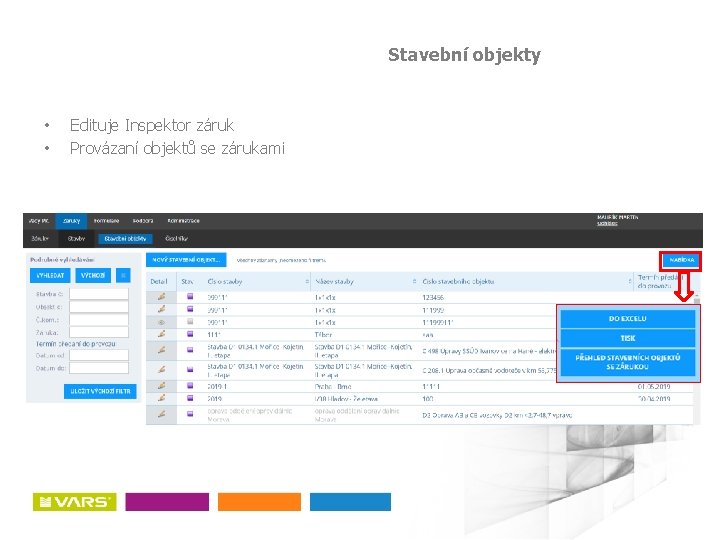

Stavební objekty • • Edituje Inspektor záruk Provázaní objektů se zárukami

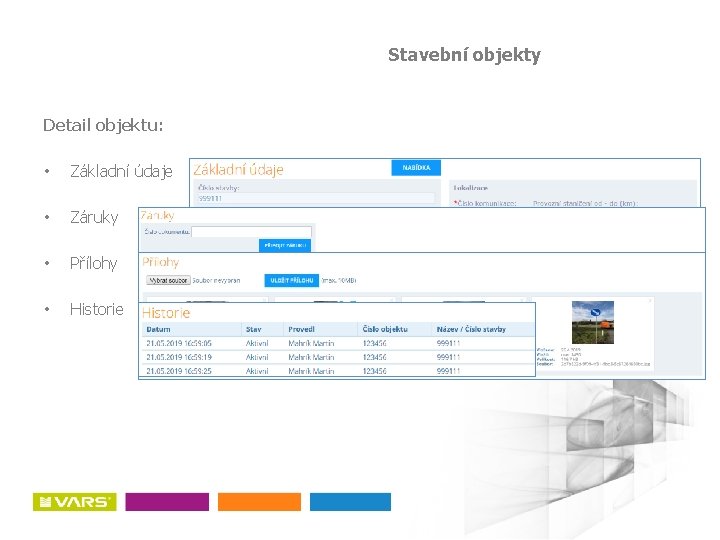

Stavební objekty Detail objektu: • Základní údaje • Záruky • Přílohy • Historie

MOBILNÍ APLIKACE CEV

Mobilní aplikace Sběr závady pomocí mobilní aplikace : • Android – verze 6 a vyšší • i. OS – verze 10 a vyšší • Povinné položky pro možné odeslání dat na server: • typ závady • lokalizace (pomocí GPS souřadnic, nebo popisným textem) • automaticky se přenáší uživatel, datum, čas, nalezeno při běžné prohlídce (lze vybrat i jinou) Přihlášení stejné jako do webové aplikace – Active Directory ŘSD

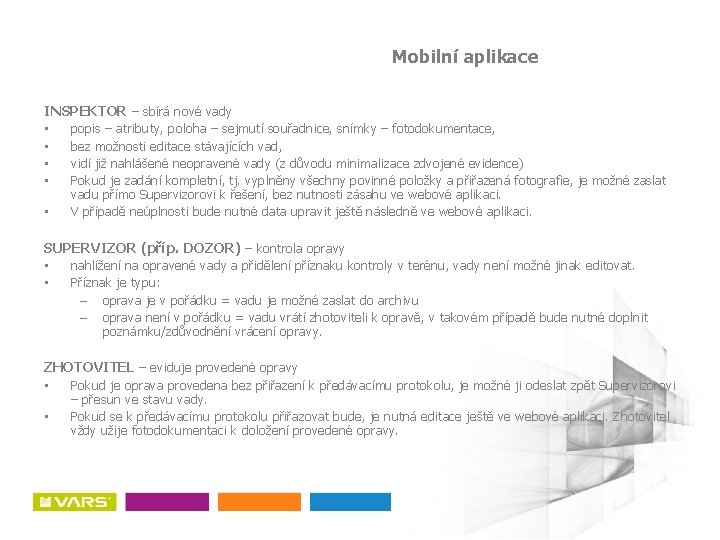

Mobilní aplikace INSPEKTOR – sbírá nové vady • popis – atributy, poloha – sejmutí souřadnice, snímky – fotodokumentace, • bez možnosti editace stávajících vad, • vidí již nahlášené neopravené vady (z důvodu minimalizace zdvojené evidence) • Pokud je zadání kompletní, tj. vyplněny všechny povinné položky a přiřazená fotografie, je možné zaslat • vadu přímo Supervizorovi k řešení, bez nutnosti zásahu ve webové aplikaci. V případě neúplnosti bude nutné data upravit ještě následně ve webové aplikaci. SUPERVIZOR (příp. DOZOR) – kontrola opravy • nahlížení na opravené vady a přidělení příznaku kontroly v terénu, vady není možné jinak editovat. • Příznak je typu: – oprava je v pořádku = vadu je možné zaslat do archivu – oprava není v pořádku = vadu vrátí zhotoviteli k opravě, v takovém případě bude nutné doplnit poznámku/zdůvodnění vrácení opravy. ZHOTOVITEL – eviduje provedené opravy • Pokud je oprava provedena bez přiřazení k předávacímu protokolu, je možné ji odeslat zpět Supervizorovi • – přesun ve stavu vady. Pokud se k předávacímu protokolu přiřazovat bude, je nutná editace ještě ve webové aplikaci. Zhotovitel vždy užije fotodokumentaci k doložení provedené opravy.

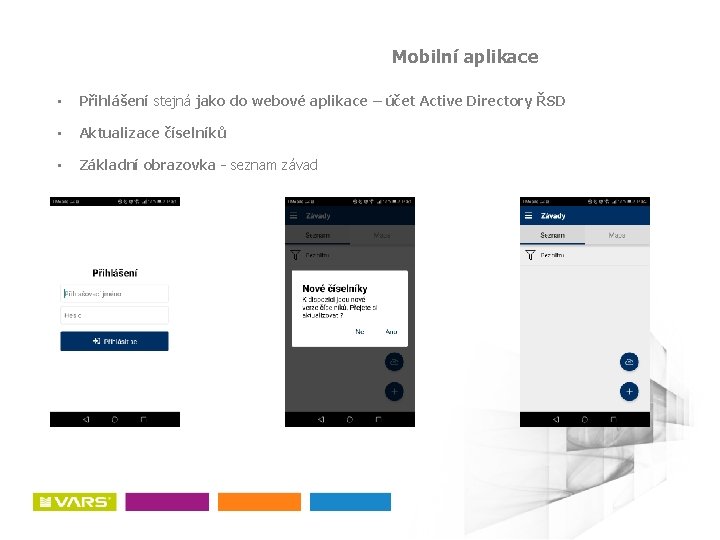

Mobilní aplikace • Přihlášení stejná jako do webové aplikace – účet Active Directory ŘSD • Aktualizace číselníků • Základní obrazovka - seznam závad

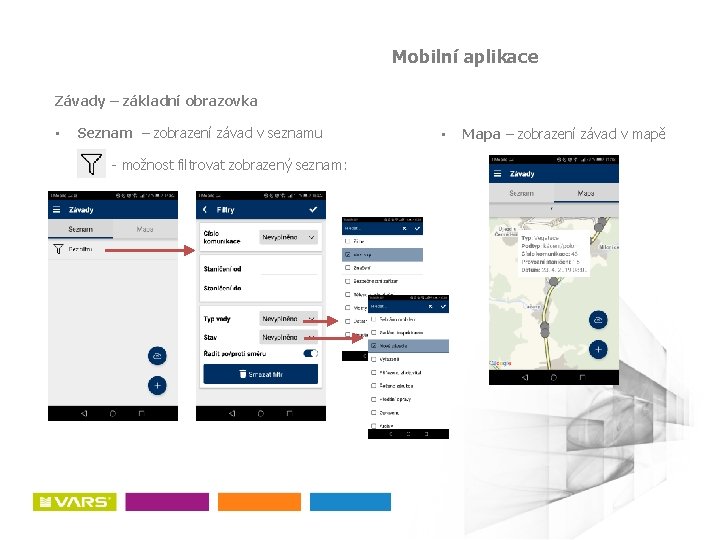

Mobilní aplikace Závady – základní obrazovka • Seznam – zobrazení závad v seznamu - možnost filtrovat zobrazený seznam: • Mapa – zobrazení závad v mapě

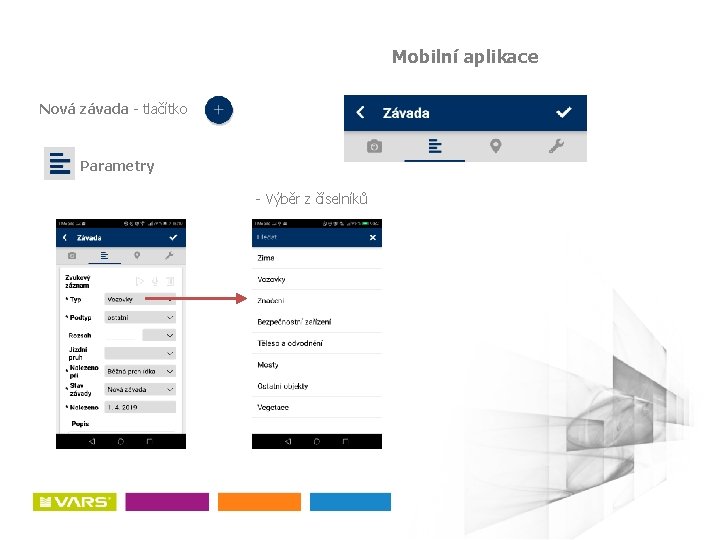

Mobilní aplikace Nová závada - tlačítko Parametry - Výběr z číselníků

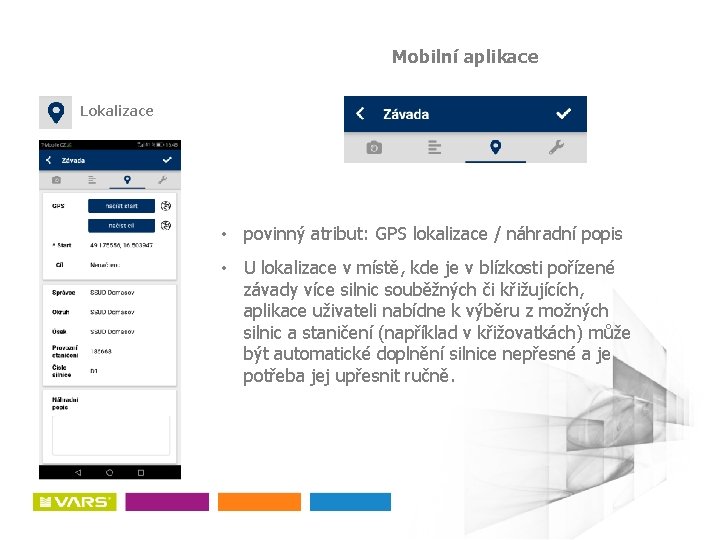

Mobilní aplikace Lokalizace • povinný atribut: GPS lokalizace / náhradní popis • U lokalizace v místě, kde je v blízkosti pořízené závady více silnic souběžných či křižujících, aplikace uživateli nabídne k výběru z možných silnic a staničení (například v křižovatkách) může být automatické doplnění silnice nepřesné a je potřeba jej upřesnit ručně.

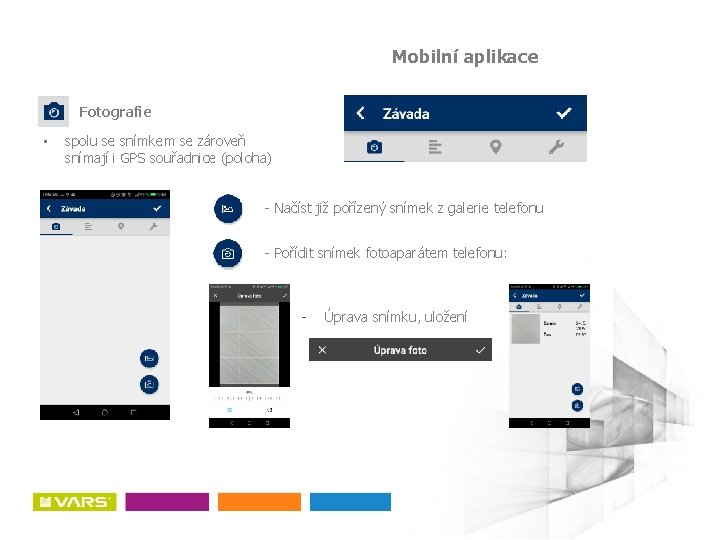

Mobilní aplikace Fotografie • spolu se snímkem se zároveň snímají i GPS souřadnice (poloha) - Načíst již pořízený snímek z galerie telefonu - Pořídit snímek fotoaparátem telefonu: - Úprava snímku, uložení

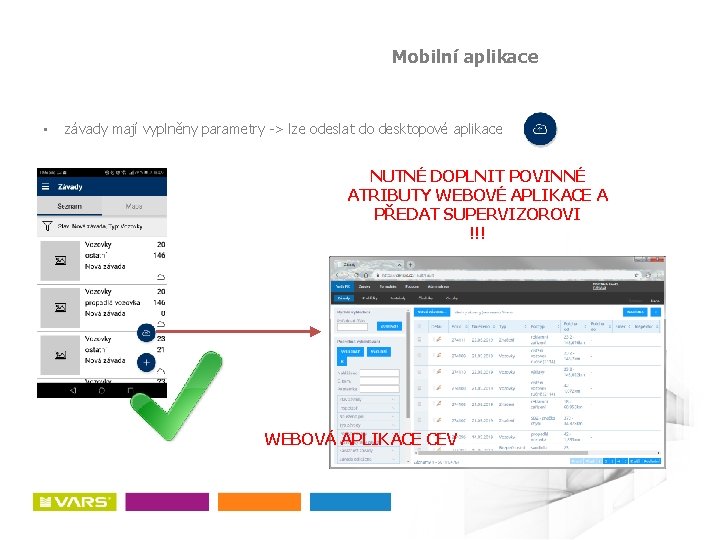

Mobilní aplikace • závady mají vyplněny parametry -> lze odeslat do desktopové aplikace NUTNÉ DOPLNIT POVINNÉ ATRIBUTY WEBOVÉ APLIKACE A PŘEDAT SUPERVIZOROVI !!! WEBOVÁ APLIKACE CEV

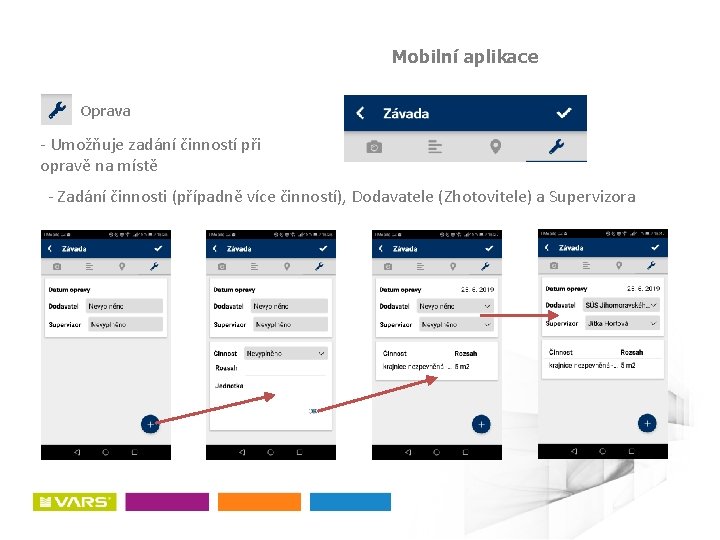

Mobilní aplikace Oprava - Umožňuje zadání činností při opravě na místě - Zadání činnosti (případně více činností), Dodavatele (Zhotovitele) a Supervizora

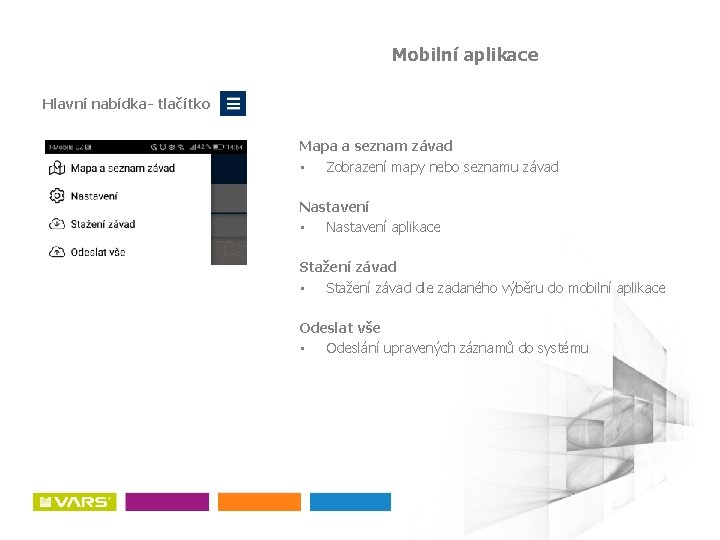

Mobilní aplikace Hlavní nabídka- tlačítko Mapa a seznam závad • Zobrazení mapy nebo seznamu závad Nastavení • Nastavení aplikace Stažení závad • Stažení závad dle zadaného výběru do mobilní aplikace Odeslat vše • Odeslání upravených záznamů do systému

Mobilní aplikace Nastavení Číselníky • Tlačítkem „Aktualizovat“ – aktualizace číselníků Verze aplikace • Informace o verzi mobilní aplikace CEV • Tlačítkem „Aktualizovat“ – aktualizace mobilní aplikace Tlačítko „Odhlásit se“ – odhlášení z mobilní aplikace Tmavý vzhled – přepnutí vzhledu aplikace – tmavé pozadí Výchozí obrazovka – nastavení výchozí obrazovky Záložky formuláře • Nastavení pořadí záložek formuláře detailu závady

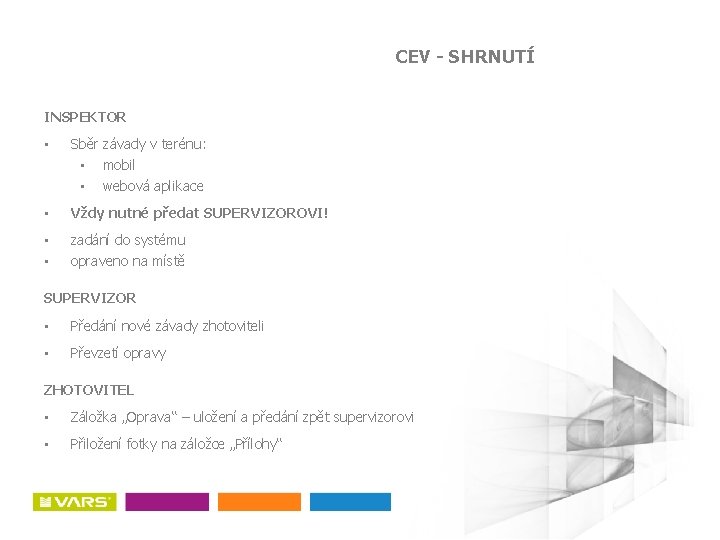

CEV - SHRNUTÍ INSPEKTOR • Sběr závady v terénu: • • mobil webová aplikace • Vždy nutné předat SUPERVIZOROVI! • • zadání do systému opraveno na místě SUPERVIZOR • Předání nové závady zhotoviteli • Převzetí opravy ZHOTOVITEL • Záložka „Oprava“ – uložení a předání zpět supervizorovi • Přiložení fotky na záložce „Přílohy“

Děkuji za pozornost Servisní oddělení celoroční podpora 8/5 (8 – 16 hod) tel. : +420 515 514 501
