vario TOC cube vario TOC cube THE POWER
vario TOC cube 仪器介绍
vario TOC cube THE POWER OF EXPERIENCE TIC/TC/TOC, NPOC/TOC, DOC, POC, TC A view in the depth

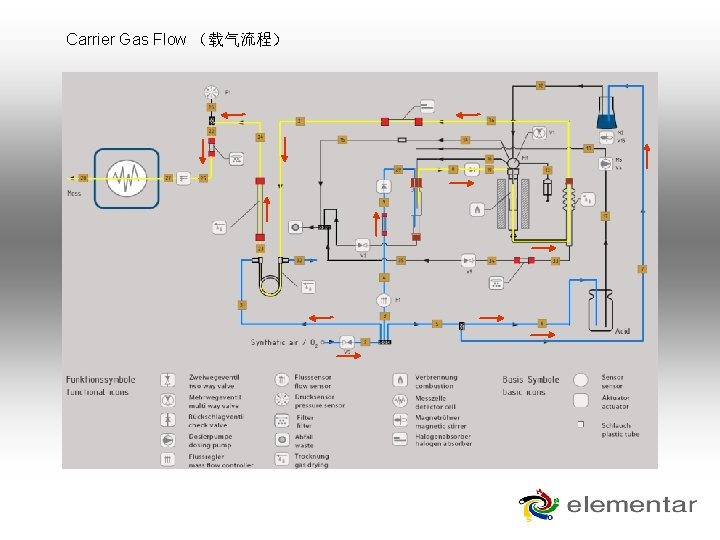

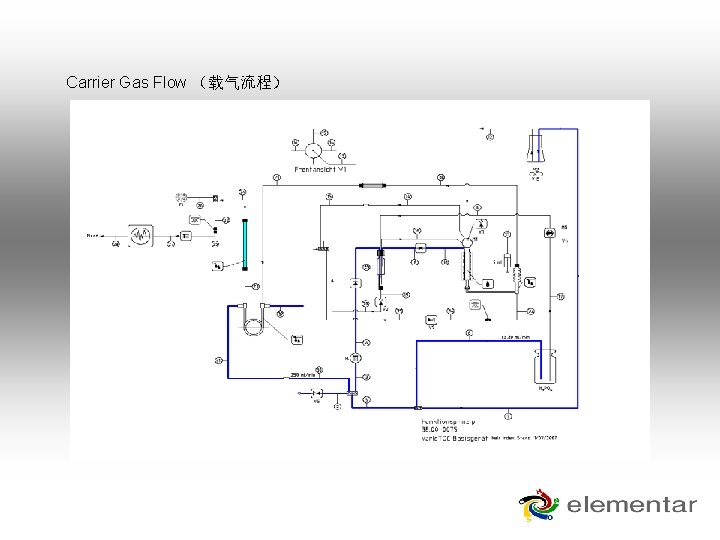

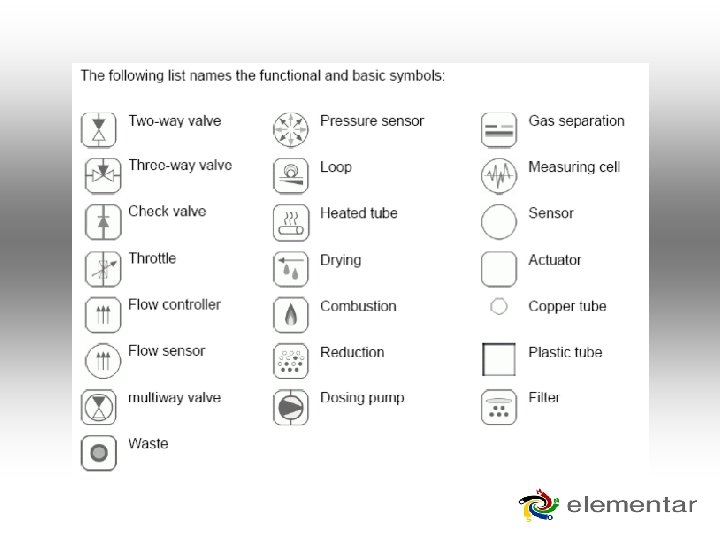

Carrier Gas Flow （载气流程）
Carrier Gas Flow （载气流程）
Acid Dosing （加酸） TIC/TC analysis

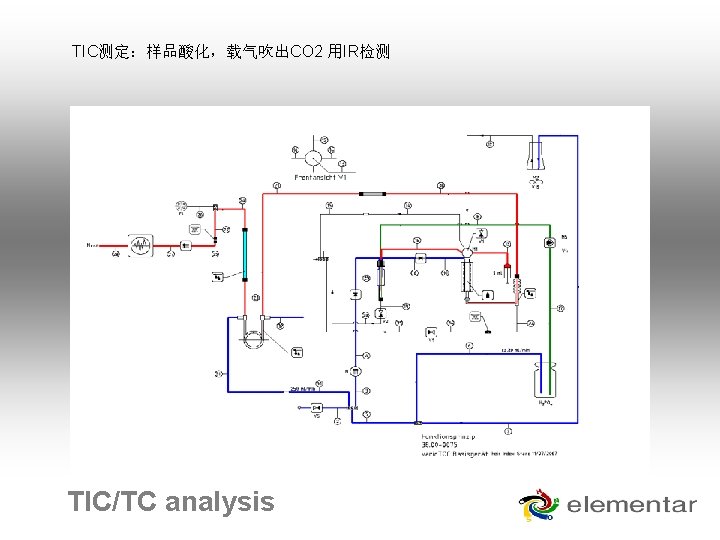

TIC测定：加入磷酸（1%H 3 PO 4）到TIC 反应器 sparger TIC/TC analysis

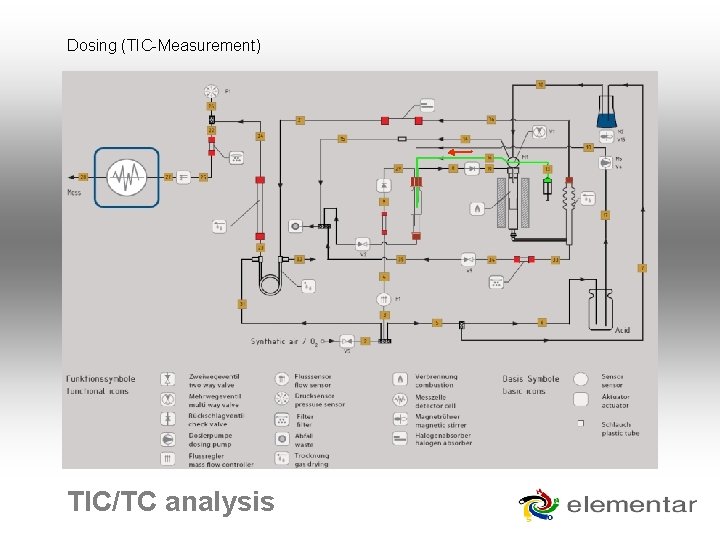

Dosing (TIC-Measurement) TIC/TC analysis
Flushing with sample TIC/TC analysis

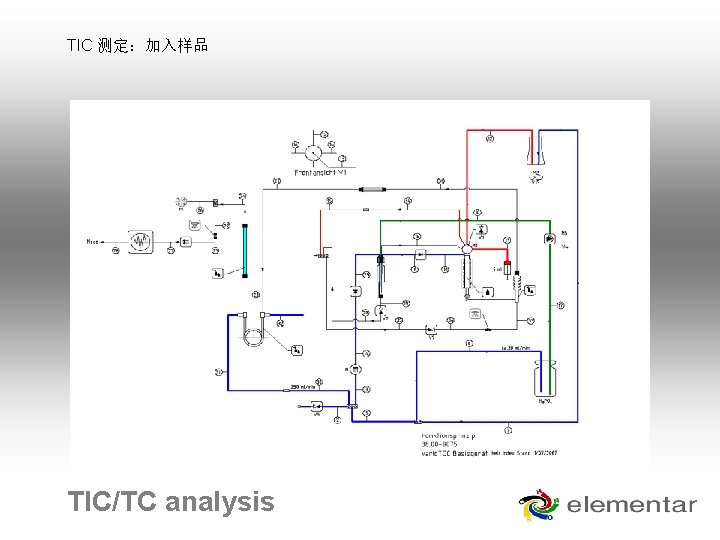

TIC 测定：加入样品 TIC/TC analysis

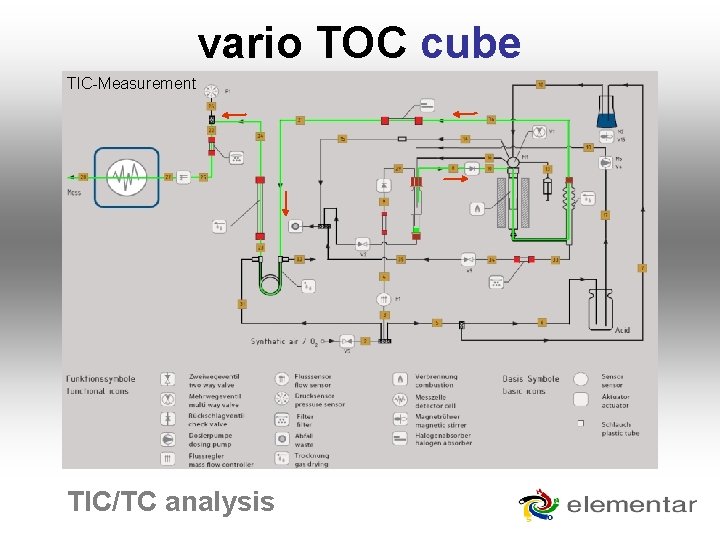

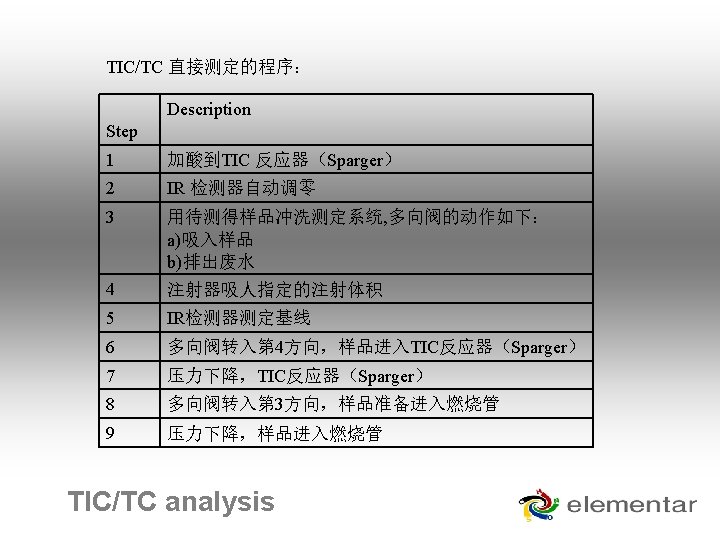

vario TOC cube TIC-Measurement TIC/TC analysis
TC-Measurement TIC/TC analysis

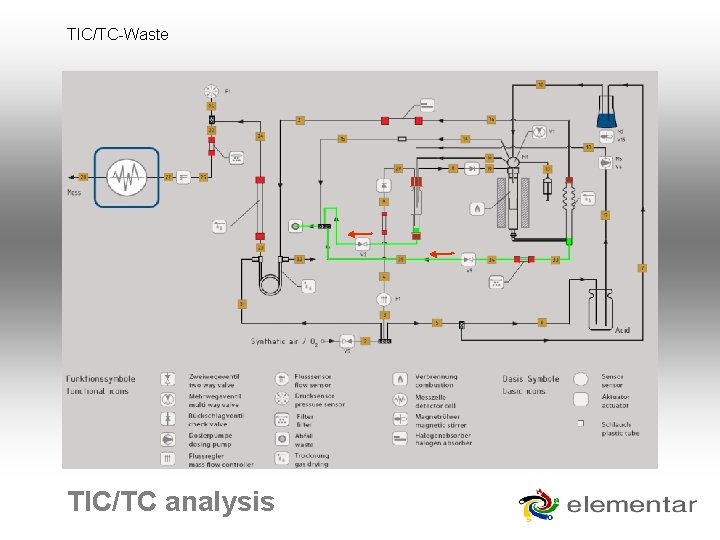

TIC/TC-Waste TIC/TC analysis

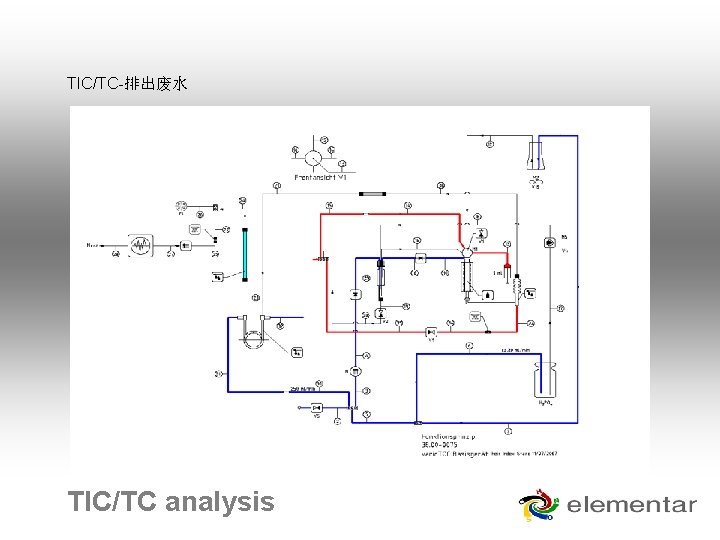

TIC/TC-排出废水 TIC/TC analysis
TIC/TC-Waste TIC/TC analysis

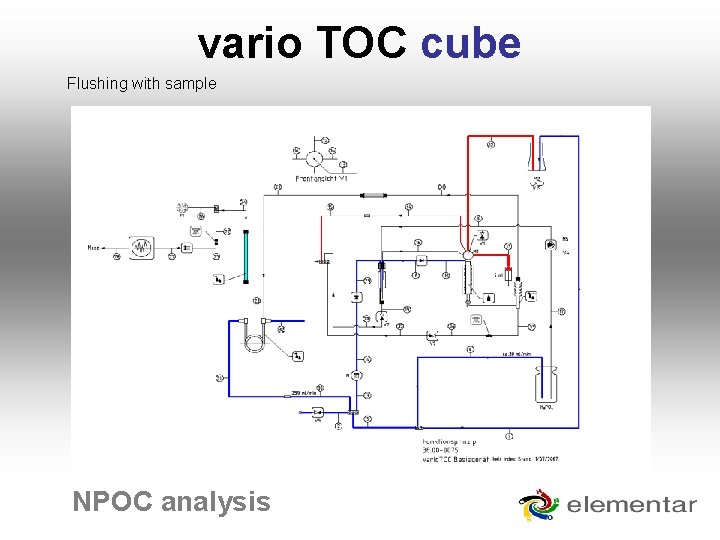

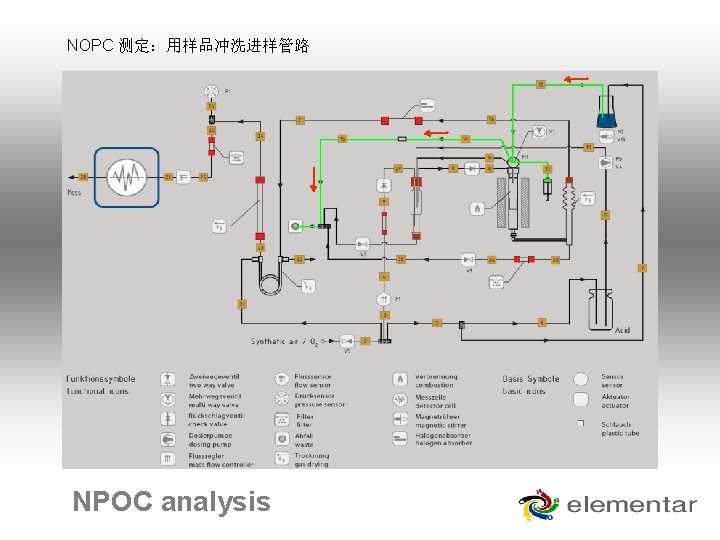

vario TOC cube Flushing with sample NPOC analysis

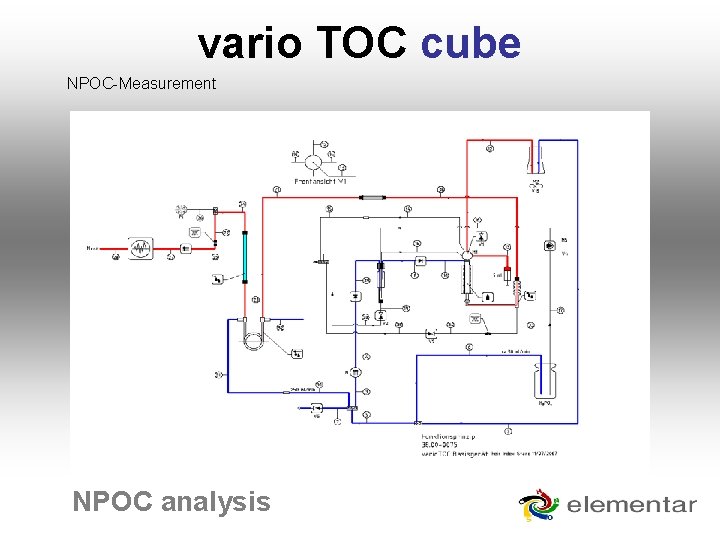

vario TOC cube NPOC-Measurement NPOC analysis
vario TOC cube NPOC-Measurement NPOC analysis

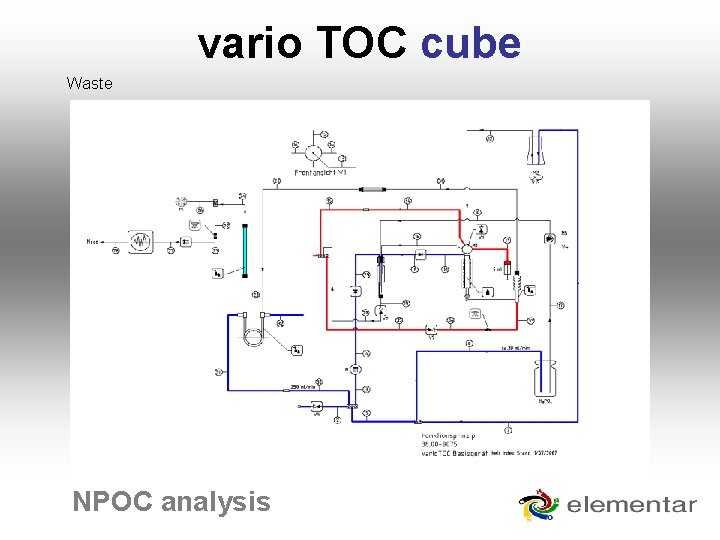

vario TOC cube Waste NPOC analysis
vario TOC cube NPOC-Measurement NPOC analysis
vario TOC cube Waste NPOC analysis
vario TOC cube Waste NPOC analysis

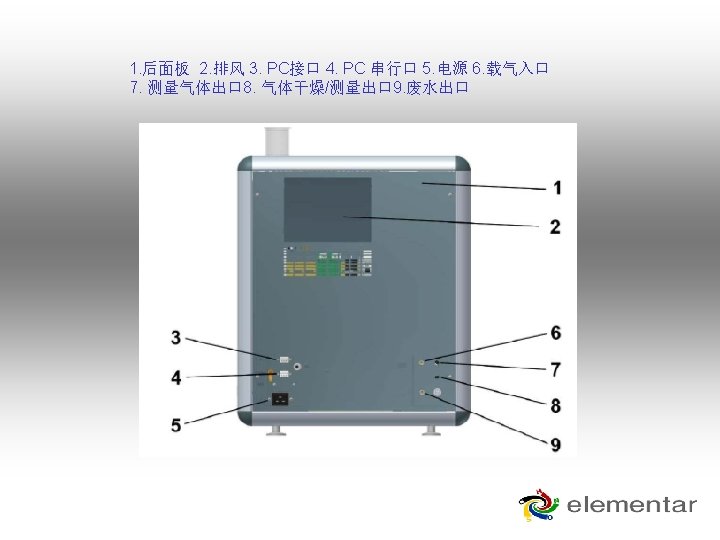

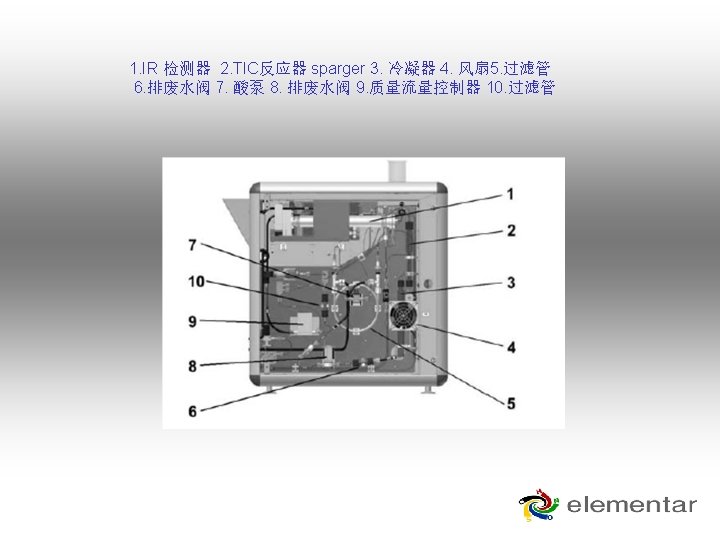

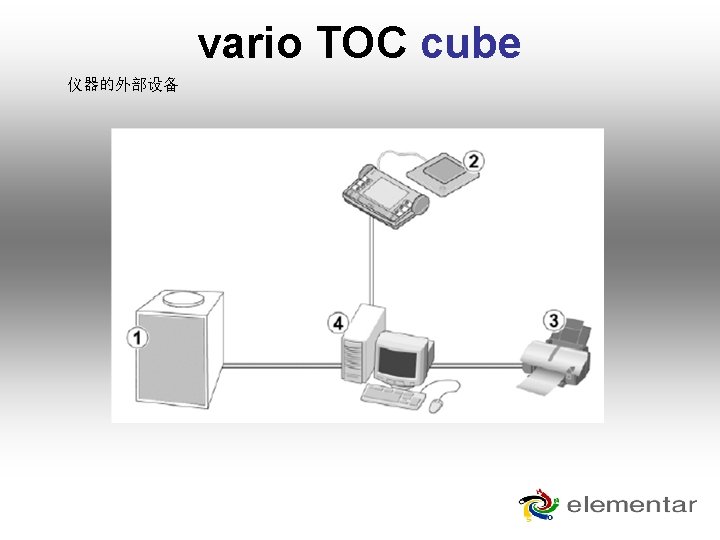

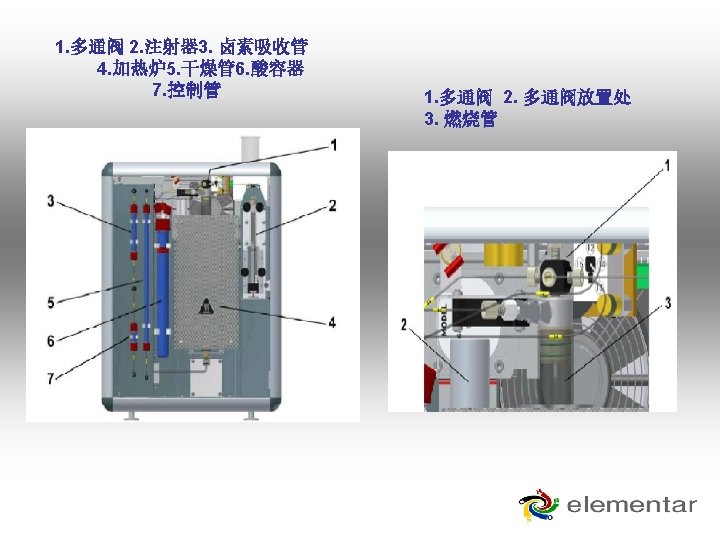

vario TOC cube 仪器的外部设备

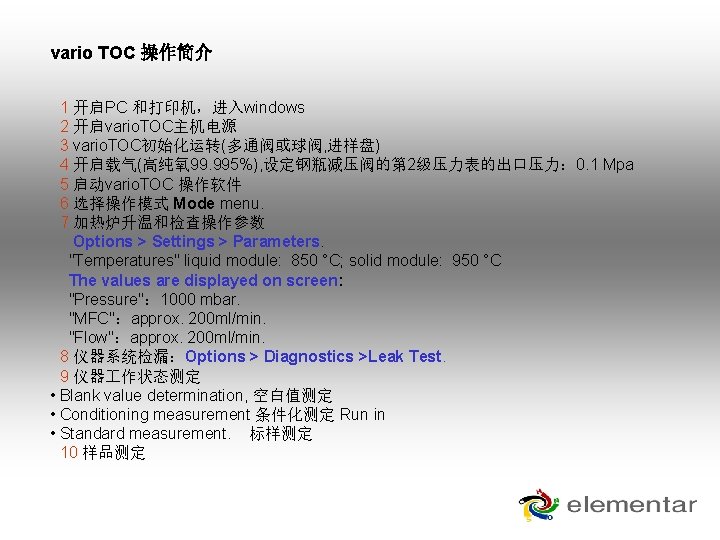

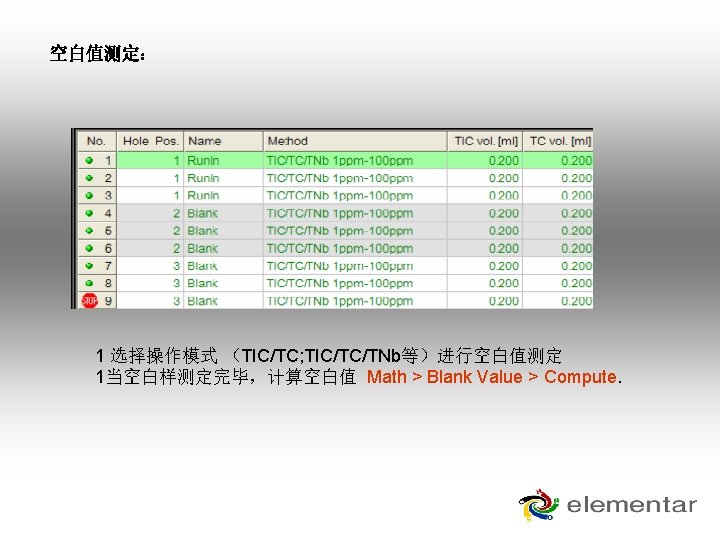

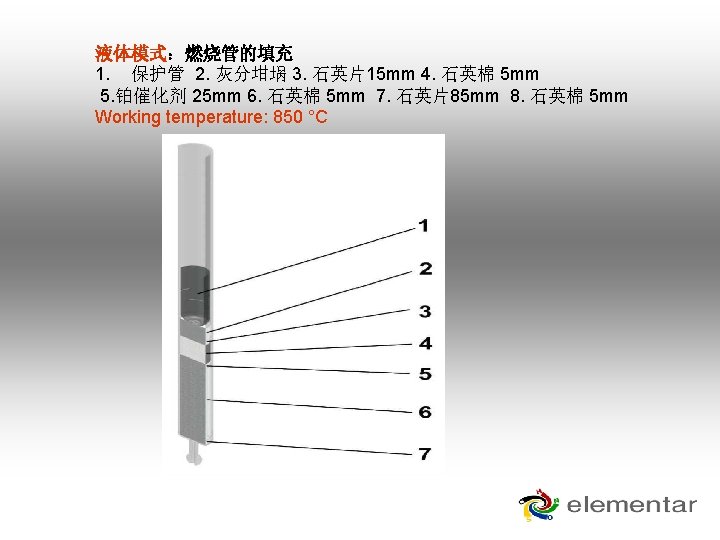

vario TOC 操作简介 1 开启PC 和打印机，进入windows 2 开启vario. TOC主机电源 3 vario. TOC初始化运转(多通阀或球阀, 进样盘) 4 开启载气(高纯氧 99. 995%), 设定钢瓶减压阀的第 2级压力表的出口压力： 0. 1 Mpa 5 启动vario. TOC 操作软件 6 选择操作模式 Mode menu. 7 加热炉升温和检查操作参数 Options > Settings > Parameters. "Temperatures" liquid module: 850 °C; solid module: 950 °C The values are displayed on screen: "Pressure"： 1000 mbar. "MFC"：approx. 200 ml/min. "Flow"：approx. 200 ml/min. 8 仪器系统检漏：Options > Diagnostics >Leak Test. 9 仪器 作状态测定 • Blank value determination, 空白值测定 • Conditioning measurement 条件化测定 Run in • Standard measurement. 标样测定 10 样品测定

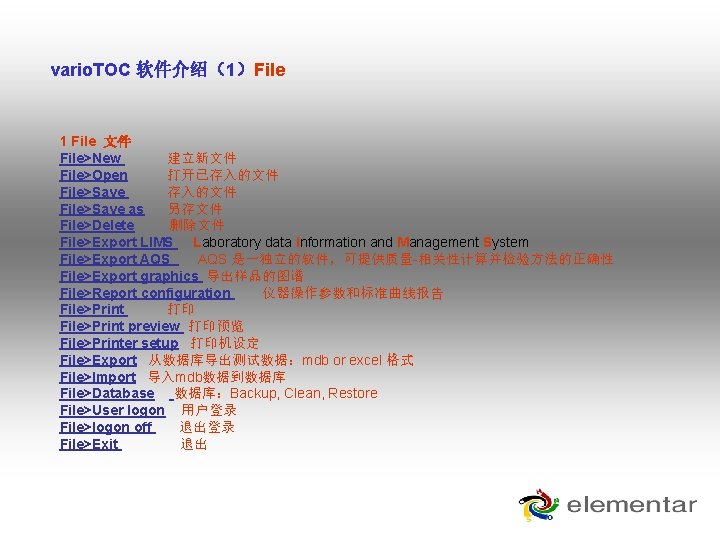

vario. TOC 软件介绍（1）File 1 File 文件 File>New 建立新文件 File>Open 打开已存入的文件 File>Save as 另存文件 File>Delete 删除文件 File>Export LIMS Laboratory data Information and Management System File>Export AQS 是一独立的软件，可提供质量-相关性计算并检验方法的正确性 File>Export graphics 导出样品的图谱 File>Report configuration 仪器操作参数和标准曲线报告 File>Print 打印 File>Print preview 打印预览 File>Printer setup 打印机设定 File>Export 从数据库导出测试数据：mdb or excel 格式 File>Import 导入mdb数据到数据库 File>Database 数据库：Backup, Clean, Restore File>User logon 用户登录 File>logon off 退出登录 File>Exit 退出

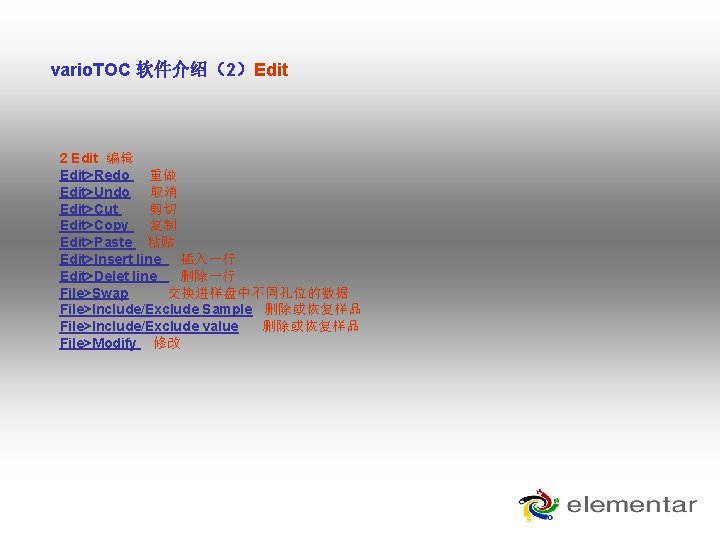

vario. TOC 软件介绍（2）Edit 2 Edit 编辑 Edit>Redo 重做 Edit>Undo 取消 Edit>Cut 剪切 Edit>Copy 复制 Edit>Paste 粘贴 Edit>Insert line 插入一行 Edit>Delet line 删除一行 File>Swap 交换进样盘中不同孔位的数据 File>Include/Exclude Sample 删除或恢复样品 File>Include/Exclude value 删除或恢复样品 File>Modify 修改

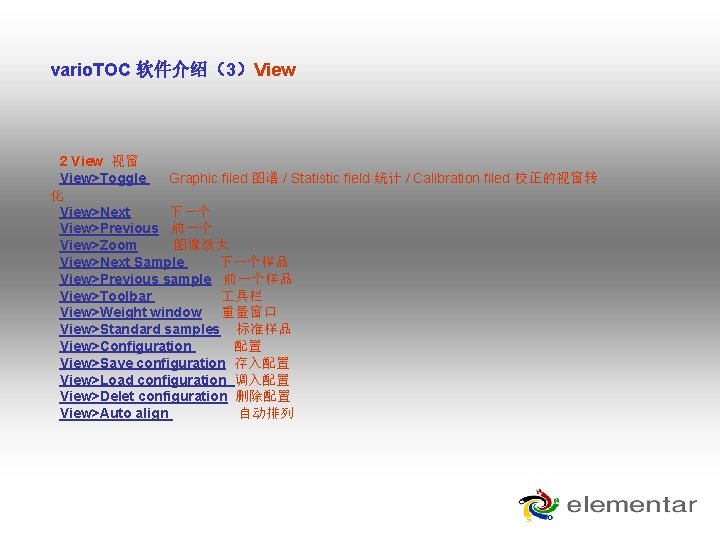

vario. TOC 软件介绍（3）View 2 View 视窗 View>Toggle Graphic filed 图谱 / Statistic field 统计 / Calibration filed 校正的视窗转 化 View>Next 下一个 View>Previous 前一个 View>Zoom 图像放大 View>Next Sample 下一个样品 View>Previous sample 前一个样品 View>Toolbar 具栏 View>Weight window 重量窗口 View>Standard samples 标准样品 View>Configuration 配置 View>Save configuration 存入配置 View>Load configuration 调入配置 View>Delet configuration 删除配置 View>Auto align 自动排列

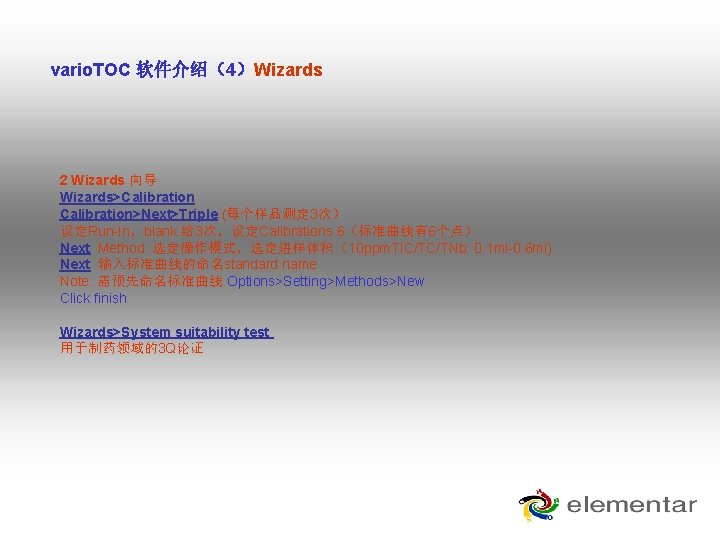

vario. TOC 软件介绍（4）Wizards 2 Wizards 向导 Wizards>Calibration>Next>Triple (每个样品测定 3次） 设定Run-In，blank 给 3次，设定Calibrations 6（标准曲线有6个点） Next Method 选定操作模式，选定进样体积（10 ppm. TIC/TC/TNb: 0. 1 ml-0. 6 ml) Next 输入标准曲线的命名standard name Note: 需预先命名标准曲线 Options>Setting>Methods>New Click finish Wizards>System suitability test 用于制药领域的3 Q论证

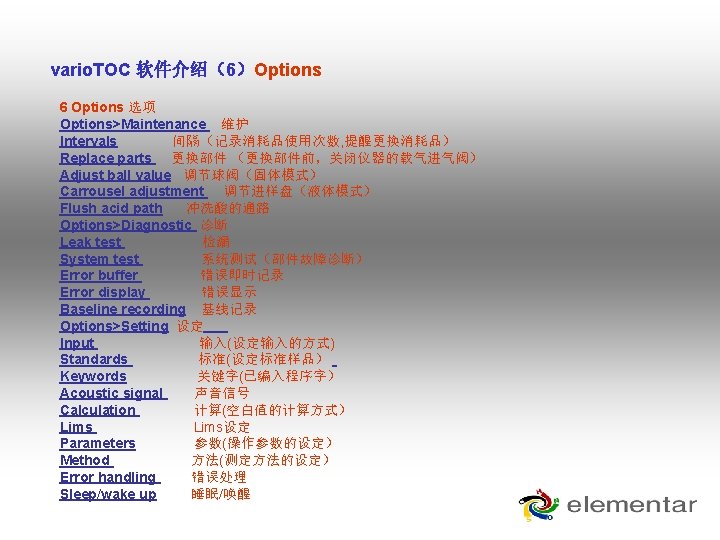

vario. TOC 软件介绍（6）Options 6 Options 选项 Options>Maintenance 维护 Intervals 间隔（记录消耗品使用次数, 提醒更换消耗品） Replace parts 更换部件 （更换部件前，关闭仪器的载气进气阀） Adjust ball value 调节球阀（固体模式） Carrousel adjustment 调节进样盘（液体模式） Flush acid path 冲洗酸的通路 Options>Diagnostic 诊断 Leak test 检漏 System test 系统测试（部件故障诊断） Error buffer 错误即时记录 Error display 错误显示 Baseline recording 基线记录 Options>Setting 设定 Input 输入(设定输入的方式) Standards 标准(设定标准样品） Keywords 关键字(已编入程序字） Acoustic signal 声音信号 Calculation 计算(空白值的计算方式） Lims设定 Parameters 参数(操作参数的设定） Method 方法(测定方法的设定） Error handling 错误处理 Sleep/wake up 睡眠/唤醒

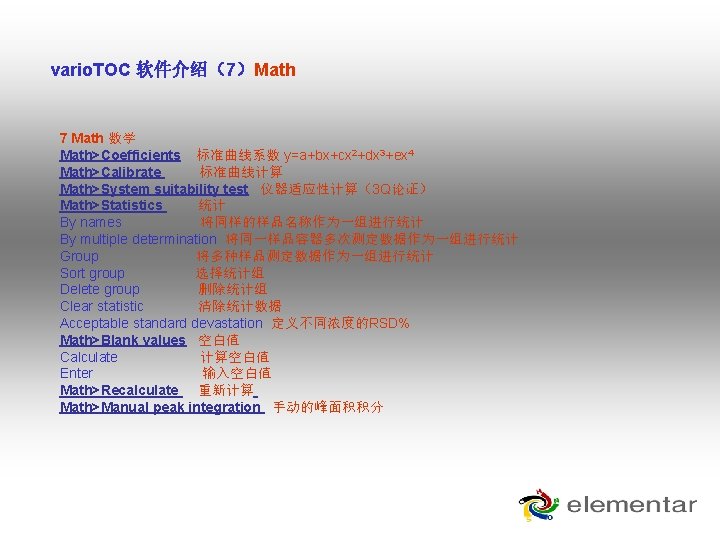

vario. TOC 软件介绍（7）Math 7 Math 数学 Math>Coefficients 标准曲线系数 y=a+bx+cx 2+dx 3+ex 4 Math>Calibrate 标准曲线计算 Math>System suitability test 仪器适应性计算（3 Q论证） Math>Statistics 统计 By names 将同样的样品名称作为一组进行统计 By multiple determination 将同一样品容器多次测定数据作为一组进行统计 Group 将多种样品测定数据作为一组进行统计 Sort group 选择统计组 Delete group 删除统计组 Clear statistic 清除统计数据 Acceptable standard devastation 定义不同浓度的RSD% Math>Blank values 空白值 Calculate 计算空白值 Enter 输入空白值 Math>Recalculate 重新计算 Math>Manual peak integration 手动的峰面积积分
