Varavoiman asiantuntija DRUPS järjestelmä sairaaloiden varavoimana 25. 11. 2015 Marko Nurmi
Sähköverkko ns. perinteisellä varavoimakoneella vai DRUPS laitteistolla
Sähköjärjestelmä, UPS ja varavoimakone varmennettu Kuorma UPS Täysin katkoton järjestelmä G Varavoimakoneen käynnistysviiveen mittainen sähkökatko sallitaan
Sähköjärjestelmä, DRUPS Täysin katkoton sähköjärjestelmä. Erillisiä staattisia UPS: ja ei tarvita DRUPS Kuorma Täysin katkoton sähköjärjestelmä. Erillisiä staattisia UPS: ja ei tarvita

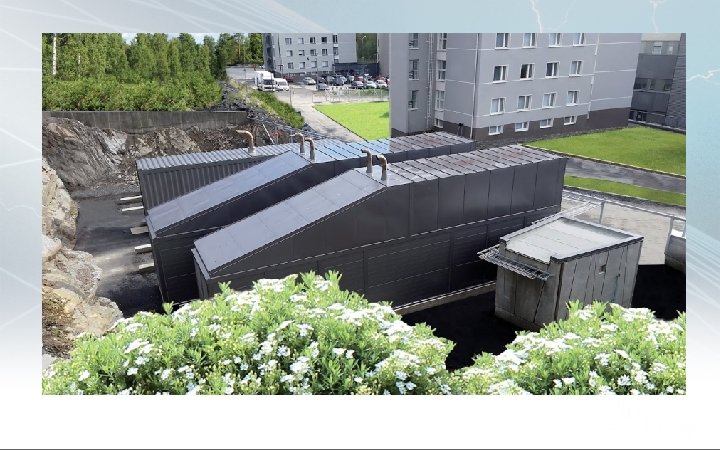

DRUPS laitteistot
DRUPS laitteet 100 k. VA – 2500 k. VA Dieselmoottori Elektromagneettinen kytkin Huimamassa Moottori/generaattori
DRUPS laitteet 100 k. VA – 2500 k. VA
Parantaa sähkön laatua
Tasaa jännitettä + 30% Input Voltage Window CHOKE Output Voltage Tolerance 30% ENGINE CLUTCH STATO-ALTERNATOR ± 1%
Toimii kompentsointina ACTIVE POWER (KW) CHOKE Unity Power Factor Cos Ф = 1 UTILITY CRITICAL LOAD Reactive Power (k. VAr) ENGINE CLUTCH STATO-ALTERNATOR
Suodattaa harmonisia yliaaltoja Inductive Series Divider CHOKE UTILITY CRITICAL LOAD ENGINE CLUTCH STATO-ALTERNATOR
3 kertainen oikosulkuvirta verkkoonpäin CHOKE UTILITY CRITICAL LOAD 3 x Inom ENGINE CLUTCH STATO-ALTERNATOR
Jopa 20 kertainen oikosulkuvirta sähköjakeluun CHOKE UTILITY CRITICAL LOAD 10 ~ 20 Inom ENGINE CLUTCH STATO-ALTERNATOR Clear individual fault and continue to support other loads
Säästää tilaa
Vertailu Perinteinen varavoima DRUPS • Oikosulkuvirran tuotto max n. 2, 5 kertaa generaattori nimellinen virta • Koneen käynnistysaika 10 – 15 s, katkottomaan järjestelmään vaaditaan perinteinen UPS • Laitteisto ylimitoitetaan esim. käynnistyviä kuormia ja UPS varten • ”tuttu ja turvallinen”, vanhoja suunnitelmia helppo hyödyntää • Oikosulkuvirran tuotto 10 - 20 kertaa laitteiston nimellinen virta • Koko DRUPS jakelu täysin katkoton. Tilan säästö UPS ja akkuhuoneen osalta • Laitteiston moottori mitoitetaan ”oikean” tehon mukaan • Sähköjärjestelmä vaatii uutta ajattelua ja suunnittelua
