Vantagens do processamento digital de sinais Melhor qualidade

Vantagens do processamento digital de sinais • Melhor qualidade do sinal usando mais bits • Independe do ambiente (temperatura, tolerância de componentes, etc. ) • Processamento mais complicado (decisões) • Flexibilidade através de programabilidade

Exemplo de processamento de imagens original sombreamento

Exemplos de processamento de imagens detectar bordas realçar contraste

Exemplo de processamento de imagens por morfologia original erosão dilatação abertura fechamento

Exemplo de uso de morfologia para processamento de impressões digitais original extração de borda

JPEG

Compressão de imagens usando DCT (JPEG) original / 64 coeficientes 3 coeficientes 6 coeficientes 15 coeficientes

amplitude 23 bits Faixa dinâmica do ouvido humano Watts/cm 2 Decibel SPL Exemplo 10 -2 140 d. B 10 -3 130 d. B 10 -4 120 d. B Desconforto 10 -5 110 d. B Martelo de pressão e trio elétrico 10 -6 100 d. B 10 -7 90 d. B 10 -8 80 d. B 10 -9 70 d. B 10 -10 60 d. B 10 -11 50 d. B 10 -12 40 d. B 10 -13 30 d. B 10 -14 20 d. B 10 -15 10 d. B 10 -16 0 d. B 10 -17 -10 d. B Dor Limite permitido para barulho industrial Conversa normal Audibilidade em 100 Hz Audibilidade em 10 k. Hz Audibilidade em 3 k. Hz

DSP dentro de um So. C core DSP Microcontrolador RAM D/A circuito analógico A/D circuito digital ROM porta serial So. C = System on a chip

Reusabilidade do DSP core Telefone celular digital ASIC para processamento de voz ASIC para áudio Estéreo de alta qualidade Fax Rede sem fio ASIC para modem

Alternativas ao DSP • Microprocessador de uso geral • PC e estações de trabalho • Circuito digital específico

Representação em ponto fixo (já visto) • • Inteiro sem sinal Inteiro com offset Sinal com Magnitude Complemento de dois

Representação em ponto flutuante exponente mantissa v = (-1)S × M × 2 E-127 M = 1. m 22 m 21 m 20. . . m 0

Precisão na representação em ponto flutuante 0. 00001233862713 0. 00001233862804 0. 00001233862895 0. 00001233862986 espaçamento = 0. 00000091 (1 parte em 13 milhões) 1. 000000119 1. 000000238 1. 000000358 espaçamento = 0. 000000119 (1 parte em 8 milhões) 1. 996093750 1. 996093869 1. 996093988 1. 996094108 espaçamento = 0. 000000119 (1 parte em 17 milhões) 636. 0312500 636. 0313110 636. 0313720 636. 0314331 espaçamento = 0. 0000610 (1 parte em 10 milhões) 217063424. 0 217063440. 0 217063456. 0 217063472. 0 spacing = 16. 0 (1 parte em 14 milhões)

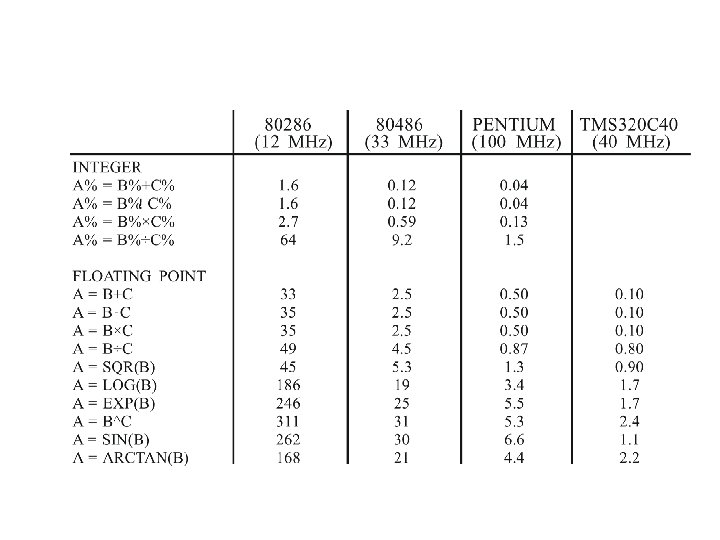

Coprocessador Matemático Unidade Central de Processamento CPU Memória Cache Memória Principal (Programa e Dados)
