v Critical Heat Flux CHF v HIPER CHF

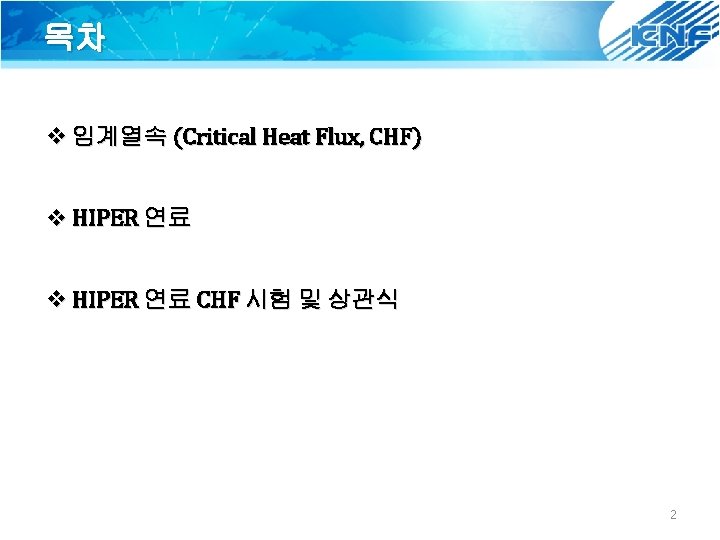

목차 v 임계열속 (Critical Heat Flux, CHF) v HIPER 연료 CHF 시험 및 상관식 2

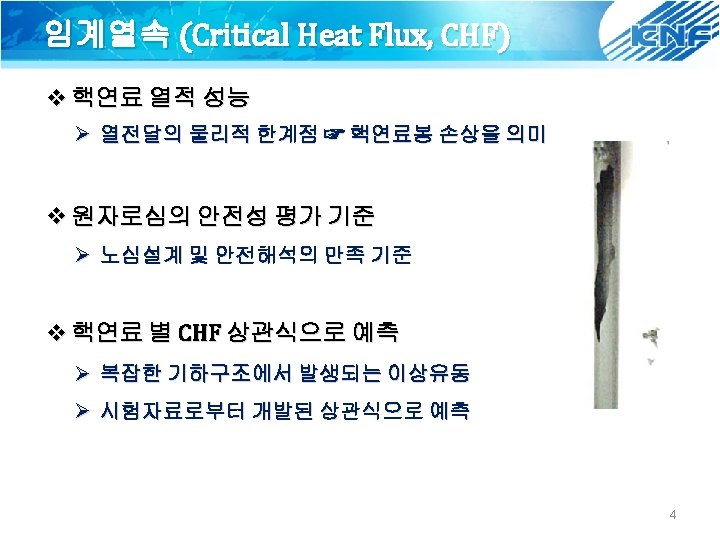

임계열속 (Critical Heat Flux) 3

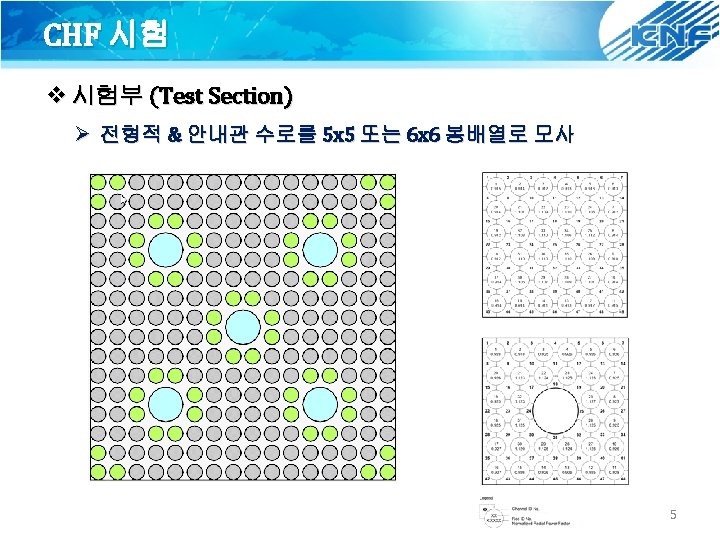

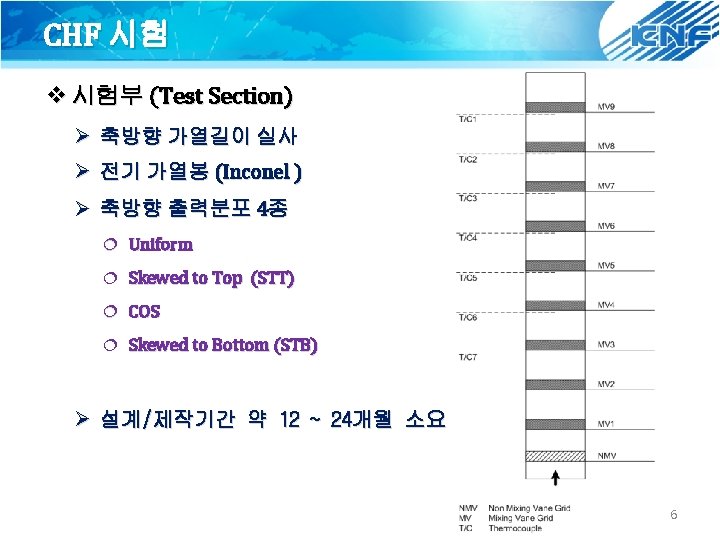

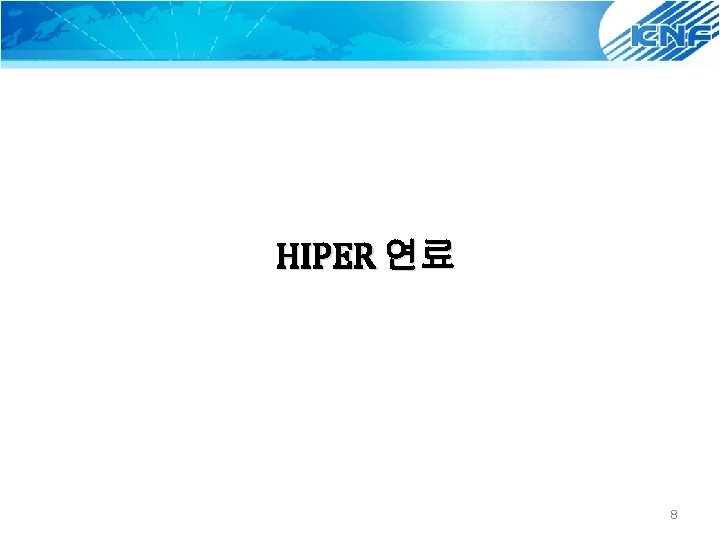

HIPER 연료 8

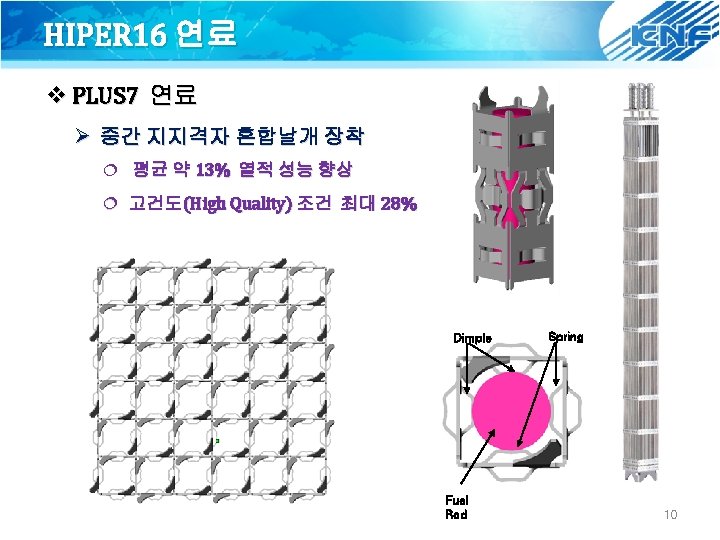

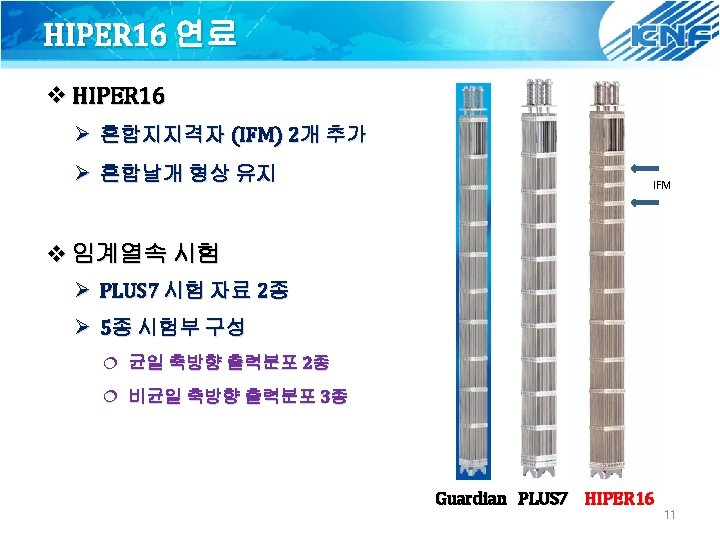

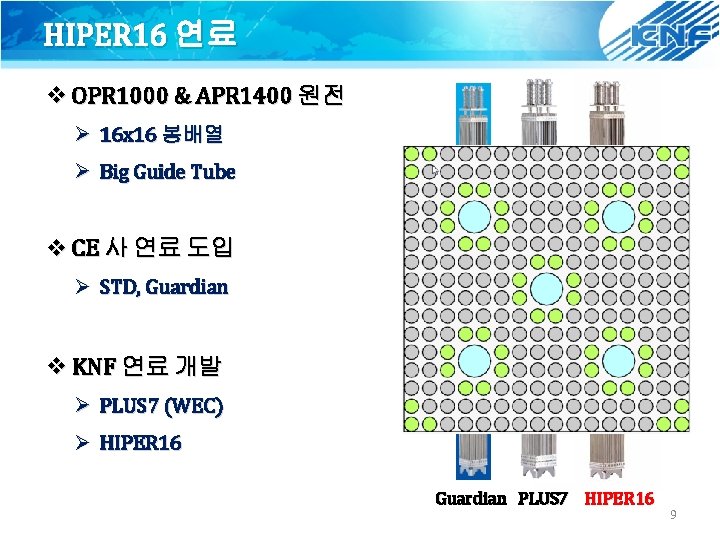

HIPER 16 연료 v OPR 1000 & APR 1400 원전 Ø 16 x 16 봉배열 Ø Big Guide Tube IFM v CE 사 연료 도입 Ø STD, Guardian v KNF 연료 개발 Ø PLUS 7 (WEC) Ø HIPER 16 Guardian PLUS 7 HIPER 16 9

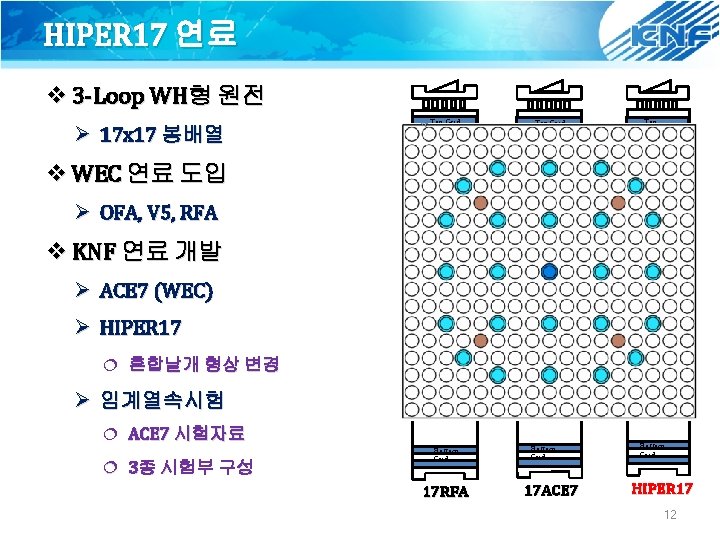

HIPER 17 연료 v 3 -Loop WH형 원전 Ø 17 x 17 봉배열 v WEC 연료 도입 Top Grid 7 v KNF 연료 개발 Ø ACE 7 (WEC) Ø HIPER 17 ¦ 혼합날개 형상 변경 Ø 임계열속시험 Grid 6 IFM 4 Grid 6 IFM 3 IFM 2 Grid 5 IFM 1 Grid 4 IFM 3 IFM 2 Grid 5 IFM 1 IFM 2 Grid 4 IFM 1 Grid 3 Grid 2 ¦ ACE 7 시험자료 ¦ 3종 시험부 구성 Grid 7 IFM 5 IFM 3 Ø OFA, V 5, RFA Top Grid Bottom Grid 17 RFA Bottom Grid 17 ACE 7 Bottom Grid HIPER 17 12

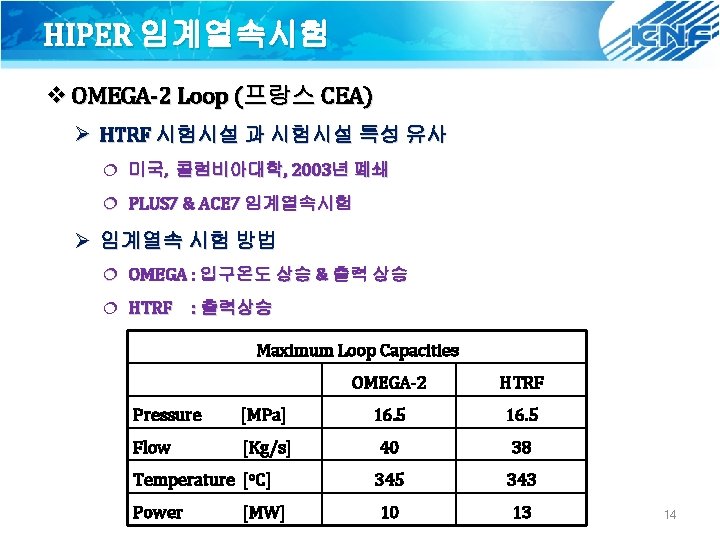

HIPER 임계열속시험 v OMEGA-2 Loop (프랑스 CEA) Ø HTRF 시험시설 과 시험시설 특성 유사 ¦ 미국, 콜럼비아대학, 2003년 폐쇄 ¦ PLUS 7 & ACE 7 임계열속시험 Ø 임계열속 시험 방법 ¦ OMEGA : 입구온도 상승 & 출력 상승 ¦ HTRF : 출력상승 Maximum Loop Capacities OMEGA-2 HTRF Pressure [MPa] 16. 5 Flow [Kg/s] 40 38 Temperature [o. C] 345 343 Power [MW] 10 13 14

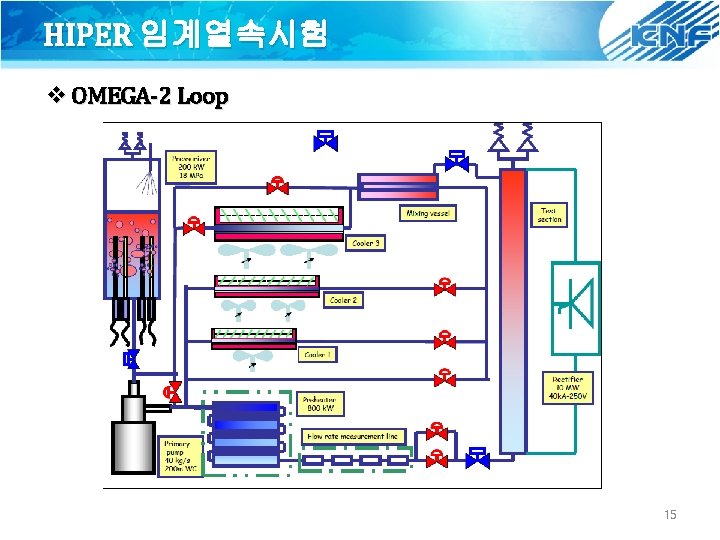

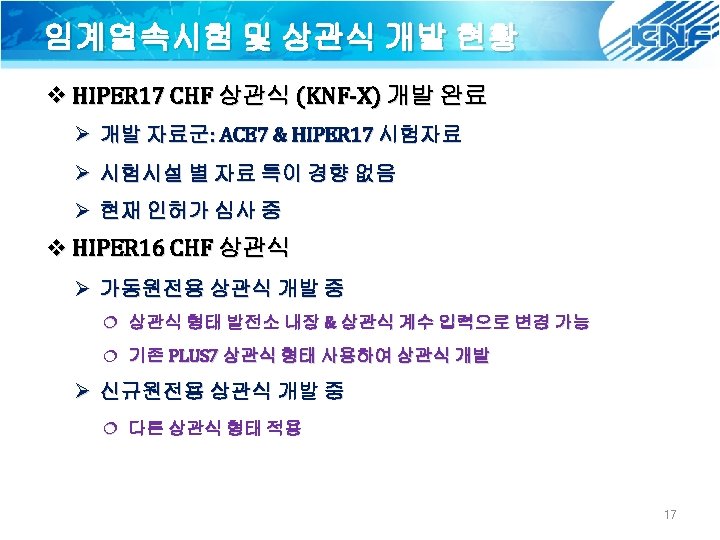

HIPER 임계열속시험 v OMEGA-2 Loop 15
