UVOD U BAZE PODATAKA MODEL PODATAKA Model podataka

UVOD U BAZE PODATAKA MODEL PODATAKA

Model podataka preko skupa podataka i njihovih veza prikazuje stanje realnog sistema u jednom određenom trenutku. Modelom podataka se definiše: • Struktura podataka, • Skup ograničenja, • Operatori.

Pravila • relacionog modela definišu: Struktura podataka oblik Skup način u kojem se podaci predstavljaju, ograničenja na koji se podaci štite (integritet podataka) i Operatori operacije koje se mogu izvršavati nad podacima (manipulisanje podacima).

Relacioni model nije jedini model koji postoji za skladištenje podataka i rad s njima. Ostale mogućnosti su hijerarhijski, mrežni i objektni modeli podataka. Svaki model ima svoje pristalice i pruža neosporne prednosti za određene vrste poslova. Međutim, zbog svoje efikasnosti i prilagodljivosti, relacioni model je najpopularnija (tehnika rada s bazama podataka).

Prilikom projektovanja modela podataka, sastavlja se početna lista entiteta. “Kupci kupuju robu. Prodavci prodaju robu. Dobavljači nam prodaju robu. ” Imenice “Kupci”, “Roba”, “Prodavci” i “Dobavljači” predstavljaju entitete. Događaji predstavljeni glagolima “kupiti” i “prodati” takođe su entiteti. Većina entiteta su modeli objekata ili događaja iz stvarnog života: kupci, roba, prodajne ponude.

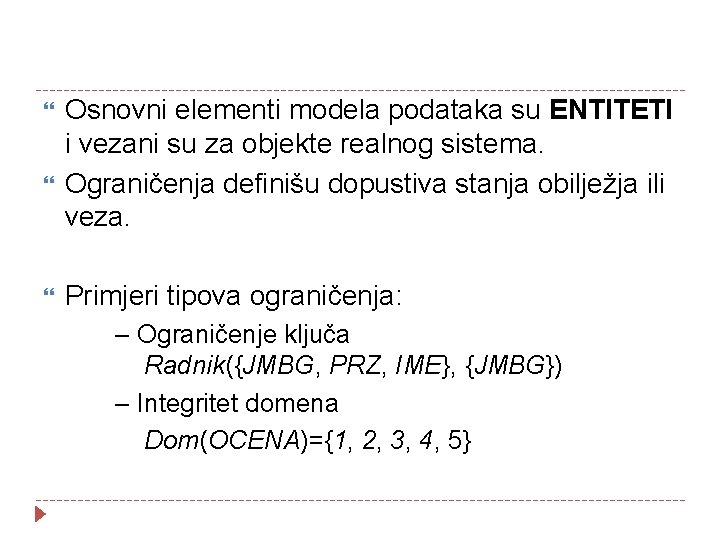

Osnovni elementi modela podataka su ENTITETI i vezani su za objekte realnog sistema. Ograničenja definišu dopustiva stanja obilježja ili veza. Primjeri tipova ograničenja: – Ograničenje ključa Radnik({JMBG, PRZ, IME}, {JMBG}) – Integritet domena Dom(OCENA)={1, 2, 3, 4, 5}

ORGANIZACIJA PODATAKA Organizacija podataka je logičko predstavljanje i povezivanje podataka a odnosi se na organizaciju datoteka i baze podataka. Vidovi organizacije podataka su: KLASIČNI način organizacije podataka, Organizacija podataka u vidu BAZA PODATAKA

Organizacija podataka u datoteke naziva se KLASIČNOM a organizacija u vidu integrisanih podataka naziva se BAZA PODATAKA. Kod klasične organizacije podaci su prilagođeni programima, tako da izmjena u strukturi sloga dovodi do promjena u svim programima koji koriste taj slog, što je nedostatak. Takođe dolazi do nepotrebnog dupliranja podataka.

Baza podataka ima svoje ime a pretraživanje B. P. se vrši zadavanjem ključne riječi. Bitne osobine B. P. su: nezavisnost podataka - što znači da su podaci nezavisni od programa koji ih koristi, čime se otklanja nedostatak klasične organizacije podataka. integritet podatka - zahtjev da svi podaci budu potpuni, ispravni i zaštićeni. redundantnosti - koja traži da se svaki podatak upiše samo jednom i čuva na jednom mjestu, čime se izbjegava dupliranje podataka.

Softver pomoću koga se upravlja podacima zove se SUBP – sistem za upravljane bazom podataka. Programski jezik koji je u sastavu SUBP i na kome se pišu aplikativni programi naziva se jezik za manipulaciju podacima. Rječnik podataka definiše podatke.

PROGRAM 1 RJEČNIK PODATAKA PROGRAM 2 PROGRAM 3 SISTEM ZA UPRAVLJANJE BAZOM PODATAKA (SUBP) BAZA PODATAKA

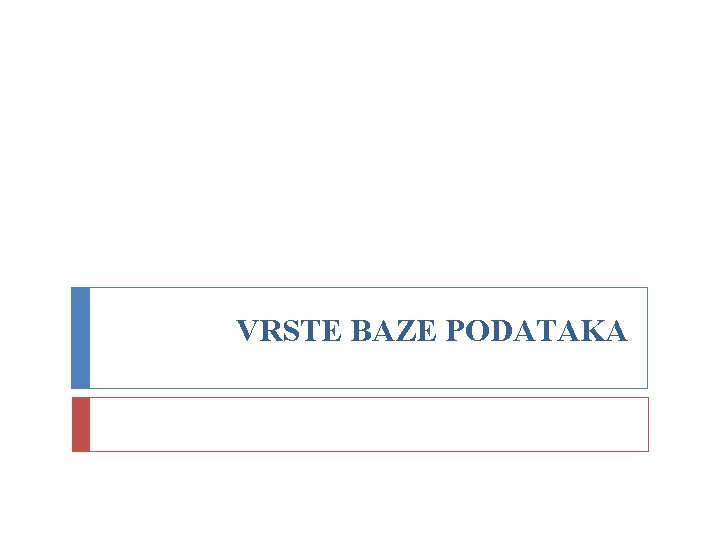

VRSTE BAZE PODATAKA

Postoje dva načina predstavljanja baze podataka: logički i fizički Logičko predstavljanje podrazumijeva model podataka prilagođen korisnicima. Fizičko predstavljanje podatka podrazumijeva predstavljanje prilagođeno računaru u binarnom obliku.

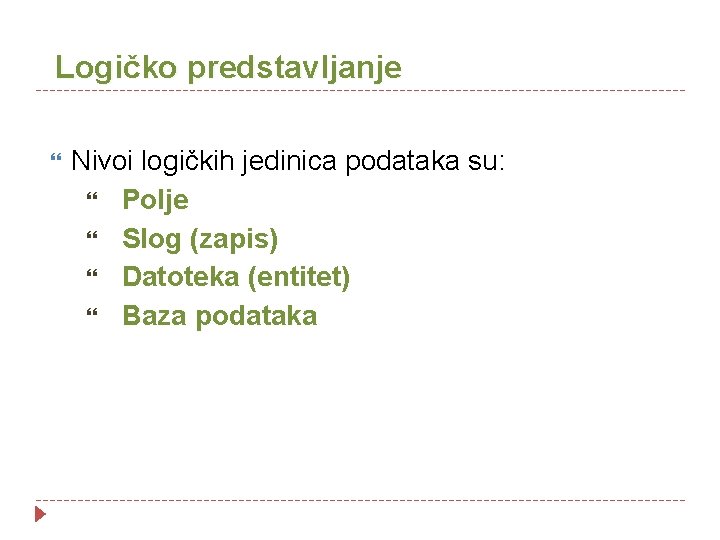

Logičko predstavljanje Nivoi logičkih jedinica podataka su: Polje Slog (zapis) Datoteka (entitet) Baza podataka

POLJE je najmanja logička jedinica podataka a sastoji se od jednog ili više znakova. Polje ima svoje ime i vrijednost. SLOG je skup polja koji se odnosi na isti entitet. Skup slogova koji su na neki način međusobno povezani čini DATOTEKU. DATOTEKA SLOG POLJE

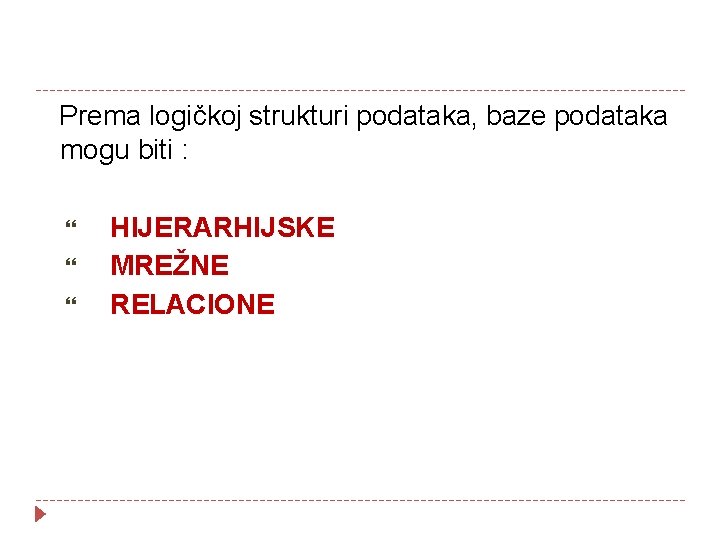

Prema logičkoj strukturi podataka, baze podataka mogu biti : HIJERARHIJSKE MREŽNE RELACIONE

Mrežna i hijerarhijska struktura se koriste kada su veze između podataka jednostavne i malobrojne. Relacione baze podataka sastoje se od entiteta (tabela) i relacija.

HIJERARHIJSKA B. P. Hijerarhijske baze podataka zasnivaju se na hijerarhijskim strukturama podataka koje imaju oblik stabla, tako da postoje: nadređeni elementi i podređeni elementi

Primjer hijerarhijske strukture podataka se može prikazati kao porodično stablo. nadređeni element djed Sin I Dijete I Sin II Dijete II Kći Dijete III podređeni element Dijete I

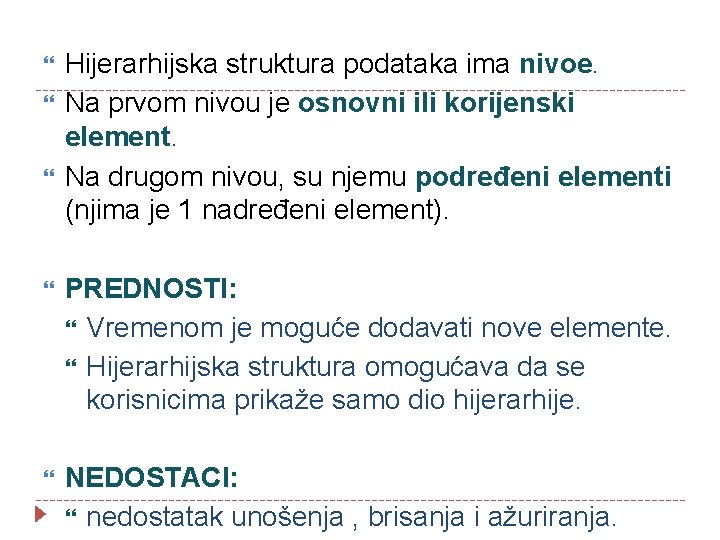

Hijerarhijska struktura podataka ima nivoe. Na prvom nivou je osnovni ili korijenski element. Na drugom nivou, su njemu podređeni elementi (njima je 1 nadređeni element). PREDNOSTI: Vremenom je moguće dodavati nove elemente. Hijerarhijska struktura omogućava da se korisnicima prikaže samo dio hijerarhije. NEDOSTACI: nedostatak unošenja , brisanja i ažuriranja.

Nedostatak unošenja ogleda se u tome što nije moguće unijeti podređeni podatak ukoliko nije poznat njegov nadređeni podatak. Nedostatak brisanja ogleda se u tome što se brisanjem nadređenih gube podaci o podređenim elementima. (Kada se iz strukture briše nadređeni segment onda se sa njima brišu i svi podređeni element. ) Nedostatak ažuriranja ogleda se u tome što u nekim slučajevima ažuriranje nekog podatka zavisi od ažuriranja drugih podataka. Ažuriranje predstavlja izmjenu ili brisanje sadržaja polja ili upisivanje novog polja.

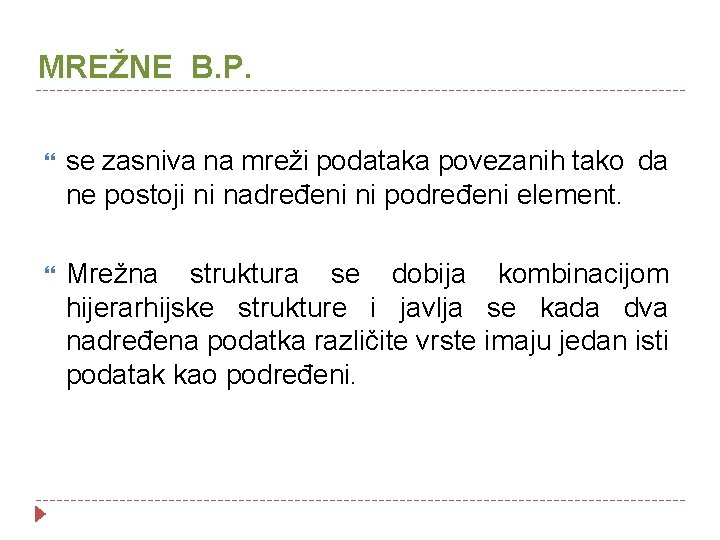

MREŽNE B. P. se zasniva na mreži podataka povezanih tako da ne postoji ni nadređeni ni podređeni element. Mrežna struktura se dobija kombinacijom hijerarhijske strukture i javlja se kada dva nadređena podatka različite vrste imaju jedan isti podatak kao podređeni.

Mrežna struktura smanjuje dupliranje podataka i skraćuje vrijeme potrebno pri traženju podataka. PREDMET 1 UČENIK 2 PREDMET 2 UČENIK 3 PREDMET 3 UČENIK 4 UČENIK 5

RELACIONE B. P. Sve veze koje se prikazuju hijerarhijskom ili mrežnom strukturom mogu se prikazati i relacionom strukturom - tabelarno Tabele imaju obično sljedeće osobine: ne postoje grupe koje se ponavljaju i svaka rubrika tabele predstavlja jedan podatak, u jednoj koloni postoji samo jedna vrsta podataka redovi se razlikuju međusobno kolone imaju svoj naziv skup vrijednosti jedne kolone naziva se domen.

UČENIK (mb, ime, prz, raz, odj) Podvučeni podatak je ključ. mb ime prz raz odj 45/II Eva Ras II 2 234/I Ana Lav I 2 258/II Ena Kec II 3

VEZE IZMEĐU PODATAKA, RELACIJE Veza ili relacija je asocija između dva entiteta. Uspostavlja se preko poveznika koji čine povezani entiteti i opis njihove veze. Postoje tri vrste relacija ili veza: 1: 1; 1: N; N: M.

Relacija tipa 1: 1 znači da se jedan entitet jednog skupa pridružuje jednom entitetu drugog skupa i obrnuto. Npr. Jedan profesor predaje samo jedan predmet a jedan predmet drži samo jedan profesor.

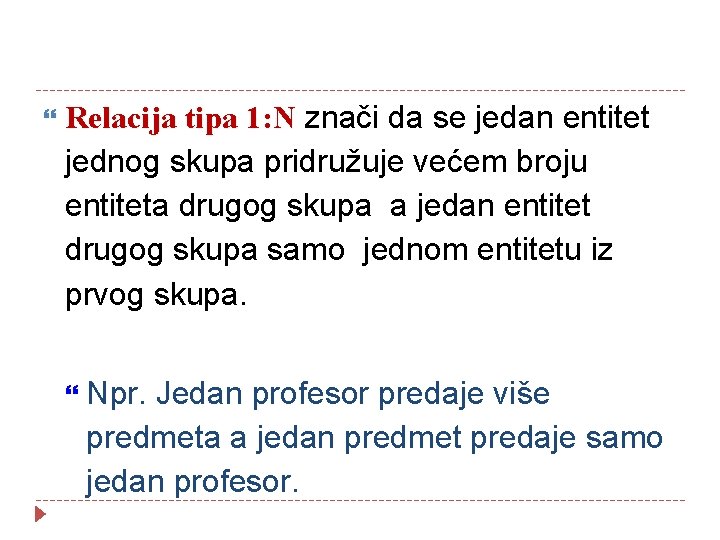

Relacija tipa 1: N znači da se jedan entitet jednog skupa pridružuje većem broju entiteta drugog skupa a jedan entitet drugog skupa samo jednom entitetu iz prvog skupa. Npr. Jedan profesor predaje više predmeta a jedan predmet predaje samo jedan profesor.

Relacija tipa N: M znači da se jedan entitet jednog skupa pridružuje većem broju entiteta drugog skupa i obrnuto. Npr. Jedan profesor predaje više predmeta a jedan predmet drži više profesora.
