Uvod Predstavitev stik domaa stran predmeta Namen predmeta

Uvod • Predstavitev stik, domača stran predmeta • Namen predmeta osnovna načela za vaše strokovno delo so podprta s teorijo • Literatura učbenik Dobovišek: Tehniške meritve v strojništvu, Valič: Fizikalne meritve, zapiski s predavanj, izročki, strokovni članki, medomrežje. • Obveznost opraviti seminar in izpit. • Teorijo se bomo trudili razumeti.

Sprehod po poglavjih • (12. okt) Osnove tehniških meritev • (12. okt) Osnove krmilne tehnike • (30. okt) Meritve temperature in tlaka, Merjenje pretoka, hitrosti in nivoja fluidov • (13. nov) Zvok in hrup • (13. nov) Meritve pomikov in vibracij • (27. nov) Merjenje moči (zavorni dinamometri) in vrtilne hitrosti • (11. dec) Merjenje napetosti in sil v togih telesih, Analiza plinskih komponent • (8. jan) Merjenje vlage, Izbrana poglavja iz senzorjev in merilnih naprav, Merjenje radioaktivnosti

Osnove tehniških meritev • • • Proces merjenja Vplivne veličine Preoblikovanje merjenih veličin Ponavljanje meritev Napake pri merjenju Ponovljivost rezultatov

Smisel tehniških regulacij • Strmčnik

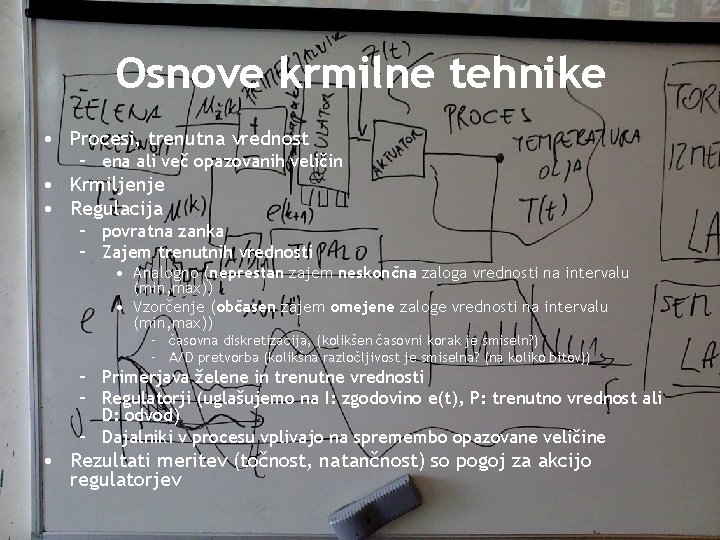

Osnove krmilne tehnike • Procesi, trenutna vrednost – ena ali več opazovanih veličin • Krmiljenje • Regulacija – povratna zanka – Zajem trenutnih vrednosti • Analogno (neprestan zajem neskončna zaloga vrednosti na intervalu (min, max)) • Vzorčenje (občasen zajem omejene zaloge vrednosti na intervalu (min, max)) – časovna diskretizacija, (kolikšen časovni korak je smiseln? ) – A/D pretvorba (kolikšna razločljivost je smiselna? (na koliko bitov)) – Primerjava želene in trenutne vrednosti – Regulatorji (uglašujemo na I: zgodovino e(t), P: trenutno vrednost ali D: odvod) – Dajalniki v procesu vplivajo na spremembo opazovane veličine • Rezultati meritev (točnost, natančnost) so pogoj za akcijo regulatorjev

(Peltierov pojav) • Kaj je hlajenje? Valič, str. 17 nosilci naboja tečejo proti ISTEMU telesu, ki vsrkava toploto izvor toplote se ohlaja električna izolacija tip n polprevodnika UDC telo vsrkava toploto tip p polprevodnika

Meritve zvoka in hrupa • Kaj je zvok? (EAVi. ZD, vibriranje zraka, informacija, jakost v d. B (povečanje za 3 d. B pomeni 2 x večja jakost), za določanje vpliva na človeka, merilnik opremimo s filtrom A (frekvenčna omejitev), dobimo rezultat kot d. BA) • Kaj je hrup? (Ur. Lst, pasovna širina nezaželenega zvoka, zvok brez informacije, pomembna jakost in čas izpostavljenosti) • Meritve? Predelava zvoka v električni signal (prikaz, zapis in obdelava)

Meritve pomikov s < 0, 5 mm • (Dobovišek, str. 60) tudi za s > 100 mm • zaradi pomika s se spremenita C ali L, kar spremeni R • za večje s – dve tuljavi R 1 R 2

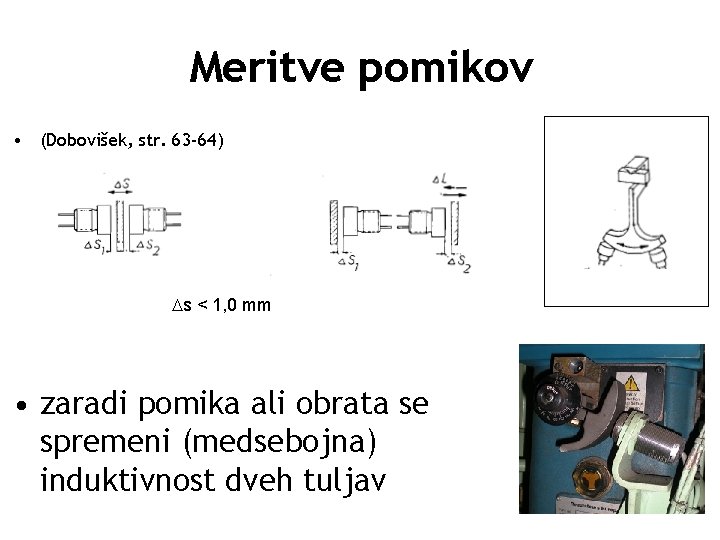

Meritve pomikov • (Dobovišek, str. 63 -64) s < 1, 0 mm • zaradi pomika ali obrata se spremeni (medsebojna) induktivnost dveh tuljav

Meritve vibracij (pospeška) Translacija, meritev pospeška • Nihajoča masa Dobovišek, str. 63 Kroženje, meritev kot. pospeška

Meritve vibracij z laserjem Interferometer (Michelsonov) • vpliv pomikov u(t) na jakost signala na zaslonu (fotodiodi), • pomik merilnega zrcala in Dopplerjev učinek video fotodioda V(t) • http: //www. fmf. uni-lj. si/~jazbinsek/Eksperimenti. iz. moderne. fizike/michint. pdf • http: //lab. fs. uni-lj. si/kolt/datoteke/laserski/Michelsonov%20 interferometer. pdf

Meritve vibracij z laserjem Interferometer Kako vpliva pomik u(t) na signal V(t) na zaslonu (fotodiodi)?

Meritve časa giba igle Dobovišek, str. 65 -66 ‘ 1’ • Hallovo tipalo ‘ 0’
