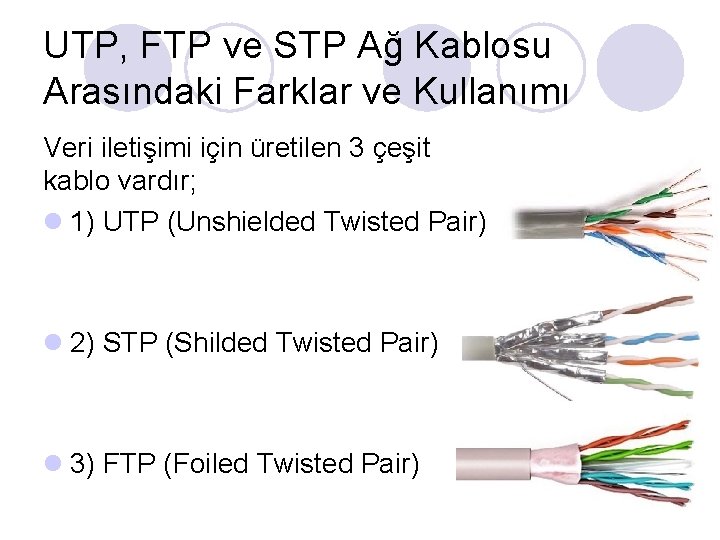

UTP, FTP ve STP Ağ Kablosu Arasındaki Farklar ve Kullanımı Veri iletişimi için üretilen 3 çeşit kablo vardır; l 1) UTP (Unshielded Twisted Pair) l 2) STP (Shilded Twisted Pair) l 3) FTP (Foiled Twisted Pair)
UTP, FTP ve STP Ağ Kablosu Arasındaki Farklar ve Kullanımı l UTP (Unshielded Twisted Pair) l Bu türlerden en çok kullanıda UTP kablolardır ve 2′şer bükümlü toplam 8 ya da 12 kablodan oluşur. Uluslararası standartlarda en fazla 110 m kullanılması önerilir. UTP kablolar dünyada T 568 A ve T 568 B adı verilen standartlar kullanılır. Bu kablolar taşıyabilecekleri veri hızına göre kategori 1, 2, 3, 4, 5, 5 e, 6, 6 a ve 7 olarak sınıflandırılırlar.
UTP, FTP ve STP Ağ Kablosu Arasındaki Farklar ve Kullanımı l STP (Shilded Twisted Pair) l STP – Dışarıdan gelen her türlü gürültüye karşı korumalı bir kablo çeşididir. Ethernet ağlarında kullanılabilen bu kablo, verinin taşındığı devrenin bir parçası olmadığı için mutlaka her iki sonda da topraklandırılmalıdır. Aksi halde iletişime en çok zarar veren bir etken olur. Kablo, içindeki veya çevresindeki sinyalleri toplayan bir anten gibi çalışır ve ağ ortamındaki veriyi bozar. Etrafı renkli plastik kaplayıcıyla kaplanmış 4 çift tel ve dış kaptan önce korunmayı sağlayan lifler bulunmaktadır. Bu da STP kabloyu daha sert ve ağır yapmaktadır.

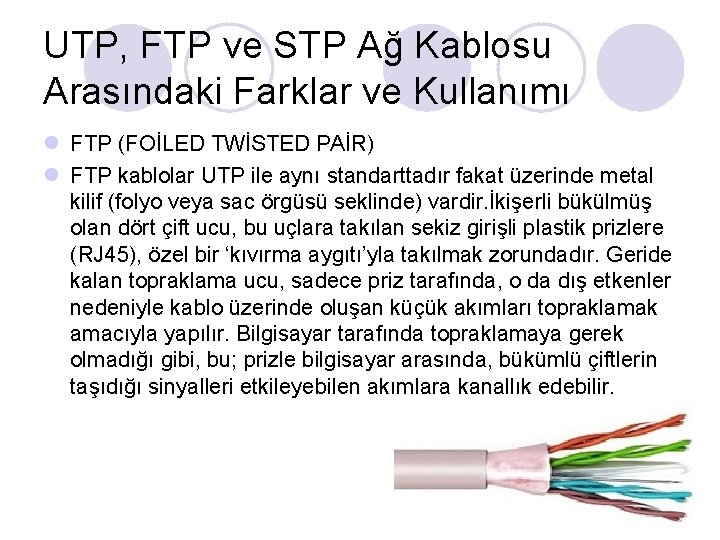

UTP, FTP ve STP Ağ Kablosu Arasındaki Farklar ve Kullanımı l FTP (FOİLED TWİSTED PAİR) l FTP kablolar UTP ile aynı standarttadır fakat üzerinde metal kilif (folyo veya sac örgüsü seklinde) vardir. İkişerli bükülmüş olan dört çift ucu, bu uçlara takılan sekiz girişli plastik prizlere (RJ 45), özel bir ‘kıvırma aygıtı’yla takılmak zorundadır. Geride kalan topraklama ucu, sadece priz tarafında, o da dış etkenler nedeniyle kablo üzerinde oluşan küçük akımları topraklamak amacıyla yapılır. Bilgisayar tarafında topraklamaya gerek olmadığı gibi, bu; prizle bilgisayar arasında, bükümlü çiftlerin taşıdığı sinyalleri etkileyebilen akımlara kanallık edebilir.

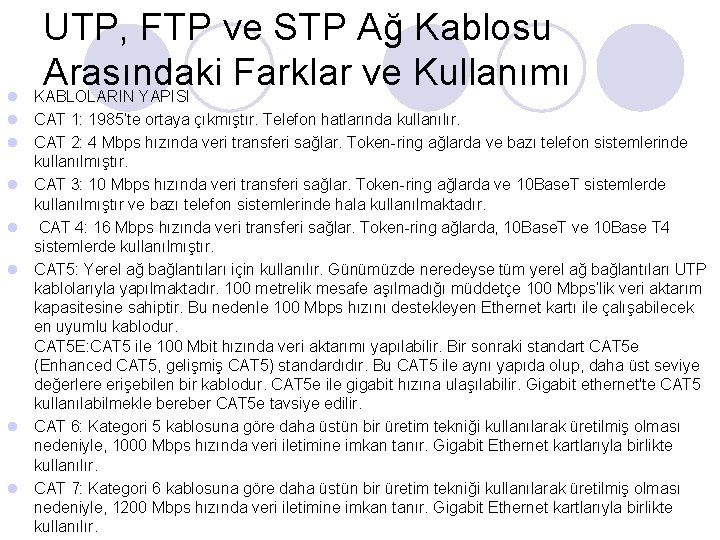

UTP, FTP ve STP Ağ Kablosu Arasındaki Farklar ve Kullanımı KABLOLARIN YAPISI l l CAT 1: 1985’te ortaya çıkmıştır. Telefon hatlarında kullanılır. l CAT 2: 4 Mbps hızında veri transferi sağlar. Token-ring ağlarda ve bazı telefon sistemlerinde kullanılmıştır. l CAT 3: 10 Mbps hızında veri transferi sağlar. Token-ring ağlarda ve 10 Base. T sistemlerde kullanılmıştır ve bazı telefon sistemlerinde hala kullanılmaktadır. l CAT 4: 16 Mbps hızında veri transferi sağlar. Token-ring ağlarda, 10 Base. T ve 10 Base T 4 sistemlerde kullanılmıştır. l CAT 5: Yerel ağ bağlantıları için kullanılır. Günümüzde neredeyse tüm yerel ağ bağlantıları UTP kablolarıyla yapılmaktadır. 100 metrelik mesafe aşılmadığı müddetçe 100 Mbps’lik veri aktarım kapasitesine sahiptir. Bu nedenle 100 Mbps hızını destekleyen Ethernet kartı ile çalışabilecek en uyumlu kablodur. CAT 5 E: CAT 5 ile 100 Mbit hızında veri aktarımı yapılabilir. Bir sonraki standart CAT 5 e (Enhanced CAT 5, gelişmiş CAT 5) standardıdır. Bu CAT 5 ile aynı yapıda olup, daha üst seviye değerlere erişebilen bir kablodur. CAT 5 e ile gigabit hızına ulaşılabilir. Gigabit ethernet'te CAT 5 kullanılabilmekle bereber CAT 5 e tavsiye edilir. l CAT 6: Kategori 5 kablosuna göre daha üstün bir üretim tekniği kullanılarak üretilmiş olması nedeniyle, 1000 Mbps hızında veri iletimine imkan tanır. Gigabit Ethernet kartlarıyla birlikte kullanılır. l CAT 7: Kategori 6 kablosuna göre daha üstün bir üretim tekniği kullanılarak üretilmiş olması nedeniyle, 1200 Mbps hızında veri iletimine imkan tanır. Gigabit Ethernet kartlarıyla birlikte kullanılır.

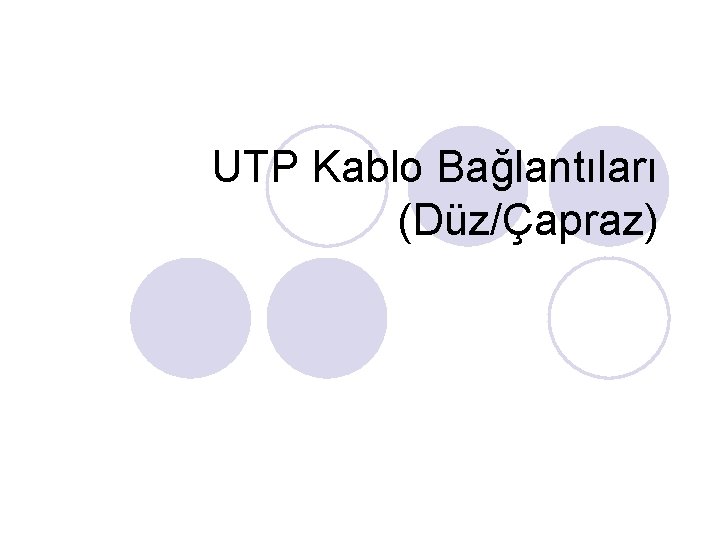

UTP Kablo Bağlantıları (Düz/Çapraz)
Düz kablo (Straight-Through Ethernet Cable) 568 A<>568 A veya 568 B<->568 B olmalıdır.
Çapraz Kablo (Crossover Ethernet Cable) 568 A<->568 B olmalıdır. Crossover cable is used to connect two computers together without using a switch or hub in between
Getirdiğiniz UTP Kablo ve RJ-45 konektörleri kullanarak düz kablo bağlantısı yapınız. Yaptığınız bağlantının kontrolü gerçekleştirmek için kablo test cihazı kullanınız.
