UTN FRM. Octubre 2015 Ingeniería en Electrónica. Ingeniería en Sistemas “El Futuro de las Redes”. “Previsiones de Crecimiento”. Aspectos Técnicos: “Eficiencia Espectral”. “Seguridad en las Redes”. Posibilidades de trabajo para alumnos y egresados de la UTN. Ing. Roberto Lauro: digitalmassmedia@yahoo. com

Esta presentación requiere : -Conexión a Internet en algunos slides, anunciada con “VER” -Conexión a pantalla y parlantes para ver videos desde esta PC. -Contiene efectos giratorios para resaltar frases importantes del slide. Ing. Roberto Lauro: digitalmassmedia@yahoo. com

Primera Parte: “Factores que influyen en el crecimiento de la conectividad en la red global” Duración Aproximada : 35 Minutos

Unidades (Repaso)

Unidades en general (exponente positivo)

Continuación de la tabla anterior (exponente negativo)

Necesidad de mayores unidades de datos en informatica y comunicaciones. Diferencia entre el Sistema Internacional (SI), y el ISO/IEC 80000 -13

Para terminar: Por favor NO CONFUNDIR !!! : Mb ( megabit) con MB (megabyte) repetimos de otra forma: Mb ( megabit), con b minúscula !!! con MB (megabyte), con B mayúscula !!! El Mb/seg. ( Megabit/segundo) y sus múltiplos se usan como UNIDAD de Velocidad de Transmisión! El MB y sus múltiplos se usan como unidad de Almacenamiento! Ademas: No confundir con ancho de banda (BW) cuya unidad es el MHZ !! Es típico y erroneo decir “ancho de banda” a la Velocidad de Transmision Tambien llamada en ingles “Bit rate” cuya unidad es el b/s.

Factores que influyen en el crecimiento de las redes.

Crecimiento: Curvas.

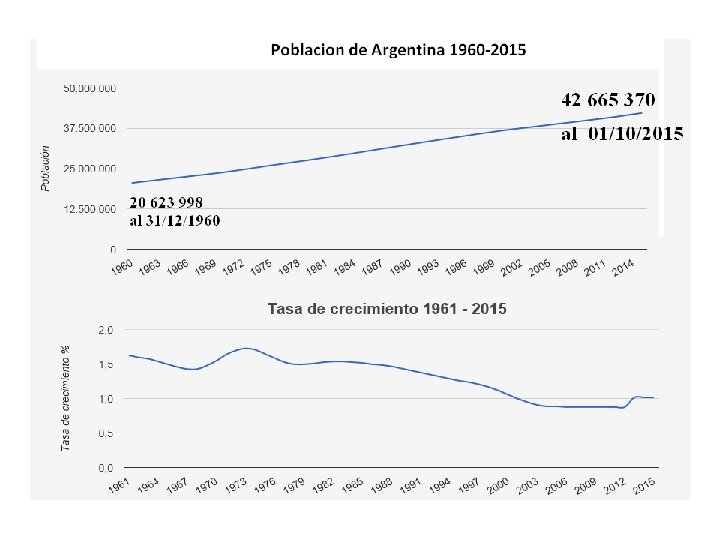

Crecimiento de la población Mundial (1 de 2) -Desde 1968 al 2015 , 47 años , la Población mundial se duplicó. -Para calcular el crecimiento de la población al futuro se utiliza la siguiente formula: P=P 0·(1+i) ^t Donde: P 0= Población hoy i= índice de crecimiento anual en % (Si el i es 2% entonces (1+i)= 1, 02) t= años

Crecimiento de la población Mundial 2 Entrar ahora al sitio para conocer mejor la mecánica VER : http: //countrymeters. info/es/

Crecimiento tecnológico: La densidad de transistores por superficie aproximadamente se duplica cada dos años. La miniaturización no continuará para siempre. Hoy la dimensión de un transistor se aproxima a limites atómicos: El diámetro de un átomo de silicio es 0. 25 nm. Como comparación: El diámetro de un cabello humano es 50000 nm El siguiente salto: En 10 nm, caben 15 B de transistores /1 cm 2

Crecimiento económico : Sin embargo, todo depende del crecimiento de la economía mundial La economía , como históricamente ha sucedido, puede ser afectada por factores imprevisibles, incluso varía de País a País. A nivel de País, el crecimiento económico depende de las políticas del Estado y de las personas en particular. A nivel personal, el crecimiento depende de la preparación individual para el desarrollo y, como factor fundamental, de la EDUCACION, la cual depende, también, de las políticas de estado.

Crecimiento del Mercado (Slide 1 de 5): Una vez dadas las condiciones precedentes : 1)Economía fuerte. 2)Tecnología Avanzada. 3)Población adecuadamente preparada. 4) “Apetito” del Mercado ofrecido Resulta, de acuerdo a las estadísticas y previsiones especializadas, la “Sociedad Global de Hoy” “apetece” los productos relacionados con las “Redes”. Algunos ejemplos:

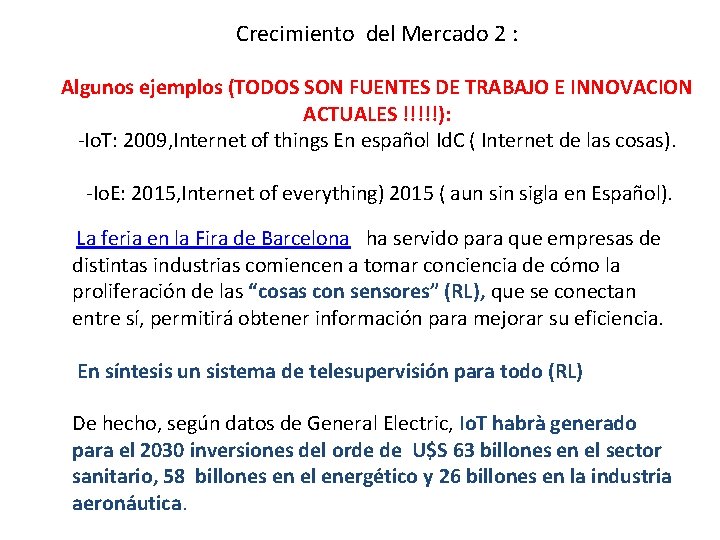

Crecimiento del Mercado 2 : Algunos ejemplos (TODOS SON FUENTES DE TRABAJO E INNOVACION ACTUALES !!!!!): -Io. T: 2009, Internet of things En español Id. C ( Internet de las cosas). -Io. E: 2015, Internet of everything) 2015 ( aun sigla en Español). La feria en la Fira de Barcelona ha servido para que empresas de distintas industrias comiencen a tomar conciencia de cómo la proliferación de las “cosas con sensores” (RL), que se conectan entre sí, permitirá obtener información para mejorar su eficiencia. En síntesis un sistema de telesupervisión para todo (RL) De hecho, según datos de General Electric, Io. T habrà generado para el 2030 inversiones del orde de U$S 63 billones en el sector sanitario, 58 billones en el energético y 26 billones en la industria aeronáutica.

Crecimiento del Mercado 2 (Continuacion del slide anterior): Wi-Fi (nuevo: 802. 11 ac). OTT ( Over The Top) servicios de televisión usando Internet, sin pasar por las plataformas tradicionales. -Sistema Financiero

Crecimiento del Mercado 3 : Wi-Fi ( 802. 11 ac).

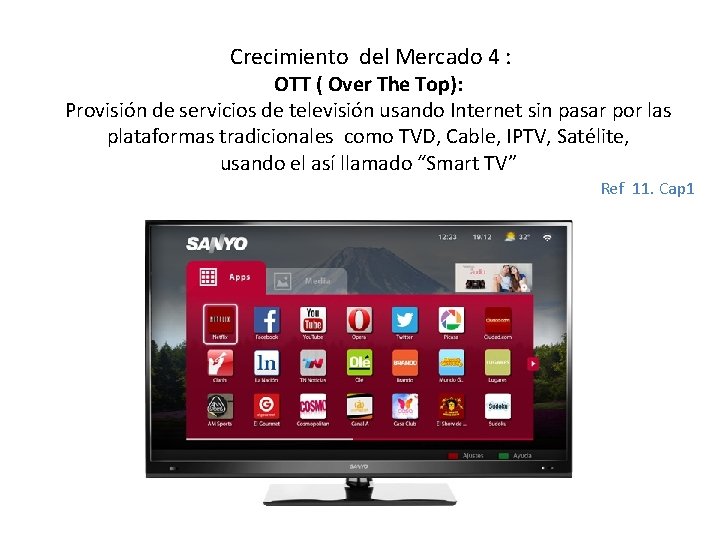

Crecimiento del Mercado 4 : OTT ( Over The Top): Provisión de servicios de televisión usando Internet sin pasar por las plataformas tradicionales como TVD, Cable, IPTV, Satélite, usando el así llamado “Smart TV” Ref 11. Cap 1

Crecimiento del Mercado 5 -Sistema Financiero (slide 1 de 2): Bancos informáticos sin personal que atienda al Publico: China: http: //www. tynmagazine. com/la-banca-online-china-negocia-con-los-gobiernos-para-aterrizar-en-latinoamerica-a-partir-de 2016/? mkt_hm=10&utm_source=email_marketing&utm_admin=52552&utm_medium=email&utm_campaign=La_banca_o “El 09 07 15, el gigante chino Alibaba anunció su alianza para contruir My. Bank, su propia banca online, destinada a ofrecer préstamos a pequeñas y medianas empresas, y emprendimientos rurales. Fuentes consultadas por Ty. N http: //www. tynmagazine. com/ confirmaron los deseos de desembarcar fuertemente en Latinoamérica. ”

-Sistema Financiero slide 2: Bitcoin o Criptomoneda o Moneda digital (ver Glosario): Grecia 07/2014 ……La crisis griega genera un incremento del uso de Bitcoins. Las transacciones en esta moneda crecieron un 400% en el país europeo en estas últimas 4 semanas (Junio-Julio) 2015 e incluso el número de usuarios registrados creció un 600% …. Inglaterra: http: //www. telegraph. co. uk/finance/currency/11434904/Bitcoin-revolution-could-bethe-next-internet-says-Bank-of-England. html …. . While traditional currencies, including the pound, are backed by central banks, new alternatives have allowed individuals to exchange directly without any such third party…. Argentina: http: //www. lanacion. com. ar/1793983 -bitcoin-el-circuito-local-de-unamoneda-virtual-que-se-afianza

Crecimiento de la provisión de servicios de Internet, Internet Providers: Preguntémonos donde están estos datos que nos llegan tan rápido y seguros apenas los pedimos. La respuesta la da uno de los proveedores, entre varios: la Empresa Akamai de Dinamarca. …The platform is made up of a distributed network of servers and intelligent software, delivering : • Between 15 -30% of all Web traffic. • Daily Web traffic reaching more than 15 Terabits per second. • Over 2 trillion daily Internet interactions. http: //www. akamai. com/html/technology/index. html http: //www. akamai. com/stateoftheinternet/ http: //www. akamai. com/html/io/io_dataset. html

Concluyendo: Crecimiento del Mercado: Algunas estadísticas. VER: http: //www. cisco. com/c/en/us/solutions/service-provider/visual-networkingindex-vni/index. html#~complete-forecast

Aquí concluye la primera parte de la presentación: “Previsiones de crecimiento”, importante para profundizar el próximo tema : “ Futuro de las Redes”. PREGUNTAS HASTA AHORA ?

Segunda Parte: Aspectos Técnicos: “Eficiencia Espectral”. Duración Aproximada : 55 minutos

Bibliografía sobre Aspectos Técnicos: Eficiencia Espectral 1 - Ing. Guillermo Wichman de NSN: Congreso AFCEA Dic. 2013 Sitio web AFCEA 2013 2 - CITEL (Comisión Interamericana de Comunicaciones , OEA): “Cooperación y Convergencia entre servicios de radiodifusión y servicios móviles usando redes LTE” XXII Reunión del CCP. III 11/2013. http: //citel. oas. org , jose. costa@ericsson. com 3 -http: //www. plumconsulting. co. uk/pdfs/plumnewspdf/Plum Mar 2014_first_convergence_workshop_slides. pdf 4 -Dr. Ulrich Reimers, Technishe Universitàt Braunschweig (IFN), “Terrestrial Media Delivery” : DVB WORLD Congress 12 03 2013. 4. 1 -Dr. Thomas Kurner& Dr. U. Reimers : IFN : “A study of future spectrum requirements… 470 -790 Mhz. . ” 21 01 13 5 - Jorg Huschke, Ericsson, “LTE for Video Distribution”, DVB WORLD Congress 03/2014.

Bibliografía sobre Aspectos Técnicos: Eficiencia Espectral 6 -Erasmo Rojas , 4 G Americas , webinar 22/11/11 www. 4 gamericas. org 7 - Lte: “Nuevas tendencias en comunicaciones móviles” : Fundación Vodafone España ISBN: 84 -934740 -4 -5 , D. L: M-34503 -2010, Varios autores: Ramón Agusti, Francisco Bernardo, Fernando Casadevall, Ramon Ferrús, Jordi Pérez-Romero, Oriol Sallent 8 - Ernesto Apu Picado: Tesis, Facultad de Ingeniería Universidad de Costa Rica, 2012: “Análisis de las tecnologías de Redes Heterogéneas (Het. Net) en los sistemas móviles” 9 - José A. Delgado-Penín, Fernando Ulloa Vásquez y José Luis Cuevas Ruíz. delpen, ulloa, jcuevas)@tsc. upc. es , Univ. Politec. de Cataluña : Acceso Fijo Radioeléctrico (Fwa) Mediante HAPS. 10 -Ing. Roberto Lauro : “Previsiones globales de crecimiento de conectividad y ancho de banda”: Presentación realizada en Abril 2014 en la UTN, FRM, Arg.

Bibliografía sobre Aspectos Técnicos: Eficiencia Espectral 11 - Pisciota-Liendo-Lauro : Libro “Transmisión de Televisión Digital Terrestre en la norma ISDB-Tb “. ISBN 978 -987 -1954 -08 -7 12 Amicucci, Cazaux, Curcio, Cochcok, Muñoz, Vallecorsa, Villar : Redes Celulares cap. 5 Presentaciòn ITU-UTN Avellaneda. Arg. 13 - Ing. Juan Carlos Guidobono : Universidad Nacional de la Matanza 2015: “Future of Broadcast Television”. 14 – Ing. Juan Carlos Guidobono : Universidad Nacional de la Matanza 2015: “De 3 D TV a UHDTV “. 15 –David Gonzalvez y Dr. David Gomez Barquero: Universidad Politecnica de Valencia: Jornadas “Hands on Wireless & Mobile” Nov 11. 16 - Mark Richer “ A status report on ATSC 3. 0” ATSC Agosto 2015

Glosario de “Tecnologías de la Información y las Comunicaciones”(TIC) (1 de 4) 2 G 2 nd Generation mobile communications (GSM, cdma. One, …) 3 G 3 rd Generation mobile communications (UMTS, CDMA 2000, …) 3 G LTE 3 rd Generation Mobile LTE 4 G LTE -A 4 th Generation Mobile LTE-A (Long Term Evolution-advanced) 5 G LTE En estudio en la UIT, se estima liberar el servicio en el 2020 AL-FEC Application Layer- Forward Error Corrector (Usado por LTE) BACKHAUL: Red de retorno entre el backbone, y las subredes periféricas en red heterogénea. BICM Bit Interleaved Coding and Modulation ( en DVB-T 2 y ATSC 3) BBU Base Band Unit- ver tambien UE User equipment CDMA Code Division Multiple Access (solo en JAPON- y USA, resto del mundo : GSM) CDMA 2000 3 G en CDMA solo en JAPON- y USA CDMA 2000 EV. DO = Evolution Data Optimized solo en JAPON- y USA CEPT European Conference of Postal and Telecommunications Administrations CELL Célula, Macro cell, Micro cell, Pico cell, Femtocell. CITEL (Comisión Interamericana de Comunicaciones , OEA)

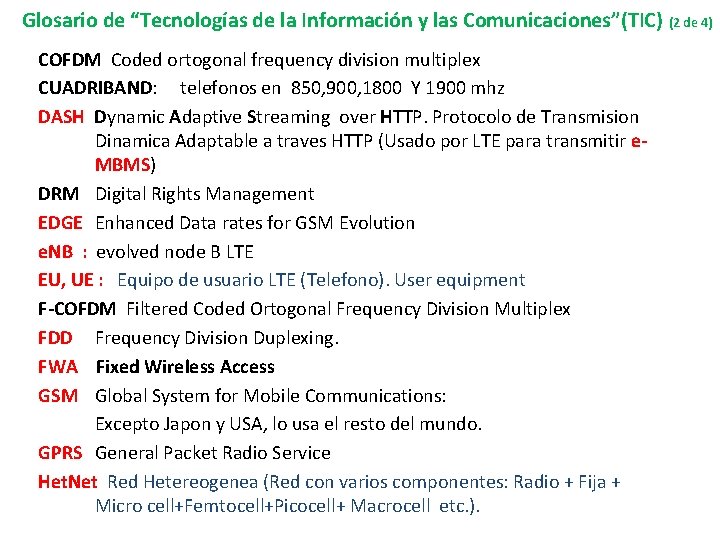

Glosario de “Tecnologías de la Información y las Comunicaciones”(TIC) (2 de 4) COFDM Coded ortogonal frequency division multiplex CUADRIBAND: telefonos en 850, 900, 1800 Y 1900 mhz DASH Dynamic Adaptive Streaming over HTTP. Protocolo de Transmision Dinamica Adaptable a traves HTTP (Usado por LTE para transmitir e. MBMS) DRM Digital Rights Management EDGE Enhanced Data rates for GSM Evolution e. NB : evolved node B LTE EU, UE : Equipo de usuario LTE (Telefono). User equipment F-COFDM Filtered Coded Ortogonal Frequency Division Multiplex FDD Frequency Division Duplexing. FWA Fixed Wireless Access GSM Global System for Mobile Communications: Excepto Japon y USA, lo usa el resto del mundo. GPRS General Packet Radio Service Het. Net Red Hetereogenea (Red con varios componentes: Radio + Fija + Micro cell+Femtocell+Picocell+ Macrocell etc. ).

Glosario de “Tecnologías de la Información y las Comunicaciones”(TIC) (3 de 4) HOTSPOT Son lugares de acceso wi fi libres o pagos HSDPA High Speed Downlink Packet Access HTTP Hyper. Text Transfer Protocol, protocol used by the World Wide Web. IDC International Data Corporation: Empresa Investigadora de Mercado IMT-2000 International Mobile Communications 2 Ghz IMT-700 International Mobile Communications 700 Mhz ISDB-TIntegrated Services Digital Broadcasting – Terrestrial ITU (ver UIT): INTERNATIONAL TELECOMMUNICATION UNION de la ONU LTE Long Term Evolution LTE-A Long Term Evolution Advanced MBMS Multimedia Broadcast and Multicast Services e-MBMS evolved Multimedia Broadcast and Multicast Services e-SRMM (en español) Radiodifusión Multimedia evolucionada/Servicio de Multidifusión. MP 3 Motion Picture expert group audio layer 3 MSS Mobile Satellite Service

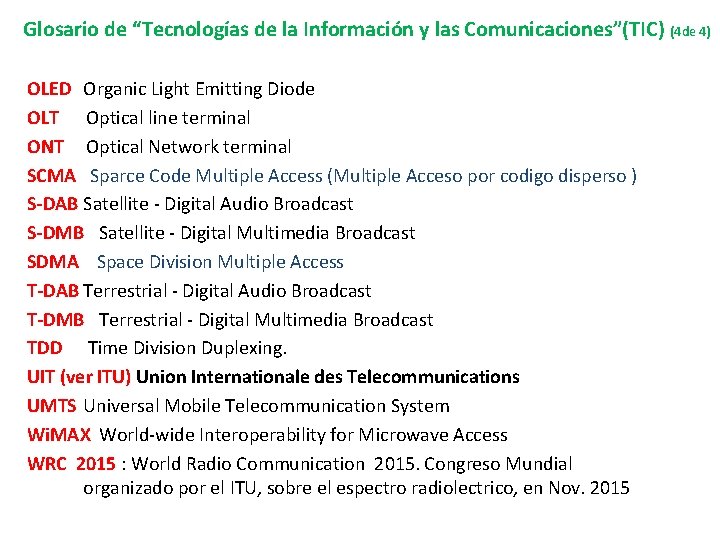

Glosario de “Tecnologías de la Información y las Comunicaciones”(TIC) (4 de 4) OLED Organic Light Emitting Diode OLT Optical line terminal ONT Optical Network terminal SCMA Sparce Code Multiple Access (Multiple Acceso por codigo disperso ) S-DAB Satellite - Digital Audio Broadcast S-DMB Satellite - Digital Multimedia Broadcast SDMA Space Division Multiple Access T-DAB Terrestrial - Digital Audio Broadcast T-DMB Terrestrial - Digital Multimedia Broadcast TDD Time Division Duplexing. UIT (ver ITU) Union Internationale des Telecommunications UMTS Universal Mobile Telecommunication System Wi. MAX World-wide Interoperability for Microwave Access WRC 2015 : World Radio Communication 2015. Congreso Mundial organizado por el ITU, sobre el espectro radiolectrico, en Nov. 2015

Glosario informatico argentino VER : http: //www. alegsa. com. ar/

Internet: Partamos de un mínimo conveniente de velocidad de transmisión de bajada en el hogar, por usuario: Ref 11. Cap 1

Bit rate : Internet vs. Tv Digital Terrestre • La velocidad media global de conexión de Internet = 5, 1 Mbps • Uruguay, Chile y México: > 5 Mbps. • Argentina y Perú = 4 Mbps. • 1° Corea del Sur = 23, 1 Mbps. Velocidad máxima de transmisión de la TVD terrestre en Canales de 6 Mhz: • DVB T 2 : 32, 27 Mb/s. • ISDBT : 23, 23 Mb/s • DVBT : 23, 57 Mb/s • http: //www. tynmagazine. com/ Noticia de TYN el 25 09 2015 • ATSC 1: 19, 39 Mb/s

El gran aumento de la conectividad requiere, en los sistemas de transmisión, velocidad y anchos de banda considerables. Esto se logra fundamentalmente merced a los sistemas de compresión y esquemas de modulación. Los códigos de corrección de errores, entre otros dispositivos, también colaboran en hacer mas robusta la señal de banda ancha. De manera que el FUTURO DE LAS REDES dependerá EN GRAN MEDIDA, de las mejoras tecnológicas, su actualización y su mantenimiento: Acá es donde intervendrá el profesional en la especialidad.

Los campos principales donde se espera crecimiento importante en materia de redes son : Telecomunicaciones (telefonía, datos y TV) via redes móviles. Y Televisión digital via redes terrestres (fijas y móviles) y satélite

Telecomunicaciones móviles:

En telefonía móvil el avance ha sido mas o menos así :

En Televisión el avance ha sido así : • DVB T 2 : 32, 27 Mb/s. • ISDBT : 23, 23 Mb/s • DVBT : 23, 57 Mb/s • ATSC 1: 19, 39 Mb/s

Recepción de TV móvil en el teléfono: Bit rate necesario para LDTV ( Low Definition TV ) en uso móvil para ser recibido en teléfono (caso de “one seg” en ISDB-tb): 374 Kb/seg, en COFDM con el siguiente esquema de modulacion: IG=1/4, FEC 2/3, QPSK

Televisión digital a través de las redes terrestres: Velocidades de Transmisión (Bit rates). Ref. 10, 13 y 14

Formato 1080 i 25 (30)

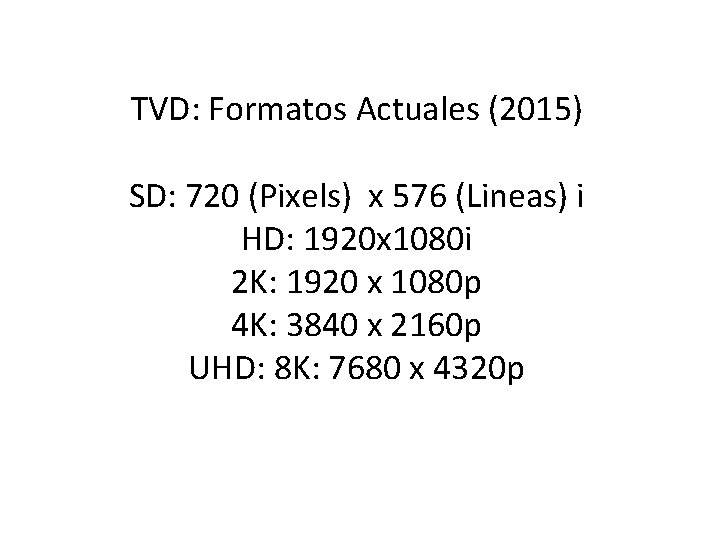

TVD: Formatos Actuales (2015) SD: 720 (Pixels) x 576 (Lineas) i HD: 1920 x 1080 i 2 K: 1920 x 1080 p 4 K: 3840 x 2160 p UHD: 8 K: 7680 x 4320 p

Comparación de dimensiones de imagen SD= Standard Definition 8 K: 7680 x 4320 p : Ultra High Definition HD= High Definition Nota: I= Entrelazado, p= Progresivo

ANCHO DE BANDA ( ejemplo de unidad equivocada debe decirse “Bit rate” o “Velocidad de Transmision “RL) ACTIVO para HDTV. (con muestreo de 10 bits, 4: 2: 2 para una frec. vertical de 50 (60) campos/s. ) Bit Rate Total = Muestras Lineas Frecuen Pixels activas X cia de X promedio X activos X por Pixel* por cuadro por linea frame Bits por muestras Ref. 10 1080 i 25(30) - 10 bit 4: 2: 2 1920 X 1080 X 25 (30) X 2 X 10 = 1037 (1244) Mb/seg Estos ejemplos usan compresión MPEG 2. Si bien en la actualidad se esta utilizando MPEG 4 y se comienza a experimentar con exito el HEVC (MPEG 5), resulta evidente no serán suficientes y se continua la investigación de codificación mas eficiente. 47

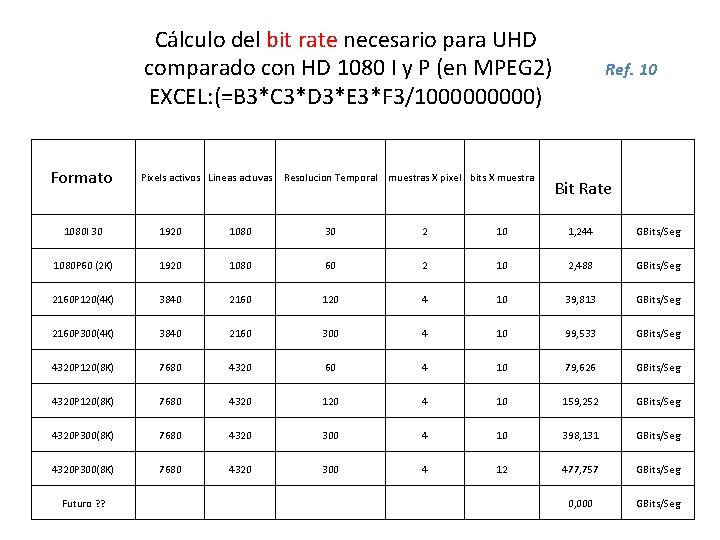

Cálculo del bit rate necesario para UHD comparado con HD 1080 I y P (en MPEG 2) EXCEL: (=B 3*C 3*D 3*E 3*F 3/100000) Formato Pixels activos Lineas actuvas Resolucion Temporal muestras X pixel bits X muestra Ref. 10 Bit Rate 1080 I 30 1920 1080 30 2 10 1, 244 GBits/Seg 1080 P 60 (2 K) 1920 1080 60 2 10 2, 488 GBits/Seg 2160 P 120(4 K) 3840 2160 120 4 10 39, 813 GBits/Seg 2160 P 300(4 K) 3840 2160 300 4 10 99, 533 GBits/Seg 4320 P 120(8 K) 7680 4320 60 4 10 79, 626 GBits/Seg 4320 P 120(8 K) 7680 4320 120 4 10 159, 252 GBits/Seg 4320 P 300(8 K) 7680 4320 300 4 10 398, 131 GBits/Seg 4320 P 300(8 K) 7680 4320 300 4 12 477, 757 GBits/Seg Futuro ? ? 0, 000 GBits/Seg

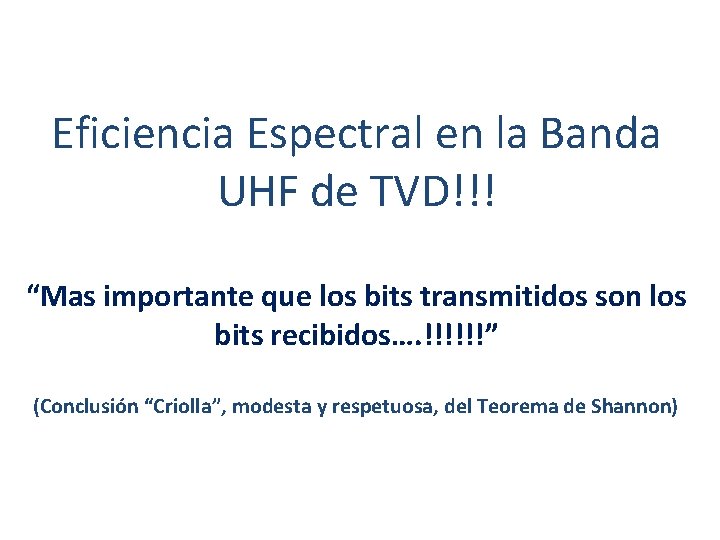

Eficiencia Espectral en la Banda UHF de TVD!!! “Mas importante que los bits transmitidos son los bits recibidos…. !!!!!!” (Conclusión “Criolla”, modesta y respetuosa, del Teorema de Shannon)

El profesional que trabaje en redes , ya sea fija o móvil TENDRA QUE “LIDIAR” CON EL GRAN ANCHO DE BANDA NECESARIO PARA ESTAS ESPECIALIDADADES. Esta parte está dedicada a presentar el parámetro ” Eficiencia Espectral” “Un sistema tiene mayor ” Eficiencia Espectral” cuando puede transmitir el mayor bit rate posible en el menor ancho de banda ” (Rlauro digitalmassmedia@yahoo. com ). En lo que sigue profundizaremos la eficiencia espectral en la banda UHF para televisión digital:

El caso LTE VS. TVDT. IMT 700 : El LTE sufre un handicap para transmitir TV en comparación con la TVDT en el sentido que …. Ref. 1 …. LTE “NO PUEDE UTILIZAR!! PARA MULTIMEDIA” poco mas de un 50% de espectro (porque lo esta utilizando para transmitir el UP Link y las bandas de guarda interna y laterales”).

Para la television tradicional, La ”Eficiencia Espectral” (EE) depende de la mayor eficiencia de: -Los sistemas de compresión : Mpeg 2, 4 , HEVC(High efficiency video code) ……y otros en desarrollo. -Los esquemas de modulación: ( estos esquemas generaron el uso de la EE) QPSK, 16 QAM, 64 QAM, 256 QAM…. y otros en desarrollo. -Los códigos de corrección de errores (FEC): REED SALOMON, “FEC Punctured” Hamming, [Convolutional code-VITERBI decode], LDPC (Low density parity check), …. . entre otros en desarrollo. En LTE la eficiencia espectral se mejora con la configuración de antenas MIMO basadas en la codificación de Alamounti. Atención que en LTE es usual usar la eficiencia espectral máxima, que supera la cifra 10 mientras que la que se debe usar es la eficiencia espectral media , que no supera la cifra de 3

Ref. 6. Comparación de eficiencia espectral dentro de IMT: Down Link Estos valores son del 2011.

Ref. 13

Idem como el slide anterior pero teniendo en cuenta solo DVB-T 2 y ATSC 3: Ref. 16 Bit Interleaved Coding and Modulation (BICM)

-ADEMAS, en las redes “LTE e. MBMS” la eficiencia espectral, dependerá de “la separación de estaciones base” ES DECIR: “La mayor velocidad de transmisión en “Mb/s” al abonado, es inversamente proporcional a la distancia entre células (ISD=Distancia Intersitios)”. Diciéndolo de otra manera: Mientras mayor es la “densidad” de células por unidad de superficie, mayor será la velocidad transmisión a proveer al abonado. Sigue un ejercicio practico de demostración:

Eficiencia espectral [bit/s/Hz] TVD Vs. LTE - Comparación de ”EE” de una red móvil ( LTE) y una red de TVDT para transmitir señales de Video y Audio: Ref. 3, pag. 43:

El caso LTE Europa Vs LTE Latam en IMT 700: Ref. 1 y 3 Dado que la eficiencia espectral de TDT es aprox 1. 5 (50%) mayor que LTE, resulta que para transmitir la misma cantidad de información que TDT transmite en 108 Mhz, LTE LATAM necesita 108 x 1. 5 = 162 MHZ Con el mismo criterio LTE Europa necesita 96 x 1, 5 = 144 Mhz

El Caso de Alemania para IMT 700 Ref. 4 y 4. 1 Este país tiende a exigir la entrega de 50 Mbit/s POR USUARIO, 20 usuarios simultáneos por Km 2 , en el 50 % de ubicaciones de la celda (P 50) y para ello se requieren 140 (144) mhz de espectro en IMT 700. Esto teniendo en cuenta las siguientes condiciones de calculo de cobertura: Metodo “Okumura Hata” mas 20 db de att. en interiores. Efic. Espectral de 1, 5 b/s/Hz según norma LTE Rel 8 SISO y modelo de célula hexagonal 19 e. Node. B

Si se considera una entrega, menos exigente, de 7, 5 mbit/seg en las mismas condiciones del caso anterior se logra una distancia intersitios de 2500 mts , mas aceptable económicamente como costo de implementación. (Ref. 4 y 4. 1)

Si hacemos un ejemplo practico de 1 celula c/ 2 kms = 1 celula/4 Km 2 : Esto significa que para cubrir la Provincia de Buenos Aires de 307571 Km 2 se necesitarían 76900 sitios, (“Máximo Teórico” porque habrán superficies deshabitadas), con infraestructura completa de torres, casillas, energía, aire acondicionado, además del hardware electrónico. Conclusión en lenguaje practico: El problema que tiene LTE para realizar el mismo servicio de TV que realiza la TVD-T es que necesita una densidad de células que lo hace económicamente impracticable. Ref 4

Concluyendo : “Resumen del problema” : -Para trasmitir un ancho de banda comparable a la TVD actual, LTE necesita una elevada “densidad de células”, debido a la mayor eficiencia espectral de la TVD. -Esto hace que el así llamado IMT-700 Mhz (V. Glosario), sea difícilmente rentable. No obstante, este proyecto esta “solicitando” , y obtenido en parte, el espectro de UHF actualmente de TVD. Ver WRC 2012 y 2015 -Resulta obvio que la entrega del espectro de TVD UHF a un sistema pago hará desaparecer plataforma “Gratuita, Masiva y Popular” que es hoy la TVD. “Alternativas en estudio” : 1) CITEL: “Cooperación y Convergencia entre servicios de radiodifusión y servicios móviles usando redes LTE” XXII Reunión del CCP. III 11/2013. Ref 2, 3, 4, 5, 6, 10 2) ACCESO FIJO RADIOELÉCTRICO (FWA) MEDIANTE HAPS. Ref 9 3) “ITU”-”UTN FRAvellaneda” redes super densas. Ref 12

Alternativa 1 “Cooperacion IMT-TVD”-IBC 2013(Amsterdam) Esta solución es parte de la así llamada “Dynamic Broadcasting” y “Tower Overlay “ ya que permite, en el lado transmisión, variar los parámetros en función de las plataformas a Trasmitir

Esquemáticamente el sistema funciona así Ref. 15 Los frames FEF transmiten el esquema de modulación correspondiente a recepción móvil (Dynamic Broadcasting). Los Receptores deben ser aptos para recibir el stream DVB-T 2 y demodular los FEF

Pruebas en IBC 2013 Realizadas por la Universidad de Braunschweig. Trasmitiendo en DVB-T 2 una señal de HDTV más LTE A+ para recepción móvil. ver Ref. 2, 3, 4, 5, 6, 10, 13 La DEMO utiliza DVB-T 2 como transporte del “Down Link” (DL) de LTE-A + El modulador hibrido genera una señal DVB-T 2 con la informacion LTE-A+ embebidas en los Frames de Futura Expansión (FEF) previstos por la norma DVB-T 2.

Alternativa 2 : High Altitude Platforms ref 9 Esta solución reduce la densidad de celdas por KM 2

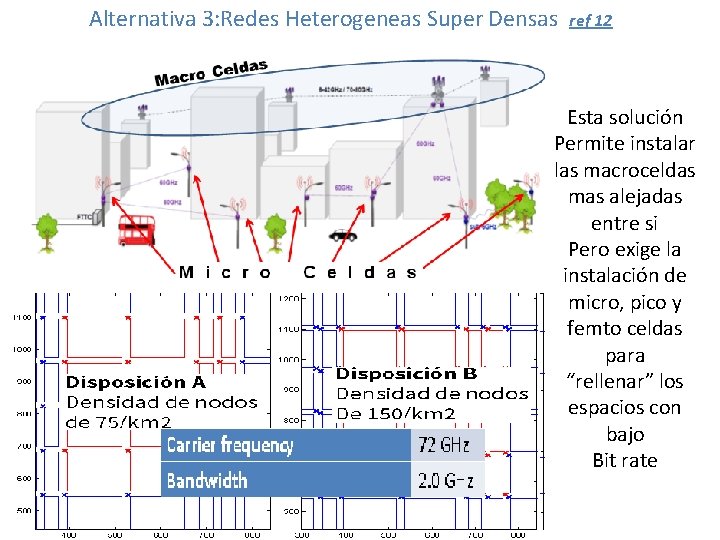

Alternativa 3: Redes Heterogeneas Super Densas ref 12 Esta solución Permite instalar las macroceldas mas alejadas entre si Pero exige la instalación de micro, pico y femto celdas para “rellenar” los espacios con bajo Bit rate

Para mayor información sobre el tema espectro UHF TVD Vs. LTE ver video de 40 minutos del 17 06 2015: https: //vimeo. com/131293585 PREGUNTAS ?

Tercera y ultima parte Parte: La seguridad en las Redes. Ataques cibernéticos: Seguridad Informática Duración Aproximada : 15 minutos

Nota importante : Esta parte es SOLO a titulo informativo a los efectos que el futuro profesional comprenda la importancia del tema y lo profundice con seriedad. Esta disciplina ha adquirido importancia GEOPOLITICA TRASCENDENTAL. Tanto del punto de vista Internacional como Nacional, ya sea Publico o Privado. Los ataques cruzados crecerán a ritmo “exponencial”, siguiendo, como mínimo, el crecimiento del sector.

La Seguridad en las Redes e Informática Bibliografía: https: //www. akamai. com/us/en/cloud-security. jsp 1) Akamai: “ 2015 -how-to-evaluate-ddos-mitigation-providers. pdf” 2) www. Hacer: “Computer Network Attack” 3) Guerra Informática ; Ing. Claudio Lopez Boletín del Centro Naval Número 817 Mayo/agosto de 2007. 4)Web sens security labs. pdf (ataques a sistemas financieros) 5)https: //es. wikipedia. org/w/index. php? title=Prueba_de_trabajo& redirect=no

-Glosario: La seguridad en las redes : Do. S: Denial of service=Denegación del servicio DDo. S : Distributed Denial of Service FIREWALL: Programa informático que controla el acceso de una computadora a la red y de elementos de la red a la computadora, por motivos de seguridad. NAC : (network access control o network admission control): NGFW: Next Generation Fire Wall POW: Proof Of Work : Contramedida Do. S y Spam. SWG: (Secure Web gateways) Secure Web Gateway protege los PC durante el “Web-surfing” URL: Uniform Resource Locator (Localizador Uniforme de Recursos)

-Definición: La seguridad informática es la disciplina que garantiza el funcionamiento estable y continuo de los sistemas informáticos, tanto en condiciones previstas como contingentes: El activo a proteger es la Información, dentro del sistema. -Otras amenazas que indirectamente podrían influir en la información: Ataques físicos (vandalismo, terrorismo, etc. ) Accidentes naturales (terremotos, inundaciones, incendios etc. ) Infidelidad de los colaboradores. -Para mas claridad de lo que el profesional puede encontrar como ataque veamos el próximo slide

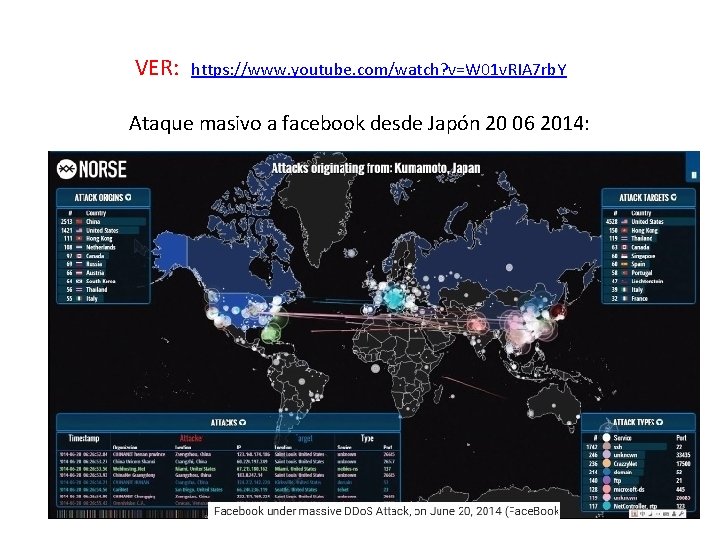

VER: https: //www. youtube. com/watch? v=W 01 v. RIA 7 rb. Y Ataque masivo a facebook desde Japón 20 06 2014:

Tipos de ataques : -Interrupción: no se puede acceder a la información. Se ponen en riesgo la accesibilidad y/o la disponibilidad. -Intercepción: acceso no autorizado. Se pone en riesgo la confidencialidad. -Adulteración: se modifica la información. Se ponen en riesgo la integridad y la autenticidad. Facilitan los ataques : -La desidia y/o excesiva confianza : No se aplican medidas de seguridad ; se pone en riesgo todo. -La falta de idoneidad: se cometen errores de configuración; se pone en riesgo todo.

Acciones a seguir: -Preventivas: Ajustarse a normas, aplicar procedimientos y actualizaciones confiables, realizar “Back Ups” de la información, ejecutar controles. Contar con diseñadores de estrategias imaginativos y buenos intérpretes de los registros. -Correctivas: Desafectar zona atacada, reemplazar por copia saludable. -Posteriores: Acciones administrativas internas (determinar responsabilidades) y legales (acciones contra externos).

Ataque y defensa de sistemas financieros: REF 4 Los ataques a los sistemas financieros son importantes porque “ahí está el dinero” y se puede causar mucho daño al país u organización atacada. Los ataques son un 300% más frecuentes que en otras industrias. El origen geográfico de los ataques muta constantemente: en los últimos cinco años : El top-five de países atacantes ha estado ocupado por quince países distintos. Esto indica la importancia global de este tipo de ataques Los principales malwares del sector son: Rerdom, Vawtrack y Geodo. Crece el uso de typosquatting contra el sector financiero. Typosquatting es una técnica que permite conocer errores tipográficos habituales y hace que el navegador NO advierta al usuario cuando tipea mal una URL y directamente lo lleva a un sitio malicioso.

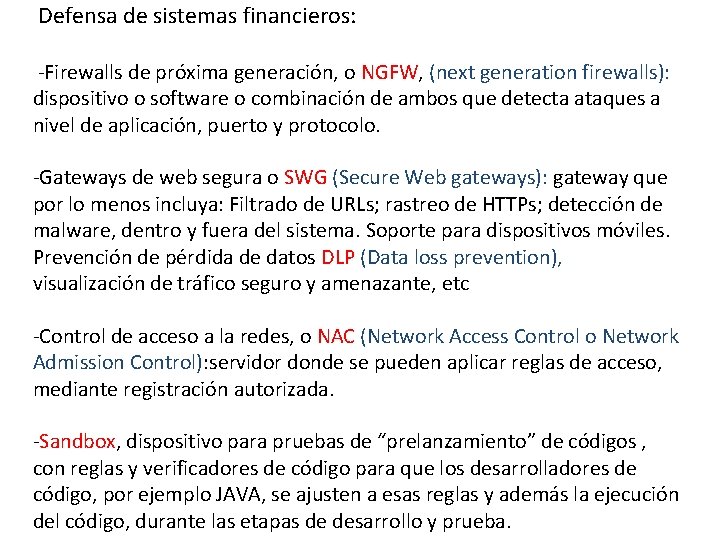

Defensa de sistemas financieros: -Firewalls de próxima generación, o NGFW, (next generation firewalls): dispositivo o software o combinación de ambos que detecta ataques a nivel de aplicación, puerto y protocolo. -Gateways de web segura o SWG (Secure Web gateways): gateway que por lo menos incluya: Filtrado de URLs; rastreo de HTTPs; detección de malware, dentro y fuera del sistema. Soporte para dispositivos móviles. Prevención de pérdida de datos DLP (Data loss prevention), visualización de tráfico seguro y amenazante, etc -Control de acceso a la redes, o NAC (Network Access Control o Network Admission Control): servidor donde se pueden aplicar reglas de acceso, mediante registración autorizada. -Sandbox, dispositivo para pruebas de “prelanzamiento” de códigos , con reglas y verificadores de código para que los desarrolladores de código, por ejemplo JAVA, se ajusten a esas reglas y además la ejecución del código, durante las etapas de desarrollo y prueba.

Para finalizar : Ejemplo de ataque Geopolitico: Ataques a la red de Internet de Corea del Norte en 12/14 : VER: “bloqueo de internet en corea del norte diciembre 2014”
