UTN Facultad Regional Paraná TRABAJO FINAL TECNICATURA SUPERIOR EN EQUIPOS VIALES, MINEROS Y AGRICOLAS Campaña de siembra, trilla, fertilización y pulverización de soja, trigo y maíz Micheloud Santiago Lorenzo
INTRODUCCION En este trabajo lo que se busca es que todos los equipos agrícolas cumplan sus tareas correspondientes, evitando paradas inútiles por fallas inesperadas o por mal mantenimiento Mantenimiento correctivo Plan de mantenimiento
Problemática Se trabajara un área de 3500 Ha donde se realizara siembra, fertilización, pulverización y trilla de trigo, soja y maíz. El establecimiento se encuentra en la zona de Espinillo, provincia de Entre Ríos, Argentina
PLAN DE TRABAJO Soja (grano grueso) Trigo(grano fino) Maíz (grano grueso) Barbecho Siembra Control de malezas Control de plagas Trilla fertilizacion Trilla
Equipos involucrados Barbecho, control de plagas y control de malezas Metalfor 2800 ………………. . . …… 1 Metalfor 2500 ……………………. . 1 Tanque de agua …………………. . . 1 Tanque de agua
Siembra de grano fino Valtra BH 160…………………………………. 2 Tanzi 650……………………………………. 2 Valtra BH 144…………………………………. 1 Gimetal 1800 ………………………………… 1 Bh 160 Tanzi 6750 Valtra BH 144 Gimetal 1800
Trilla Challenger 520 ……………………………. . . 2 Valtra BH 160 ………………………………. . . 2 Tolva BMB …………………………………. 2 Challenger 520 Valtra BH 160 Tolva. BMB
Fertilizacion Valtra BH 160 ……………………………. . 1 Gimetal 1500 ……………………………. . 1 Valtra BH 144 Gimetal 1500
Equipos que se utilizan en todas las operaciones Tanque de gasoil Casilla
Tiempo estimados de trabajo Pulverización A=Ancho de botalon: 28 m A=Ancho de botalon: 25 m v=Velocidad : 16 Km/h V=Velocidad : 16 Km/h Indice de tiempo efectivo= 0. 6 Ha/h =x (A*V)*0. 6=X (28 m*16000 m/h)*0. 6 =268800 m 2 /h (25 m*16000 m/h)*0. 6 2400000 m 2 /h 1 Ha______________10000 m 2 /h X=26. 88 Ha/h ______268800 m 2 /h X=24 Ha/h ______240000 m 2 /h
Soja : 3000 Ha * 3 aplicaciones Trigo : 3000 Ha * 2 aplicaciones Maiz : 500 Ha * 2 aplicaciones Total = 19000 Ha Entre las dos maquinas hacen 50. 88 Ha/h 19000 Ha / 50. 88 Ha/h = 373. 4 h

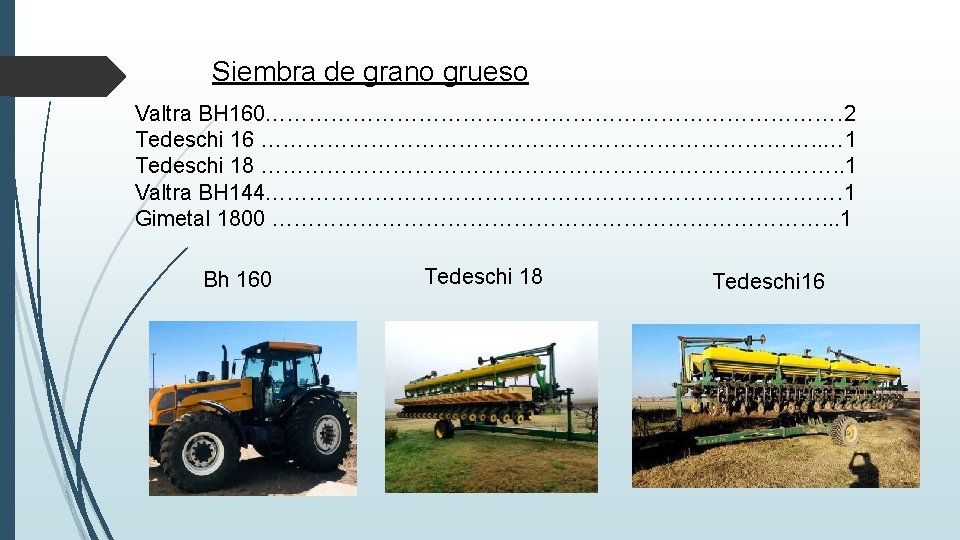

Siembra de grano gruesa Tedeschi 16 Tedeschi 18 A = Ancho 16 surcos a 0. 52 m A = Ancho 18 surcos a 0. 52 m V = velocidad deavance 8 Km/h Indice de tiempo efectivo 0. 7 16 * 0. 52 =8. 32 m 18 * 0. 52 =9. 36 m (8. 32 m * 8000 m/h ) * 0. 7 = 46592 m 2 /h (9. 36 m * 8000 m/h ) * 0. 7 = 52316 m 2 /h 1 Ha________________10000 m 2 X=4. 65 Ha/h_____46592 m 2 /h X=5. 23 Ha/h_____5231 m 2 /h
Soja 3000 Ha Maíz 500 Ha total = 3500 Ha entre las dos maquinas hacen 9. 88 Ha/h 3500 Ha / 9. 88 Ha/h = 354. 2 h
Siembra grano fino Tanzi 6750(2) A = Ancho 36 surcos a 0. 19 m B = velocidad deavance 8 Km/h Indice de tiempo efectivo 0. 7 36 * 0. 19=6. 84 m (6. 84 m * 8000 m/h ) * 0. 7 = 38304 m 2 /h 1 Ha________10000 m 2 X=3. 83 Ha/h_____38304 m 2 /h Trigo 3000 Ha Entre las dos maquinas 7. 65 Ha/h 3000 Ha / 7. 65 Ha/h = 393 h
Trilla Challenger 520 (2) Ancho de corte 9. 14 m Velocidad 7 Km/h (9. 14 m*7000 m/h)*0. 7 = 44786 m 2/h 1 Ha ___________10000 m 2 x=4. 47 Ha/h________44786 m 2/h Soja 3000 Ha Trigo 3000 Ha Total 6000 Ha Entre las dos maquinas hacen 8. 94 Ha/h 6000 Ha / 8. 94 Ha/h= 671. 1 h
Challenger 520 (2) Ancho de corte 6. 76 m Velocidad 7 Km/h (6. 76 m*7000 m/h)*0. 7 = 33124 m 2/h 1 Ha ___________10000 m 2 x=3. 31 Ha/h________33124 m 2/h Maíz 500 Ha Entre las dos maquinas hacen 6. 62 Ha/h 500 Ha / 6. 62 Ha/h = 75. 5 h
Tractor con tolva La distancia que recorre entre la cosechadora hasta el camión (generalmente en lapuntaa del lote) es de 0. 6 Km promedio a una velocidad 10 Km/h Capacidad de carga 15 Tn El rendimiento del trigo y soja es de 2. 5 Tn/Ha y del maíz 7 Tn/Ha Tractor = cantidad de granos *distancia + granos totales * 1. 2 con Tolva capacidad tolva * velocidad apacidad de descarga
Soja 2. 5 Tn/Ha * 3000 Ha = 7500 Tn Trigo 2. 5 Tn/Ha * 3000 Ha = 7500 Tn Maíz 7 Tn/Ha * 7000 Ha = 3500 Tn Total degranos = 18500 Tractor = 18500 Tn * 0. 6 Km + 18500 Tn 15 Tn * 10 Km/h 120 Tn/h * 1. 2 = 273. 7 h
Calculo de semillas en la siembra Se envían muestras a un laboratorio para su análisis El éxito de un análisis dependerá de muestreo del lote Cantidad a granel N°de muestras primarias Hasta 500 Kg Al menos 5 muestras Kg: 501 a 3000 1 muestra cada 300 kg Kg: 3001 a 20000 1 muestra cada 500 Kg Kg: 20001º mas 1 muestra cada 700 Kg
Soja La población que se quiere lograr es de 300 mil plantas/Ha Pureza 98% Poder germintivo 94% Eficiencia de implantación 95% Calculo plantas / pureza /poder germinativo / eficiencia de implantación= semillas 300 / 0. 98 =306. 1 / 0. 94 = 325. 6 / 0. 95 = 342. 8 mil semillas El peso de 1000 semillas de soja ronda los 160 g 342. 8 mil * 160 g = 54848 g 1000 g_______1 Kg 54848 g______=54. 8 Kg 54. 8 Kg/Ha * 3000 Ha = 164400 Kg

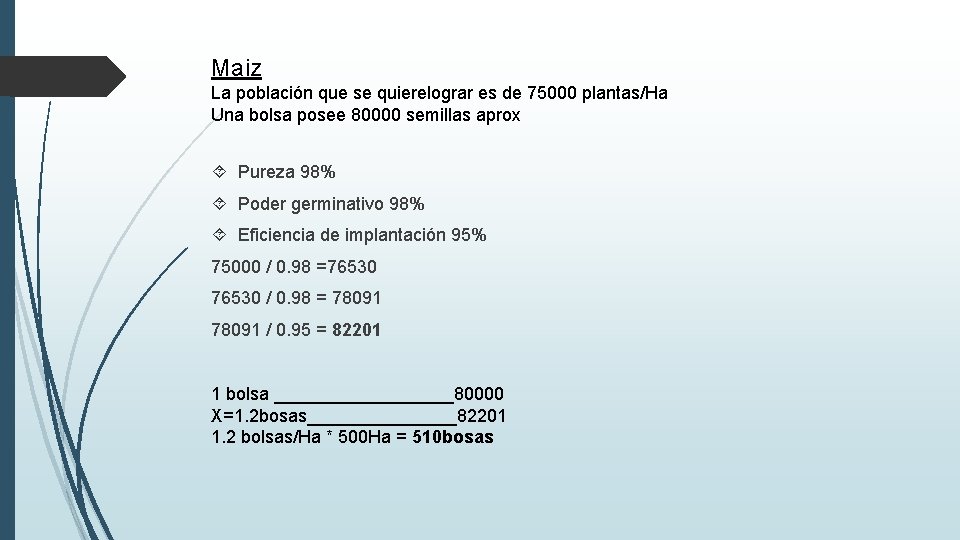

Maiz La población que se quierelograr es de 75000 plantas/Ha Una bolsa posee 80000 semillas aprox Pureza 98% Poder germinativo 98% Eficiencia de implantación 95% 75000 / 0. 98 =76530 / 0. 98 = 78091 / 0. 95 = 82201 1 bolsa _________80000 X=1. 2 bosas________82201 1. 2 bolsas/Ha * 500 Ha = 510 bosas
Trigo Ciclo de cultivo Poblacion objetivo Plantas/m lineal Plantas/ m 2 Largo 30 -35 180 Medio 35 -40 200 Corto 40 -45 225 Pureza 80% Poder germinativo 90% Eficiencia de implantaion 95% 1000 semillas_______32 g 225 semillas ______x= 7. 2 g 10. 5 g 10000 m 2 1 Kg m 2 1 Ha 1000 g 7. 2 / 0. 8 = 9 9 / 0. 9 = 10 10 / 0. 95 = 10. 5 g = 105 Kg/Ha * 3000 Ha = 315000 Kg
Tractor con guimetal 1800 Soja : 164. 4 Tn Trigo : 315 Tn Total : 479. 4 Tn Tractor = 479. 4 Tn * 1. 5 Km + 479. 4 Tn 15 Tn * 10 Km/h 22. 5 Tn/h * 1. 2 = 31. 3 h
Tabla de estimación de consumo de combustible de maquinas agrícolas Tabla 1 Consumo de gasoil por rango de potencia 120 -140 23. 30 Rango de potencia Consumo en L/h 140 -160 27. 10 30 -40 5. 85 160 -180 30. 90 40 -50 7. 90 180 -200 34. 70 50 -60 9. 90 200 -230 38. 40 60 -70 11. 30 230 -260 43. 90 70 -80 13. 30 80 -90 15. 30 260 -300 49. 00 90 -100 17. 20 300 -350 56. 00 100 -120 19. 50
Tabla 2 Consumo de gasoil en función dela carga del motor Carga del motor % deltotal Consumo horario de Combustible % del total 17 36 33 48 50 61 60 68 67 72 75 77 83 88 100
Consumo de combustible en la trilla Challenger 520 : 340 Hp Maiz : carga de motor 50% 56 * 0. 61 = 34. 1 L/h 34. 1* 37. 7= 1285 L * 2 maquinas= 2570 L Soja : carga motor 67% 56 * 0. 72 =40. 3 L/h * 167. 7 h = 6761 L *2 maquinas= 13522 L Trigo : carga motor= 75% 56* 0. 77 =43. 12 L/h *167. 7 h = 7234 L *2 maquins = 14468 L
SIEMBRA Soja trigo VALTRA BH 165 : 150 Hp con tedeschi 16 75% 27. 1 L/h*0. 77 = 2086 L/h *151. 8 h= 3166. 5 con tedeschi 18 83% Valra BH 165 : 150 Hp Con tanzi 650 carga motor 83% 27. 1 L/h +0. 88 = 23. 84 L/h *393 h= 9369. 1 L * 2 maquinas = 18738. 2 L 27. 1 L/h*0. 88= 23. 84 l/h * 151. 8 = 3620. 2 L Maiz VALTRA BH 165 : 150 Hp con tedeschi 16 75% 27. 1 L/h*0. 77 = 2086 L/h *25. 3 h= 730. 2 L con tedeschi 18 83% 27. 1 L/h*0. 88= 23. 84 l/h * 25. 3 h = 603. 2 L Valtra BH 144 140 Hp Con gimetal 1800: 60% 23. 3 L/h *0. 68 = 15. 8 L/h *31. 3= 494. 5 L
PILVERIZACION SOJA Metalford 2800: 120 hp _ 75% Metalfor 2500 : 100 hp _ 75% 19. 5 L/h *0. 77= 15 L/h *88. 5 h = 1327. 5 L 17. 20 L/h * 0. 77= 13. 2 L/h * 88. 5 h = 1168. 2 L TRIGO 15 L/h *59 h = 885 L 13. 2 L/h * 59 h = 778. 8 L MAIZ 15 L/h *10 h = 150 L 13. 2 L/h * 10 h = 132 L
FERTILIZACION Valtra BH 144 140 hp_ 50% 23. 3 L/h *0. 61 = 14. 2 L *24 H = 340. 8 L
AMORTIZACION A = (VC-VR) / H T A= costo de amortización VC= valor de compra del tractor nuevo VR= valor residull o de venta T= años de vida útil H = horas e trabajo al año

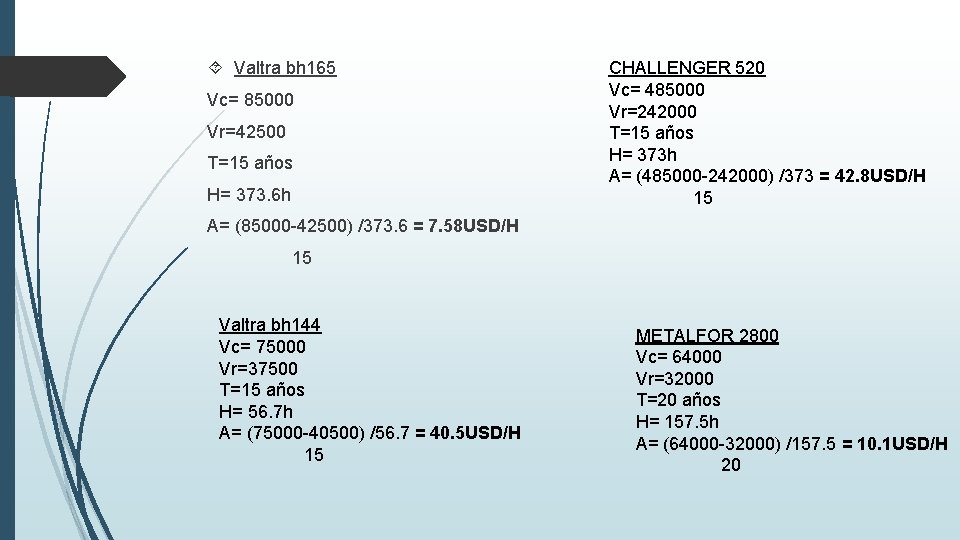

Valtra bh 165 Vc= 85000 Vr=42500 T=15 años H= 373. 6 h CHALLENGER 520 Vc= 485000 Vr=242000 T=15 años H= 373 h A= (485000 -242000) /373 = 42. 8 USD/H 15 A= (85000 -42500) /373. 6 = 7. 58 USD/H 15 Valtra bh 144 Vc= 75000 Vr=37500 T=15 años H= 56. 7 h A= (75000 -40500) /56. 7 = 40. 5 USD/H 15 METALFOR 2800 Vc= 64000 Vr=32000 T=20 años H= 157. 5 h A= (64000 -32000) /157. 5 = 10. 1 USD/H 20
METALFOR 2500 Vc= 48600 Vr=24300 T=20 años H= 157. 5 h TEDESCHI 18 Vc= 32000 Vr=16000 T=20 años H= 177. 1 h A= (32000 -16000) /177. 1 = 4. 5 USD/H 20 A= (48600 -24300) /157. 5 = 7. 7 USD/H 20 TEDESCHI 16 Vc= 26000 Vr=13000 T=20 años H= 177. 1 h A= (26000 -13000) /177. 1 = 3. 6 USD/H 20 TANZI 6750 Vc= 33700 Vr=16850 T=20 años H= 196. 5 h A= (33700 -16850) /196. 5 = 4. 2 USD/H 20
GIMETAL 1800 Vc= 7750 Vr=3875 T=20 años H= 32. 7 h A= (7750 -3875) /32. 7 = 5. 9 USD/H 20 TOLVA BMB Vc= 25000 Vr=12500 T=20 años H= 136. 8 h A= (25000 -12500) /136. 8 = 4. 5 USD/H 20 GIMETAL 1500 Vc= 3750 Vr=1875 T=20 años H= 24 h A= (3750 -1875) /24 = 3. 9 USD/H 20
INTERES (VN/2) * 7% Valtra BH 165 VN= 85000 (85000/2) *0. 7 = 2975 USD / 373. 6 H = 7. 9 USD/H Valtra BH 144 VN= 75000 (75000/2) *0. 7 = 2625 USD / 56. 7 H = 46. 2 USD/H Challenger 520 VN= 485000 (485000/2) *0. 7 = 16975 USD / 373 H = 45. 5 USD/H Metalfor 2800 VN= 64000 (64000/2) *0. 7 = 2240 USD / 157. 5 H = 14. 2 USD/H Metalfor 2800 VN= 48600 (48600/2) *0. 7 = 1701 USD / 157. 5 H = 10. 8 USD/H
Tedeschi 16 VN= 26000 (26000/2) *0. 7 = 910 USD / 177. 1 H = 5. 1 USD/H Tedeschi 18 VN= 32000 (32000/2) *0. 7 = 1120 USD / 177. 1 H = 6. 3 USD/H Tanzi 6750 VN= 33700 (33700/2) *0. 7 = 1179 USD / 196. 5 H = 6 USD/H Gimetal 1500 VN= 3750 (3750/2) *0. 7 = 131. 2 USD / 24 H = 5. 4 USD/H Gimetal 1800 VN= 7750 (7750/2) *0. 7 = 271. 2 USD / 232. 7 H = 8. 2 USD/H Tolva BMB VN= 25000 (25000/2) *0. 7 = 875 USD / 136. 8 H = 6. 3 USD/H
Costo de combustible Costodel gasoil 1 usd el litro Suma d élitros de cmbustible suma de las horas Siembra 6786 + 1333 + 18738 = 35. 9 L/h / 2 tractores = 17. 95 L/h *1 USD/L =17. 95 USD 30. 6 + 50. 6 + 393 Carro semillero 546. 6 = 15. 7 L/h * 1 USD/L = 15. 7 USD 32. 7 Trilla 2570 + 13522 + 14468 = 40. 9 L/h / 2 maquinas = 20. 45 L/h *1 USD/L =20. 45 USD 75. 5 + 335. 5
TOLVA 4516 = 16. 4 L/h / 2 TOLVAS= 8. 2 L/H * 1 USD/L = 8. 2 USD 273. 7 PULVERISADORA 4441. 5 = 14. 1 L/h/ 2 MAQUINAS = 7. 5 L/H * 1 USD/L = 7. 5 USD 315 FERTILIZADORA 194. 7 = 8. 1 L/h * 1 USD/L = 8. 1 USD 24
Costo de reparación y mantenimiento Es el costo del desgaste de los neumáticos, cambio de filtro, aceite, limpieza y averias varias que pueden aparecer Esto se calcula 36% del costo de combustible consumido por el equipo Costo combustible * 0. 36 Valtra BH 165 Con con sembradora: 17. 95 USD/H * 0. 36 = 6. 4 USD/H Con tolva : 8. 2 USD/H * 0. 36 = 2. 9 USD/H Valtra BH 144 Con carro semillero : 15. 7 USD/H * 0. 36 = 5. 6 USD/H Con gimetal 1500: 8. 2 USD/H * 0. 36 = 2. 9 USD/H Challenger 520 12. 3 USD/H * 0. 36 = 4. 4 USD/H
Metalfor 2800 7. 05 USD/H * 0. 36 = 2. 5 USD/H Metalfor 2500 7. 05 USD/H * 0. 36 = 2. 5 USD/H Metalfor 2800 7. 05 USD/H * 0. 36 = 2. 5 USD/H
Mano de obra Un sueldo de un maquinista o tratoriste es de 400 USD mensual y los aportes es el 48% delsueldo 400 USD * 0. 48 = 192 USD + 400 USD = 592 USD * (12 meses + 1 aguinaldo) = 7696 USD/anual 7696 USD * 4 maquinistas = 30784 USD/anual / 2213. 8 H/anuales = 13. 9 USD/H
Costo horario Amortizacion + consumo de combustible + reparación, mantenimiento y limpieza + Interes + mano de obra Valtra BH 165 con tedeschi 16 7. 58 + 3. 6 + 17. 95 + 6. 4 + 7. 9 + 5. 1 + 7. 9+ 13. 9 = 70. 33 usd/h Valtra con tedeschi 18 7. 58 + 4. 5 + 17. 9 + 6. 3 + +7. 9 + 13. 9 = 58. 08 usd/h Valtra con tanzi 6750 7. 58 + 4. 2 + 17. 9 + 6 +7. 9 + 13. 9 = 57. 78 usd/h Valtra con tolva 7. 58 + 4. 5 + 8. 2 + 2. 9 + 13. 9 + 7. 9 + 6. 3 = 51. 28 usd/h
Challenger 520 42. 8 + 12. 3 + 4. 8 + 13. 9 + 45. 5 = 118. 5 usd/h Valtra BH 144 con gimetal 1800 40. 5 + 5. 9 + 8. 2 + 13. 9 + 5. 6 + 15. 7 = 89. 8 usd/h Valtra BH 144 con gimetal 1500 40. 5 + 8. 1 + 2. 9 + 13. 9 + 46. 2 + 5. 4 = 120. 9 usd/h Metalfor 2500 7. 7 + 7. 05 + 2. 5 + 14. 1+ 10. 8 = 42. 15 usd/h Metalfor 2500 10. 1 + 7. 05 + 2. 5 + 14. 1+ 14. 2 = 47. 95 usd/h
Costos Soja Siembra : 70. 33 * 151. 8 h = 10676 usd 58. 08 * 151. 8 h = 8816. 5 usd 19492. 5 usd Pulverizacion: 42. 15 * 88. 5 h = 3730. 2 usd 47. 95 * 88. 5 h = 4243. 5 usd 7973. 7 usd Trilla : 118* 335. 5 h = 39756. 7 51. 28 * 105. 4 h = 5404. 9 4561. 6 usd 19492. 5 usd + 7973. 7 usd + 4561. 6 usd = 32027. 8
Trigo Siembra : 48. 63 * 393 h = 19111. 5 usd Pulverizacion: 42. 15 * 59 h = 2486. 8 usd 47. 95 * 59 h = 2829. 05 usd 5315. 8 usd Trilla : 118* 335. 5 h = 39756. 7 51. 28 * 105. 4 h = 5404. 9 4561. 6 usd 19111. 5 usd + 5315. 8 usd + 4561. 6 usd =6958. 9
Maiz Siembra : 70. 33 * 25. 3 h = 10676 usd 58. 08 * 25. 3 h = 8816. 5 usd 19492. 5 usd Pulverizacion: 42. 15 * 10 h = 421. 5 usd 47. 95 * 10 h = 479. 5 usd 901 usd Trilla : 118* 75. 5 h = 8909 usd 51. 28 * 75. 5 h = 3871. 6 12780. 6 usd 19492. 5 usd + 901 usd + 12780. 6 usd = 32282. 2 usd
Fichas de control Ficha de control Parte diario Valtra BH 165 Hora: ________ Fecha: ____/____ Revisado ( V ) falto revisar ( X ) necesita reparaciones ( R) Revisa nivel del aceite lubricante del motor Revisar nivel del líquido refrigerante del motor Revisar pre-filtro sedimentador Limpiar máscara y núcleo del radiador e intercooler Apriete de las tuercas de las ruedas Engrasar dirección y crucetas
Parte semanal cada 50 H Valtra BH 165 Hora: ________ Fecha: ____/____ Revisado ( V ) falto revisar ( X ) necesita reparaciones ( R) Apriete de las abrazaderas del filtro de aire del sistema de enfriamiento y de combustible Revisar curso libre del pedal del embrague Revisar curso del freno de servicio Revisar curso libre del freno de estacionamiento Revisar nivel del fluido de freno / embrague hidráulico Re apriete de las abrazaderas de las mangueras del sistema hidráulico y de dirección Re apriete de las tuercas de las ruedas Revisar presión de los neumáticos
PM 1 cada 250 H Valtra BH 165 Hora: ________ Fecha: ____/____ Revisado ( V ) falto revisar ( X ) necesita reparaciones ( R) Cambiar filtro de aceite del motor Cambiar filtro doble de combustible Ajustar sistema de enfriamiento del motor Revisar terminales de la batería Fieltro del cojinete del buje guía / rodamiento del embrague doble Revisar nivel de aceite lubricante de la caja de cambios, multiplicador, transmisión final, frenos, TDF e hidráulico. Engrasar los rodamientos del eje trasero Revisar capa protectora de la horquilla del freno Revisar capa protectora de la palanca de marchas y grupo Revisar nivel de aceite lubricante del diferencial y planetario del eje de tracción delantero Limpiar filtro de aire de la cabina Cambiar aceite lubricante del reductor planetario del eje delantero Engrasar el buje del semi eje delantero
MP 2 cada 500 H Valtra BH 165 Hora: ________ Fecha: ____/____ Revisado ( V ) falto revisar ( X ) necesita reparaciones ( R) Revisar y limpiar tapa respiradero de la transmisión Limpiar respiradero del motor Cambiar aceite lubricante de la caja de cambios, multiplicador, transmisión final, frenos y TDF. Cambiar filtro de aceite lubricante de la caja de cambios Ravisar funcionamiento del sistema de aceleración Cambiar aceite del sistema hidráulico
MP 3 cada 1000 H Valtra BH 165 Hora: ________ Fecha: ____/____ Revisado ( V ) falto revisar ( X ) necesita reparaciones ( R) Limpiar filtro de tela del tanque de combustible Limpiar filtro de tela de succión del sistema hidráulico Revisar holguras de las válvulas del motor Cambiar filtro de presión del sistema hidráulico Controlar presión, pulverizado y estanqueidad de los picos de inyección Revisar tensor de las correas Controlar holgura del rotor del turbo alimentador Limpiar sistema de enfriamiento del motor Lavar filtro de recirculación de aire de la cabina Cambiar aceite del sistema hidráulico Revisar y ajustar funcionamiento del sistema de embrague y accionamiento Verificar condiciones de carga del alternador Verificar funcionamiento del motor de arranque Verificar funcionamiento de la caja de cambios y multiplicador Cambiar aceite lubricante del diferencial del eje delantero Verificar funcionamiento del sistema de freno de servicio Lubricación y verificación del eje cardan Lubricación del sistema hidráulico de 3 puntos
