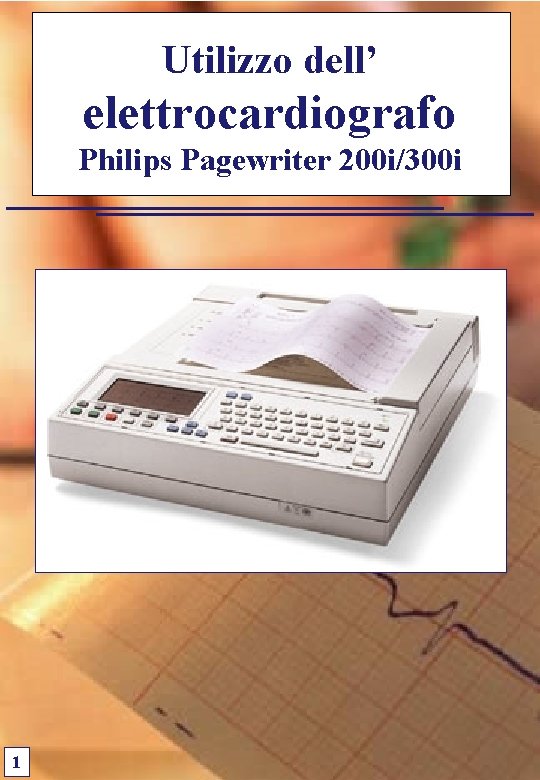

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i 1

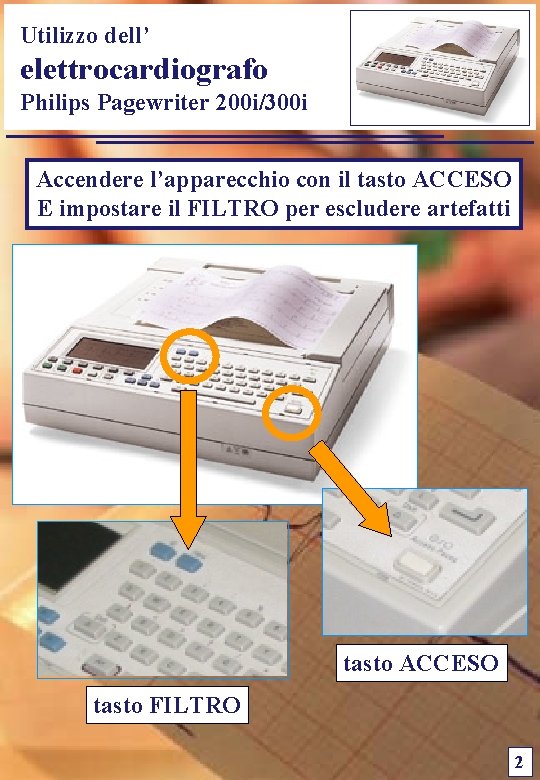

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Accendere l’apparecchio con il tasto ACCESO E impostare il FILTRO per escludere artefatti tasto ACCESO tasto FILTRO 2

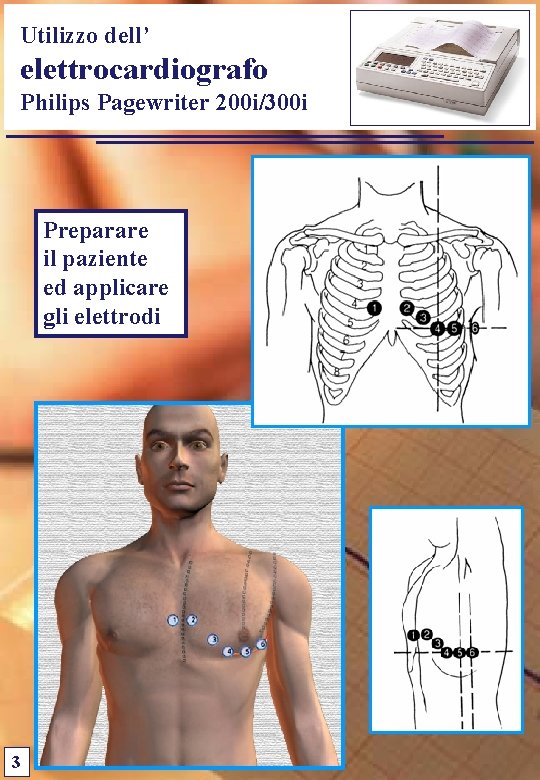

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Preparare il paziente ed applicare gli elettrodi 3

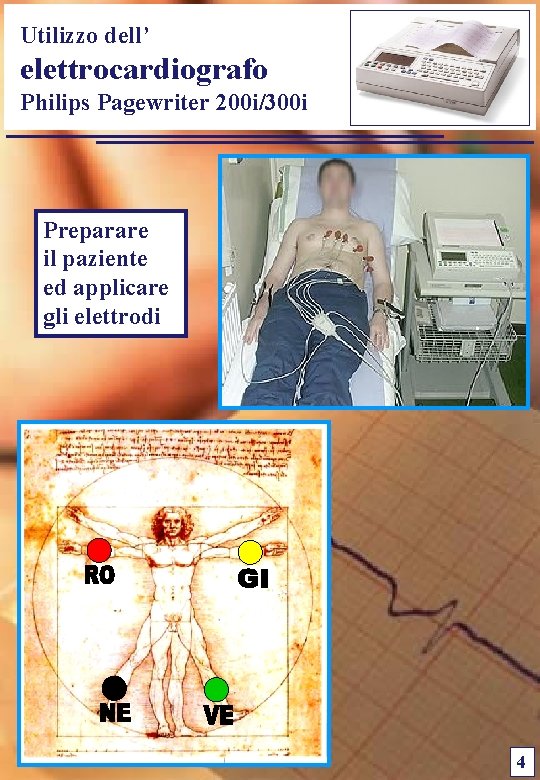

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Preparare il paziente ed applicare gli elettrodi 4

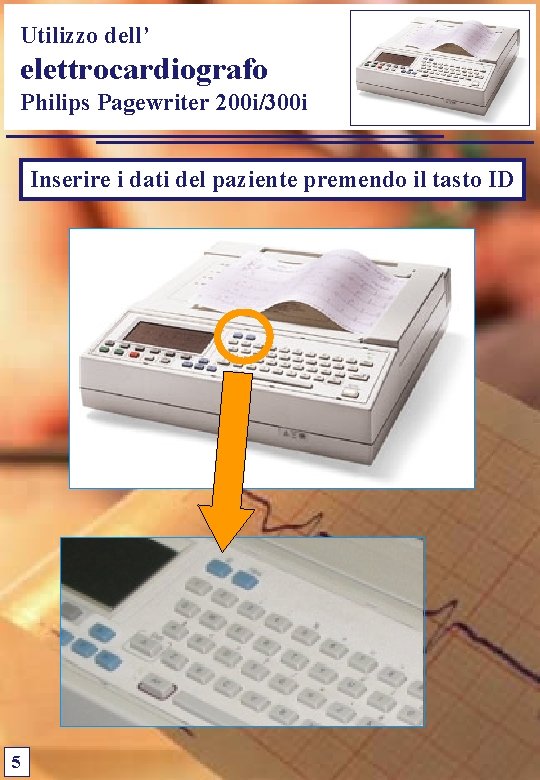

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Inserire i dati del paziente premendo il tasto ID 5

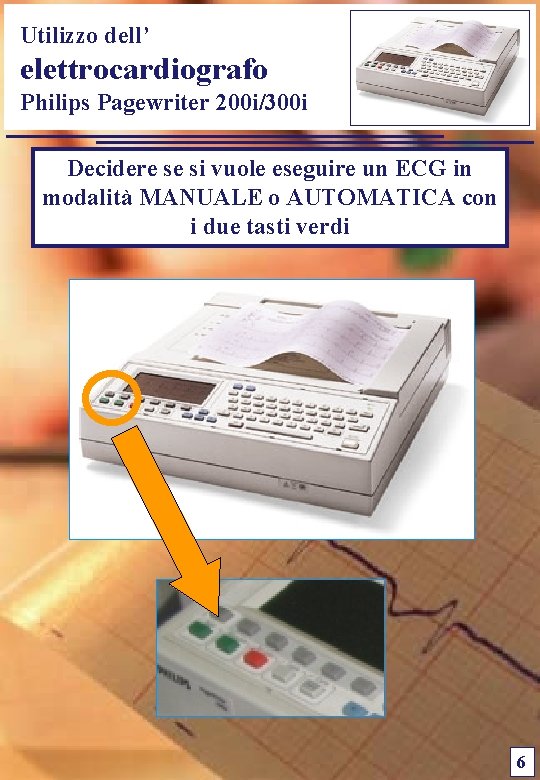

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Decidere se si vuole eseguire un ECG in modalità MANUALE o AUTOMATICA con i due tasti verdi 6

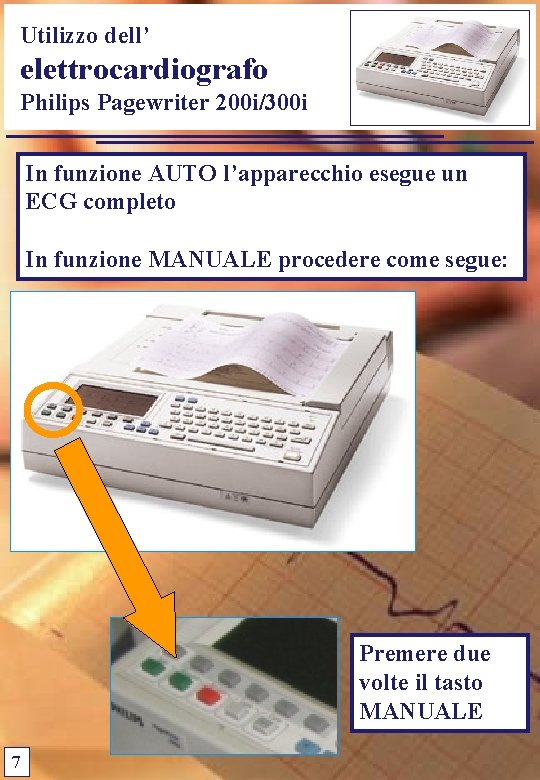

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i In funzione AUTO l’apparecchio esegue un ECG completo In funzione MANUALE procedere come segue: Premere due volte il tasto MANUALE 7

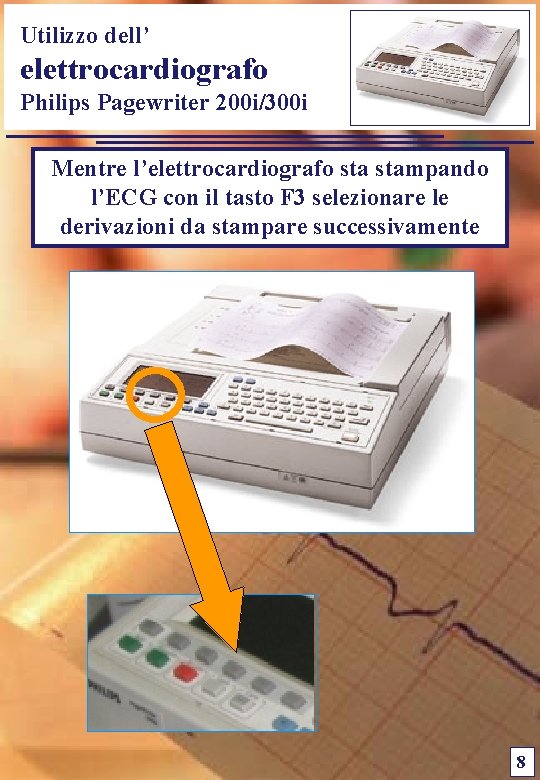

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Mentre l’elettrocardiografo stampando l’ECG con il tasto F 3 selezionare le derivazioni da stampare successivamente 8

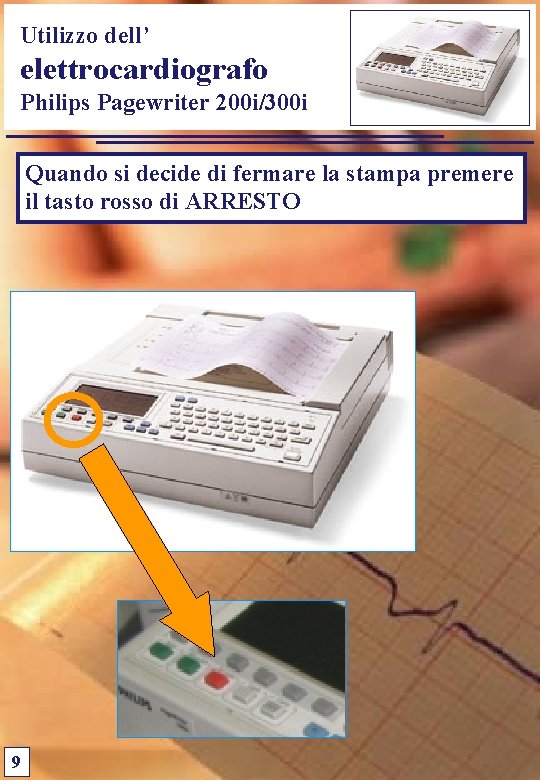

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Quando si decide di fermare la stampa premere il tasto rosso di ARRESTO 9

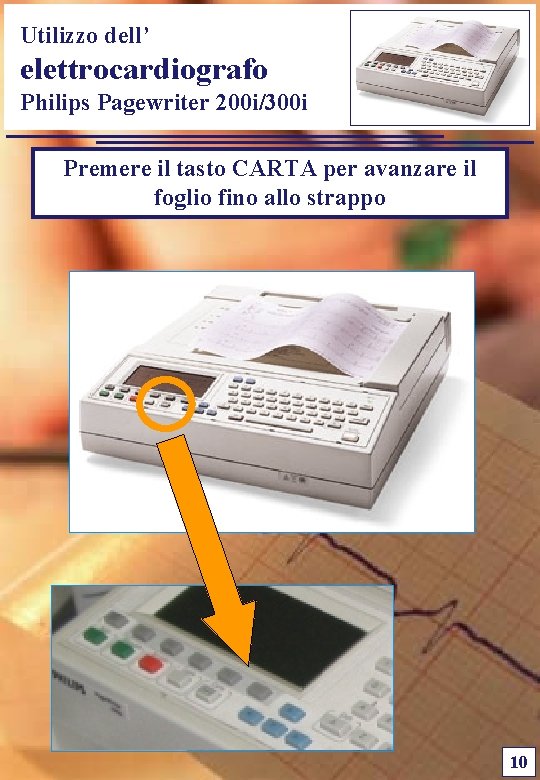

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Premere il tasto CARTA per avanzare il foglio fino allo strappo 10

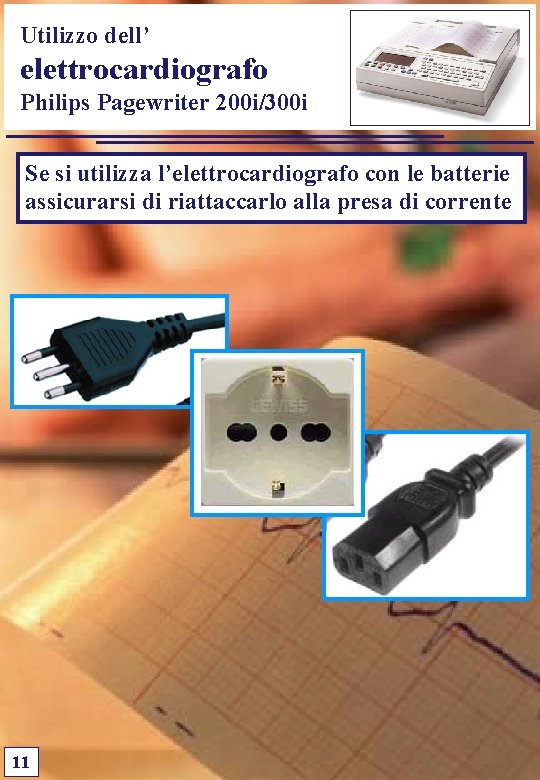

Utilizzo dell’ elettrocardiografo Philips Pagewriter 200 i/300 i Se si utilizza l’elettrocardiografo con le batterie assicurarsi di riattaccarlo alla presa di corrente 11
