Utilización de la Carta de Smith

Introducción Ø La Carta de Smith permite resolver gráficamente problemas de adaptación de impedancias. Ø Su uso está extendido a otras aplicaciones de alta frecuencia: o. Diseño de amplificadores. o. Diseño de osciladores. Ø En la actualidad, la Carta de Smith sigue siendo la representación más habitual de impedancias en circuitos de microondas. Ø La carta se debe a P. H. Smith (1905 -1987). Su origen se remonta a 1939.

Phillip Hagar Smith (29 de abril de 1905, 29 de agosto de 1987) fue un ingeniero eléctrico, conocido principalmente por la invención de la carta de Smith. Se graduó en 1928 en la universidad Tufts. Desarrolló el método gráfico que lleva su nombre mientras trabajaba en Laboratorios Bell. Se retiró en 1970.

Origen de la Carta de Smith Fue inventada por Phillip Smith en 1939 mientras trabajaba para RCA. El motivo que tenía Smith para hacer este diagrama era representar gráficamente las relaciones matemáticas que se podían obtener con una regla de cálculo. La carta de Smith fue desarrollada en los Laboratorios Bell. Debido a los problemas que tenía para calcular la adaptación de las antenas a causa de su gran tamaño, Smith decidió crear una carta para simplificar el trabajo.

De la ecuación de Fleming, y en un esfuerzo por simplificar la solución del problema de la línea de transmisión, desarrolló su primera solución gráfica en la forma de un diagrama rectangular. Phillip persistió en su trabajo y el diagrama fue desarrollado gradualmente con una serie de pasos. La primera carta rectangular fue limitada por la gama de datos que podría acomodar. En 1936 desarrolló un nuevo diagrama que eliminó la mayoría de las dificultades.

La nueva carta era una forma coordinada polar especial en la cual todos los valores de los componentes de la impedancia podrían ser acomodados. Las curvas del cociente constante de la onda de la situación, de la atenuación constante y del coeficiente de reflexión constante eran todos los círculos coaxiales con el centro del diagrama. Las escalas para estos valores no eran lineales, pero eran satisfactorias. Con el tiempo la gente que trabaja en este ámbito propuso las cartas para solucionar problemas de las líneas de transmisión.

Construcción de la Carta de Smith La Carta de Smith es una representación en polares del coeficiente de reflexión de voltaje o corriente o plano y de la resistencia y la reactancia normalizada. Considérese el siguiente circuito:

Impedancia de entrada: Impedancia normalizada: EN GENERAL, se define: Impedancia normalizada en la posición z: con

Como la carga es pasiva:

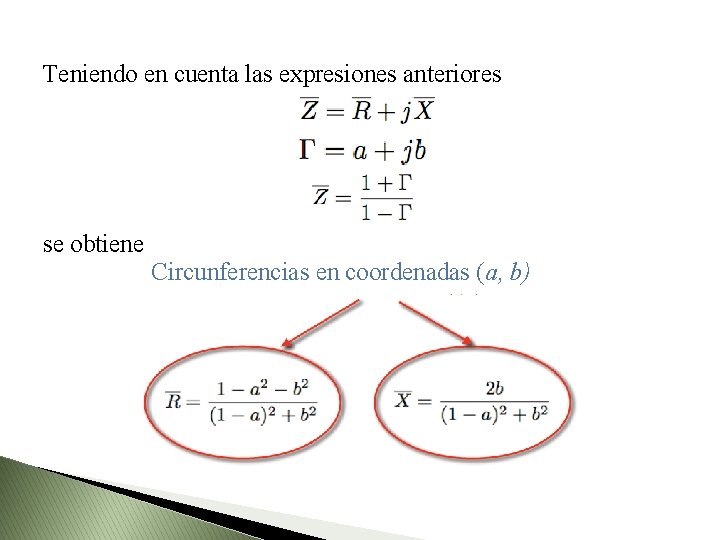

Teniendo en cuenta las expresiones anteriores se obtiene Circunferencias en coordenadas (a, b)

Ecuación de la circunferencia de la PARTE REAL Centro: Radio:

Ejemplo 1: ;

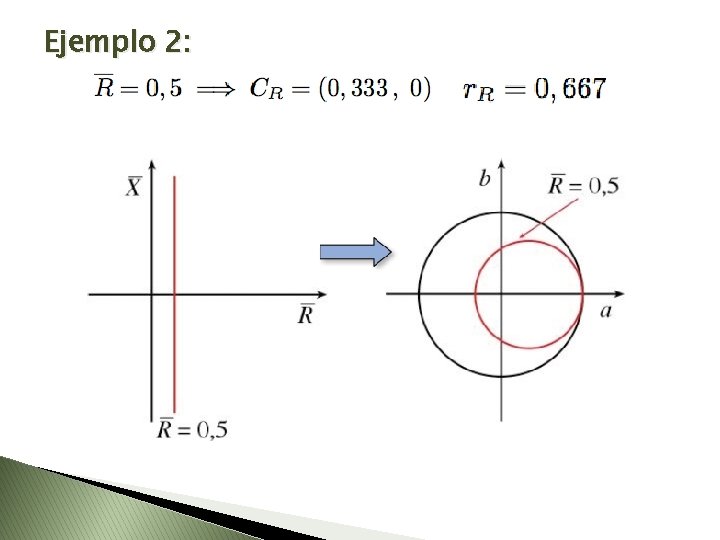

Ejemplo 2:

Ejemplo 3: ;

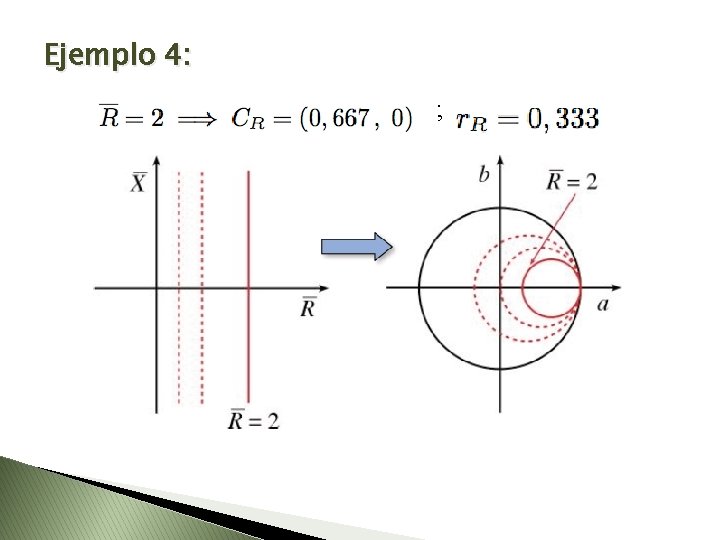

Ejemplo 4: ;

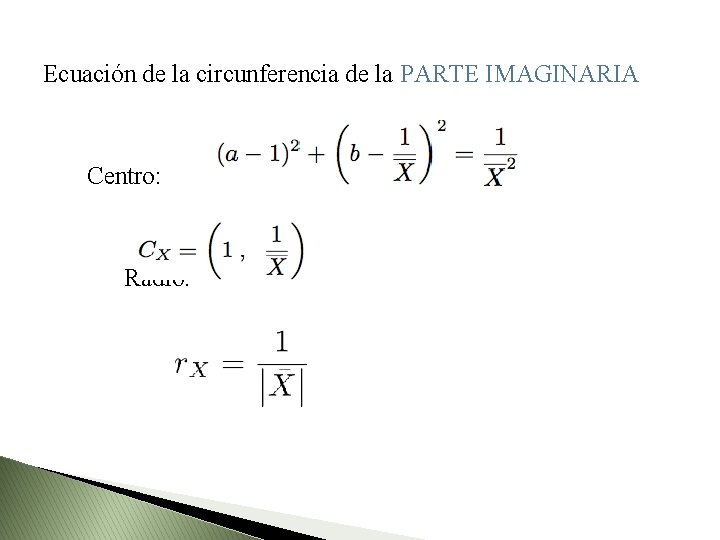

Ecuación de la circunferencia de la PARTE IMAGINARIA Centro: Radio:

Ejemplos:

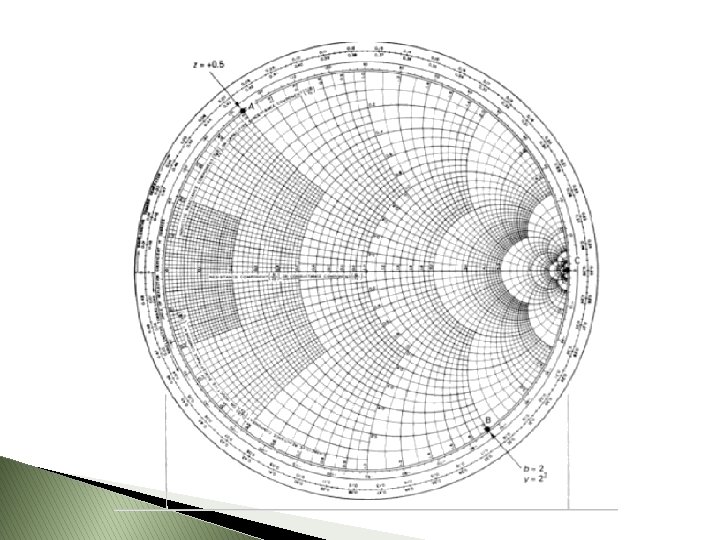

Ejemplo de la Carta de Smith

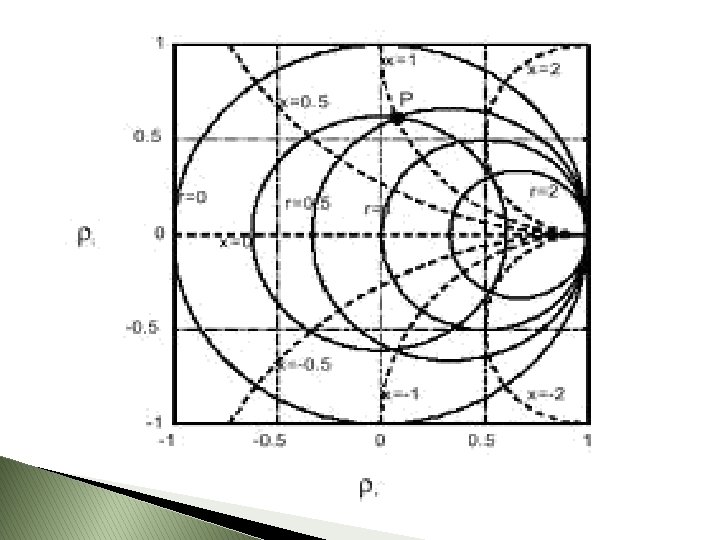

Esencialmente es una representación polar del coeficiente de reflexión ρ : El módulo de ρ se representa como el radio a partir del centro de la carta y su ángulo se mide desde la parte derecha del diámetro horizontal. Como el máximo radio representado en la carta es Por otro lado, -180º ≤ θ ≤ 180º. Cualquier coeficiente de reflexión realizable puede representarse como un único punto en la carta.

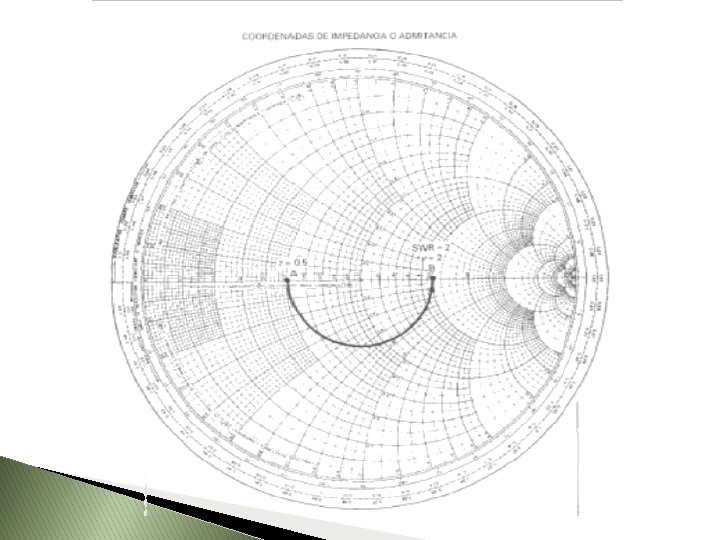

Ej. 1. - En el siguiente ejemplo esboce como se traza la impedancia, la admitancia y la relación de onda estacionaria en la Carta de Smith. Normalizamos la impedancia con: En este caso Z es totalmente resistiva por lo que su trazo cae directamente en el eje horizontal. Se puede obtener la admitancia normalizada con: La relación de onda estacionaria SWR es igual a la Z normalizada

Ej. 2. - Para una impedancia característica inductiva de tenemos: y una carga Como Z es plenamente inductiva su trazo debe caer en el eje R=0, al girar 180˚ se encuentra su admitancia y su SWR.

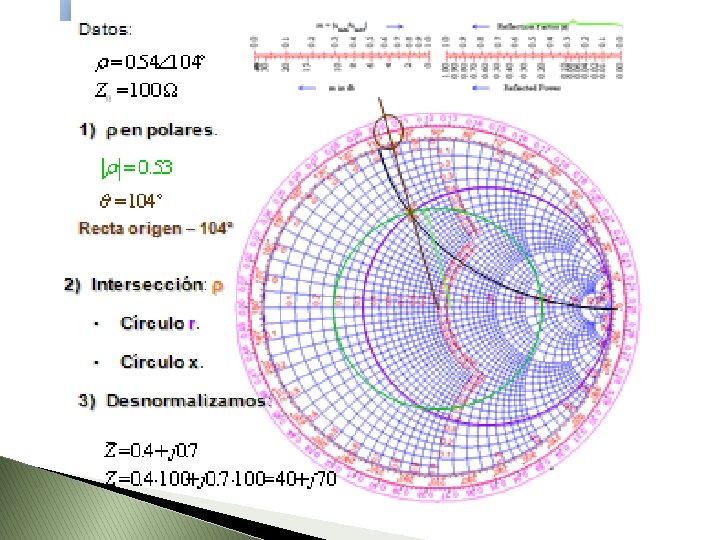

A partir de ρ encontrar Z : 1) Escribimos ρ en forma polar: • Con el módulo encontramos la circunferencia |ρ|=cte Hay que adaptar nuestro valor al escalado de la carta: con la escala de debajo de la carta o con la regla de tres. • Con el ángulo seleccionamos un punto de esa circunferencia utilizando la escala circular de ángulos. 2) Punto de intersección recta ángulo y curva módulo: módulo ρ. Ese punto también se corresponde con la intersección de otras dos curvas: • Circunferencia r=cte. • Circunferencia x=cte. 3) Desnormalizamos:

Puntos de interés: Carga adaptada a la línea: La impedancia de entrada normalizada queda representada en un punto situado sobre el centro de la carta. Línea terminada en cortocircuito: Punto de intersección de las líneas de parte real y parte imaginaria normalizadas iguales a cero: (-1; 0). Línea terminada en circuito abierto: Punto de intersección de las líneas de parte real y parte imaginaria normalizadas que tienden a infinito: (1; 0).

Aplicaciones La carta de Smith es una herramienta gráfica usada para relacionar un coeficiente de reflexión complejo con una impedancia compleja. La carta de Smith se puede utilizar para una variedad de propósitos incluyendo la determinación de la impedancia, emparejar de la impedancia, optimización del ruido, la estabilidad. La carta de Smith es una ingeniosa técnica gráfica que virtualmente evita todas las tediosas operaciones con números complejos. Por ejemplo, se puede determinar la impedancia de entrada a una línea de transmisión dando su longitud eléctrica y su impedancia de carga Es posible extender su uso a líneas con bajas pérdidas.

Aplicación a circuitos de constantes concentradas La carta de Smith no es sólo aplicable a circuitos con líneas. Se puede usar para diseñar circuitos concentrados con la misma simplicidad, como se muestra en los siguientes ejemplos.
