UTILISATION DU CONTRAT DE PHASE DEFINITION DU CONTRAT DE PHASE C’est un document sur

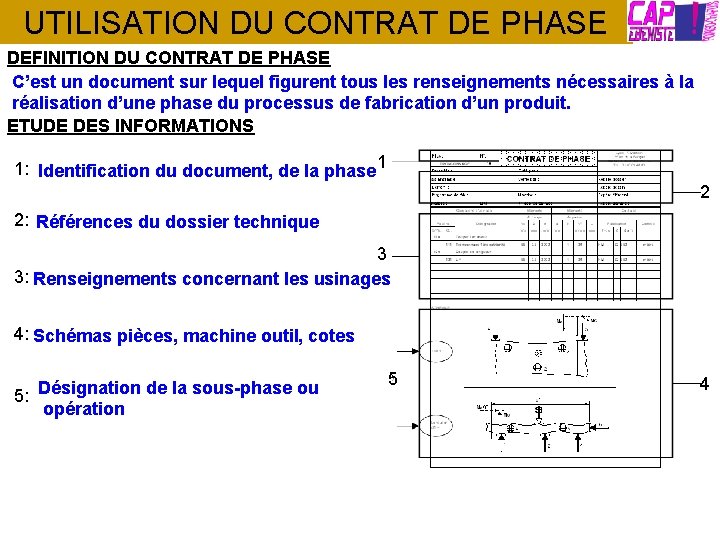

UTILISATION DU CONTRAT DE PHASE DEFINITION DU CONTRAT DE PHASE C’est un document sur lequel figurent tous les renseignements nécessaires à la réalisation d’une phase du processus de fabrication d’un produit. ETUDE DES INFORMATIONS 1: Identification du document, de la phase 1 2 2: Références du dossier technique 3 3: Renseignements concernant les usinages 4: Schémas pièces, machine outil, cotes 5: Désignation de la sous-phase ou opération 5 4

UTILISATION DU CONTRAT DE PHASE PROCEDURE POUR COMPLETER LE CONTRAT DE PHASE IDENTIFICATION :

UTILISATION DU CONTRAT DE PHASE PROCEDURE POUR COMPLETER LE CONTRAT DE PHASE IDENTIFICATION : • On trouve la désignation de la phase et son numéro identiques à ceux du planning de phases. REFERENCES : • Elles sont données dans le dossier technique et/ou déterminées par le professeur. RENSEIGNEMENTS sur les USINAGES : • Ils sont compatibles avec les machines outils utilisées et issus des LOIS d’USINAGE SCHEMAS :

UTILISATION DU CONTRAT DE PHASE Identification des éléments Mouvement d’Avance Surface d’appui brute, 1

UTILISATION DU CONTRAT DE PHASE Identification des éléments Mouvement d’Avance Surface d’appui brute, 1 appui plan SR 1 Surface d’appui brute, ponctuel SR 3, droit ou gauche Point de serrage, manuel ou mécanique 5 appui linéaire non vu SR 2 cf 1 : Cote fabriquée numéro 1, est identique à Cm 1 : cote machine numéro 1

UTILISATION DU CONTRAT DE PHASE Identification des éléments Symbolisation de l’outil de coupe, de

UTILISATION DU CONTRAT DE PHASE Identification des éléments Symbolisation de l’outil de coupe, de son axe et du sens de rotation avec le rappel Mc : mouvement de coupe Rappel : des couleurs peuvent être mises avec la convention suivante : 1. ROUGE pour l’outil, son axe VERT pour le support de pièce MARRON pour la pièce CONCLUSION Il faut remplir le contrat de phase avec soin et précision. C’est un document de référence pour la fabrication de la pièce. Il faut respecter les symboles et les conventions.
