Utilisation de loi dOhm Tableau des grandeurs et

Utilisation de loi d’Ohm Tableau des grandeurs et unités La loi d’Ohm Exercices d’applications

Tableau des grandeurs et unités grandeurs unité I Intensité (…) A …ampère … … … (…) Tension (…) U V … …volt … … (…) Résistance (…) R ohm Ω …… … … (…) A savoir par cœur !!!

La loi d’Ohm Résistance en ohm (Ω) U=R I Intensité en ampère (A) Tension en volt (V)

Exercices d’applications 1. Quelle est la tension aux bornes d’un conducteur ohmique de résistance R = 330 Ω qui est soumis à une intensité de 0, 24 A ? On cherche : U On a : I= Il existe une relation entre U ; R et I : c’est la loi d’ohm U=R I U = 330 0, 24 U = 79, 2 V Il faut remplacer chaque lettre par sa valeur

Exercices d’applications 2. Quelle est la tension aux bornes d’un conducteur ohmique de résistance R = 16 Ω qui est soumis à une intensité de 75 m. A ? On cherche : U On a : I= I = 0, 075 A U=R I U = 16 0, 075 U = 1, 2 V Pour pouvoir utiliser la loi d’ohm, il faut que l’intensité soit en ampère. Il faut donc convertir 75 m. A en A. m dm cm mm A d. A c. A m. A 0 7 5 0 ,

Exercices d’applications 3. Quelle est l’intensité qui traverse un conducteur ohmique de résistance V R = 1, 2 kΩ et dont la tension à ses bornes est 24 V? On cherche : I On a : R = 1 200 Ω U= U=R I 24 = 1200 I Pour pouvoir utiliser la loi d’ohm, il faut que la tension soit en volt et la résistance en ohm Il faut donc convertir 1, 2 kΩ en Ω. km hm dam kΩ hΩ daΩ 2 0 1 , 24 I = 0, 02 A 1200 I m Ω 0

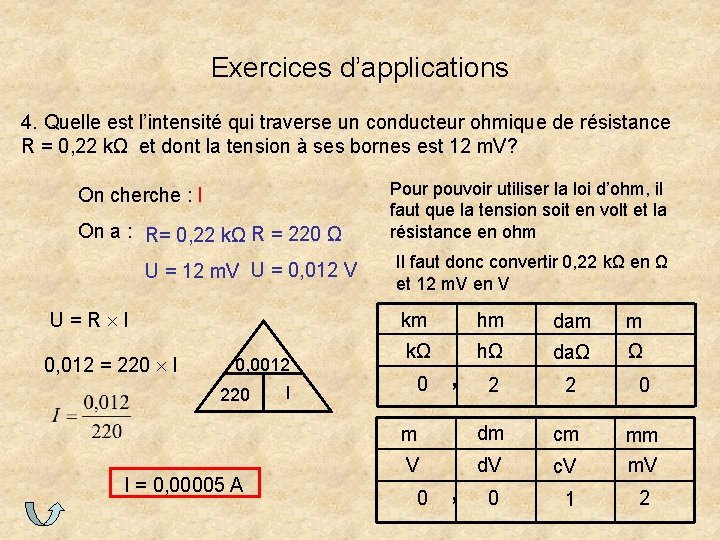

Exercices d’applications 4. Quelle est l’intensité qui traverse un conducteur ohmique de résistance R = 0, 22 kΩ et dont la tension à ses bornes est 12 m. V? On cherche : I On a : R= 0, 22 kΩ R = 220 Ω U = 12 m. V U = 0, 012 V U=R I 0, 012 = 220 I 0, 0012 220 I = 0, 00005 A I Pour pouvoir utiliser la loi d’ohm, il faut que la tension soit en volt et la résistance en ohm Il faut donc convertir 0, 22 kΩ en Ω et 12 m. V en V km hm dam kΩ hΩ daΩ 2 2 0 m dm cm V d. V c. V mm m. V 0 1 2 0 0 , , m Ω
