Uticaj izbora modela struje atmosferskog pražnjenja na određivanje preskočnih napona u slučaju direktnog udara groma u stub AUTORI: Spec. Sc. Marko Bošković dr Vladan Radulović
Modelovanje struje groma •
Modelovanje struje groma •
Pražnjenje u vrh stuba
Metoda destruktivnog efekta 1.
Ulazni podaci • Podrazumijevano je da na visinu prenapona pogođenog stuba ne utiču susjedni stubovi • Uticaj jonizacije tla na visinu prenapona
Rezultati proračuna – 110 k. V
Rezultati proračuna – 220 k. V
Rezultati proračuna - 400 k. V

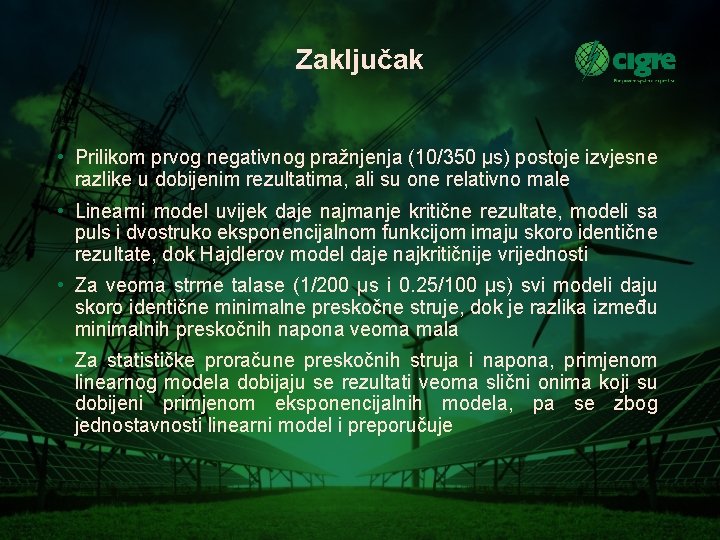

Zaključak • Prilikom prvog negativnog pražnjenja (10/350 μs) postoje izvjesne razlike u dobijenim rezultatima, ali su one relativno male • Linearni model uvijek daje najmanje kritične rezultate, modeli sa puls i dvostruko eksponencijalnom funkcijom imaju skoro identične rezultate, dok Hajdlerov model daje najkritičnije vrijednosti • Za veoma strme talase (1/200 μs i 0. 25/100 μs) svi modeli daju skoro identične minimalne preskočne struje, dok je razlika između minimalnih preskočnih napona veoma mala • Za statističke proračune preskočnih struja i napona, primjenom linearnog modela dobijaju se rezultati veoma slični onima koji su dobijeni primjenom eksponencijalnih modela, pa se zbog jednostavnosti linearni model i preporučuje
