UTICAJ HOMOGENIZACIJE NA STRUKTURU TOPLO VALJANIH AlMg LEGURA

UTICAJ HOMOGENIZACIJE NA STRUKTURU TOPLO VALJANIH Al-Mg LEGURA ZA BRODOGRADNJU E. Romhanji, M. Popović, D. Glišić, T. Radetić Tehnološko-metalurški fakultet, Univerzitet u Beogradu R. Dodok, B. Milović, D. Jovanović Valjaonica aluminijuma Impol-Seval Ministarstvo nauke Republike Srbije 1

Al-Mg legure za brodogradnju o Standardne legure za brodogradnju: n Serija 5000 (Al-Mg) – limovi i trake o 5083, 5086, 5754, 5052, 5454, 5456. n Serija 6000 (Al-Mg-Si) – profili i šipke o 6005, 6061, 6082. 2

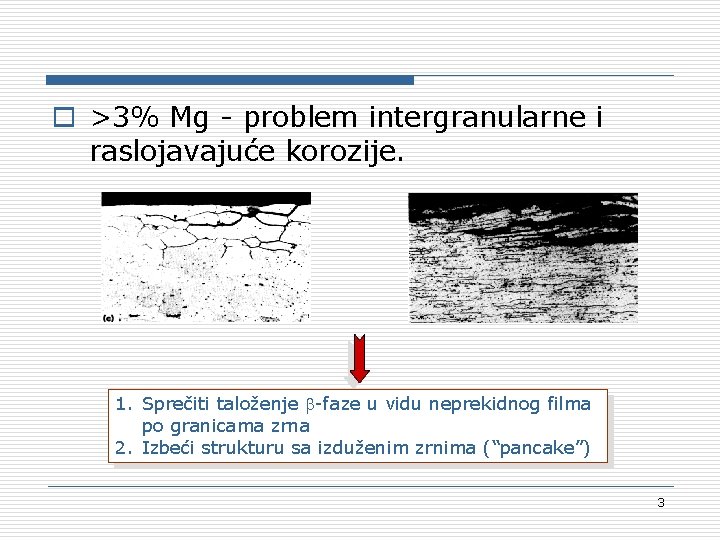

o >3% Mg - problem intergranularne i raslojavajuće korozije. 1. Sprečiti taloženje -faze u vidu neprekidnog filma po granicama zrna 2. Izbeći strukturu sa izduženim zrnima (“pancake”) 3

Mogućnost poboljšanja osobina o Dodatak Zn i Cu n kontrola raspodele -faze po granicama zrna n promena kinetike taloženja -faze o Dodatak Zr n otežava rekristalizaciju i stvaranje prskotina pri zavarivanju o Homogena rekristalisana mikrostruktura TV trake n Ubrzana rekristalizacija u procesu toplog valjanja 4

Materijal Mg Mn Cu Fe 5083 4, 63 0, 71 0, 009 0, 261 0, 0936 0, 0148 0, 092 0, 0003 0, 117 - +Zn 4, 83 0, 85 0, 017 0, 315 0, 109 +Zn+Zr 4, 89 0, 77 0, 0078 0, 3 Si 0, 113 Zn Cr Na Ti Zr 0, 167 0, 11 0, 0003 0, 0048 0, 009 0, 145 0, 106 0, 0003 0, 0073 0, 153 5

Homogenizacija o Zavisnost električnog otpora od temperature homogenizacije 565°C/6 h (35°C/h) + 460°C/6 h 6

Termo-mehanički režim 7

Mikrostruktura TV trake 5083 +Zn+Zr TV 65% 8

TEM +Zn+Zr 9

Rezime o Ubrzana rekristalizacija posle “heterogenizacije” o Legura sa Zn potpuno rekristalizovana o Sitne čestice na bazi Zr blokiraju granice zrna – nepotpuna rekristalizacija 10
