Usporedba ISO OSI modela i TCP/IP modela Tihomir Robotić Strukovna škola Đurđevac

TCP/IP ISO OSI Aplikacijski sloj Protokoli Sloj prikaza Aplikacijski slojevi Sloj sesije (session) Transportni sloj Sloj transporta Sloj mreže Mrežni sloj Mreže Sloj podatkovne veze Sloj veze Fizički sloj Slojevi tijeka podataka

ISO OSI i TCP/IP - sličnosti l Imaju slojeve l Imaju aplikacijske slojeve, ali pružaju drugačije usluge l Usporediv transportni i mrežni sloj l Koriste paketno prespajanje l Mrežni profesionalci moraju poznavati oba modela

ISO OSI i TCP/IP – razlike 1/2 l TCP/IP spaja OSI aplikacijski sloj, sloj prikaza i sesije l TCP/IP spaja OSI sloj veze i fizički sloj u sloj podatkovne veze l TCP/IP izgleda jednostavniji jer ima manje slojeva

ISO OSI i TCP/IP – razlike 2/2 l Kad transportni sloj TCP/IP modela koristi UDP, ne pruža pouzdanu dostavu paketa; Transportni sloj ISO OSI modela UVIJEK pruža pouzdanu dostavu paketa

l Internet je građen na TCP/IP modelu l TCP/IP model ima kredibilitet zbog svojih protokola l OSI model se koristi da bi učenici lakše shvatili proces komunikacije

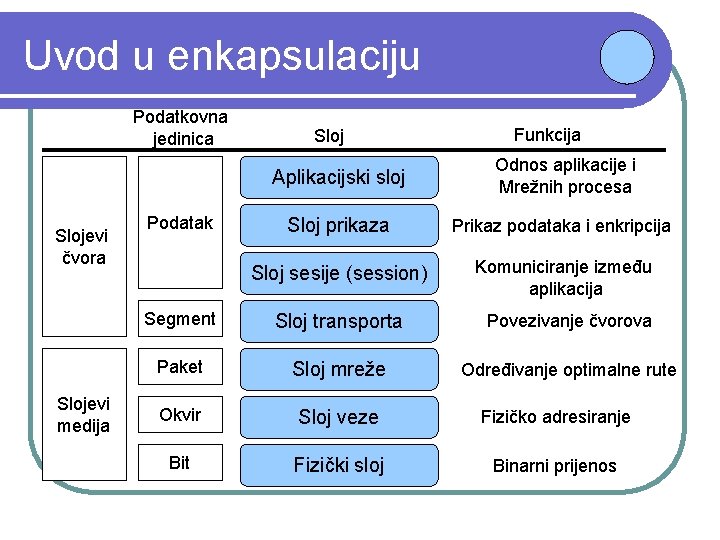

Uvod u enkapsulaciju Podatkovna jedinica Slojevi čvora Slojevi medija Podatak Sloj Funkcija Aplikacijski sloj Odnos aplikacije i Mrežnih procesa Sloj prikaza Prikaz podataka i enkripcija Sloj sesije (session) Komuniciranje između aplikacija Segment Sloj transporta Povezivanje čvorova Paket Sloj mreže Određivanje optimalne rute Okvir Sloj veze Fizičko adresiranje Bit Fizički sloj Binarni prijenos

Enkapsulacija podataka prijenosu l Pojam enkapsulacije l “Umatanje” podataka u protokol

Enkapsulacija podataka prijenosu l Koraci: 1. Aplikacijski sloj, sloj prikaza i sesije kreiraju podatke ovisno o korisničkom unosu l 2. Enkapsulacija počinje na 4. sloju – transportni sloj konvertira podatak u segment tako da dodaje zaglavlje koje sadrži brojeve portova izvora i odredišta l

Enkapsulacija podataka prijenosu l Koraci 3. Mrežni sloj konvertira segment u paket (datagram) tako da dodaje zaglavlje koje sadrži IP adresu izvora i odredišta l 4. Sloj veze konvertira paket u okvir tako da dodaje zaglavlje koje sadrži MAC adresu i FCS (Frame Check Sequence – služi za potvrdu integriteta podataka) l

Enkapsulacija podataka prijenosu l Koraci: l 5. Fizički sloj konvertira okvir u bit i prenosi ga kroz fizički medij (npr. UTP kabel)

Portovi l 3 skupine portova: Poznati portovi l Registrirani portovi l Dinamički/Privatni portovi l

Poznati portovi l FTP port 21 l Telnet port 23 l SMTP port 25 l POP 3 port 110 l HTTP port 80
