Usos termales del agua Consorcio Guaraní
Diagrama de Lindal
Diagrama de Lindal
Clasificación de los recursos geotérmicos Autor Buffer y Cataldi Hochstein Benderritter and Comy Nicholson Axelsson and Gunnlaugsson Recurso de Baja Entalpía < 90 < 125 < 100 150 190 Recurso de Entalpía intermedia 90 – 150 125 – 225 100 – 200 ------- Recurso de Alta Entalpía > 150 > 225 > 200 > 150 Ø 190
Esquema del reservorio
Esquema del pozo Variables de operación

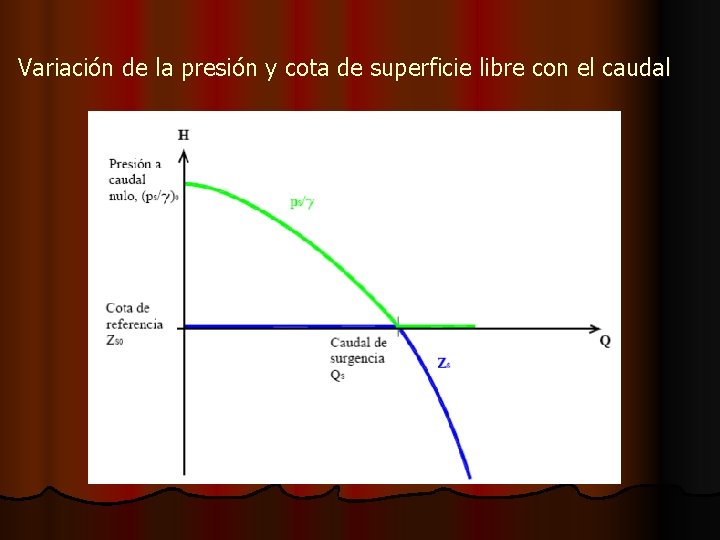

Variación de la presión y cota de superficie libre con el caudal
Diagrama exergético de una utilización geotermal
Información de Petrobras utilizada en el análisis l Curvas de igual temperatura del agua en el reservorio l Curvas de igual cota del techo del acuífero l Curvas de igual altitud l Piezométrica a caudal nulo

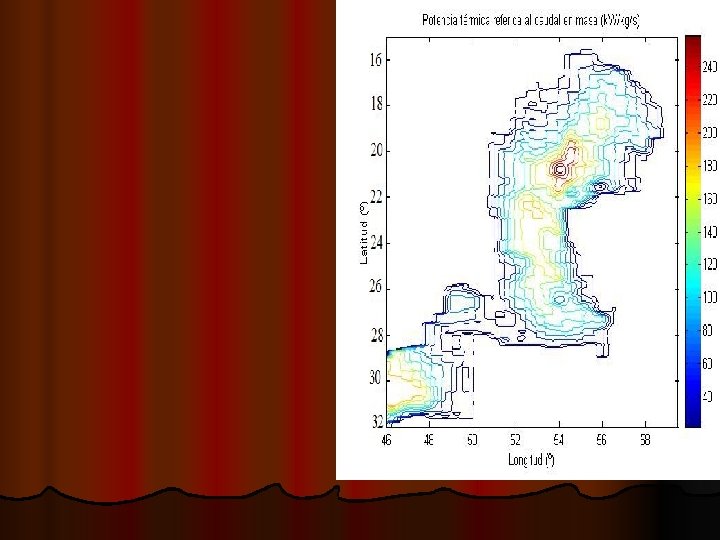

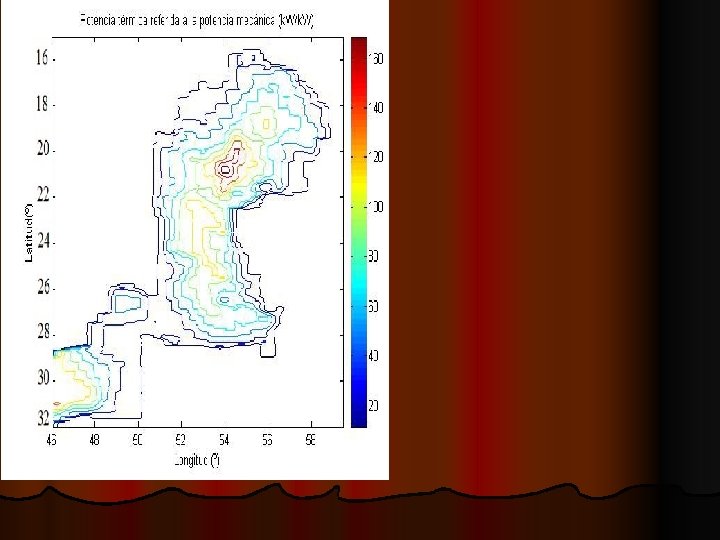

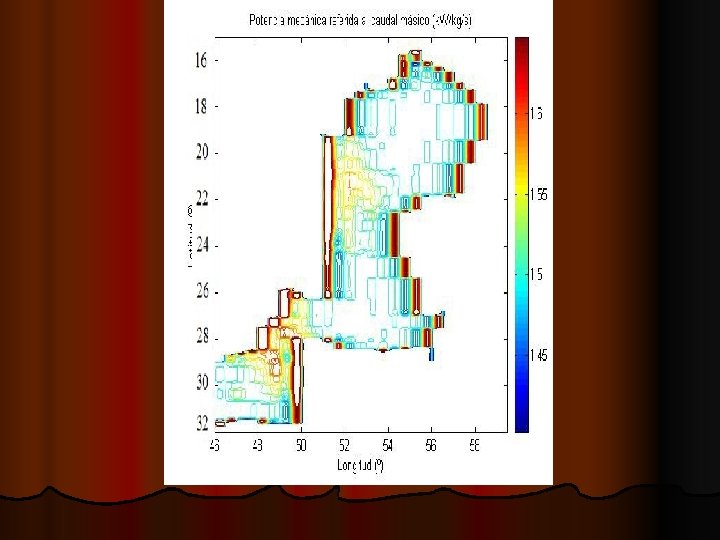

Resultados
Posibilidades de uso l Calefacción directa o a través de bombas de calor en procesos de secado de baja temperatura, calentamiento de invernaderos u otros procesos industriales Ej. : Yerba mate, té y tabaco en Misiones, Corrientes, sur paraguayo y oeste de RS; Producción de cultivos bajo techo en Uruguay, RS, SC y PR
Posibilidades de uso l Refrigeración, mediante sistemas de absorción adecuados para temperaturas inferiores a 80°C Ej. : Mantenimiento de cadena de frío, en SP y N de Brasil
Es recomendable y factible el uso en cadena del agua
Conclusiones l El agua del SAG presenta temperaturas entre 25ºC y 80ºC, lo cual da lugar a potencias térmicas específicas al caudal másico disponibles entre 40 k. W/(kg/s) y 240 k. W/(kg/s) l La extracción de este nivel de potencias referidas al gasto másico extraído resulta entre 1. 3 k. W/(kg/s) y 1. 7 k. W/(kg/s). l Estos niveles de temperatura serían adecuados para alimentar, principalmente, procesos de calefacción l En la zona donde se tiene el mayor tenor entálpico, ubicada en el estado de San Pablo en Brasil, se podría utilizar para alimentar procesos de refrigeración l Es factible la utilización de energía geotérmica en la modalidad de cascada para calefaccionar invernaderos y viviendas l En particular la calefacción de invernaderos de 0. 54 há podría efectuarse con intercambiadores de placas de entre 36 m 2 y 45 m 2, ocupando un volumen de no más de 1. 4 m 3 l En el caso analizado en la ciudad de Salto se estimó que el factor de capacidad sería del 24% l Resultaría conveniente una utilización comunitaria del recurso geotermal, ya sea en ámbitos residenciales como industriales
