USO DEL MATERIAL DE PROTECCION ELCTRICA l UTILIZAR

USO DEL MATERIAL DE PROTECCION ELÉCTRICA l UTILIZAR EL MATERIAL ADECUADO PARA CADA INTERVENCIÓN q ALTA TENSIÓN, EQUIPAMIENTO COMPLETO DE PROTECCION ELECTRICA Y CASCO. q BAJA TENSIÓN, GUANTES, EXTRACTOR DE FUSIBLES Y CASCO.

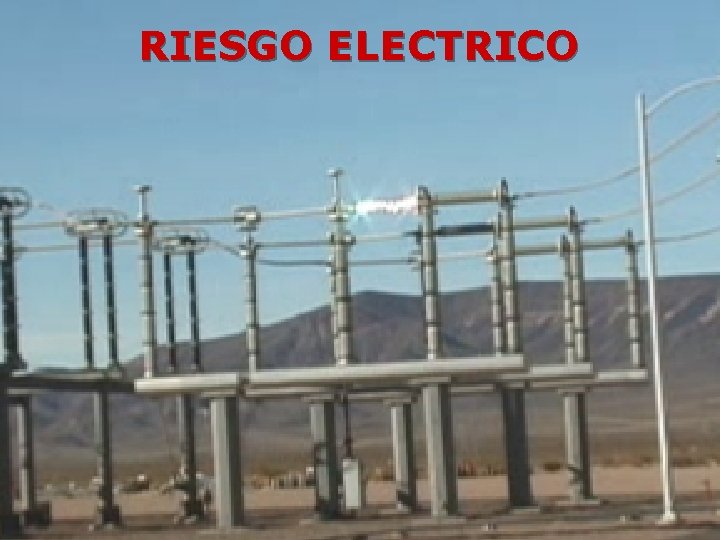

RIESGO ELECTRICO

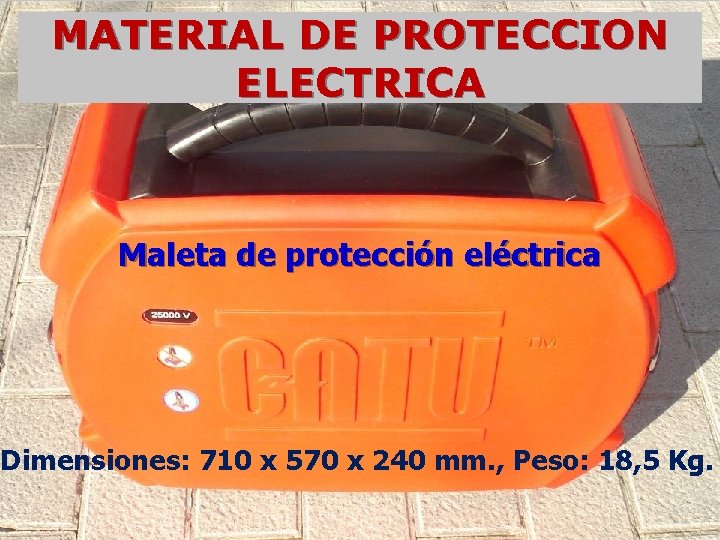

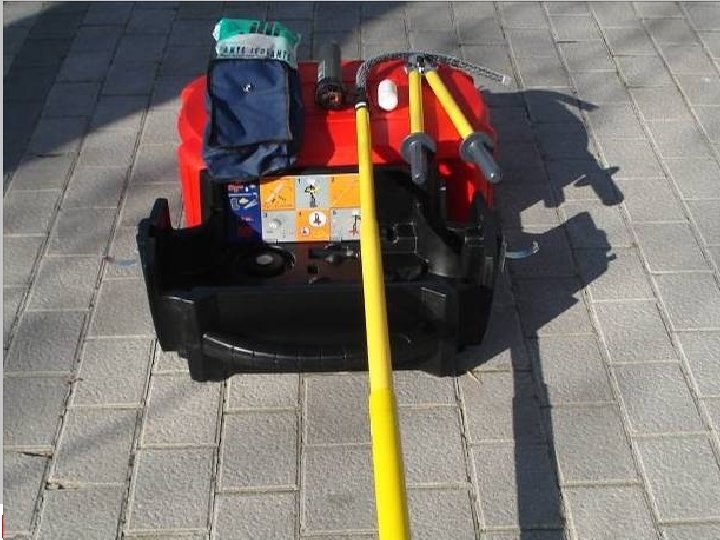

MATERIAL DE PROTECCION ELECTRICA Maleta de protección eléctrica Dimensiones: 710 x 570 x 240 mm. , Peso: 18, 5 Kg.

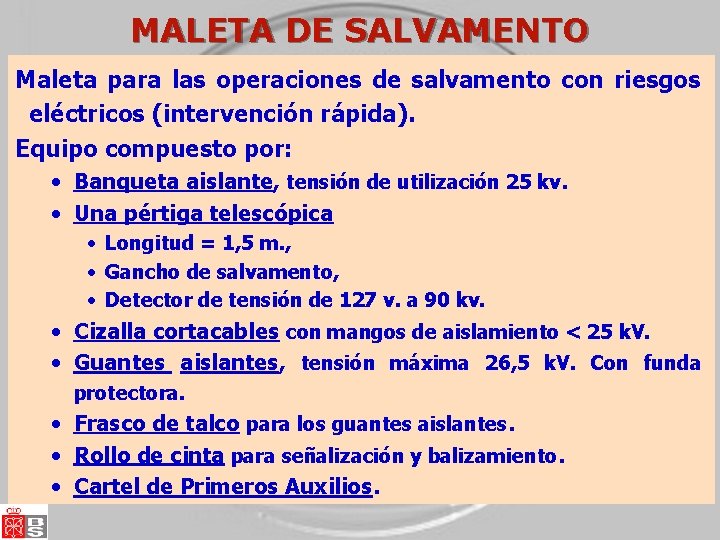

MALETA DE SALVAMENTO Maleta para las operaciones de salvamento con riesgos eléctricos (intervención rápida). Equipo compuesto por: • Banqueta aislante, tensión de utilización 25 kv. • Una pértiga telescópica • Longitud = 1, 5 m. , • Gancho de salvamento, • Detector de tensión de 127 v. a 90 kv. • Cizalla cortacables con mangos de aislamiento < 25 k. V. • Guantes aislantes, tensión máxima 26, 5 k. V. Con funda protectora. • Frasco de talco para los guantes aislantes. • Rollo de cinta para señalización y balizamiento. • Cartel de Primeros Auxilios.

GUANTES DETECTOR DE TENSIÓN BANQUETA TALCO CIZALLA AISLANTE PERTIGA DE SALVAMENTO

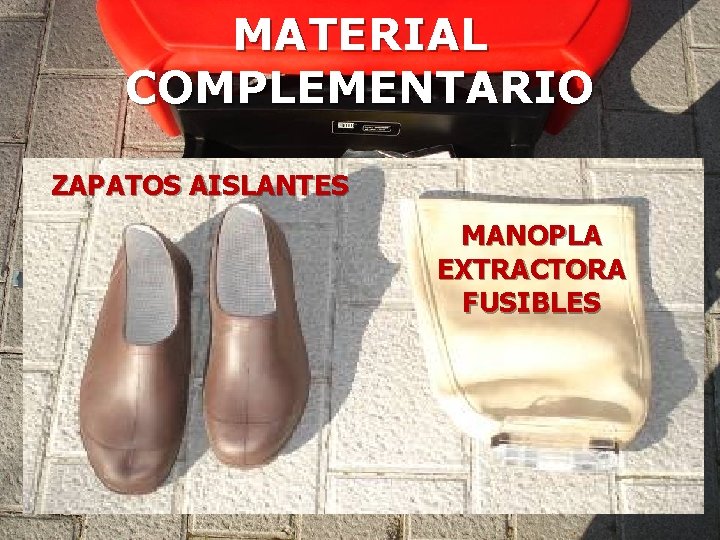

MATERIAL COMPLEMENTARIO ZAPATOS AISLANTES MANOPLA EXTRACTORA FUSIBLES

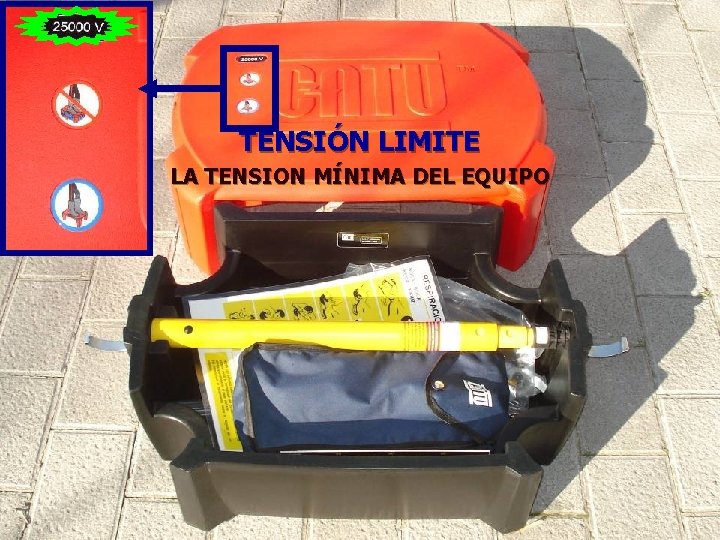

TENSIÓN LIMITE LA TENSION MÍNIMA DEL EQUIPO

BANQUETA AISLANTE

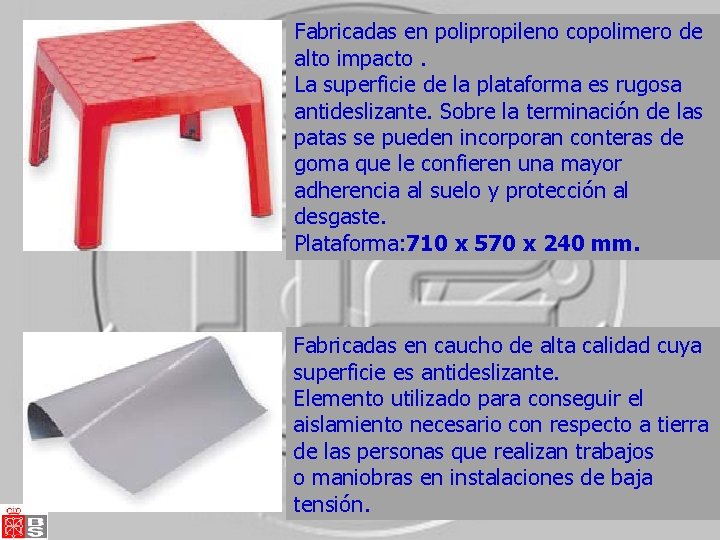

Fabricadas en polipropileno copolimero de alto impacto. La superficie de la plataforma es rugosa antideslizante. Sobre la terminación de las patas se pueden incorporan conteras de goma que le confieren una mayor adherencia al suelo y protección al desgaste. Plataforma: 710 x 570 x 240 mm. Fabricadas en caucho de alta calidad cuya superficie es antideslizante. Elemento utilizado para conseguir el aislamiento necesario con respecto a tierra de las personas que realizan trabajos o maniobras en instalaciones de baja tensión.

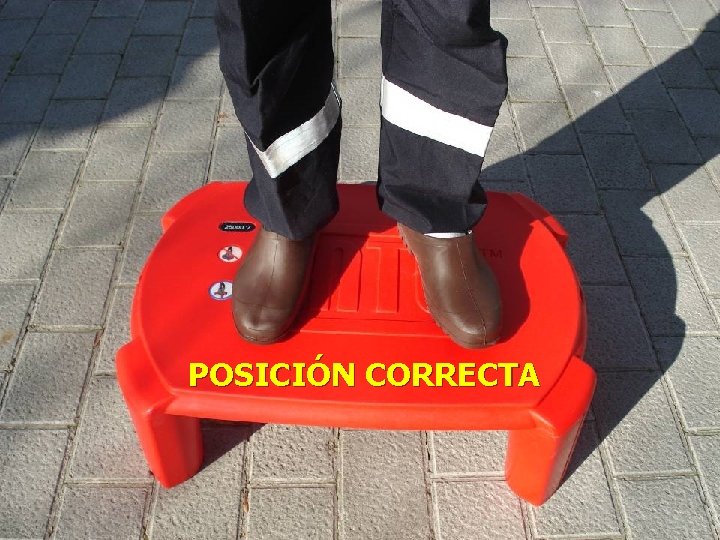

POSICIÓN CORRECTA

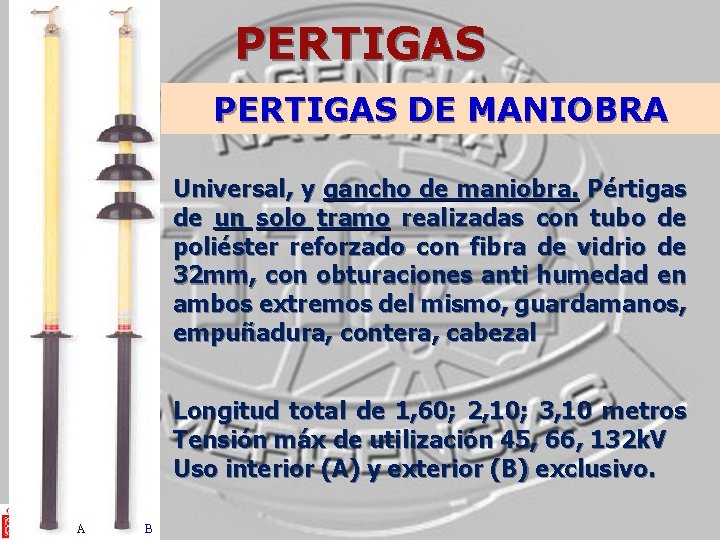

PERTIGAS DE MANIOBRA Universal, y gancho de maniobra. Pértigas de un solo tramo realizadas con tubo de poliéster reforzado con fibra de vidrio de 32 mm, con obturaciones anti humedad en ambos extremos del mismo, guardamanos, empuñadura, contera, cabezal Longitud total de 1, 60; 2, 10; 3, 10 metros Tensión máx de utilización 45, 66, 132 k. V Uso interior (A) y exterior (B) exclusivo. A B

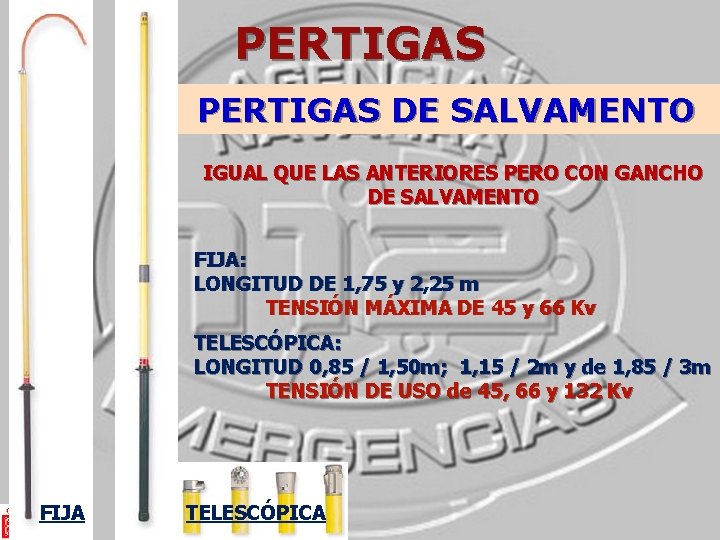

PERTIGAS DE SALVAMENTO IGUAL QUE LAS ANTERIORES PERO CON GANCHO DE SALVAMENTO FIJA: LONGITUD DE 1, 75 y 2, 25 m TENSIÓN MÁXIMA DE 45 y 66 Kv TELESCÓPICA: LONGITUD 0, 85 / 1, 50 m; 1, 15 / 2 m y de 1, 85 / 3 m TENSIÓN DE USO de 45, 66 y 132 Kv FIJA TELESCÓPICA

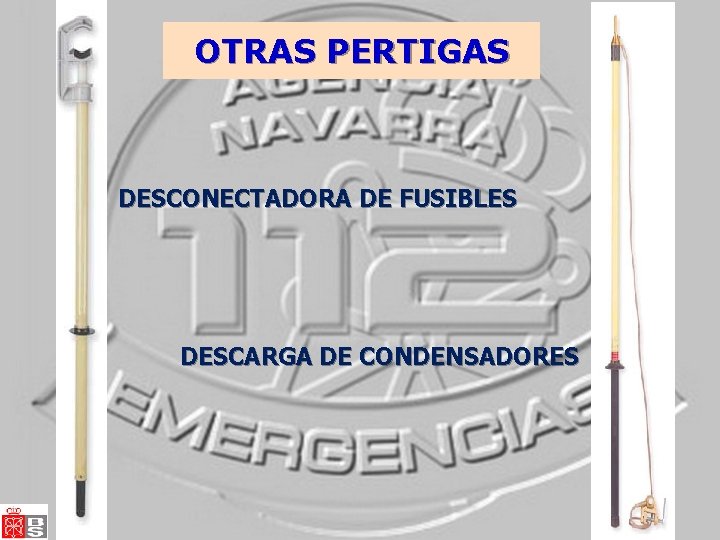

OTRAS PERTIGAS DESCONECTADORA DE FUSIBLES DESCARGA DE CONDENSADORES

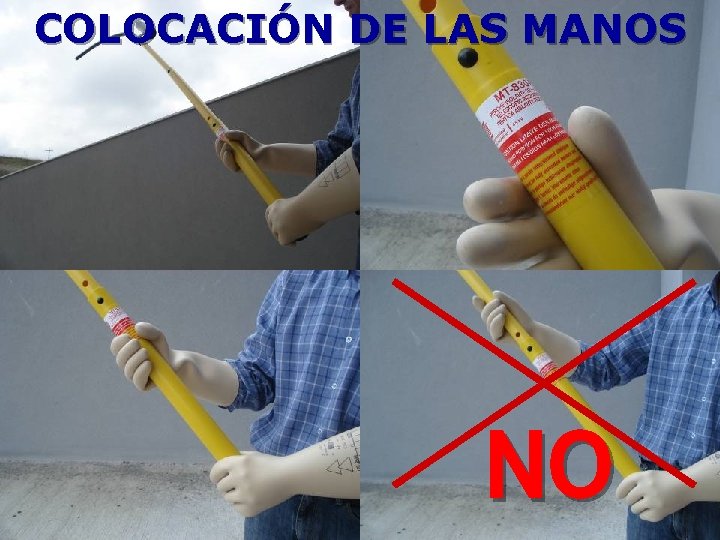

COLOCACIÓN DE LAS MANOS NO

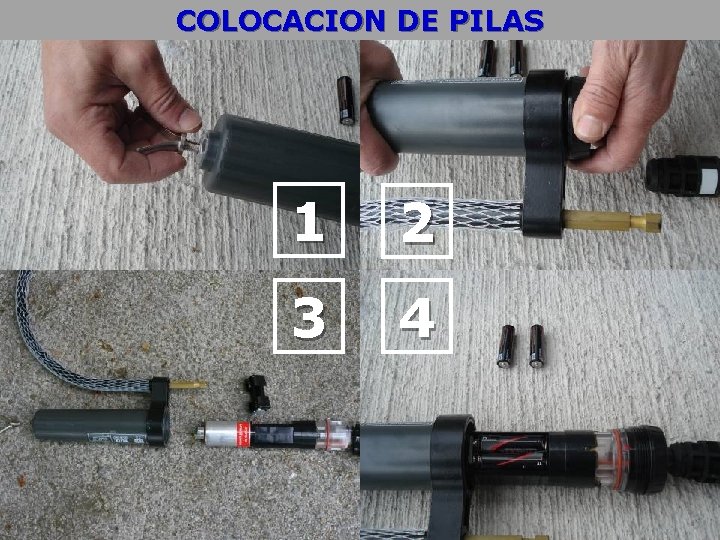

COLOCACION DE PILAS 1 2 3 4

MONTAJE DEL DISPOSITIVO INVERTIR EL PROCESO ANTERIOR

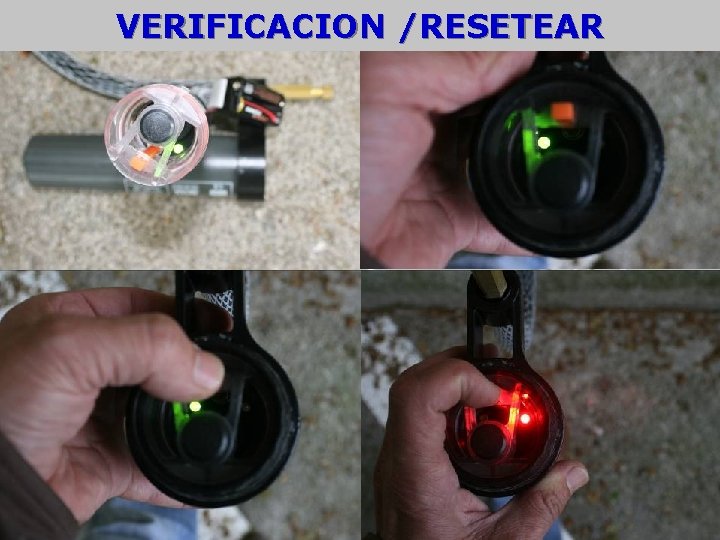

VERIFICACION /RESETEAR

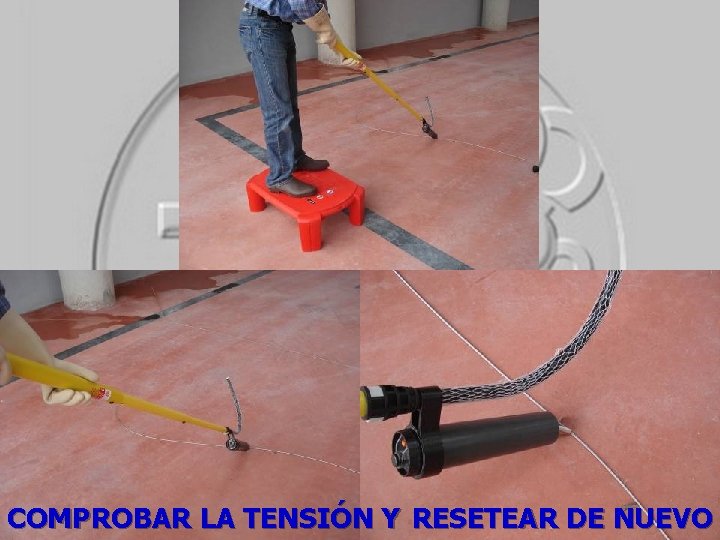

COMPROBAR LA TENSIÓN Y RESETEAR DE NUEVO

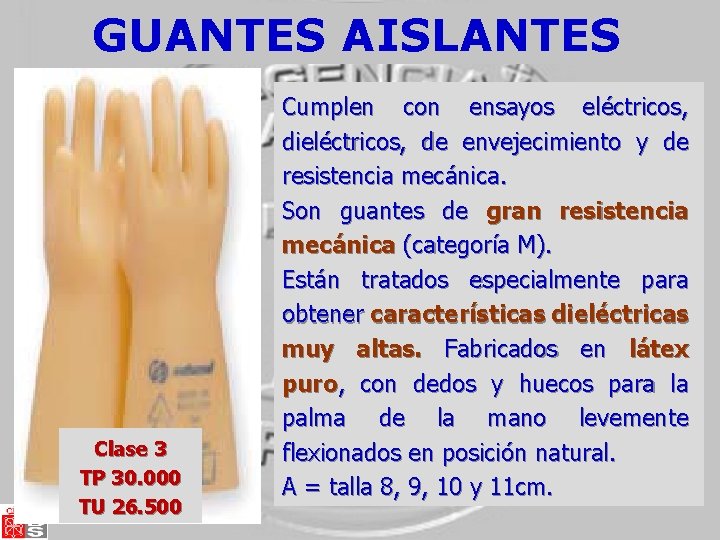

GUANTES AISLANTES Clase 3 TP 30. 000 TU 26. 500 Cumplen con ensayos eléctricos, dieléctricos, de envejecimiento y de resistencia mecánica. Son guantes de gran resistencia mecánica (categoría M). Están tratados especialmente para obtener características dieléctricas muy altas. Fabricados en látex puro, con dedos y huecos para la palma de la mano levemente flexionados en posición natural. A = talla 8, 9, 10 y 11 cm.

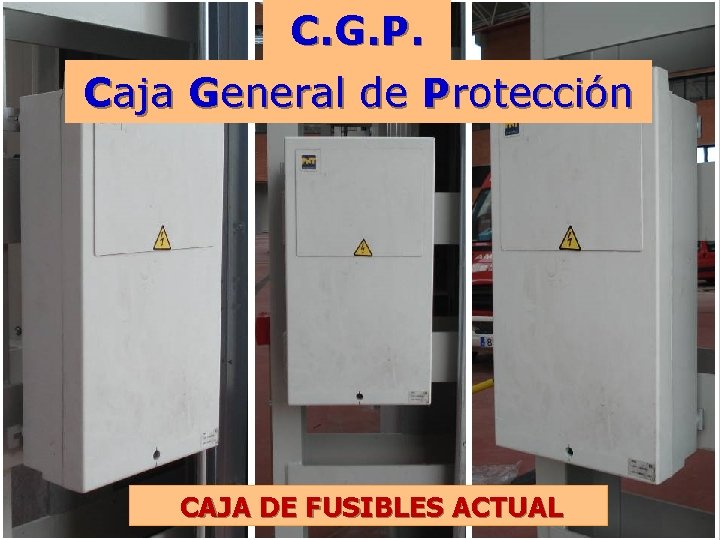

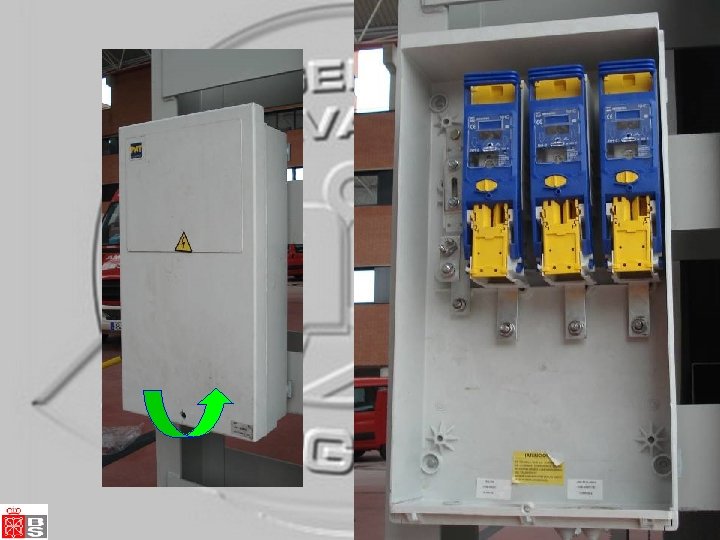

C. G. P. Caja General de Protección CAJA DE FUSIBLES ACTUAL

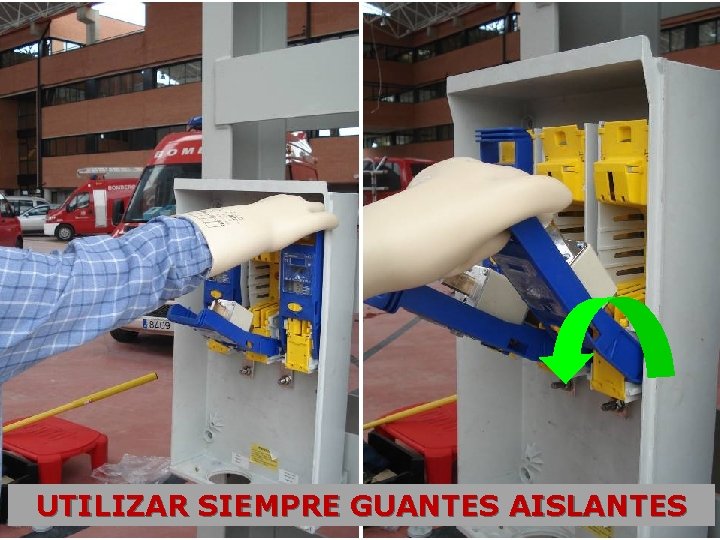

UTILIZAR SIEMPRE GUANTES AISLANTES

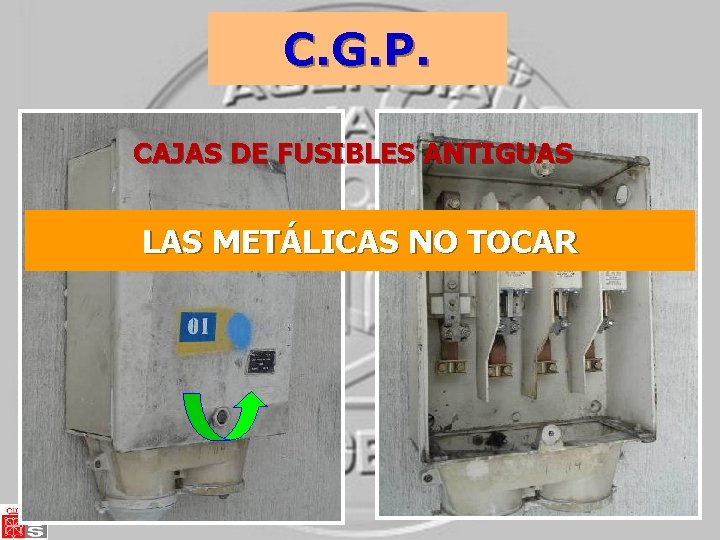

C. G. P. CAJAS DE FUSIBLES ANTIGUAS LAS METÁLICAS NO TOCAR

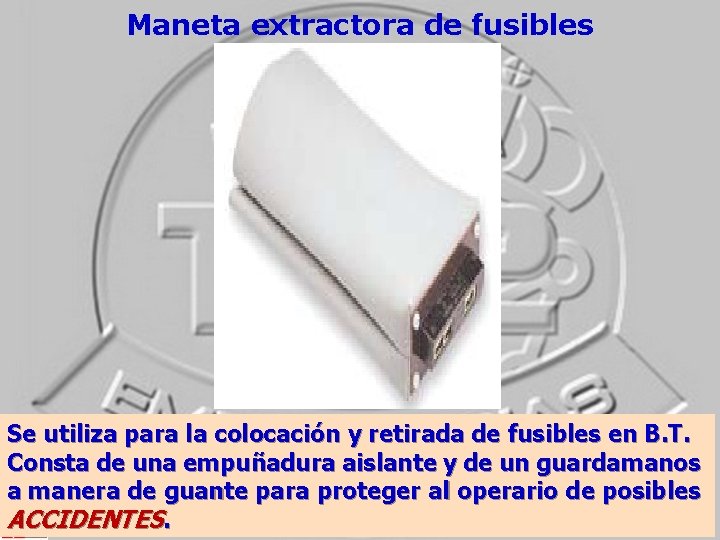

Maneta extractora de fusibles Se utiliza para la colocación y retirada de fusibles en B. T. Consta de una empuñadura aislante y de un guardamanos a manera de guante para proteger al operario de posibles ACCIDENTES.

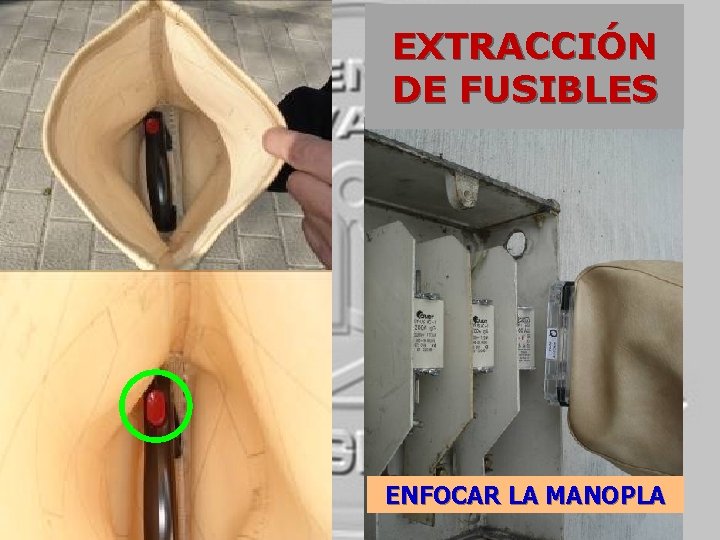

EXTRACCIÓN DE FUSIBLES ENFOCAR LA MANOPLA

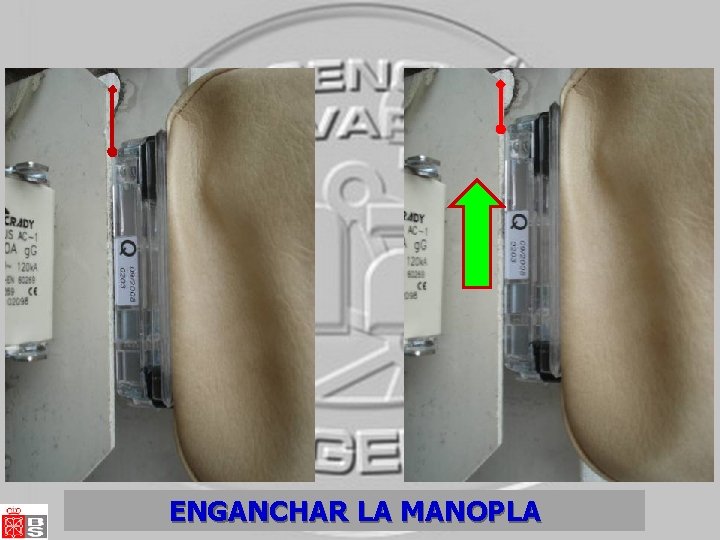

ENGANCHAR LA MANOPLA

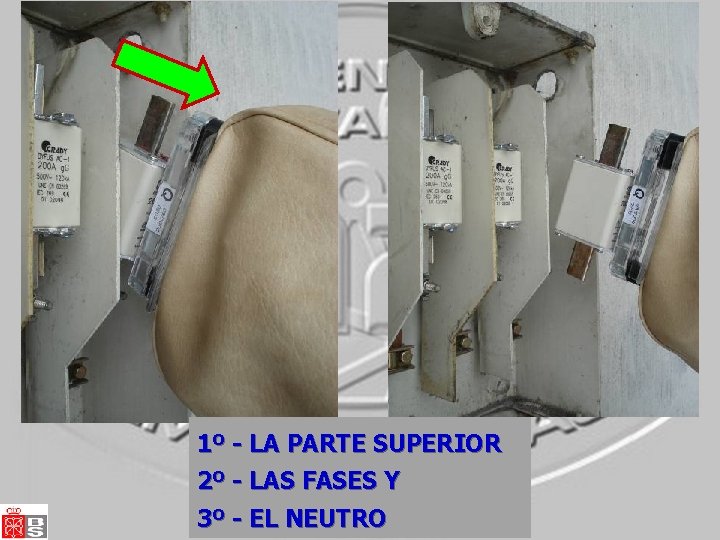

1º - LA PARTE SUPERIOR 2º - LAS FASES Y 3º - EL NEUTRO

SI SE COLOCAN LOS FUSIBLES EL PROCEDIMIENTO SERÁ EL INVERSO: 1. SE COLOCA EL NEUTRO 2. LAS FASES INTRODUCIENDO PRIMERO LA PARTE INFERIOR.

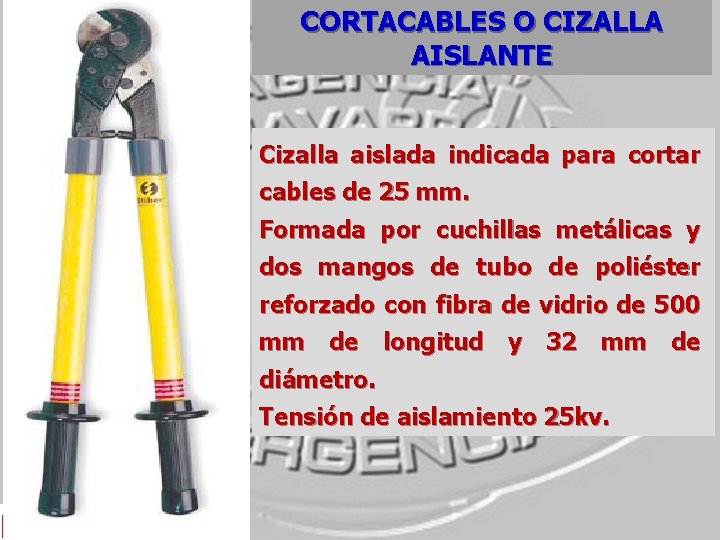

CORTACABLES O CIZALLA AISLANTE Cizalla aislada indicada para cortar cables de 25 mm. Formada por cuchillas metálicas y dos mangos de tubo de poliéster reforzado con fibra de vidrio de 500 mm de longitud y 32 mm de diámetro. Tensión de aislamiento 25 kv.
