USO DE EXTINTORES OBJETIVOS Identificar las teoras del

USO DE EXTINTORES

OBJETIVOS Identificar las teorías del fuego. Enumerar la clasificación de fuegos. Utilizar un extintor portátil.

Fuego: • El fuego es una reacción de combustión que se caracteriza por la emisión de calor acompañada de humo, de llamas o de ambos. 3

COMBUSTIBLES El combustible se define como cualquier sólido, líquido o gas que se pueda quemar. • Sólidos • Líquidos • Gases 4

Combustión: • La combustión es una reacción de oxidación entre un combustible y un comburente (OXIGENO DEL AIRE), iniciada por una cierta energía de activación y con desprendimiento de calor (reacción exotérmica). – Combustiones lentas. – Combustiones rápidas. 5

Calor: • Es la energía que se manifiesta aumentando la temperatura de los cuerpos, dilatándolos y llegando a fundir los sólidos (metales) y evaporar los líquidos. • El calor representa la cantidad de energía que un cuerpo transfiere a otro como consecuencia de una diferencia de temperatura entre ambos. 6

TEORIA DEL FUEGO TRIANGULO DEL FUEGO TETRAEDRO DEL FUEGO 7

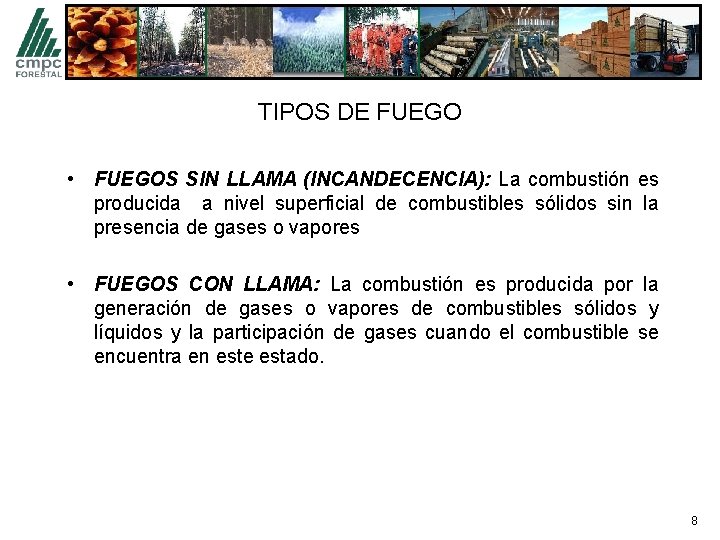

TIPOS DE FUEGO • FUEGOS SIN LLAMA (INCANDECENCIA): La combustión es producida a nivel superficial de combustibles sólidos sin la presencia de gases o vapores • FUEGOS CON LLAMA: La combustión es producida por la generación de gases o vapores de combustibles sólidos y líquidos y la participación de gases cuando el combustible se encuentra en este estado. 8

CLASIFICACION DE LOS FUEGOS NORMA CHILENA N° 934 - 1979. • La cual concuerda totalmente con la norma americana ANSI Z 112 - 1967 (NFPA 10) Portable Fire Extinghishers. • Define los fuegos por su naturaleza y utiliza una simbología que permite identificar la clase de fuego y los agentes extintores que se deben usar. • Esta clasificación separa los fuegos en cuatro grandes grupos según el combustible (lo que se quema). 9

CLASES DE FUEGOS Clase A Son fuegos producidos por materiales sólidos ordinarios, tales como: madera, papel, cartón, telas, cauchos y determinados plásticos. Tienen como característica principal la producción de brasas. A 10

CLASES DE FUEGOS Clase B Son fuegos producidos por líquidos (inflamables y combustibles) y gases. Ejemplos: aceites, grasas, derivados del petróleo, solventes, pinturas, acetileno, etc. B 11

CLASES DE FUEGOS Clase C Son fuegos clase A y B en donde hay presencia de sistemas y/o equipos energizados con corriente eléctrica. C 12

CLASES DE FUEGOS Clase D Son fuegos producidos por la combustión de ciertos metales en calidad de partículas o virutas como: aluminio, titanio, circonio, etc. , y no metales como magnesio, sodio, potasio, azufre, fósforo, etc. D 13

METODOS DE EXTINCION ENFRIAMIENTO SOFOCACION INHIBICION DISPERSION 14

TECNICAS DE EXTINCION DEL FUEGO COMBUSTIBLE OXIGENO REACCION EN CADENA ENFRIAMIENTO: Esta técnica consiste en enfriar los combustibles o las llamas, especialmente cuando se trata de combustibles sólidos, también se pueden enfriar las llamas en combustibles líquidos usando Neblina. 15

TECNICAS DE EXTINCION DEL FUEGO SOFOCACION: Esta técnica consiste en eliminar o aislar el oxígeno presente mediante la aplicación de un gas inerte que lo desplace rebajando el porcentaje de oxígeno del aire a menos del 15 %. COMBUSTIBLE REACCION EN CADENA Otra técnica consiste en tapar el fuego por completo evitando su contacto con el oxígeno del aire. CALOR 16

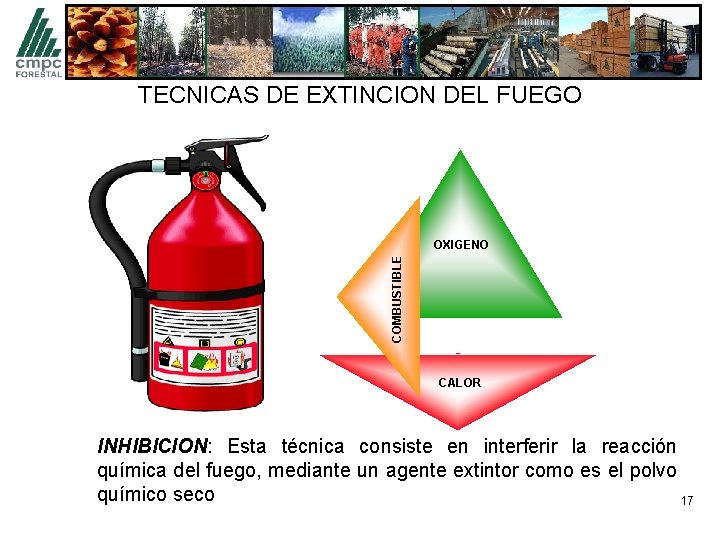

TECNICAS DE EXTINCION DEL FUEGO COMBUSTIBLE OXIGENO CALOR INHIBICION: Esta técnica consiste en interferir la reacción química del fuego, mediante un agente extintor como es el polvo químico seco 17

TECNICAS DE EXTINCION DEL FUEGO OXIGENO REACCION EN CADENA DISPERSIÓN, REMOCIÓN, SEGREGACIÓN: Esta técnica consiste en remover, segregar o aislar el combustible, usando dispositivos de corte de flujo (en combustibles líquidos o gaseosos) o barreras de aislación (en combustibles sólidos). CALOR 18

EXTINTOR DE P. Q. S. ( Presión Almacenada, N 2) ( Ag. Ext. Fosfato Monoamónico + Sulfato de Amonio) B C A 19

EXTINTOR DE DIOXIDO DE CARBONO (Ag. Ext. Y AUTOEXPELENTE) C 20

EXTINTOR PARA FUEGOS CLASE D (Ag. Ext. Na. Cl o Cu sp) D 21

22

PARTES DEL EXTINTOR PQS 1. Cuerpo 2. Manómetro (ausente en CO 2) 3. Manilla para transporte 4. Gatillo 5. Sello 6. Seguro o Pasador 7. Manguera (Corneta en CO 2). 8. Etiquetas

24

25

ETIQUETA DE CONTROL DE MANTENCION Y RECARGA DE EXTINTORES Siempre presente, en cualquier tipo de extintor

27

PROCEDIMIENTO GENERAL AL UTILIZAR UN EXTINTOR 28

DÉ LA ALARMA (PALANCA, ANEXO EMERGENCIAS, CANAL 2) 29

DÉ LA ALARMA 30

31

PQS VIENTO 32

CO 2 33

CUIDADOS DEL EXTINTOR • No alterar color del extintor • Mantener en posición vertical en su dispositivo de sujeción contra la pared. • Considerar su fecha de revisión y conservar sus etiquetas. • Nunca arrojar extintor al fuego. • No golpear, quebrar, modificar ni dañar cuerpo del extintor. • Ante daños o uso del equipo (total o parcial), enviar a servicio técnico autorizado.

VEAMOS VIDEO Y LUEGO LA PRACTICA 35
