User EXEC switch Privileged EXEC switch Global Configuration

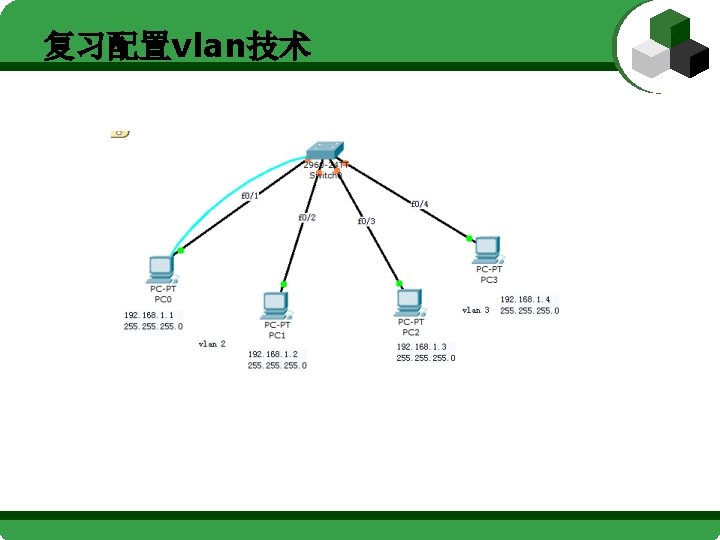

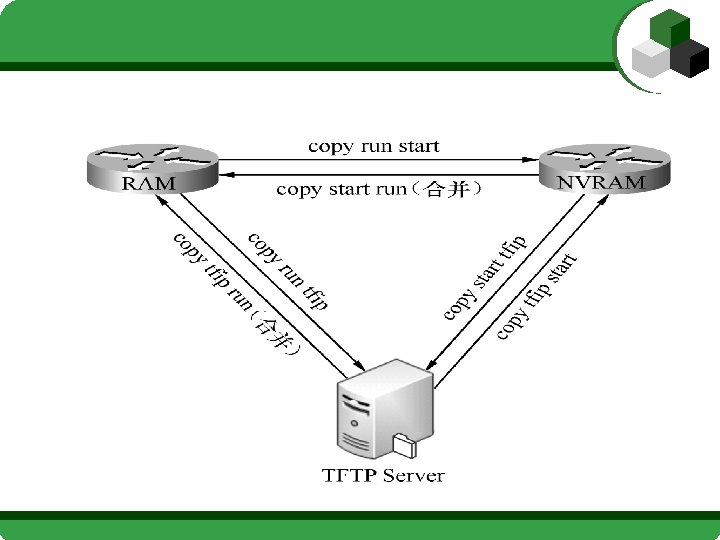

复习交换机配置: 各种模式间的切换: 模式名称 提 示 符 用户模式(User EXEC) switch> 特权模式(Privileged EXEC) switch# 全局配置模式(Global Configuration) switch(config)# 接口配置模式(Interface Configuration) switch(config-if)# 虚拟局域网参数配置模式(VLAN database) switch(vale)# 线路配置模式(Line Configuration) switch(config-line)#

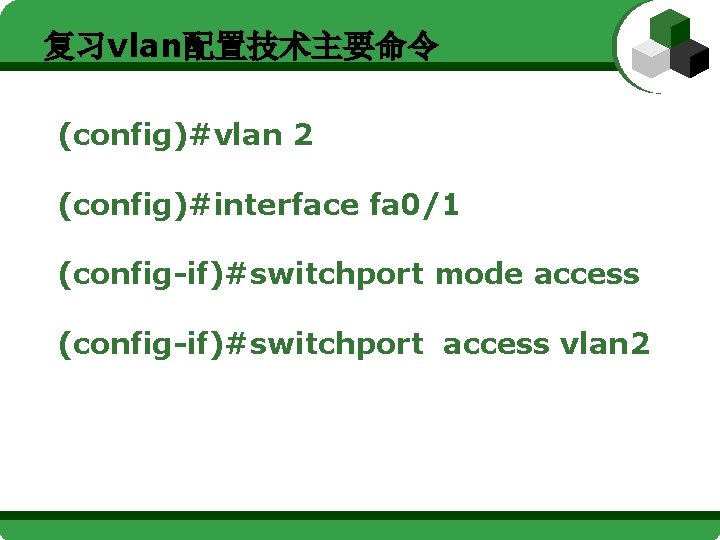

复习vlan配置技术主要命令 (config)#vlan 2 (config)#interface fa 0/1 (config-if)#switchport mode access (config-if)#switchport access vlan 2

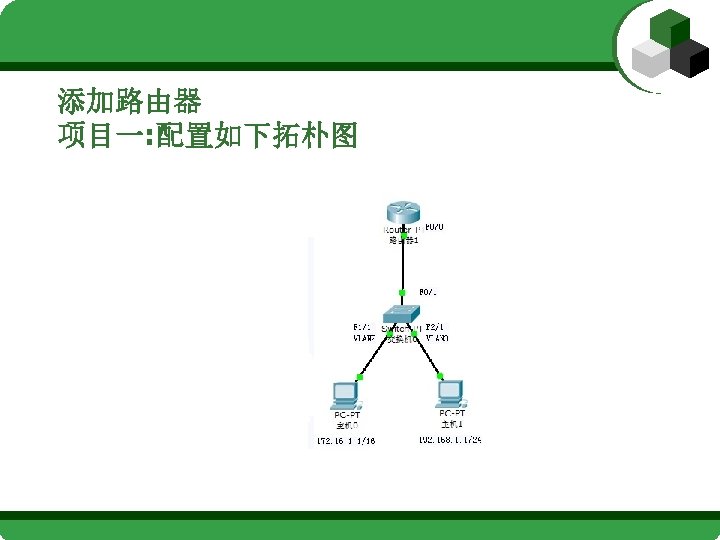

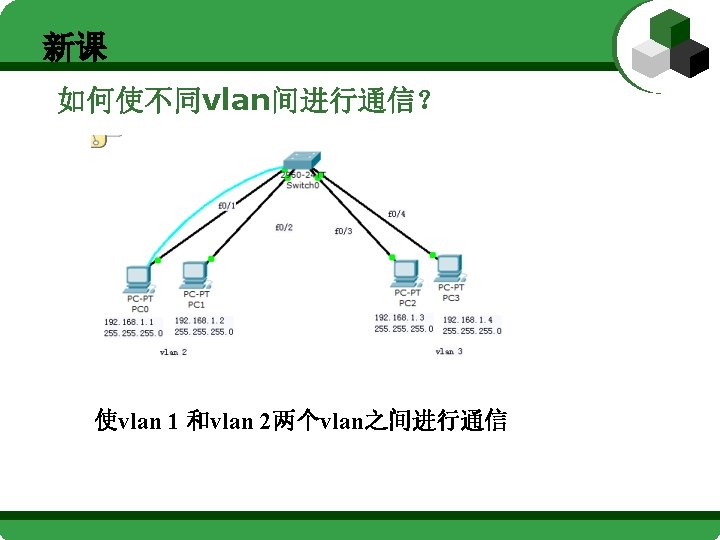

Switch>enable Switch#configure terminal Switch(config)#hostname SW 1(config)#exit SW 1#vlan database SW 1(vlan)#vlan 2 SW 1(vlan)#vlan 3 SW 1(vlan)#exit SW 1#configure terminal SW 1(config)#interface f 1/1

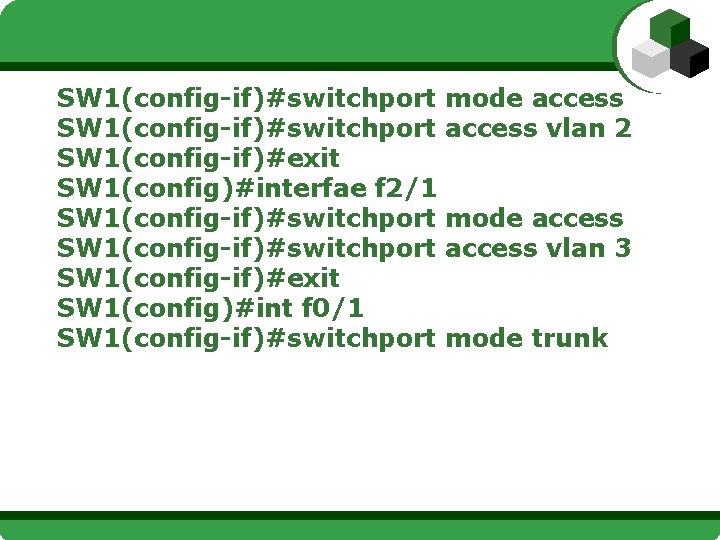

SW 1(config-if)#switchport mode access SW 1(config-if)#switchport access vlan 2 SW 1(config-if)#exit SW 1(config)#interfae f 2/1 SW 1(config-if)#switchport mode access SW 1(config-if)#switchport access vlan 3 SW 1(config-if)#exit SW 1(config)#int f 0/1 SW 1(config-if)#switchport mode trunk
Router>en Router#conf t Router(config)#hostname R 1(config)#int f 0/0 R 1(config-if)#no shutdown R 1(config-if)#exit R 1(config)#int f 0/0. 1 R 1(config-subif)#encapsulation dot 1 Q 2 R 1(config-subif)#ip address 172. 16. 1. 254 255. 0. 0
R 1(config-subif)#exit R 1(config)#int f 0/0. 2 R 1(config-subif)#encapsulation dot 1 Q 3 R 1(config-subif)#ip address 192. 168. 1. 254 255. 0 配置完后设置pc机的IP地址子网掩码网关
Router 2
v SW 1(config)#vlan 2 v SW 1(config-vlan)#vlan 3 v SW 1(config-vlan)#exit v SW 1(config)#int f 0/1 v SW 1(config-if)#switch mode access v SW 1(config-if)#switch access vlan 2

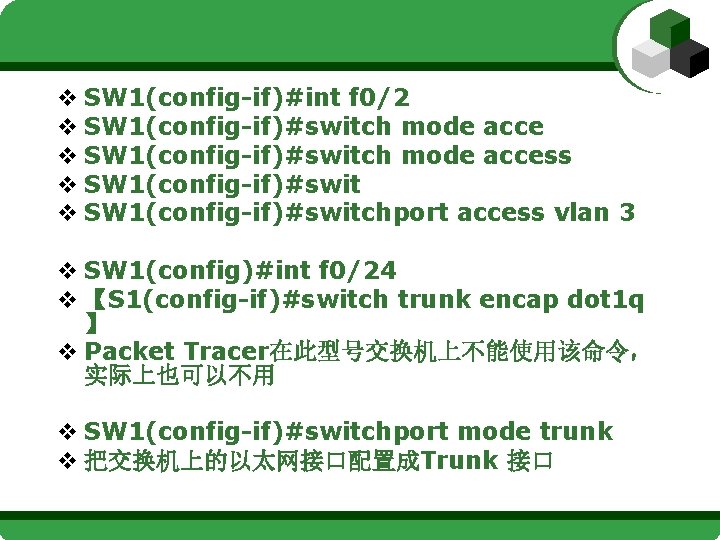

v SW 1(config-if)#int f 0/2 v SW 1(config-if)#switch mode access v SW 1(config-if)#switchport access vlan 3 v SW 1(config)#int f 0/24 v 【S 1(config-if)#switch trunk encap dot 1 q 】 v Packet Tracer在此型号交换机上不能使用该命令, 实际上也可以不用 v SW 1(config-if)#switchport mode trunk v 把交换机上的以太网接口配置成Trunk 接口

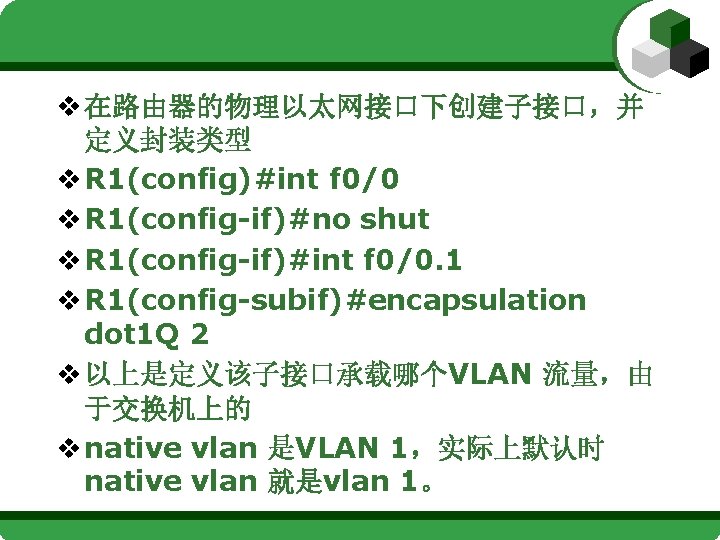

v 在路由器的物理以太网接口下创建子接口,并 定义封装类型 v R 1(config)#int f 0/0 v R 1(config-if)#no shut v R 1(config-if)#int f 0/0. 1 v R 1(config-subif)#encapsulation dot 1 Q 2 v 以上是定义该子接口承载哪个VLAN 流量,由 于交换机上的 v native vlan 是VLAN 1,实际上默认时 native vlan 就是vlan 1。
v R 1(config-subif)#ip add 172. 16. 1. 254 255. 0 v 在子接口上配置IP 地址,这个地址就是 VLAN 1 的网关了 v R 1(config-subif)#exit v R 1(config)#int f 0/0. 2 v R 1(config-subif)#encapsulation dot 1 q 3 v R 1(config-subif)#ip add 172. 16. 2. 254 255. 0
