USB Universal Serial Bus Evrensel Seri veriyolu Tak

USB Universal Serial Bus Evrensel Seri veriyolu

Tak çalıştır aygıtların sistemlerde daha kolay bir şekilde kullanımını sağlamak amacıyla geliştirilmiş bir yapıdır. Harici bağlantılar için standart ve hızlı bir arabirim sunmaktadır. USB sayesinde sisteme bağlanan aygıtlar herhangi bir ayar gerektirmeden çalıştırılabilmektedir. 127 adede kadar birçok farklı aygıtın aynı sistemde kullanımına izin veren bu yapıda bilgisayar parçaları dışındaki ürünlerde desteklenmektedir (Video, müzik, haberleşme ürünleri gibi). USB standart bir yapıdır. Aygıt bağlantılarında 4 pinli, özel plastik kaplamalı, yüksek kalitede kablo kullanılmaktadır. USB yapısını kullanan bütün aygıtlar için bu kablo yapısı standarttır. Bu da USB yapısının en önemli özelliklerinden biri olan uyumluluğu sağlamaktadır. Bu yapıdaki her türlü aygıt USB desteği sunan her sistemde herhangi bir uyumsuzluk sorunu yaşanmadan kolayca kullanılabilir. Anakart üzerindeki chipset tarafından denetlenen USB portundan aktarılan verinin kontrolü ile birimler arasındaki iletişim daha güvenli bir şekilde yapılabilmektedir.

USB (Universal -Bus = Evrensel Seri Veriyolu) 1995’te ortaya çıkmıştır. USB bağlantı standardı sayesinde farklı tipte konnektörlere, DMA kanal değişikliklerine gerek duyulmayacak, IRQ çakışmaları ortaya çıkmayacak, jumperlara gerek olmayacak; bir tek PC’ye 127 adede kadar cihaz bağlanabilmektedir. USB, bilinen birçok PC konnektörünün (Centronics paralel, RS-232 seri, Mini-DIN ve Sub-D (Oyun portları, printer portları, klayve ve mouse konnektörleri, modem ve birçok network adaptörü) vb. ) yerini almıştır. USB veriyolunu kullanan cihazlar direk olarak PC'lere bağlanabilecekleri gibi, USB hubları aracılığı ile de bağlantı kurabilirler. USB, star (yıldız) topolojiyi kullanır. Bu topolojide cihazlar bağlandıkları bilgisayardan veya USB hublarından en fazla 5 m. uzaklıkta olabilir. USB, İki adet veri transfer hızını desteklemektedir: 1, 5 Mbps ve 12 Mbps; bu band genişlikleri PC kamera, monitör, modem, printer, scanner, mouse, joystick, klavye, ses kartları ve ses sistemleri, telefon, network cihazları ve daha birçok cihazın çalışabilmesi için yeterlidir. USB, senkron (eş zamanlı) ve asenkron veri transferini desteklemektedir. Bütün USB cihazlar tek tip konnektör kullanmaktadır.

Günümüzde USB kullanımı son derece yaygınlaşmış ve pek çok ürün dalında yüzlerce şirket USB bilgisayar ürünleri üretmektedir. Bu ürünler arasında depolama aygıtları, fare, tuş takımı, Joystick, telefon, kamera, modem, CD-ROM sürücü, teyp ve floppy sürücüleri radyolar, ses kartları ve ses yongalı hoparlörler, ISDN modemler ve ağ ürünleri sayılabilir. USB, bütün verinin bir çift kablo üzerinde dengeli bir şekilde iletildiği, gerektiğinde başka bir çift kablo ile güç aktarımının yapılabildiği seri iletişim protokolü ve fiziksel bağlantıya verilen addır.

Standart bir USB 2. 0 veriyolu 5. 00 volt, 500 m. A çıkış verirken USB 3. 0 veriyolu 900 m. A çıkış değerine sahiptir. USB 3. 1 ise 9. 00 volt çıkış verebilmektedir. USB hızları USB 1. 0 ve 1. 1: Hız 12 Mbit/sn (1. 5 MByte/sn) (fullspeed) USB 2. 0: Hız 480 Mbit/sn (60 MByte/sn) (highspeed) USB 3. 0: Hız 4, 80 Gbit/sn (600 MByte/sn) (superspeed) USB 3. 1: Hız 10 Gbit/sn (1, 22 GByte/sn) (superspeed 10 Gbps)

Soldan-sağa: Erkek Mini USB (8 -pin) (B), Erkek Mini USB (5 -pin) (B), Erkek (B), Dişi (A), Erkek (A)

Günümüzdeki en son teknoloji USB 3. 0'dır. Günümüzde yeni üretilen anakartların neredeyse hepsinde USB 3. 0 desteği vardır. Intel ve AMD'nin yeni yonga setlerinin yaygınlaşmasıyla USB 3. 0 gittikçe yüksek hız gerektiren harici sabit diskler ve flash belleklerde kullanılmaya başlanmıştır. Harici sabit disklerin çoğunluğu USB 3. 0 desteğine sahip olmasına rağmen flash belleklerde henüz USB 3. 0 desteği yaygın değildir ve pahalıdır. USB 3. 1 31 Temmuz 2013' de duyruldu.

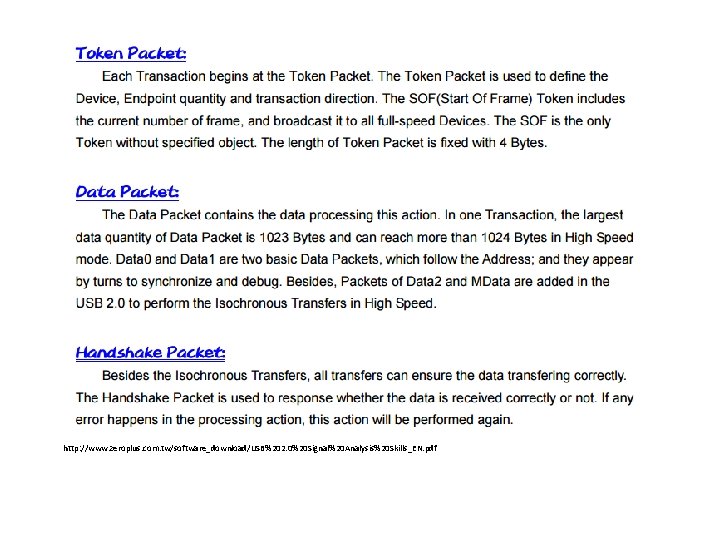

http: //www. zeroplus. com. tw/software_download/USB%202. 0%20 Signal%20 Analysis%20 Skills_EN. pdf
