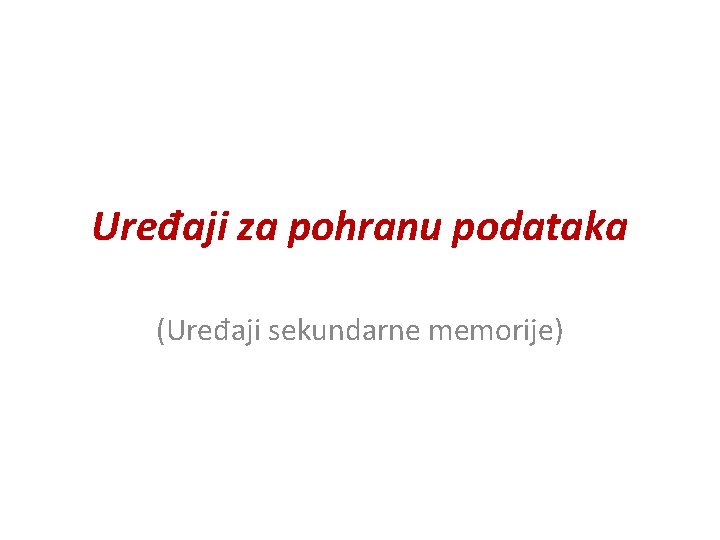

Uređaji za pohranu podataka (Uređaji sekundarne memorije)

Ponovimo: • • RAM (Random Access Memory ) ROM (Read Only Memory ) Poluvodičke memorije

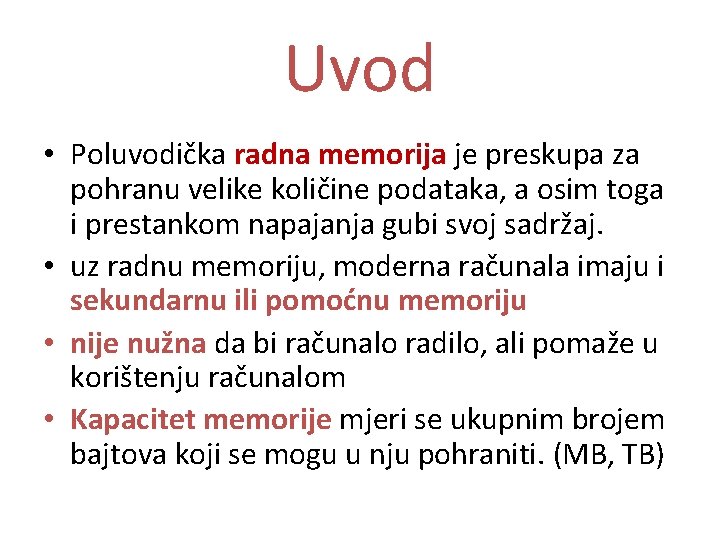

Uvod • Poluvodička radna memorija je preskupa za pohranu velike količine podataka, a osim toga i prestankom napajanja gubi svoj sadržaj. • uz radnu memoriju, moderna računala imaju i sekundarnu ili pomoćnu memoriju • nije nužna da bi računalo radilo, ali pomaže u korištenju računalom • Kapacitet memorije mjeri se ukupnim brojem bajtova koji se mogu u nju pohraniti. (MB, TB)

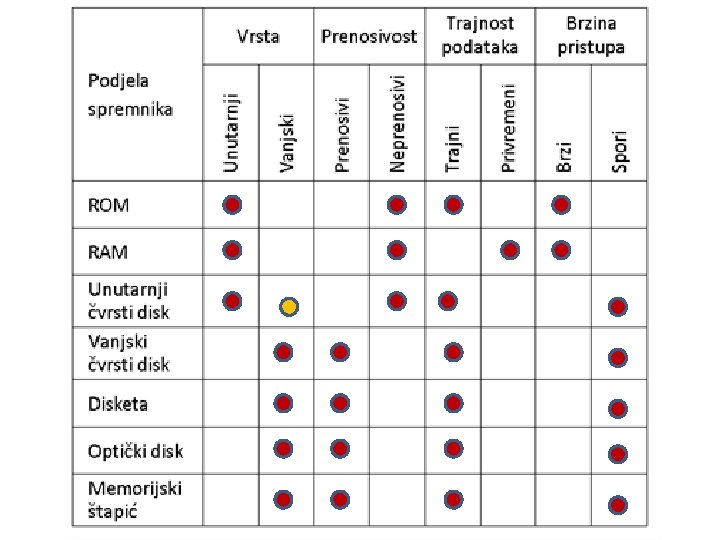

Podjela memorijskih spremnika prema: • trajnosti zapisa podataka – privremeni – RAM memorija – trajni – ROM, tvrdi disk, CD, DVD, BD, USB flash disk, SSD, memorijska kartica) • tehnologiji zapisa podataka – magnetski (HDD, disketa, mag. vrpca, mag. kartica) – optički (CD, DVD, BD ) – poluvodički (USB, SSD, Memorijska kartica) • mjestu i funkciji – unutarnji i vanjski • Prenosivosti – prenosivi – neprenosivi • Brzini pristupa – spori – brzi 4

Uređaji za pohranu podataka • Ovisno o odabranom mediju, najčešće je potreban i pripadajući pogonski mehanizam koji omogućava pokretanje, čitanje, zapis i brisanje sadržaja s medija. 5

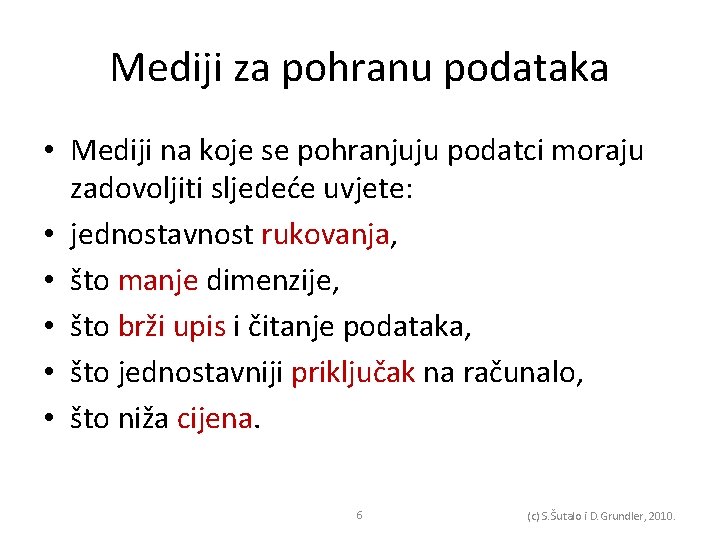

Mediji za pohranu podataka • Mediji na koje se pohranjuju podatci moraju zadovoljiti sljedeće uvjete: • jednostavnost rukovanja, • što manje dimenzije, • što brži upis i čitanje podataka, • što jednostavniji priključak na računalo, • što niža cijena. 6 (c) S. Šutalo i D. Grundler, 2010.

Vrste medija • Danas se uglavnom rabe tri vrste medija za pohranu velikih količina podataka: – magnetski, – optički, – poluvodički (engl. flash) mediji. • Svaki od navedenih vrsta medija ima svoje prednosti, nedostatke i područje primjene. 7

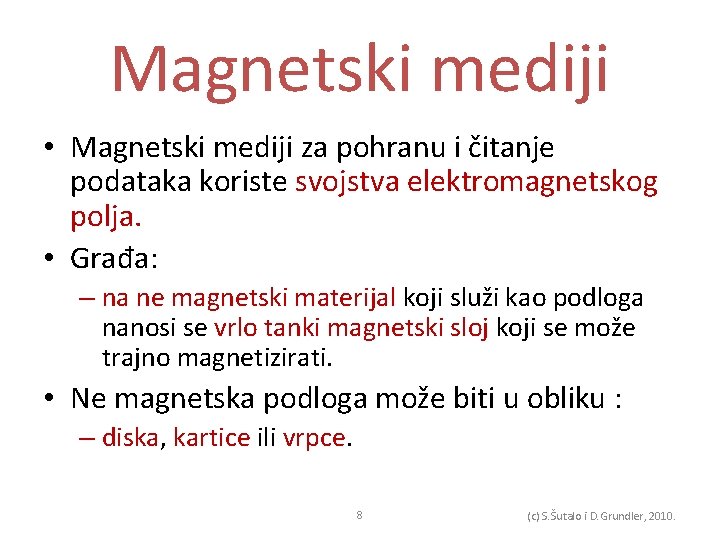

Magnetski mediji • Magnetski mediji za pohranu i čitanje podataka koriste svojstva elektromagnetskog polja. • Građa: – na ne magnetski materijal koji služi kao podloga nanosi se vrlo tanki magnetski sloj koji se može trajno magnetizirati. • Ne magnetska podloga može biti u obliku : – diska, kartice ili vrpce. 8 (c) S. Šutalo i D. Grundler, 2010.

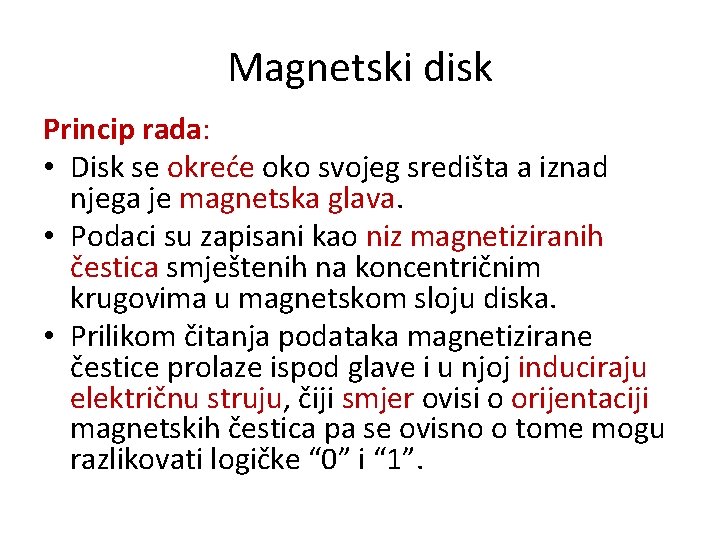

Magnetski disk Princip rada: • Disk se okreće oko svojeg središta a iznad njega je magnetska glava. • Podaci su zapisani kao niz magnetiziranih čestica smještenih na koncentričnim krugovima u magnetskom sloju diska. • Prilikom čitanja podataka magnetizirane čestice prolaze ispod glave i u njoj induciraju električnu struju, čiji smjer ovisi o orijentaciji magnetskih čestica pa se ovisno o tome mogu razlikovati logičke “ 0” i “ 1”.

Magnetski disk Magnetska glava

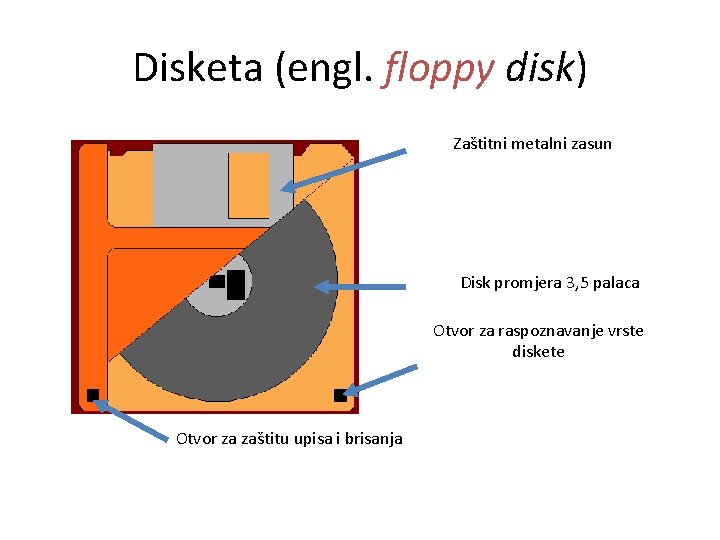

Disketa (engl. floppy disk) Zaštitni metalni zasun Disk promjera 3, 5 palaca Otvor za raspoznavanje vrste diskete Otvor za zaštitu upisa i brisanja

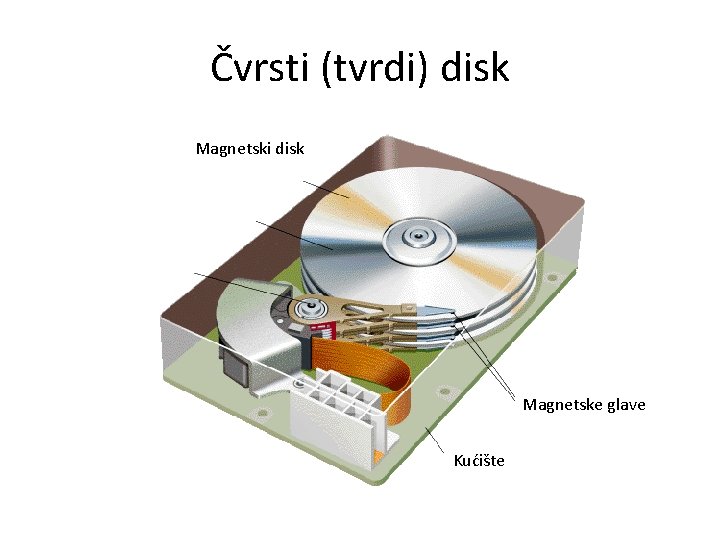

Čvrsti (tvrdi) disk Magnetski disk Magnetske glave Kućište

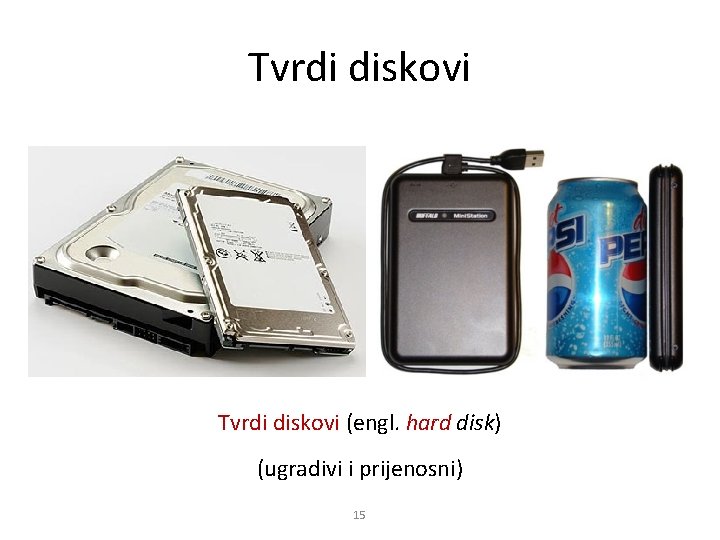

Tvrdi diskovi (engl. hard disk) (ugradivi i prijenosni) 15

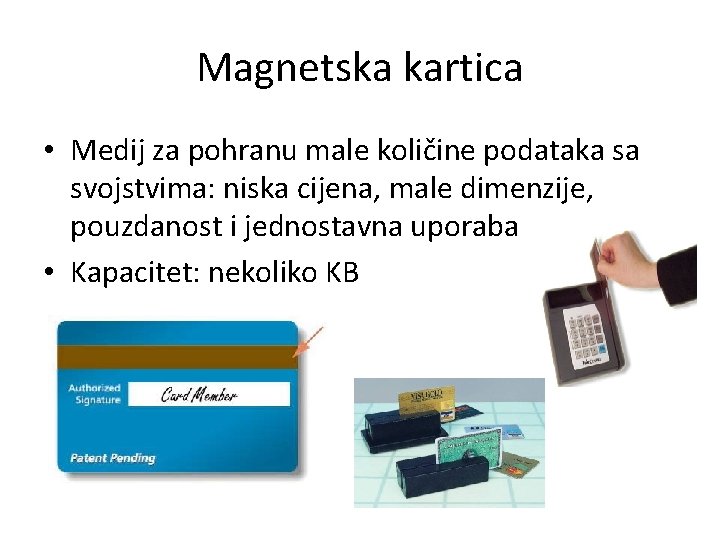

Magnetska kartica • Medij za pohranu male količine podataka sa svojstvima: niska cijena, male dimenzije, pouzdanost i jednostavna uporaba • Kapacitet: nekoliko KB

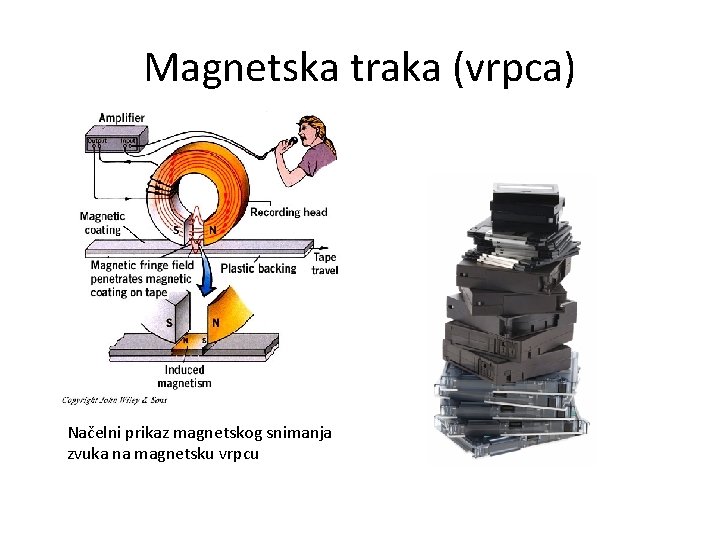

Magnetska traka (vrpca) Načelni prikaz magnetskog snimanja zvuka na magnetsku vrpcu

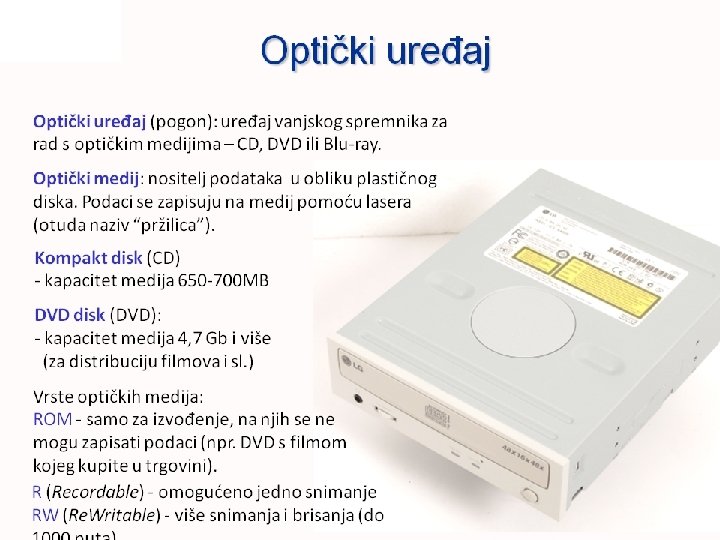

Optički mediji • Djelovanje se temelji na fizikalnim svojstvima svijetlosti • Optički su mediji plastični diskovi presvučeni slojem reflektirajućeg aluminija. • Sadrže spiralu (CD - od 630 staza ukupne dužine 4. 5 km) s minijaturnim udubljenima koja se interpretiraju kao podatkovni zapis.

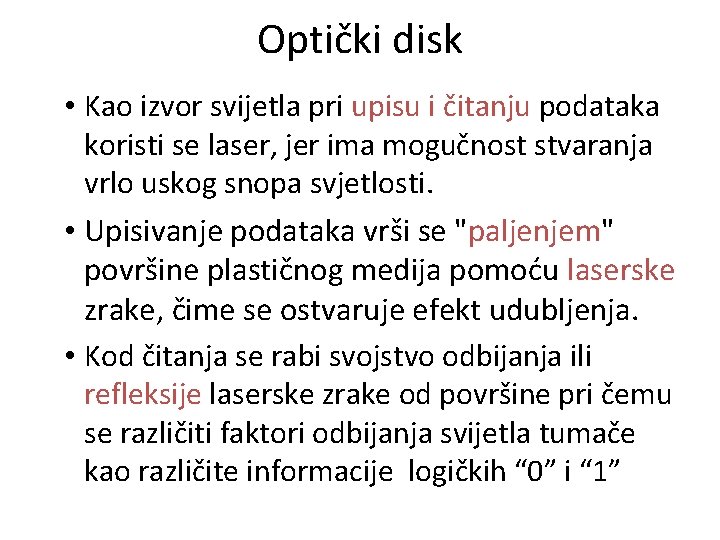

Optički disk • Kao izvor svijetla pri upisu i čitanju podataka koristi se laser, jer ima mogučnost stvaranja vrlo uskog snopa svjetlosti. • Upisivanje podataka vrši se "paljenjem" površine plastičnog medija pomoću laserske zrake, čime se ostvaruje efekt udubljenja. • Kod čitanja se rabi svojstvo odbijanja ili refleksije laserske zrake od površine pri čemu se različiti faktori odbijanja svijetla tumače kao različite informacije logičkih “ 0” i “ 1”

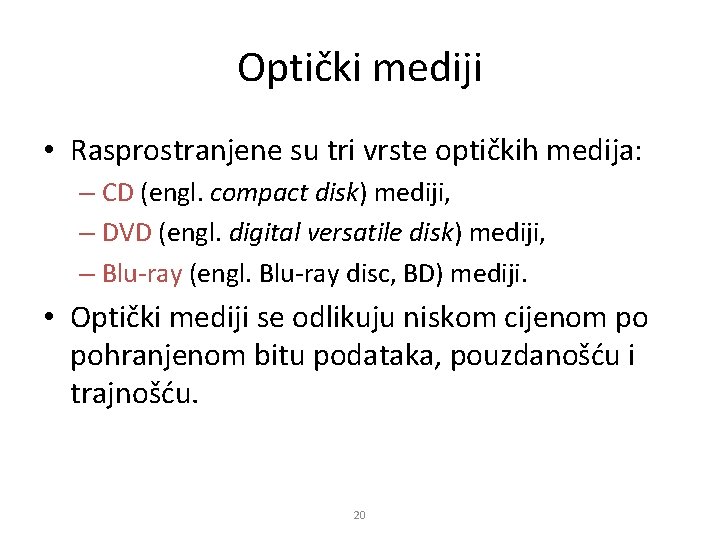

Optički mediji • Rasprostranjene su tri vrste optičkih medija: – CD (engl. compact disk) mediji, – DVD (engl. digital versatile disk) mediji, – Blu-ray (engl. Blu-ray disc, BD) mediji. • Optički mediji se odlikuju niskom cijenom po pohranjenom bitu podataka, pouzdanošću i trajnošću. 20

Optički mediji Smanjenje dimenzije površina za zapis logičkih “ 0” i “ 1” povezanih uz tehnološki napredak

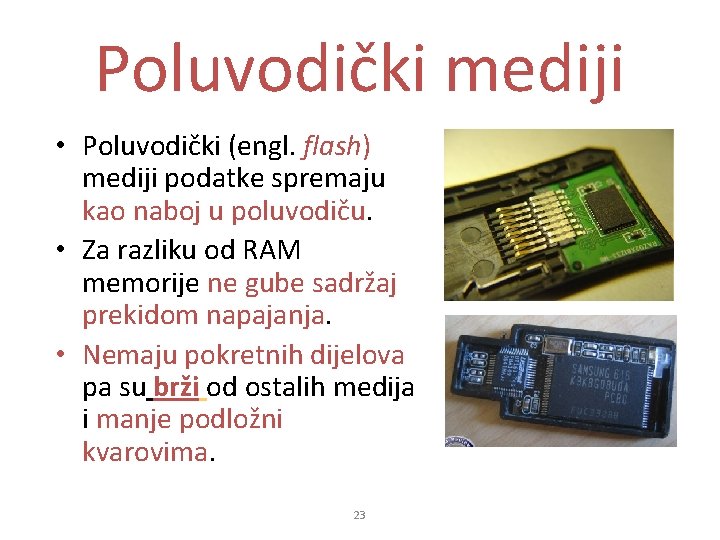

Poluvodički mediji • Poluvodički (engl. flash) mediji podatke spremaju kao naboj u poluvodiču. • Za razliku od RAM memorije ne gube sadržaj prekidom napajanja. • Nemaju pokretnih dijelova pa su brži od ostalih medija i manje podložni kvarovima. 23

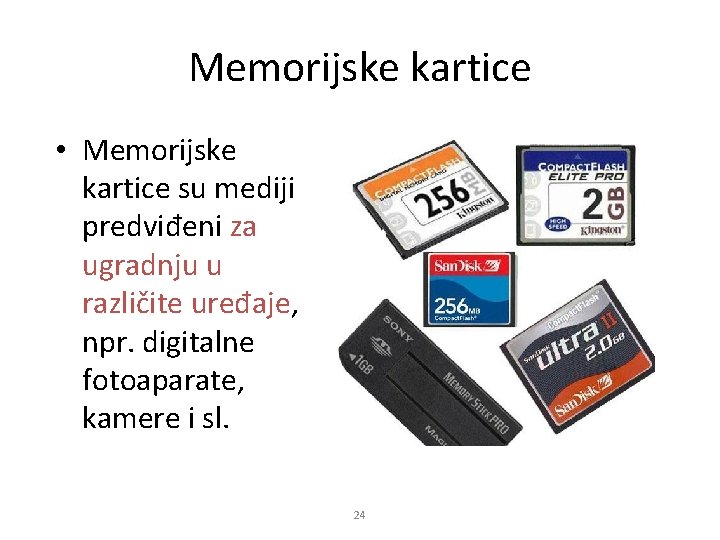

Memorijske kartice • Memorijske kartice su mediji predviđeni za ugradnju u različite uređaje, npr. digitalne fotoaparate, kamere i sl. 24

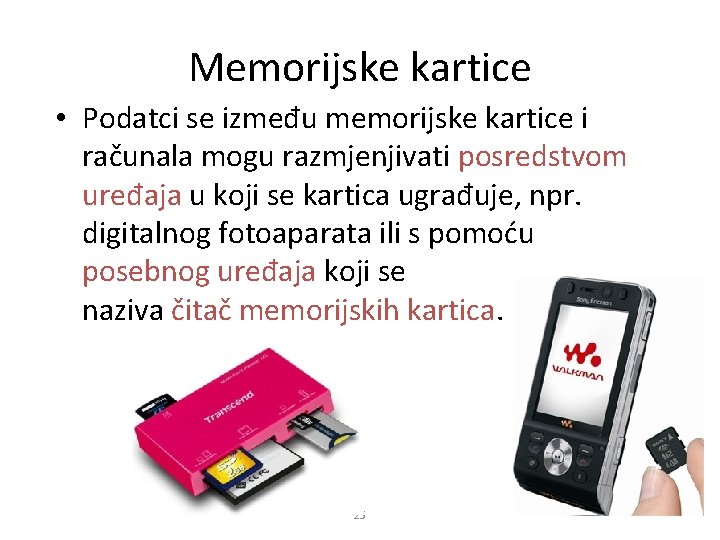

Memorijske kartice • Podatci se između memorijske kartice i računala mogu razmjenjivati posredstvom uređaja u koji se kartica ugrađuje, npr. digitalnog fotoaparata ili s pomoću posebnog uređaja koji se naziva čitač memorijskih kartica. 25

Memorijski ključići (štapići) • Memorijski ključić (engl. USB key, USB stick) je namijenjen prijenosu podataka između računala i pričuvnoj pohrani podataka. 26

Memorijski ključići • Spaja se izravno na USB sučelje, bez dodatnog pogonskog uređaja. Operacijski sustav ga prepoznaje kao prijenosni tvrdi disk. 27

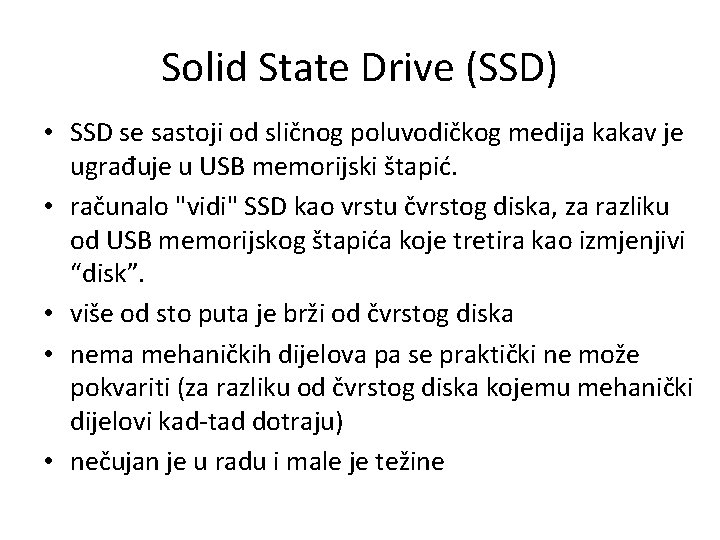

Solid State Drive (SSD) • SSD se sastoji od sličnog poluvodičkog medija kakav je ugrađuje u USB memorijski štapić. • računalo "vidi" SSD kao vrstu čvrstog diska, za razliku od USB memorijskog štapića koje tretira kao izmjenjivi “disk”. • više od sto puta je brži od čvrstog diska • nema mehaničkih dijelova pa se praktički ne može pokvariti (za razliku od čvrstog diska kojemu mehanički dijelovi kad-tad dotraju) • nečujan je u radu i male je težine

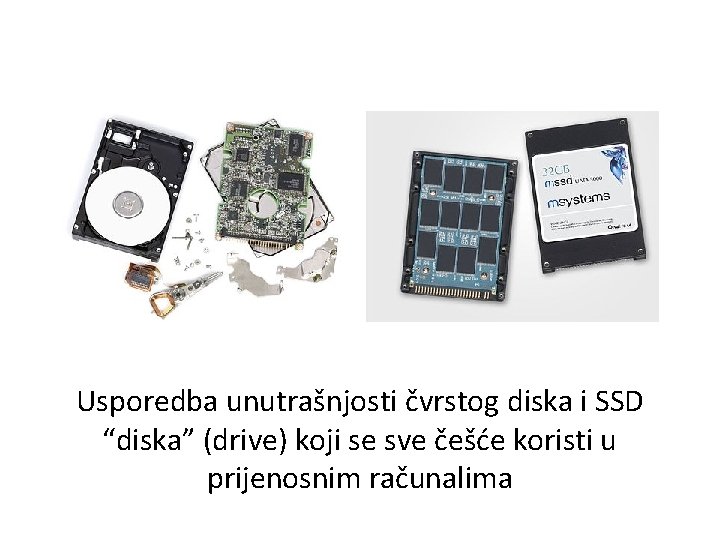

Usporedba unutrašnjosti čvrstog diska i SSD “diska” (drive) koji se sve češće koristi u prijenosnim računalima

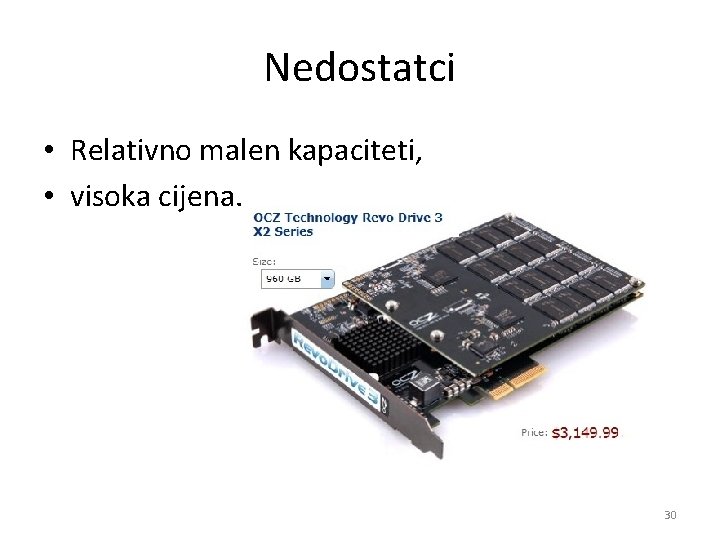

Nedostatci • Relativno malen kapaciteti, • visoka cijena. 30
